SUN GEAR AND NO. 1 ONE–WAY CLUTCH

DISASSEMBLY

(1) Hold sun gear and turn second brake hub

clockwise

and

counterclockwise

(Fig.

272).

Hub

should rotate freely clockwise but lock when turned

counterclockwise. Replace one–way clutch and hub if
they do not operate properly.

(2) Remove

one–way

clutch/second

brake

hub

assembly from drum (Fig. 273).

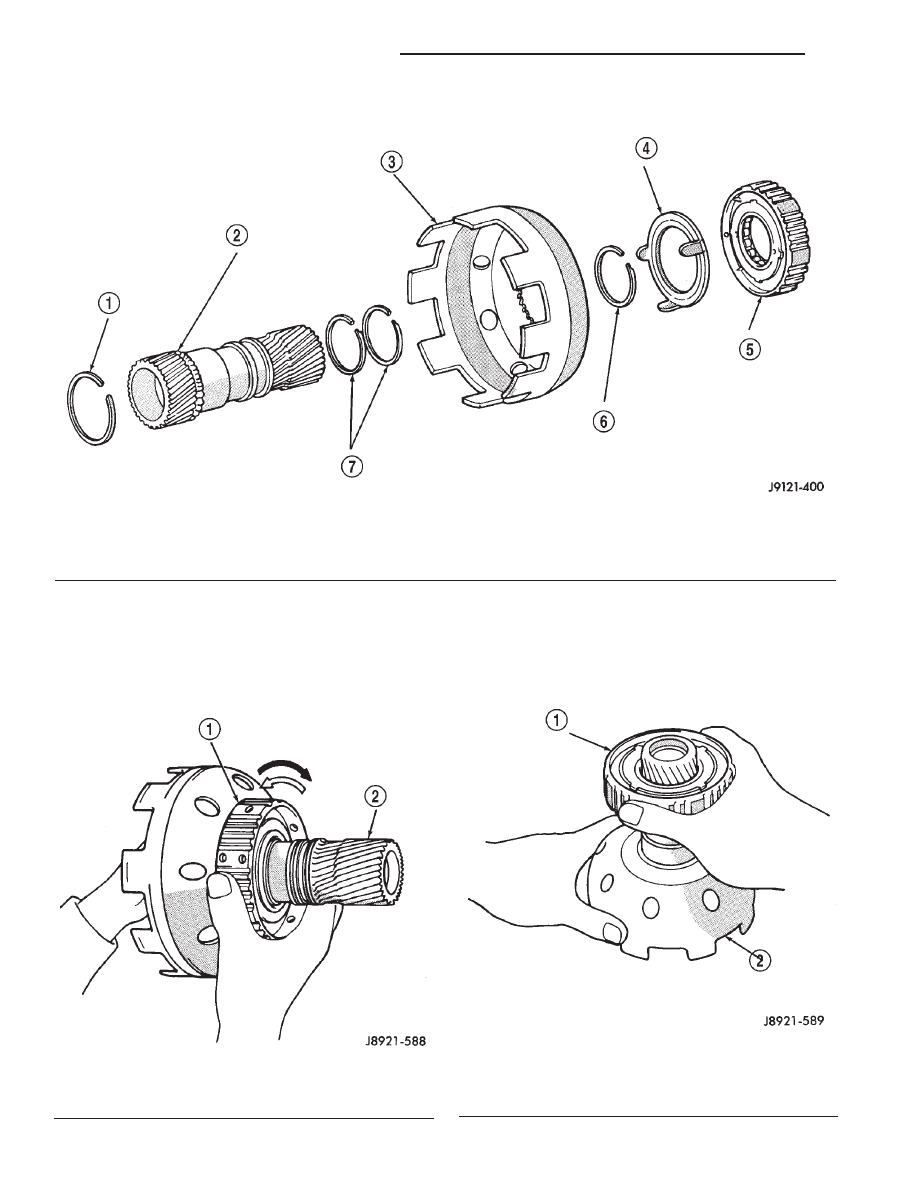

Fig. 272 Checking One–Way Clutch Operation

1 – SECOND BRAKE HUB
2 – SUN GEAR

Sun Gear And One–Way Clutch Components

1 – SNAP RING
2 – SUN GEAR
3 – SUN GEAR INPUT DRUM
4 – THRUST WASHER

5 – ONE-WAY CLUTCH AND SECOND BRAKE HUB ASSEMBLY
6 – SNAP RING
7 – SEAL RINGS

Fig. 273 Removing/Installing Brake Hub And Clutch

Assembly

1 – HUB AND CLUTCH ASSEMBLY
2 – DRUM

21 - 324

AW–4 AUTOMATIC TRANSMISSION

XJ

DISASSEMBLY AND ASSEMBLY (Continued)

(3) Remove thrust washer from drum (Fig. 274).

(4) Remove two seal rings from sun gear (Fig.

275).

(5) Support sun gear on wood block (Fig. 276).

Then remove first sun gear snap ring and separate
drum from gear.

(6) Remove remaining snap ring from sun gear

(Fig. 277).

(7) Measure inside diameter of sun gear bushings

with bore gauge or inside micrometer (Fig. 278).
Maximum allowable diameter is 27.08 mm (1.0661
in.). Replace sun gear if bushing inside diameter is
greater than specified.

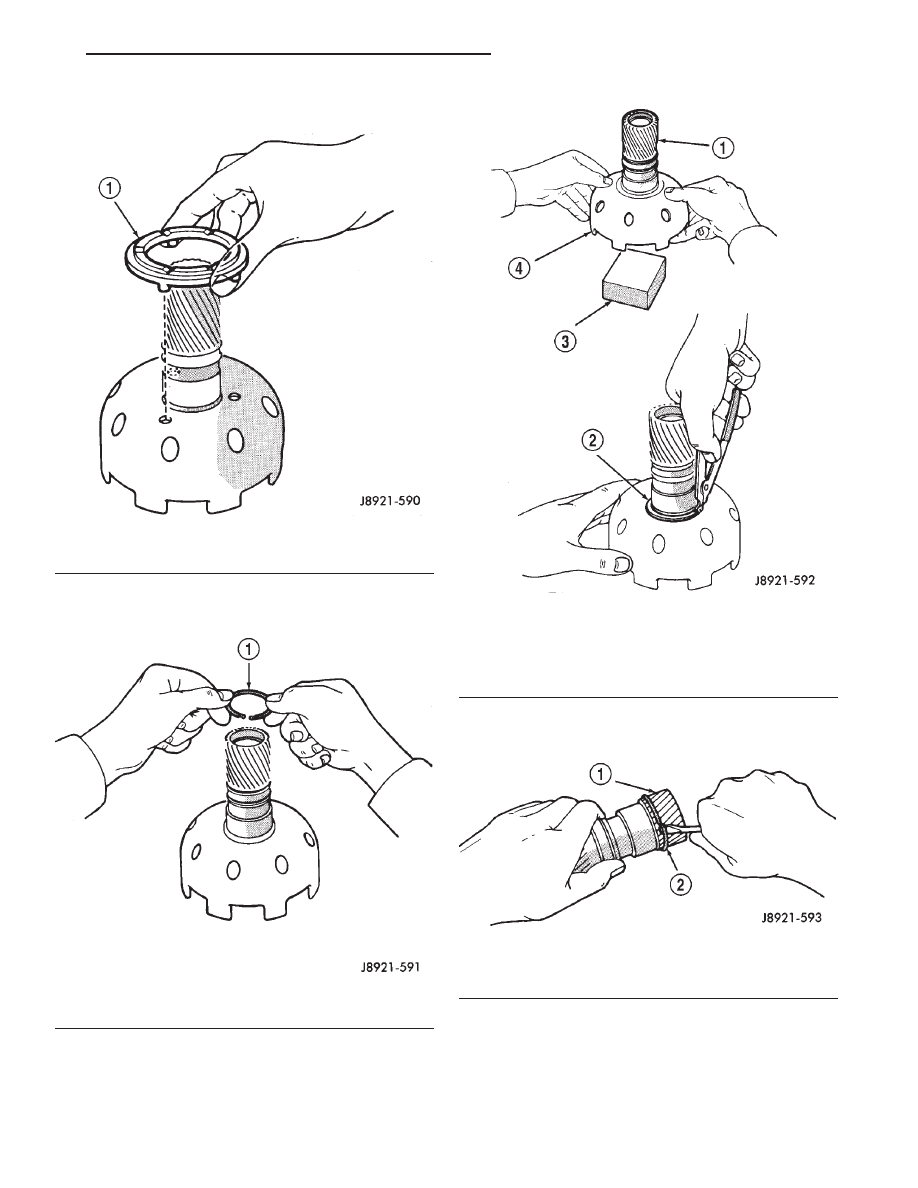

Fig. 274 Removing/Installing Thrust Washer

1 – THRUST WASHER

Fig. 275 Removing/Installing Sun Gear Seal Rings

1 – SEALS RINGS (2)

Fig. 276 Removing/Installing Sun Gear

1 – SUN GEAR
2 – SNAP RING
3 – WOOD BLOCK
4 – INPUT DRUM

Fig. 277 Removing/Installing Second Snap Ring

1 – SUN GEAR
2 – SECOND SNAP RING

XJ

AW–4 AUTOMATIC TRANSMISSION

21 - 325

DISASSEMBLY AND ASSEMBLY (Continued)

ASSEMBLY

(1) Install first snap ring on sun gear.
(2) Install sun gear in drum and install remaining

snap ring.

(3) Coat replacement seal rings with petroleum

jelly and install them on sun gear. Be sure seal
ring ends are interlocked.

(4) Install thrust washer. Be sure washer tabs are

seated in drum slots.

(5) Install

one–way

clutch/second

brake

hub

assembly on sun gear. Deep side of hub flange faces
upward (Fig. 279).

Fig. 279 Installing Clutch And Hub Assembly On

Sun Gear

1 – CLUTCH AND HUB ASSEMBLY

Second Brake Components

1 – THRUST WASHER
2 – SNAP RING
3 – SPRING RETAINER
4 – PISTON RETURN SPRINGS
5 – REAR PLANETARY/OUTPUT SHAFT/FIRST-REVERSE

BRAKE

6 – SECOND BRAKE DRUM
7 – O-RINGS
8 – SECOND BRAKE PISTON
9 – PISTON SLEEVE

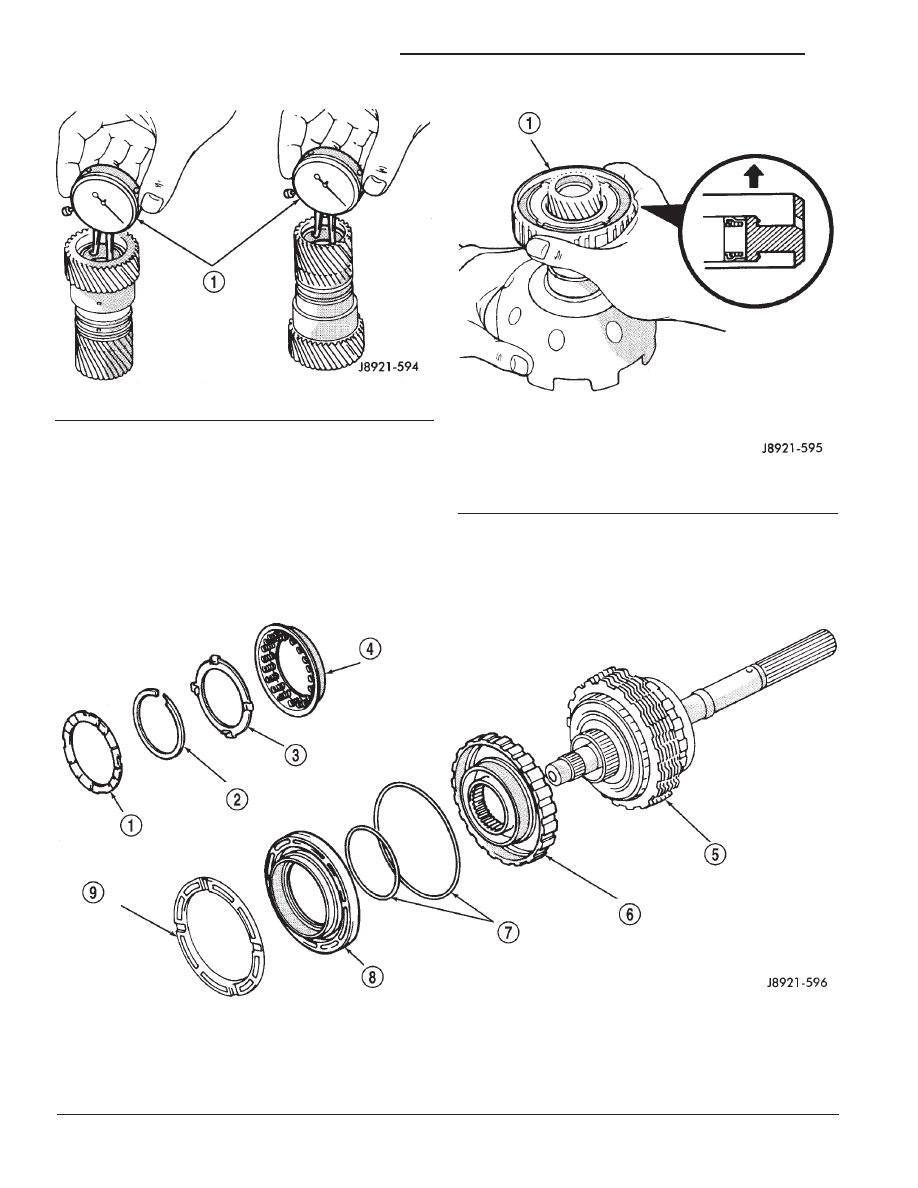

Fig. 278 Checking Sun Gear Bushings

1 – BORE GAUGE

21 - 326

AW–4 AUTOMATIC TRANSMISSION

XJ

DISASSEMBLY AND ASSEMBLY (Continued)

(6) Check one–way clutch operation again (Fig.

272). Hold sun gear and turn second brake hub clock-
wise and counterclockwise. Hub should turn clock-
wise freely, but lock when turned counterclockwise.

SECOND BRAKE

DISASSEMBLY

(1) Remove second brake drum from output shaft

(Fig. 280).

(2) Remove thrust washer from second brake drum

(Fig. 281).

(3) Compress piston return springs with shop

press and tool 7538. Then remove piston snap ring
(Fig. 282).

(4) Remove compressor tool and remove spring

retainer and return springs.

(5) Remove second brake piston and sleeve from

drum with compressed air (Fig. 283). Use only
enough air pressure to ease piston out of drum.

(6) Remove and discard brake piston O–rings.
(7) Measure free length of piston return springs

with springs mounted in retainer (Fig. 284). Length
should be approximately 16.05 mm (0.632 in.).
Replace return springs if length is less than speci-
fied.

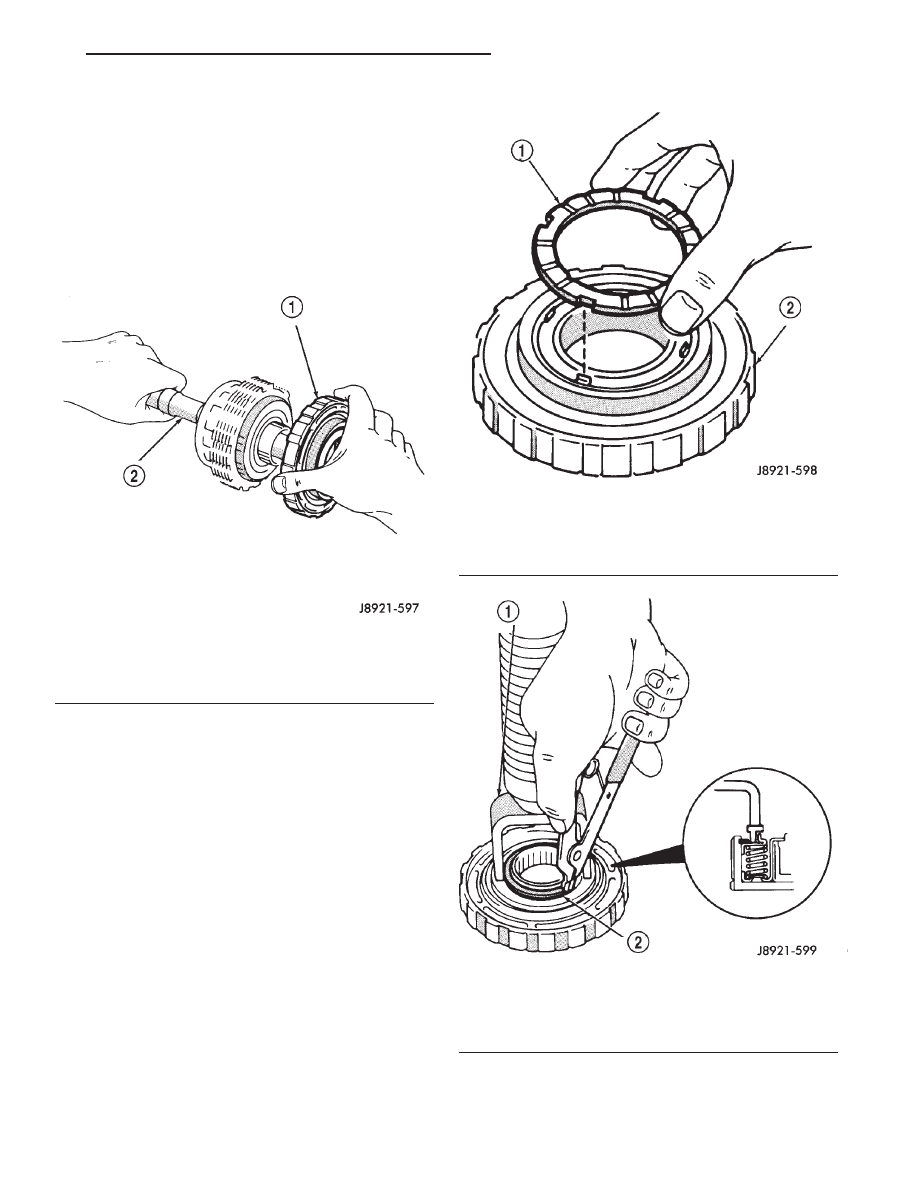

Fig. 280 Removing/Installing Second Brake

Assembly

1 – SECOND BRAKE ASSEMBLY
2 – OUTPUT SHAFT

Fig. 281 Removing/Installing Second Brake Drum

Thrust Washer

1 – THRUST WASHER
2 – SECOND BRAKE DRUM

Fig. 282 Removing/Installing Second Brake Piston

Snap Ring

1 – COMPRESSOR TOOL
2 – PISTON SNAP RING

XJ

AW–4 AUTOMATIC TRANSMISSION

21 - 327

DISASSEMBLY AND ASSEMBLY (Continued)
