REMOVAL AND INSTALLATION

FRONT BUMPER END CAP . . . . . . . . . . . . . . . . . . 2
FRONT BUMPER . . . . . . . . . . . . . . . . . . . . . . . . . . 3
FRONT TOW HOOK. . . . . . . . . . . . . . . . . . . . . . . . 3

REAR BUMPER END CAP . . . . . . . . . . . . . . . . . . . 4
REAR BUMPER . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
REAR TOW HOOK . . . . . . . . . . . . . . . . . . . . . . . . . 5

REMOVAL AND INSTALLATION

FRONT BUMPER END CAP

REMOVAL

(1) Remove the rivet attaching the end cap to the

air deflector.

(2) Remove the bolts and nuts attaching the end

cap to the bumper (Fig. 1).

(3) Pull back the wheelhouse liner and remove the

screws attaching the end cap to the front fender.

(4) Lifting the end cap from the bottom, tilt

slightly upward and slide it outward to disengage the
retainer tab from the bumper (Fig. 2).

(5) Separate the end cap from the bumper.

INSTALLATION

(1) Position the end cap on the bumper and engage

the retaining tab.

(2) Install the screws attaching the end cap to the

front fender.

(3) Install the bolts attaching the end cap to the

bumper. Tighten the nut to 9 N·m (7 ft. lbs.) torque.

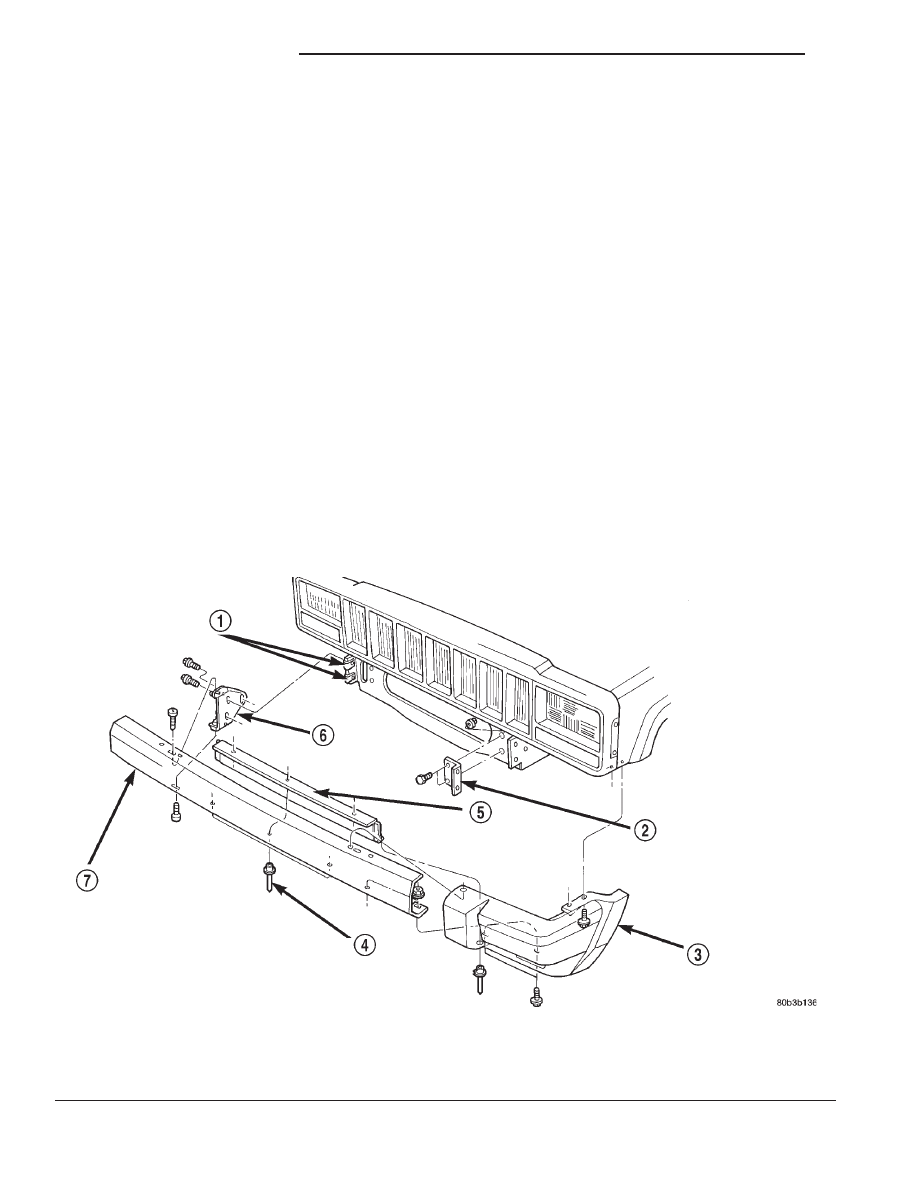

Fig. 1 Front Bumper

1 – U-NUT
2 – TOW HOOK SUPPORT BRACKET
3 – END CAP
4 – RIVET

5 – AIR DEFLECTOR
6 – MOUNTING BRACKET
7 – BUMPER

13 - 2

FRAME AND BUMPERS

XJ

(4) Install the rivet attaching the end cap to air

deflector.

FRONT BUMPER

REMOVAL

(1) Remove bumper end caps.
(2) If equipped, disengage fog lamp wire harness

connectors.

(3) Disconnect vacuum line from reservoir (Fig. 3).
(4) Remove Torx-head bolts that attach bumper to

mounting brackets (Fig. 1).

(5) Remove bumper from vehicle.
(6) If necessary, remove bolts attaching bumper

mounting brackets to frame.

INSTALLATION

(1) If removed, install bolts attaching bumper

mounting brackets to frame. Tighten bolts to 55 N·m
(41 ft. lbs.) torque.

(2) Position bumper on front of vehicle.
(3) Install Torx-head bolts that attach bumper to

mounting brackets. Tighten bolts to 55 N·m (41 ft.
lbs.) torque.

(4) Connect vacuum line to reservoir.
(5) If equipped, engage fog lamp wire harness con-

nectors.

(6) Install bumper end caps.

FRONT TOW HOOK

REMOVAL

(1) Remove bolts attaching tow hook to tow hook

reinforcement (Fig. 4).

(2) Separate tow hook from reinforcement.

(3) If necessary, remove bolt attaching tow hook

reinforcement to frame.

INSTALLATION

(1) If removed, install bolt attaching tow hook

reinforcement to frame. Tighten bolt to 30 N·m (22 ft.
lbs.) torque.

(2) Position tow hook on reinforcement.
(3) Install bolts attaching tow hook to tow hook

reinforcement. Tighten bolts to 100 N·m (74 ft. lbs.)
torque.

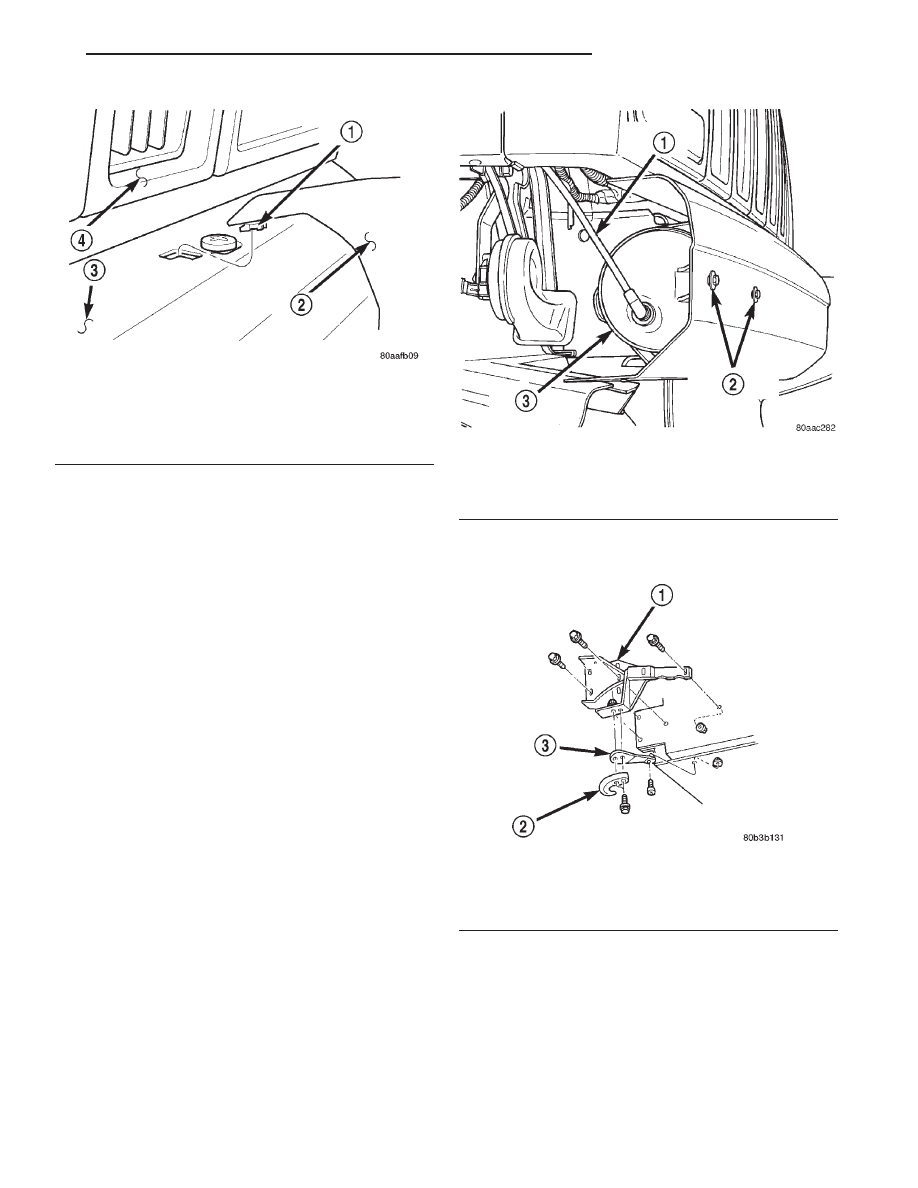

Fig. 2 Bumper End Cap

1 – RETAINER TAB
2 – BUMPER END CAP
3 – BUMPER
4 – GRILLE

Fig. 3 Vacuum Reservoir

1 – VACUUM LINE
2 – RESERVOIR SCREWS
3 – VACUUM RESERVOIR

Fig. 4 Front Tow Hook

1 – MOUNTING BRACKET
2 – TOW HOOK
3 – TOW HOOK REINFORCEMENT

XJ

FRAME AND BUMPERS

13 - 3

REMOVAL AND INSTALLATION (Continued)

REAR BUMPER END CAP

REMOVAL

(1) Remove the screws attaching the bumper end

cap to the quarter panel and the bumper (Fig. 5).

(2) Lift the end cap slightly upward and slide it

rearward to release it from the retainer.

(3) Separate the end cap from the vehicle.

INSTALLATION

(1) Position the end cap on the rear of the retainer

and the outer edge of the bumper.

(2) Slide the end cap forward onto the retainer.

Ensure the end cap overlaps the lip of the rear
wheelhouse liner.

(3) Install the screw attaching the front of the end

cap to the underside of the quarter panel and
bumper.

REAR BUMPER

REMOVAL

(1) For vehicles equipped with a trailer hitch,

remove hitch before removing bumper. If necessary,

refer to removal procedure within Group 13, Frame
and Bumpers.

(2) Remove bumper end caps.
(3) Remove upper nuts that attach bumper to

bumper support brackets (Fig. 5).

(4) Remove lower bolts that attach bumper to

bumper support brackets.

(5) Remove bumper from vehicle.
(6) If necessary, remove bumper support brackets

from the rear sill.

INSTALLATION

(1) If removed, install bumper support brackets on

the rear sill. Tighten bolts to 55 N·m (41 ft. lbs.)
torque.

(2) Position bumper on support brackets.
(3) Install bolts that attach bumper to bumper

support brackets. Tighten nuts to 55 N·m (41 ft. lbs.)
torque.

(4) Install bumper end caps.
(5) If removed, install trailer hitch.

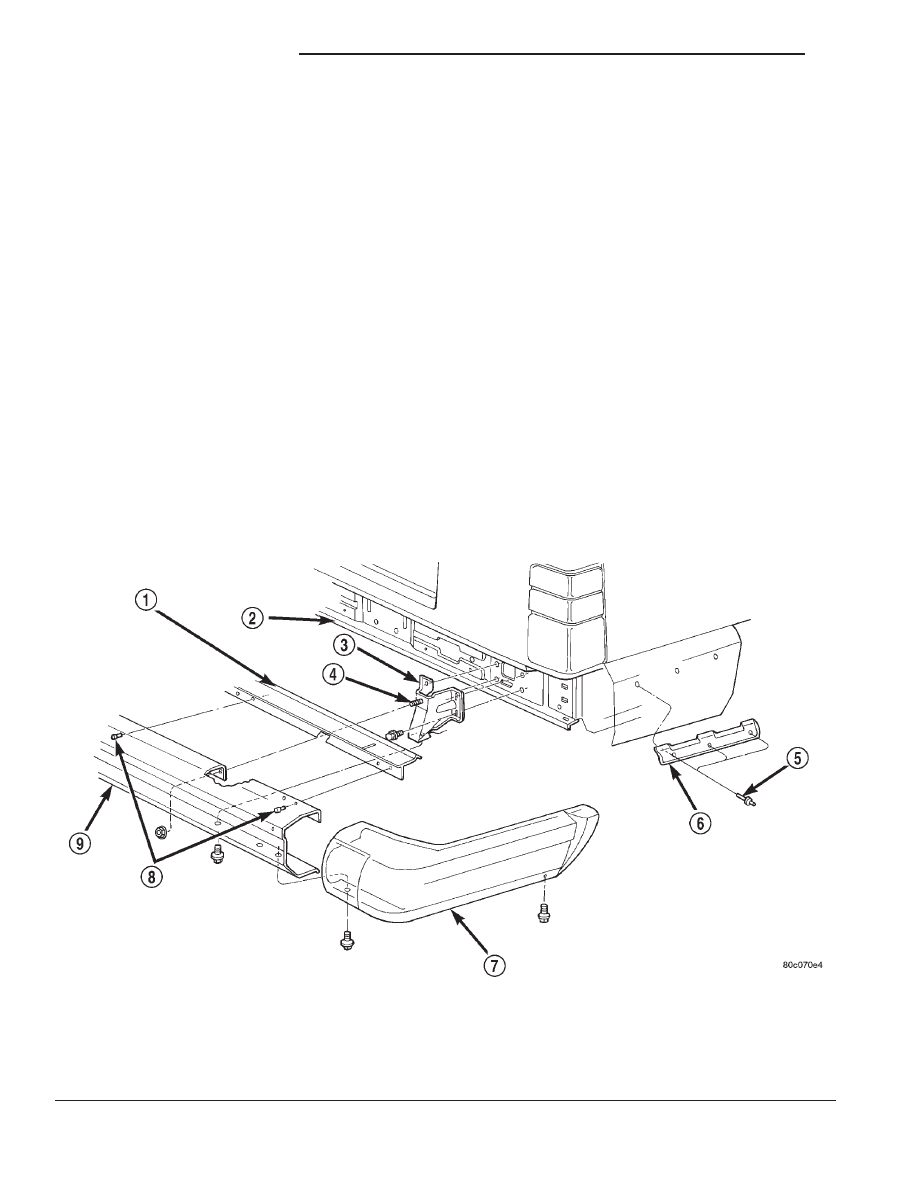

Fig. 5 REAR BUMPER END CAP

1 – SPLASH SHIELD
2 – REAR SILL
3 – BRACKET
4 – STUD
5 – RIVET

6 – RETAINER
7 – END CAP
8 – PLASTIC BLIND RIVET
9 – BUMPER

13 - 4

FRAME AND BUMPERS

XJ

REMOVAL AND INSTALLATION (Continued)

REAR TOW HOOK

REMOVAL

(1) Remove bolts that attach tow hook bracket and

tow hook to frame rail (Fig. 6).

(2) Remove bracket and tow hook from frame rail.

INSTALLATION

(1) Position bracket and tow hook on frame rail.
(2) Install bolts that attach tow hook bracket and

tow hook to frame rail. Tighten bolts to 94 N·m (70
ft. lbs.) torque.

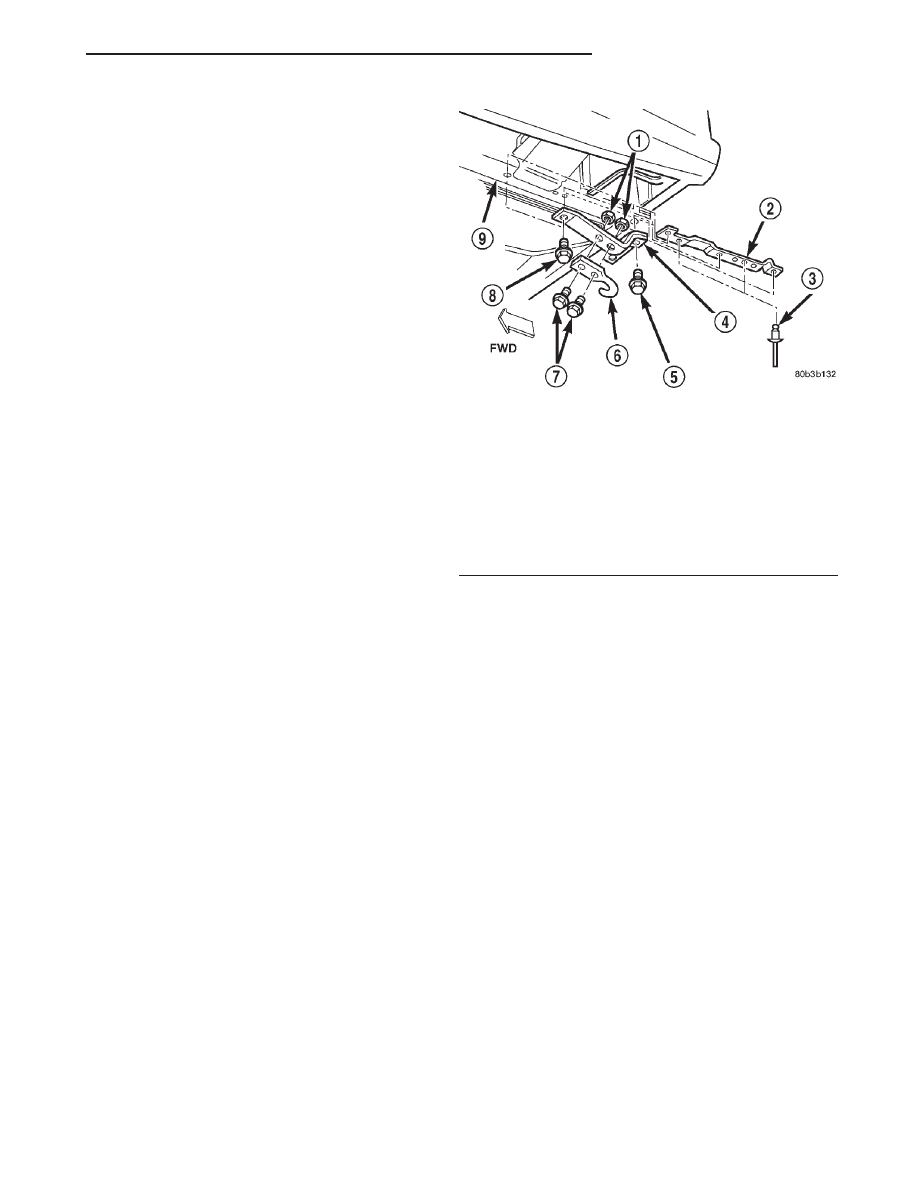

Fig. 6 Rear Tow Hook

1 – WELD NUT
2 – FRAME REINFORCEMENT BRACKET
3 – RIVET
4 – SUPPORT BRACKET
5 – BOLT
6 – TOW HOOK
7 – BOLT
8 – BOLT
9 – FRAME RAIL

XJ

FRAME AND BUMPERS

13 - 5
