(5) Install the cylinder head cover. Refer to cylin-

der head cover removal and installation in this sec-
tion.

(6) Install the timing gear cover. Refer to timing

gear cover removal and installation in this section.

(7) Install the vibration damper. Refer to the

vibration damper removal and installation in this
section.

(8) Install the A/C condenser. Refer to Group 24,

Heating and Air Conditioning for procedure.

(9) Install the radiator. Refer to Group 7, Cooling

System for procedure.

(10) Install the fan and fan shroud,. Torque fan to

56 N·m (41 ft. lbs.).

(11) If equipped, evacuate and charge the air con-

ditioning system. Refer to Group 24, Heater and Air
Conditioning for procedure.

(12) Connect the negative battery cable.
(13) Fill the cooling system. Check for leaks.

WARNING: USE EXTREME CAUTION WHEN THE
ENGINE IS OPERATING. DO NOT STAND IN DIRECT
LINE WITH THE FAN. DO NOT PUT HANDS NEAR
THE PULLEYS, BELTS OR FAN. DO NOT WEAR
LOOSE CLOTHING.

(14) Operate the engine with the radiator cap off.

Inspect for leaks and continue operating the engine
until the thermostat opens. Add coolant, if required.

CAMSHAFT BEARINGS

This procedure requires that the engine is removed

from the vehicle.

REMOVAL

(1) With

the

engine

completely

disassembled,

remove camshaft rear plate and o-ring.

(2) Install the proper size adapters and horseshoe

washers (part of Crankshaft Bearing Remover/In-
staller Tool VM-1002) at back of each bearing shell.
Drive out the bearing shells.

INSTALLATION

(1) Install the new camshaft bearings with Cam-

shaft Bearing Remover/Installer Tool C3131–A by

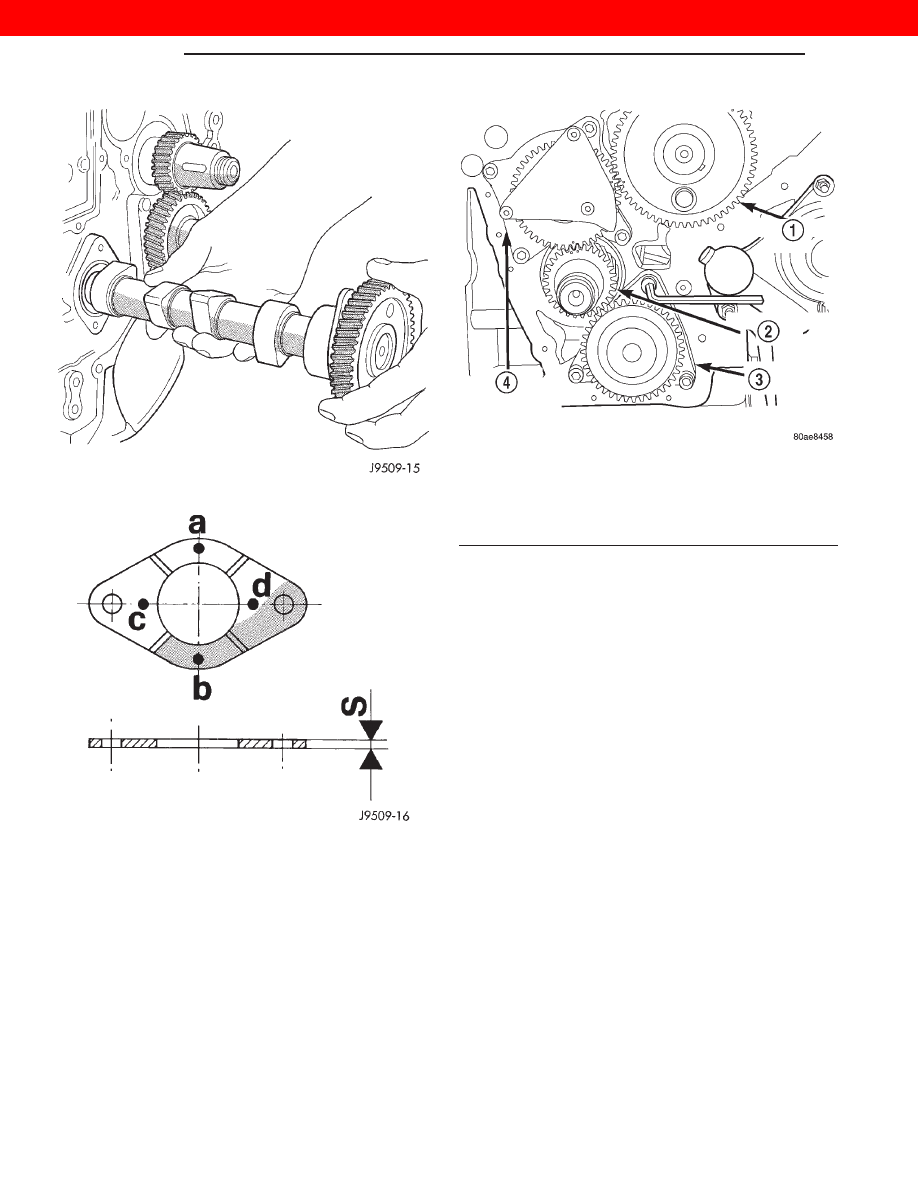

Fig. 42 Camshaft Removal

Fig. 43 Camshaft Thrust Plate

Fig. 44 Timing Marks

1 – CAMSHAFT GEAR
2 – CRANKSHAFT GEAR
3 – OIL PUMP
4 – VACUUM PUMP

9 - 32

ENGINE

XJ

REMOVAL AND INSTALLATION (Continued)

2000 JEEP CHEROKEE

sliding the new camshaft bearing shell over proper
adapter.

(2) Position the rear bearing in the tool. Install

horseshoe lock and by reversing removal procedure,
carefully drive bearing shell into place.

(3) Install the remaining bearings in the same

manner. The Bearings must be carefully aligned
to bring oil holes into full register with oil pas-
sages from the main bearing. If the camshaft
bearing shell oil holes are not in exact align-
ment, remove and install them correctly.

(4) Install a new rear plate o-ring at the rear of

camshaft. Be sure this seal does not leak.

OIL PAN

REMOVAL

(1) Disconnect the negative battery cable.
(2) Raise the vehicle on hoist.
(3) Drain the oil.
(4) Remove the oil pan lower cover (Fig. 45).
(5) Remove the bolts from oil pan. Remove the 6

bolts that are on the inside of the oil pan.

(6) Remove the oil pan.

INSTALLATION

(1) Remove all gasket material from cylinder block.

Be careful not gouge or scratch aluminum pan seal-
ing surface.

(2) Apply a continuous 3 mm bead of Silicone

Sealer to oil pan, install within 10 minutes. Install
the oil pan.

(3) Install the inside oil pan bolts. Torque bolts to

11 N·m (8 ft. lbs.).

(4) Torque the smaller oil pan bolts to 11 N·m (8 ft.

lbs.). Torque the larger oil pan bolts to 25 N·m (18 ft.
lbs.).

(5) Install the oil drain plug. Torque to 79 N·m (58

ft. lbs).

(6) Lower the vehicle from hoist.
(7) Fill engine with proper amount of oil.
(8) Connect the negative battery cable.

OIL PUMP

REMOVAL

(1) Disconnect the negative battery cable.
(2) Remove the timing gear cover. Refer to timing

gear cover removal and installation in this section).

(3) Remove the oil pump (Fig. 46).

INSTALLATION

(1) Install new O-ring and lubricate with clean

engine oil.

(2) Install the oil pump. Torque screws to 27.5 N·m

(20 ft. lbs.). Check for normal backlash between
pump and crankshaft gears.

(3) Install the timing gear cover. Refer to timing

gear cover removal and installation in this section.

INTERNAL VACUUM PUMP

REMOVAL

(1) Disconnect the negative battery cable.

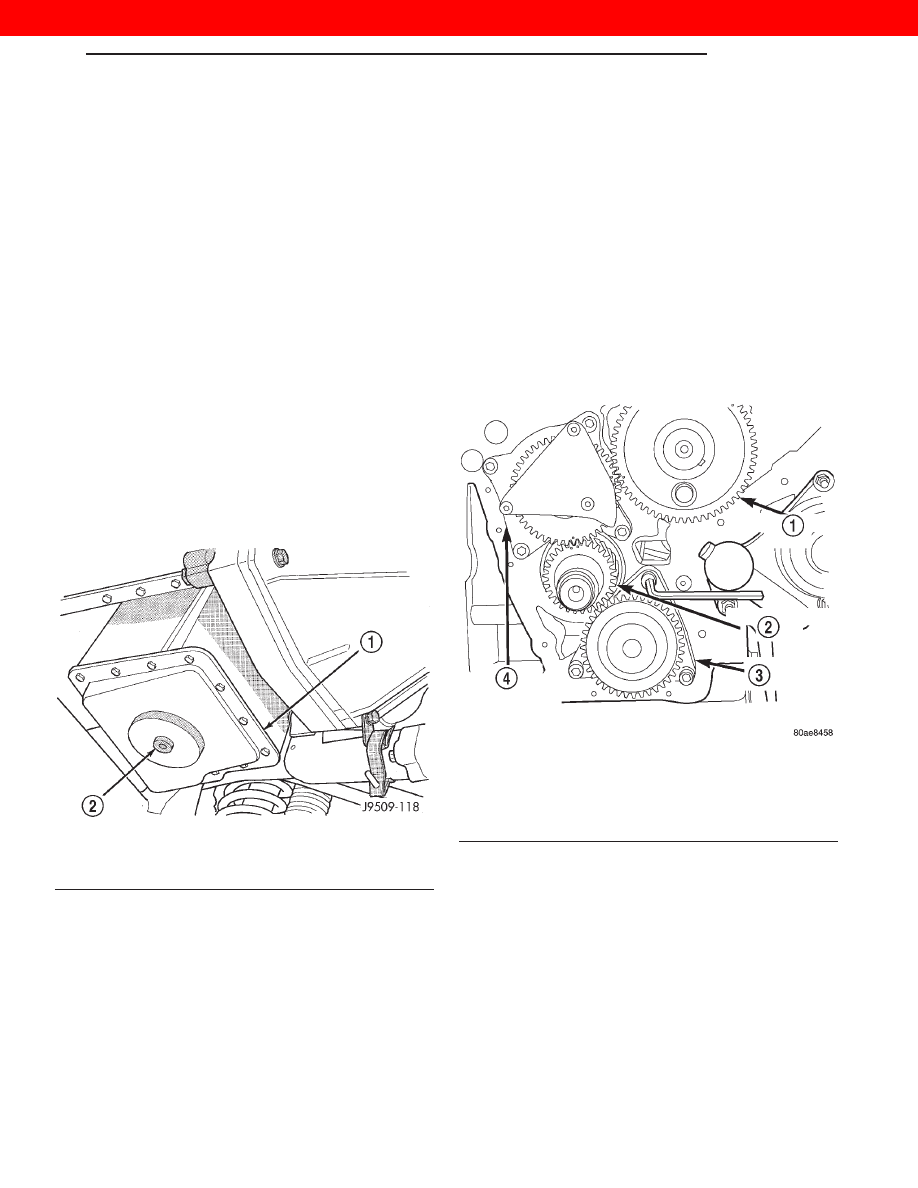

Fig. 45 Oil Pan

1 – LOWER OIL PAN COVER
2 – OIL DRAIN PLUG

Fig. 46 Oil Pump Removal

1 – CAMSHAFT GEAR
2 – CRANKSHAFT GEAR
3 – OIL PUMP
4 – VACUUM PUMP

XJ

ENGINE

9 - 33

REMOVAL AND INSTALLATION (Continued)

2000 JEEP CHEROKEE

(2) Remove the timing gear cover. Refer to timing

gear cover removal in this section.

(3) Align all the timing marks before removing the

vacuum pump (Fig. 47).

(4) Remove the vacuum pump retaining bolts..
(5) Remove the internal vacuum pump.

INSTALLATION

(1) To install the vacuum pump, align with timing

marks on gear set and install (Fig. 47). Torque bolts
to 27.5 N·m (20 ft. lbs.).

(2) Install the timing gear cover. Refer to timing

gear cover removal in this section.

(3) Connect the negative battery cable.

OIL PUMP PRESSURE RELIEF VALVE

REMOVAL

(1) Disconnect the negative battery cable
(2) Remove the oil pan. Refer to oil pan removal

and installation procedure in this section.

(3) Remove the relief valve snap ring.
(4) Remove the relief valve cap, spring, and

plunger (Fig. 51).

(5) Check the relief valve spring length. Relief

valve spring free length is 57.5mm (2.263 in.). If

spring length is less or spring is distorted it must be
replaced.

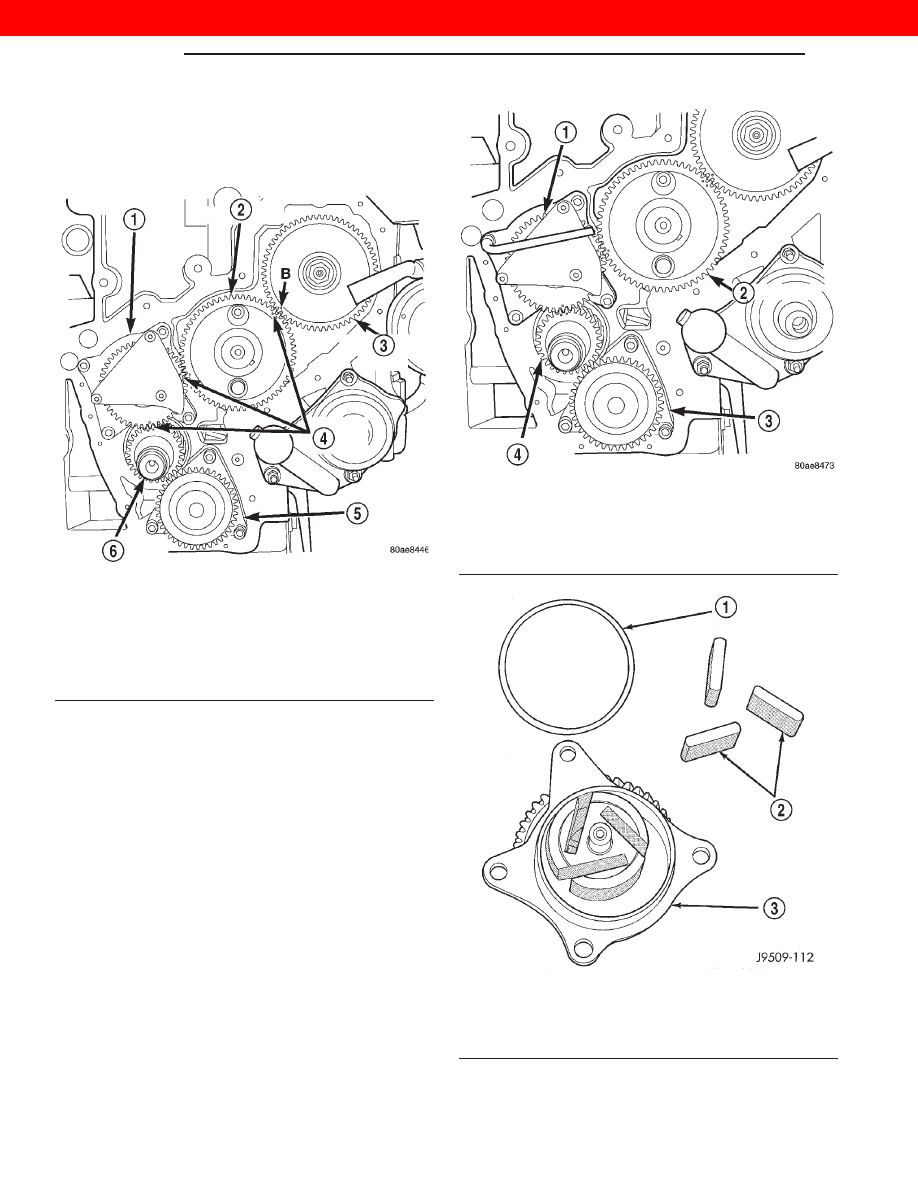

Fig. 47 Timing Marks

1 – VACUUM PUMP
2 – CAMSHAFT
3 – INJECTION PUMP
4 – TIMING MARKS
5 – OIL PUMP
6 – CRANKSHAFT

Fig. 48 Vacuum Pump

1 – VACUUM PUMP
2 – CAMSHAFT
3 – OIL PUMP
4 – CRANKSHAFT

Fig. 49 Vacuum Pump Parts

1 – O-RING
2 – ROTOR BLADES
3 – VACUUM PUMP

9 - 34

ENGINE

XJ

REMOVAL AND INSTALLATION (Continued)

2000 JEEP CHEROKEE

(6) Check the plunger for scoring, replace if neces-

sary.

INSTALLATION

(1) Thoroughly clean all components and relief

valve pocket in cylinder block.

(2) Fit plunger, spring and cap into block.
(3) Compress spring and install the snap ring.

Ensure the snap ring is completely seated in groove.

(4) Install the oil pan. Refer to oil pan removal

and installation procedure in this section.

(5) Connect the negative battery cable.

OIL FILTER ADAPTER AND ENGINE OIL
COOLER

REMOVAL

(1) Disconnect the negative battery cable.
(2) Remove the oil filter.
(3) Remove the oil filter adapter/oil cooler retain-

ing bolt (Fig. 52).

(4) Remove the oil filter adapter.
(5) Disconnect the engine oil cooler coolant hoses

and remove the oil cooler.

INSTALLATION

(1) Connect the engine oil cooler coolant hoses.
(2) Install a new o-ring on the oil cooler.
(3) Install the oil filter adapter to the engine oil

cooler with a new o-ring using the oil filter adapter/
oil cooler retaining bolt (Fig. 52). Torque bolt to 69
N·m (51 ft. lbs.).

(4) Install the oil filter and add oil.
(5) Connect the negative battery cable.

PISTONS AND CONNECTING ROD ASSEMBLY

REMOVAL

(1) Disconnect the battery cable.

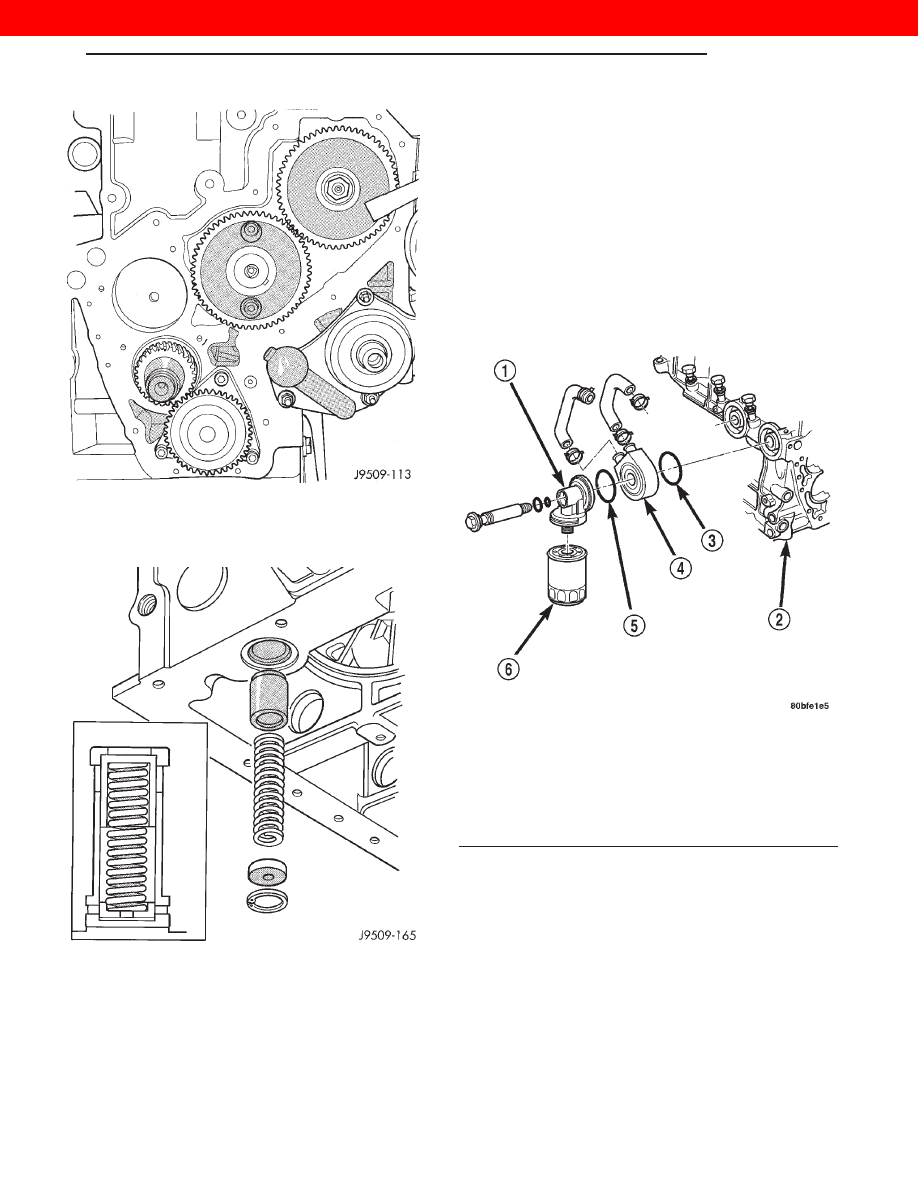

Fig. 50 Vacuum Pump Mounting Hole

Fig. 51 Oil Pressure Relief Valve

Fig. 52 Oil Filter Adapter and Engine Oil Cooler

1 – OIL FILTER ADAPTER
2 – ENGINE BLOCK
3 – O-RING
4 – ENGINE OIL COOLER
5 – O-RING
6 – OIL FILTER

XJ

ENGINE

9 - 35

REMOVAL AND INSTALLATION (Continued)

2000 JEEP CHEROKEE
