DESCRIPTION

SPECIFICATION

Connecting Rod Journal

Diameter

53.17 to 53.23 mm

(2.0934 to 2.0955 in.)

Connecting Rod Journal

Width

27.18 to 27.33 mm

(1.070 to 1.076 in.)

Out-of-Round (MAX)

0.013 mm (0.0005 in.)

Taper (MAX)

0.013 mm (0.0005 in.)

CYLINDER BLOCK

Deck Height

240.03 to 240.18 mm

(9.450 to 9.456 in.)

Deck Clearance (Below

Block)

0.546 mm (0.0215 in.)

Cylinder Bore Diameter

Standard

98.45 to 98.48 mm

(3.8759 to 3.8775 in.)

Taper

0.025 mm (0.001 in.)

Out-ofRound

0.025 mm (0.001 in.)

Tappet Bore Diameter

23.000 to 23.025 mm

(0.9055 to 0.9065 in.)

Flatness

0.03 mm per 25 mm

(0.001 in. per 1 in.)

0.05 mm per 152 mm

(0.002 in. per 6 in.)

Flatness Max.

0.20 mm max. for total

length

(0.008 in. max. for total

length)

Main Bearing Bore

Diameter

68.3514 to 68.3768 mm

(2.691 to 2.692 in.)

CONNECTING ROD

Total Weight (Less

Bearing)

663 to 671 grams

(23.39 to 23.67 oz.)

Length (Center-to-Center)

155.52 to 155.62 mm

(6.123 to 6.127 in.)

Piston Pin Bore Diameter

23.59 to 23.62 mm

(0.9288 to 0.9298 in.)

DESCRIPTION

SPECIFICATION

Bore (Less Bearings)

56.08 to 56.09 mm

(2.2080 to 2.2085 in.)

Bearing Clearance

0.025 to 0.076 mm

(0.001 to 0.003 in.)

Preferred

0.044 to 0.050 mm

(0.0015 to 0.0020 in.)

Side Clearance

0.25 to 0.48 mm

(0.010 to 0.019 in.)

Twist (Max.)

0.002 mm per mm

(0.002 in. per inch)

Bend (Max.)

0.002 mm per mm

(0.002 in. per inch.)

CYLINDER COMPRESSION PRESSURE

Pressure Range

827 to 1,034 kPa

(120 to 150 psi)

Max. Variation Between

Cylinders

206 kPa (30 psi)

CYLINDER HEAD

Combustion Chamber

55.22 to 58.22 cc

(3.37 to 3.55 cu. in.)

Valve Guide I. D.

(Integral)

7.95 to 7.97 mm

(0.313 to 0.314 in.)

Valve Stem-to-Guide

0.025 to 0.076 mm

Clearance

(0.001 to 0.003 in.)

Valve Seat Angle

Intake

44.5°

Exhaust

44.5°

Valve Seat Width

1.02 to 1.52 mm

(0.040 to 0.060 in.)

Valve Seat Runout

0.064 mm (0.0025 in.)

Flatness

0.03 mm per 25 mm

(0.001 in. per 1 in.)

0.05 mm per 152 mm

(0.002 in. per 6 in.)

9 - 116

4.0L ENGINE

XJ

SPECIFICATIONS (Continued)

DESCRIPTION

SPECIFICATION

Flatness Max.

0.20 mm - max. for total

length

(0.008 in. max. for total

length)

ROCKER ARMS, PUSH RODS & TAPPETS

Rocker Arm Ratio

1.6:1

Push Rod Length

244.856 to 245.364 mm

(Pink)

(9.640 to 9.660 in.)

Push Rod Diameter

7.92 to 8.00 mm

(0.312 to 0.315 in.)

Hydraulic Tappet

Diameter

22.962 to 22.974 mm

(0.904 to 0.9045 in.)

Tappet-to-Bore Clearance

0.025 to 0.063 mm

(0.001 to 0.0025 in.)

VALVES

Valve Length (Overall)

Intake

122.479 to 122.860 mm

(4.822 to 4.837 in.)

Exhaust

122.860 to 123.241 mm

(4.837 to 4.852 in.)

Valve Stem Diameter

7.899 to 7.925 mm

(0.311 to 0.312 in.)

Stem-to-Guide Clearance

0.025 to 0.076 mm

(0.001 to 0.003 in.)

Valve Head Diameter

Intake

48.387 to 48.641 mm

(1.905 to 1.915 in.)

Exhaust

37.973 to 38.227 mm

(1.495 to 1.505 in.)

Valve Face Angle

Intake

46.5°

Exhaust

46.5°

Tip Refinishing (Max.

Allowable)

0.25 mm (0.010 in.)

DESCRIPTION

SPECIFICATION

VALVE SPRINGS

Free Length (Approx.)

47.65 mm (1.876 in.)

Spring Load

Valve Closed

316 to 351 N @ 41.656

mm

(71 to 79 lbf. @ 1.64 in.)

Valve Open

898.6 to 969.7 N @

30.89 mm

(202 to 218 lbf @ 1.216

in.)

Inside Diameter

21.0 mm to 21.51 mm

(0.827 to 0.847 in.)

Installed Height

41.656 mm (1.64 in.)

PISTONS

Weight (Less Pin)

417 to 429 grams

(14.7 to 15.1 oz.)

Piston Pin Bore
(Centerline

40.61 to 40.72 mm

to Piston Top)

(1.599 to 1.603 in.)

Piston-to-Bore Clearance

0.018 to 0.038 mm

(0.0008 to 0.0015 in.)

Ring Gap Clearance

Top Compression Ring

0.229 to 0.610 mm

(0.0090 to 0.0240 in.)

2nd Compression Ring

0.483 to 0.965 mm

(0.0190 to 0.0380 in.)

Oil Control Steel Rails

0.254 to 1.500 mm

(0.010 to 0.060 in.)

Ring Side Clearance

Compression Rings

0.042 to 0.084 mm

(0.0017 to 0.0033 in.)

Oil Control Rings

0.06 to 0.21 mm

(0.0024 to 0.0083 in.)

Piston Ring Groove
Height

Compression Rings

1.530 to 1.555 mm

(0.0602 to 0.0612 in.)

Oil Control Ring

4.035 to 4.060 mm

(0.1589 to 0.1598 in.)

XJ

4.0L ENGINE

9 - 117

SPECIFICATIONS (Continued)

DESCRIPTION

SPECIFICATION

Piston Ring Groove
Diameter

No.1 Compression Ring

88.39 to 88.65 mm

(3.48 to 3.49 in.)

No.2 Compression Ring

87.63 to 87.88 mm

(3.45 to 3.46 in.)

Oil Control Ring

89.66 to 89.92 mm

(3.53 to 3.54 in.)

Piston Pin Bore Diameter

23.650 to 23.658 mm

(0.9312 to 0.9315 in.)

Piston Pin Diameter

23.637 to 23.640 mm

(0.9306 to 0.9307 in.)

Piston-to-Pin Clearance

0.0102 to 0.0208 mm

(0.0005 to 0.0009 in.)

Piston-to-Pin Connecting

Rod (Press Fit)

8.9 kN (2000 lbf.)

OIL PUMP

Gear-to-Body Clearance

0.051 to 0.102 mm

(Radial)

(0.002 to 0.004 in.)

Gear-to-Body Clearance

(Radial) Preferred

0.051 mm (0.002 in.)

Gear End Clearance

0.051 to 0.152 mm

Plastigage

(0.002 to 0.006 in.)

Gear End Clearance

Plastigage (Preferred)

0.051 mm (0.002 in.)

Gear End Clearance

0.1016 to 0.2032 mm

Feeler Gauge

(0.004 to 0.008 in.)

Gear End Clearance

Feeler Gauge (Preferred)

0.1778 mm (0.007 in.)

Oil Pressure

At Idle Speed

89.6 kPa (13 psi)

At 1600 rpm & Higher

255 to 517 kPa

(37 to 75 psi)

Oil Pressure Relief

517 kPa (75 psi)

TORQUE SPECIFICATIONS

4.0L ENGINE

DESCRIPTION

N·m

Ft.

In.

Lbs.

Lbs.

A/C Compressor—Bolts

28

—

250

Block Heater—Nut

2

—

16

Camshaft Sprocket—Bolt

68

50

—

Camshaft Thrust Plate to

Cylinder Block—Screws

24

18

—

Clutch Cover to Flywheel—
Bolts

54

40

—

Coil Bracket to Block—Bolts

22

—

192

Connecting Rod—Nuts

45

33

—

Cylinder Block—Drain Plugs

34

25

—

Cylinder Head—Bolts

135

100

—

Cylinder Head Cover—Bolts

10

—

85

Distributor Clamp—Bolts

23

—

204

Engine Mounts—Front

Support Bracket Bolts

61

45

—

Support Cushion Bolts/Nuts

41

30

—

Support Cushion Bracket

Bolts

54

40

—

Support Cushion Bracket Stud

Nuts

41

30

—

Support Cushion Thru-Bolt

65

48

—

Engine Mounts—Rear

Crossmember to Sill Bolts—

(Automatic)

41

30

—

Insulator Stud Assembly—Nut

41

30

—

Support Cushion/

Crossmember—

Nuts

22

—

192

Support Cushion/Bracket—

Nuts

(Manual)

75

55

—

Transmission Support

Bracket—Bolt

(Manual)

46

34

—

Transmission Support Bracket/

Cushion—Bolt (4WD Auto)

75

55

—

Transmission Support Adaptor

Bracket—Bolts (2WD Auto)

75

55

—

Exhaust Manifold/Pipe—Nuts

27

20

—

9 - 118

4.0L ENGINE

XJ

SPECIFICATIONS (Continued)

DESCRIPTION

N·m

Ft.

In.

Lbs.

Lbs.

Intake/Exhaust Manifold

Fasteners #1-5

33

24

—

Fasteners #6 and 7

14

—

126

Fasteners #8-11

33

24

—

Flywheel to Converter
Housing—Bolts

38

28

—

Flywheel to Crankshaft—Bolts

143

105

—

Front Cover to Block—Bolts

1/4-20

7

—

60

5/16-18

22

—

192

Fuel Rail—Bolts/Stud

12

—

108

Generator—Bolts

57

42

—

Generator Bracket to
Engine—Bolts

47

35

—

Idler Pulley to Cylinder
Head—Bolt

47

35

—

Main Bearing Cap—Bolts

108

80

—

Oil Filter

18

—

156

Oil Filter Connector to

Adaptor

47

35

—

Block

68

50

—

Adaptor Bolts

102

50

—

Oil Galley—Plug

41

30

—

Oil Pan—Bolts

1/4-20

9.5

—

84

5/16-18

15

—

132

Oil Pan—Drain Plug

34

25

—

Oil Pump

Mounting Bolts

23

—

204

Cover Bolts

8

—

70

Rocker Arm Assembly to
Cylinder

Head—Capscrews

30

21

—

Spark Plugs

37

27

—

Starter Motor—Mounting Bolts

45

33

—

Thermostat Housing—Bolts

18

—

156

Throttle Body—Bolts

10

—

90

Vibration Damper—Bolt

108

80

—

Water Pump to Block—Bolts

23

17

—

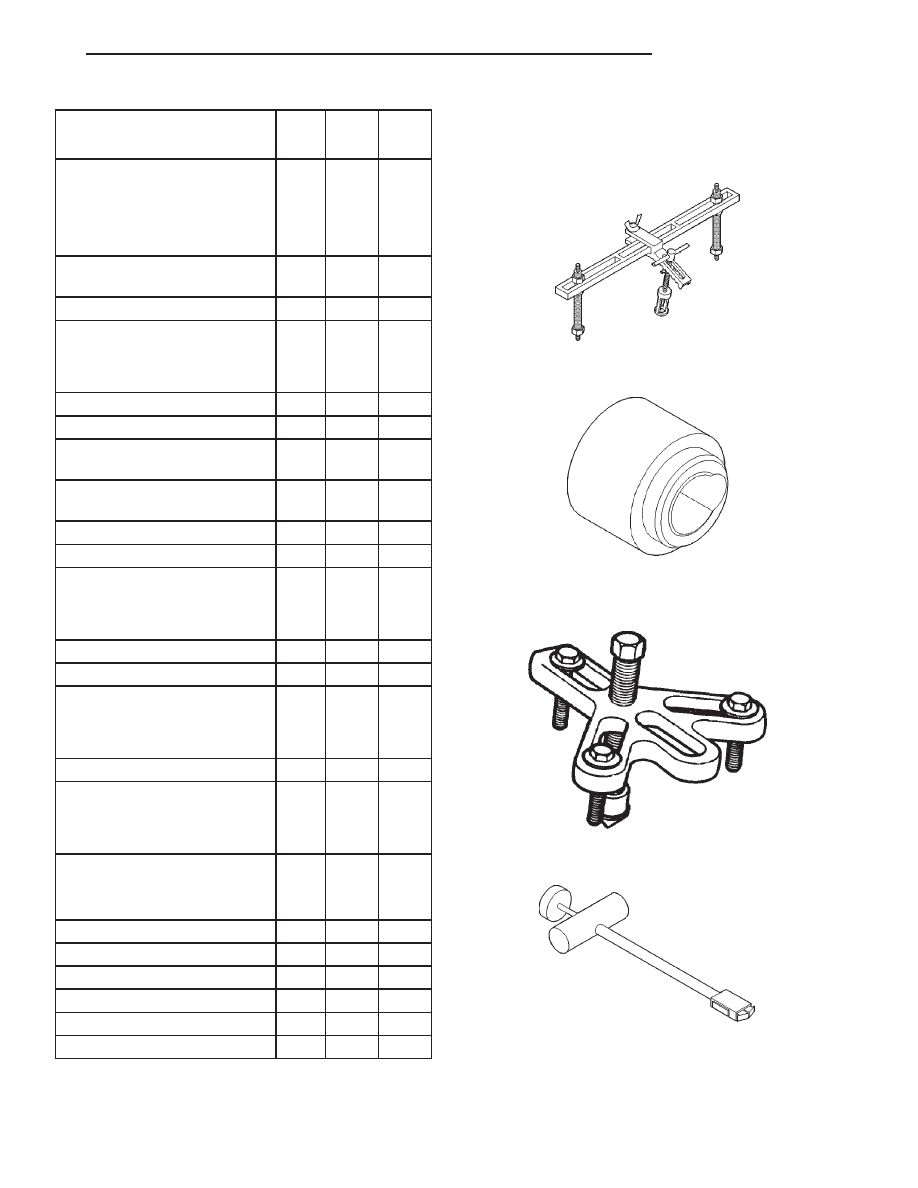

SPECIAL TOOLS

4.0L ENGINE

Valve Spring Compressor Tool MD-998772A

Timing Case Cover Alignment and Seal installation

Tool 6139

Vibration Damper Removal Tool 7697

Hydraulic Valve Tappet Removal/Installation Tool

C-4129–A

XJ

4.0L ENGINE

9 - 119
