DIAGNOSIS AND TESTING

HEADLAMP LEVELING MOTOR DIAGNOSIS

CONDITION

POSSIBLE CAUSES

CORRECTION

ONE MOTOR DOES NOT
OPERATE

1. Poor connection at motor.

1. Secure connector on motor.

2. No voltage at motor.

2. Repair circuit. Refer to Group 8W,
Wiring.

3. Defective motor.

3. Replace motor.

BOTH MOTORS DO NOT
OPERATE

1. No voltage at headlamp leveling
switch.

1. Repair circuit or replace fuse. Refer to
Group 8W, Wiring.

2. No voltage at both motors.

2. Repair circuit or replace fuse. Refer to
Group 8W, Wiring.

3. Poor connection at motors.

3. Secure connectors on motors.

4. Both motors defective.

4. Replace motors.

8L - 2

LAMPS

XJ

DIAGNOSIS AND TESTING (Continued)

2000 JEEP CHEROKEE

HEADLAMP AND FOG LAMP ALIGNMENT

TABLE OF CONTENTS

page

page

SERVICE PROCEDURES

HEADLAMP ALIGNMENT PREPARATION. . . . . . . . 3

ADJUSTMENTS

HEADLAMP/FOG LAMP ADJUSTMENT USING

ALIGNMENT SCREEN . . . . . . . . . . . . . . . . . . . . 3

SERVICE PROCEDURES

HEADLAMP ALIGNMENT PREPARATION

(1) Verify headlamp are on low beam setting.
(2) Verify that the headlamp leveling switch is in

the “0” position.

(3) Inspect and correct damaged or defective com-

ponents that could interfere with proper headlamp
alignment.

(4) Verify proper tire inflation.
(5) Clean headlamp lenses.
(6) Verify that luggage area is loaded as the vehi-

cle is routinely used.

(7) Fuel tank should be FULL. Add 2.94 kg (6.5

lbs.) of weight over the fuel tank for each estimated
gallon of missing fuel.

ADJUSTMENTS

HEADLAMP/FOG LAMP ADJUSTMENT USING
ALIGNMENT SCREEN

ALIGNMENT SCREEN PREPARATION

(1) Position vehicle on a level surface perpendicu-

lar to a flat wall 10 meters (32.8 ft.) away from front
of headlamp lens (Fig. 1).

(2) Place 75 kg in the driver’s seat to simulate the

ride height of the vehicle when driven.

(3) If necessary, tape a line on the floor 10 meters

(32.8 ft) away from and parallel to the wall.

(4) From the floor up 1.27 meters (5 ft), tape a line

on the wall at the centerline of the vehicle. Sight
along the centerline of the vehicle (from rear of vehi-
cle forward) to verify accuracy of the line placement.

(5) Rock vehicle side-to-side three times and allow

suspension to stabilize.

(6) Jounce front suspension three times by pushing

downward on front bumper and releasing.

(7) Measure the distance from the center of head-

lamp lens to the floor. Transfer measurement to the
alignment screen (with tape). Use this line for
up/down adjustment reference.

(8) Place a tape line 130 mm below and parallel to

the center of headlamp line.

(9) Measure distance from the centerline of the

vehicle to the center of each headlamp being aligned.
Transfer measurements to screen (with tape) to each
side of vehicle centerline. Use these lines for left/
right adjustment reference.

HEADLAMP ADJUSTMENT

A properly aimed low beam headlamp will project a

high intensity light pattern on the screen with the
horizontal cut-off line aligned with the tape line 130
mm (5.12 in.) below the headlamp centerline (Fig. 1).
The intersection of the horizontal and 15 degree cut-
off lines in the projected pattern should align to the
intersection of the headlamp centerline vertical tape
line and the tape line 130 mm (5.12 in.) below the
headlamp horizontal centerline. The high beams on a
vehicle with aero headlamps cannot be aligned. The
high beam pattern should be correct when the low
beams are aligned properly.

To adjust headlamp alignment, rotate alignment

screws (Fig. 2) to achieve the specified low beam hot
spot pattern.

XJ

LAMPS

8L - 3

2000 JEEP CHEROKEE

FOG LAMP ALIGNMENT

Prepare an alignment screen. Refer to the Align-

ment Screen Preparation paragraph in this section. A
properly aligned fog lamp will project a pattern on
the alignment screen 200 mm (8 in.) below the fog
lamp centerline and straight ahead (Fig. 3). To
improve visual interpretation of the fog lamp pattern
on the alignment screen, disable the headlamps by
disengaging the wire connectors from the headlamp
bulbs.

To adjust fog lamp alignment, rotate alignment

screws (Fig. 4) to achieve the specified pattern.

Fig. 2 Headlamp Beam Adustment Screws

1 – LEFT/RIGHT ADJUSTMENT SCREW
2 – UP/DOWN ADJUSTMENT SCREW
3 – HEADLAMP

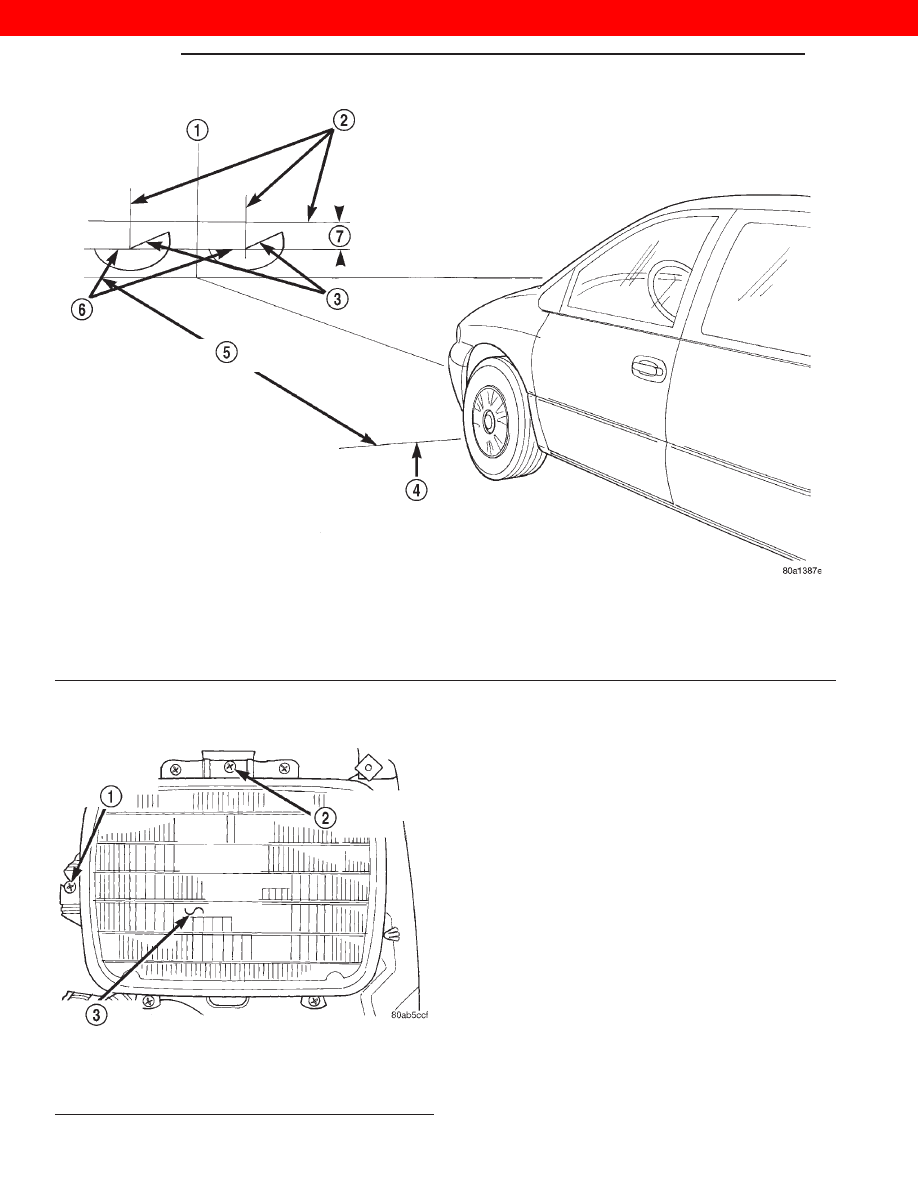

Fig. 1 Headlamp Alignment Screen—Typical

1 – CENTER OF VEHICLE
2 – CENTER OF HEADLAMPS
3 – 15° CUT-OFF LINE
4 – FRONT OF HEADLAMP

5 – 10 METERS (32.8 ft.)
6 – HORIZONTAL CUT-OFF LINE
7 – 130mm

8L - 4

LAMPS

XJ

ADJUSTMENTS (Continued)

2000 JEEP CHEROKEE

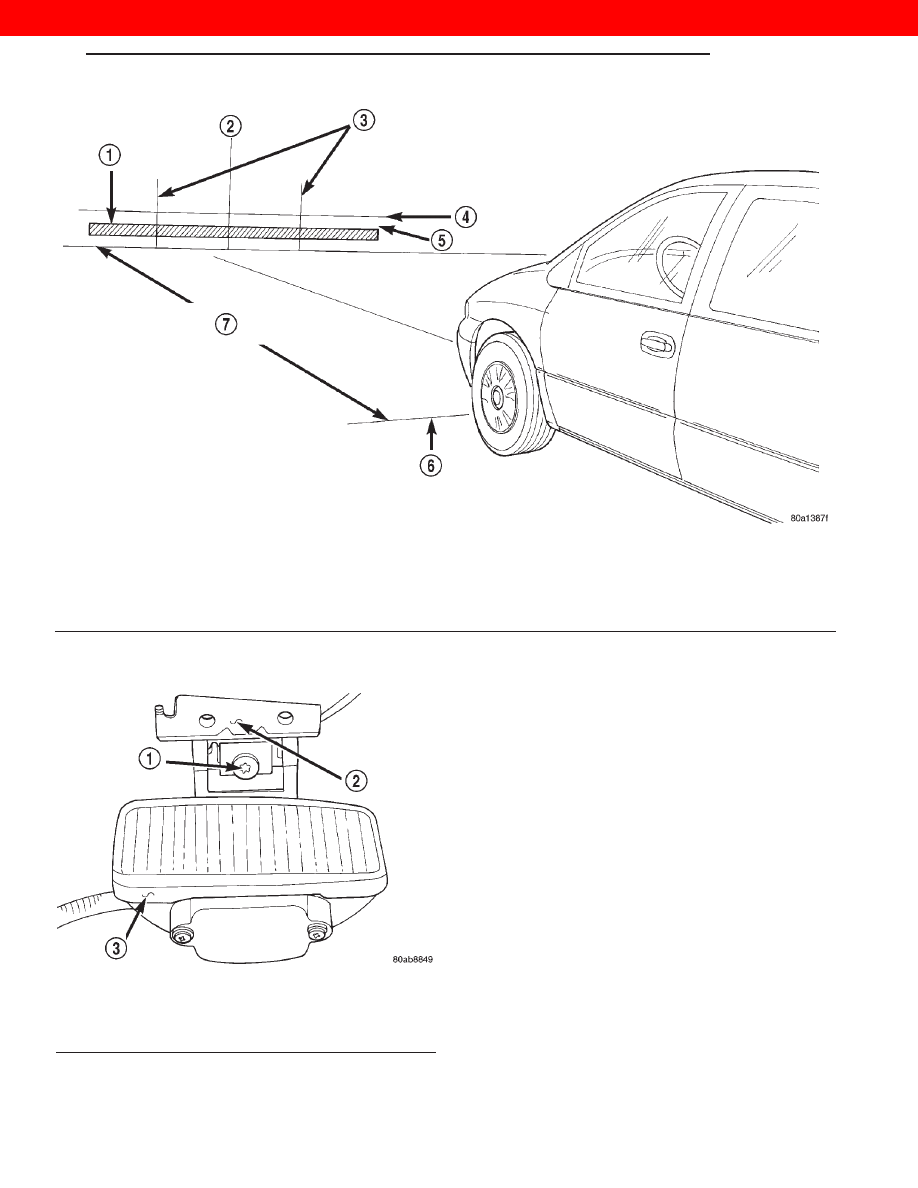

Fig. 3 Fog Lamp Alignment-Typical

1 – HIGH INTENSITY AREA
2 – CENTER OF VEHICLE
3 – VERTICAL CENTER OF FOG LAMP
4 – HORIZONTAL CENTER OF FOG LAMP

5 – 200mm (8 in.)
6 – FRONT OF FOG LAMP
7 – 10 METERS (32.8 ft.)

Fig. 4 Fog Lamp Beam Adjustment Screws

1 – ADJUSTMENT SCREW
2 – MOUNTING BRACKET
3 – FOG LAMP

XJ

LAMPS

8L - 5

ADJUSTMENTS (Continued)

2000 JEEP CHEROKEE
