BODY STRUCTURE

TABLE OF CONTENTS

page

page

GAP AND FLUSH

SPECIFICATIONS - GAP AND FLUSH

. . . . . . . . 90

OPENING DIMENSIONS

SPECIFICATIONS

BODY OPENING DIMENSIONS

. . . . . . . . . . . 93

SEALER LOCATIONS

SPECIFICATIONS

SEALER LOCATIONS

. . . . . . . . . . . . . . . . . . 98

STRUCTURAL ADHESIVE LOCATIONS

SPECIFICATIONS

. . . . . . . . . . . . . . . . . . . . . . 115

WELD LOCATIONS

SPECIFICATIONS

WELD LOCATIONS

. . . . . . . . . . . . . . . . . . . 124

GAP AND FLUSH

SPECIFICATIONS - GAP AND FLUSH

INDEX

DESCRIPTION

FIGURE

FRONT/SIDE DIMENSIONS

1

REAR/SIDE DIMENSIONS

2

23 - 90

BODY STRUCTURE

TJ

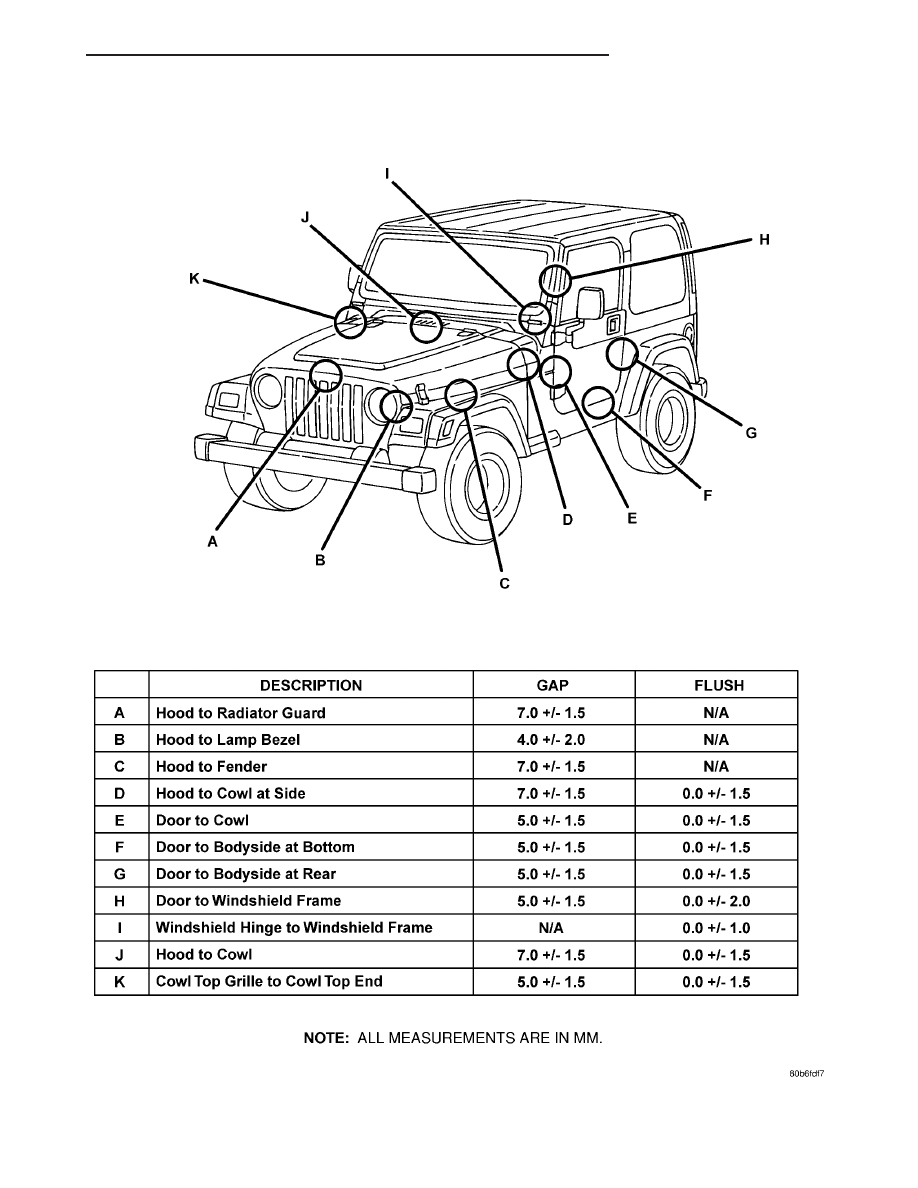

Fig. 1 FRONT/SIDE DIMENSIONS

TJ

BODY STRUCTURE

23 - 91

GAP AND FLUSH (Continued)

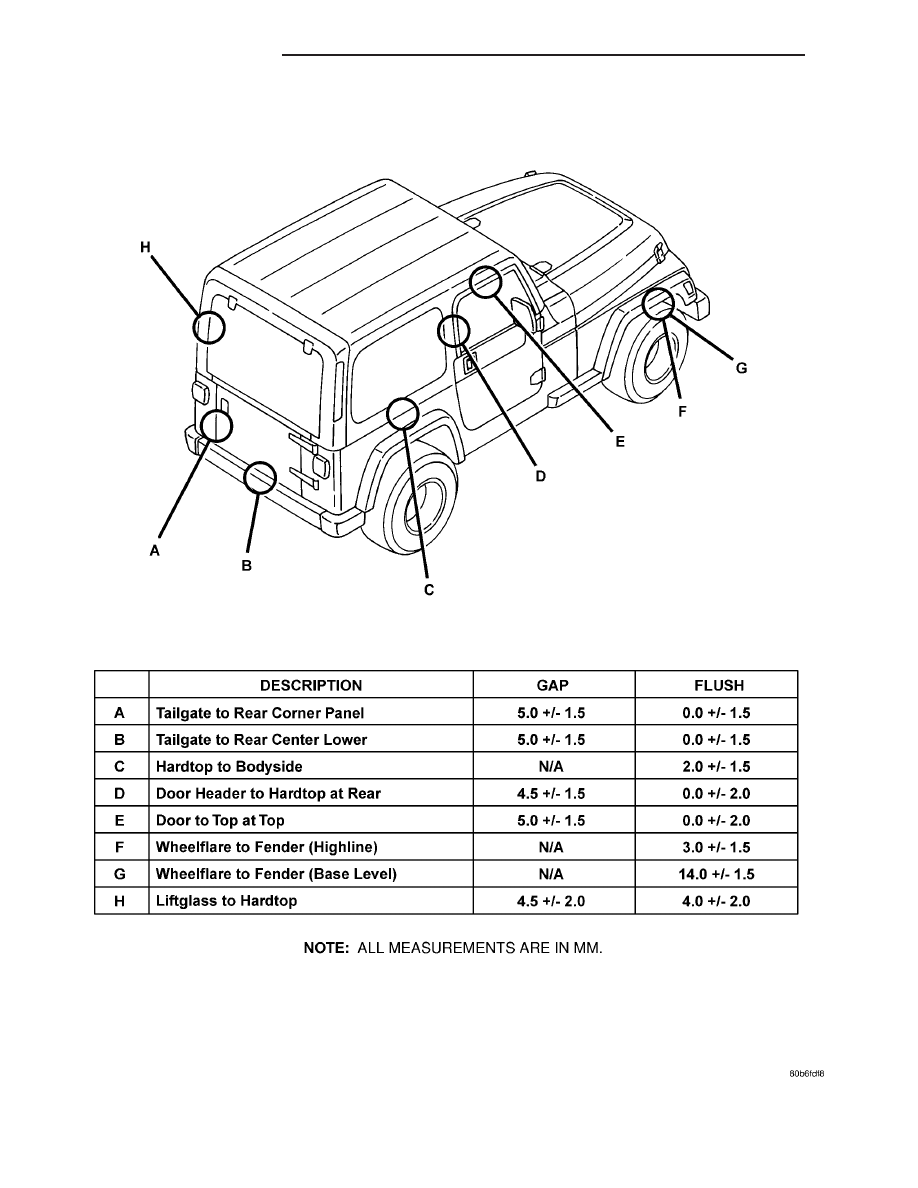

Fig. 2 REAR/SIDE DIMENSIONS

23 - 92

BODY STRUCTURE

TJ

GAP AND FLUSH (Continued)

OPENING DIMENSIONS

SPECIFICATIONS

BODY OPENING DIMENSIONS

INDEX

DESCRIPTION

FIGURE

WINDSHIELD OPENING

3

DOOR OPENING

4

QUARTER WINDOW OPENING

5

ENGINE COMPARTMENT

6

TAILGATE AND LIFTGATE OPENING

7

• A & B. Center of radius at bottom to center of

radius top.

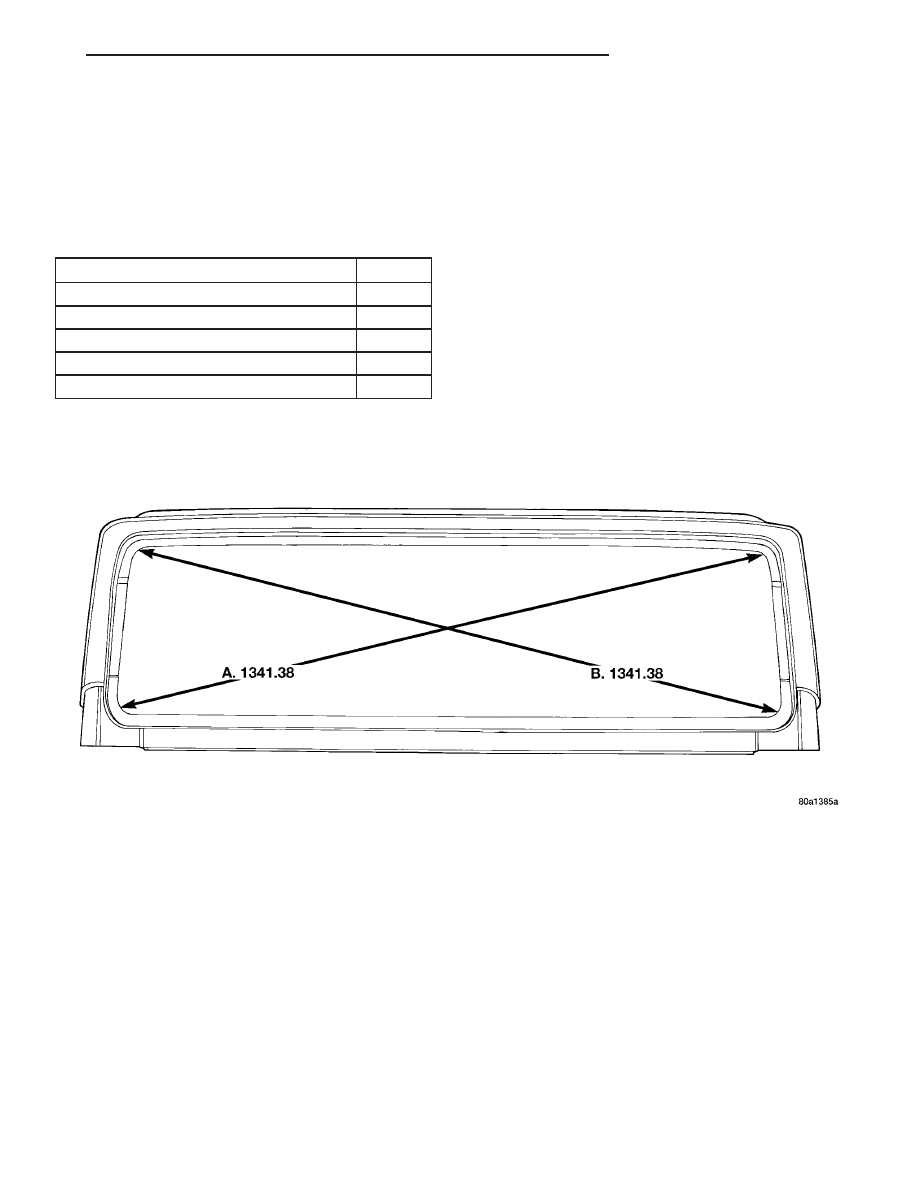

Fig. 3 WINDSHIELD OPENING

TJ

BODY STRUCTURE

23 - 93
