HOLDING CLUTCHES

DESCRIPTION

Two hydraulically applied multi-disc clutches are

used to hold planetary geartrain components station-
ary while the input clutches drive others. The 2/4 (2)
and Low/Reverse (3) clutches are considered holding
clutches and are contained at the rear of the trans-
mission case (Fig. 155).

OPERATION

NOTE: (Refer to 21 - TRANSMISSION/AUTOMATIC -
42RLE - DIAGNOSIS AND TESTING) for a collective
view of which clutch elements are applied at each
position of the selector lever.

2/4 CLUTCH

The 2/4 clutch is hydraulically applied in second

and fourth gears by pressurized fluid against the 2/4
clutch piston. When the 2/4 clutch is applied, the
front sun gear assembly is held or grounded to the
transmission case.

LOW/REVERSE CLUTCH

The Low/Reverse clutch is hydraulically applied in

park, reverse, neutral, and first gears by pressurized
fluid against the Low/Reverse clutch piston. When
the Low/Reverse clutch is applied, the front planet
carrier/rear annulus assembly is held or grounded to
the transmission case.

INPUT CLUTCH ASSEMBLY

DISASSEMBLY

(1) Mount input clutch assembly to Input Clutch

Pressure Fixture (Tool 8391).

(2) Tap down (2) reverse clutch reaction plate (4)

to release pressure from snap ring (Fig. 156).

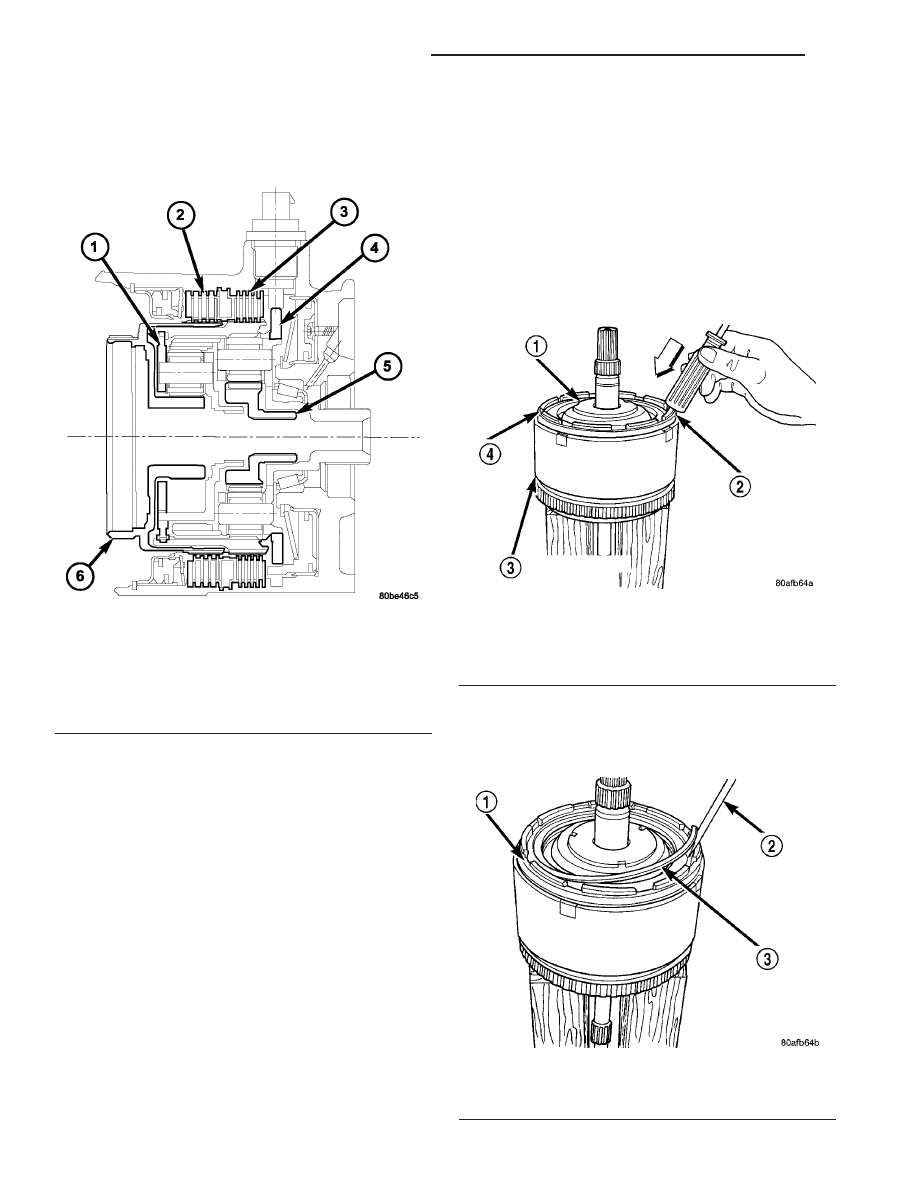

Fig. 155 2/4 and Low/Reverse Clutches

1 - FRONT PLANET CARRIER/REAR ANNULUS
2 - 2/4 CLUTCH
3 - L/R CLUTCH
4 - REAR PLANET CARRIER/FRONT ANNULUS
5 - REAR SUN GEAR
6 - FRONT SUN GEAR ASSEMBLY

Fig. 156 Tapping Reaction Plate

1 - #4 THRUST PLATE (SELECT)
2 - TAP DOWN REVERSE CLUTCH REACTION PLATE TO
REMOVE OR INSTALL SNAP RING
3 - INPUT CLUTCH RETAINER
4 - REVERSE CLUTCH REACTION PLATE

Fig. 157 Reverse Clutch Snap Ring

1 - REACTION PLATE
2 - SCREWDRIVER
3 - REVERSE CLUTCH SNAP RING (SELECT)

21 - 114

AUTOMATIC TRANSMISSION - 42RLE

TJ

(3) Remove reverse clutch snap ring (3) (Fig. 157).

(4) Pry up reverse clutch reaction plate (1) (Fig.

158).

(5) Remove reverse clutch reaction plate (1) (Fig.

159).

NOTE: Tag reverse clutch pack for reassembly iden-
tification.

(6) Remove the reverse clutch pack (two fibers/one

steel) (1, 2) (Fig. 160).

(7) Remove the OD/Reverse reaction plate (1) snap

ring (3) (Fig. 161).

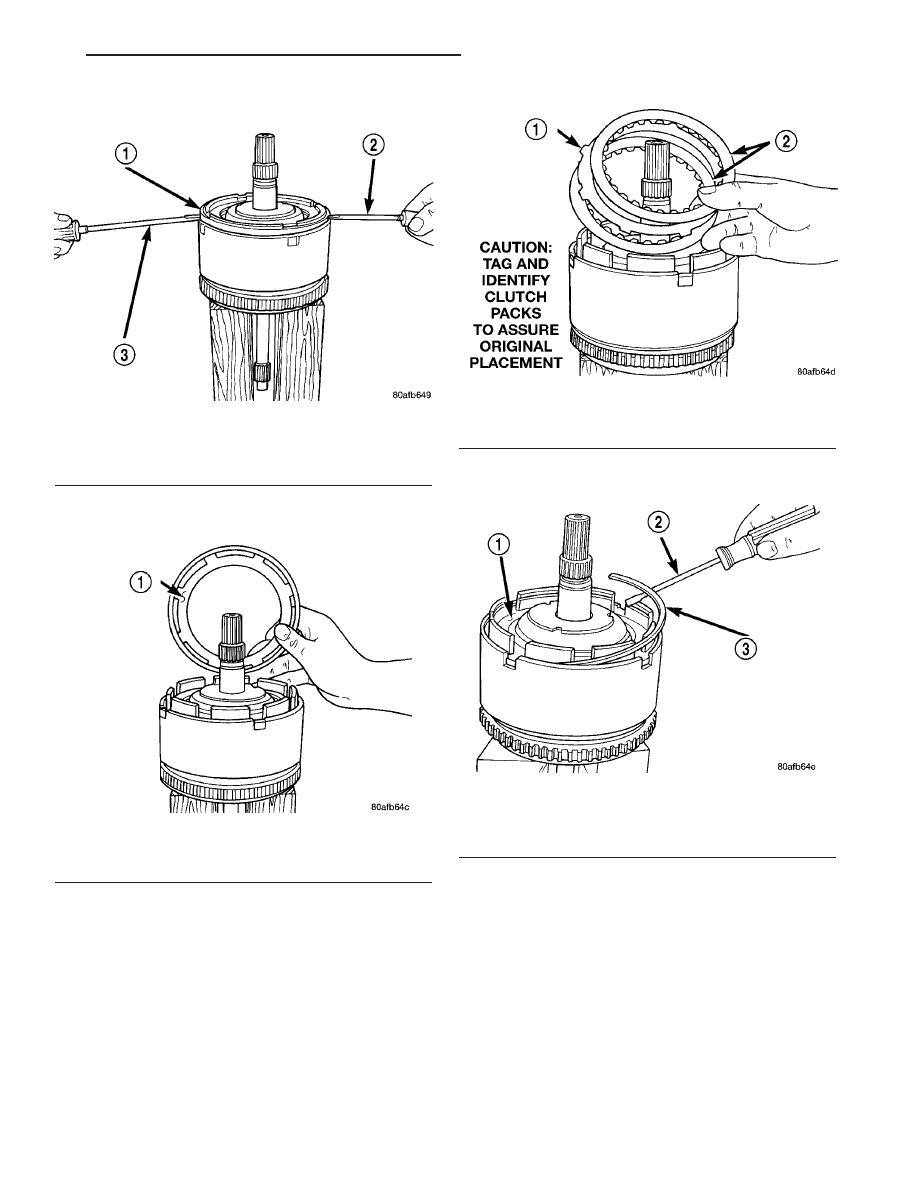

Fig. 158 Pry Reverse Clutch Reaction Plate

1 - REVERSE CLUTCH REACTION PLATE
2 - SCREWDRIVER
3 - SCREWDRIVER

Fig. 159 Reverse Clutch Reaction Plate

1 - REVERSE CLUTCH REACTION PLATE (INSTALL FLAT SIDE
DOWN)

Fig. 160 Reverse Clutch Pack

1 - REVERSE CLUTCH PLATE
2 - REVERSE CLUTCH DISC

Fig. 161 OD/Reverse Pressure Plate Snap Ring

1 - OD/REVERSE PRESSURE PLATE
2 - SCREWDRIVER
3 - OD/REVERSE PRESSURE PLATE SNAP RING

TJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 115

INPUT CLUTCH ASSEMBLY (Continued)

(8) Remove OD/Reverse pressure plate (1) (Fig.

162).

(9) Remove OD/Reverse reaction plate wave snap

ring (2) (Fig. 163).

(10) Remove OD shaft/hub and OD clutch pack (1)

(Fig. 164).

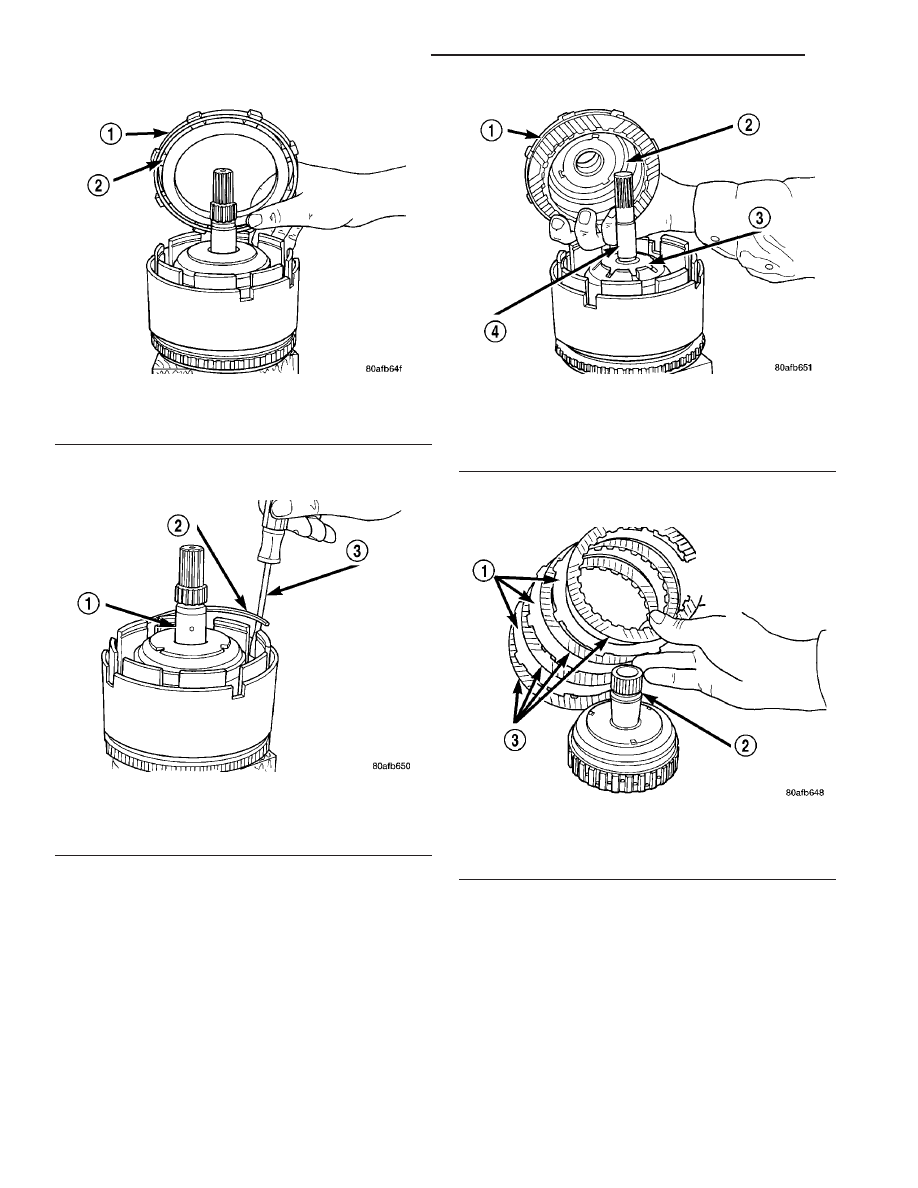

Fig. 162 OD/Reverse Reaction Plate

1 - OD/REVERSE PRESSURE PLATE (STEP SIDE DOWN)
2 - (STEP SIDE DOWN)

Fig. 163 Waved Snap Ring

1 - OVERDRIVE SHAFT ASSEMBLY
2 - OD/REVERSE CLUTCH WAVED SNAP RING
3 - SCREWDRIVER

Fig. 164 Remove OD Clutch Pack

1 - OVERDRIVE SHAFT ASSEMBLY AND OD CLUTCH PACK
2 - #3 THRUST PLATE
3 - #3 THRUST WASHER
4 - UNDERDRIVE SHAFT ASSEMBLY

Fig. 165 Overdrive Clutch Pack

1 - OVERDRIVE CLUTCH PLATE
2 - OVERDRIVE SHAFT ASSEMBLY
3 - OVERDRIVE CLUTCH DISC

21 - 116

AUTOMATIC TRANSMISSION - 42RLE

TJ

INPUT CLUTCH ASSEMBLY (Continued)

NOTE: Tag overdrive clutch pack for reassembly
identification.

(11) Remove the overdrive clutch (1, 3) from the

overdrive hub/shaft (2) (Fig. 165).

(12) Remove and inspect number 3 and 4 thrust

plates (1, 3) (Fig. 166).

(13) Remove the underdrive shaft assembly (2)

(Fig. 167).

(14) Remove the number 2 needle bearing (1) (Fig.

168).

(15) Remove the OD/UD reaction plate tapered

snap ring (1) (Fig. 169).

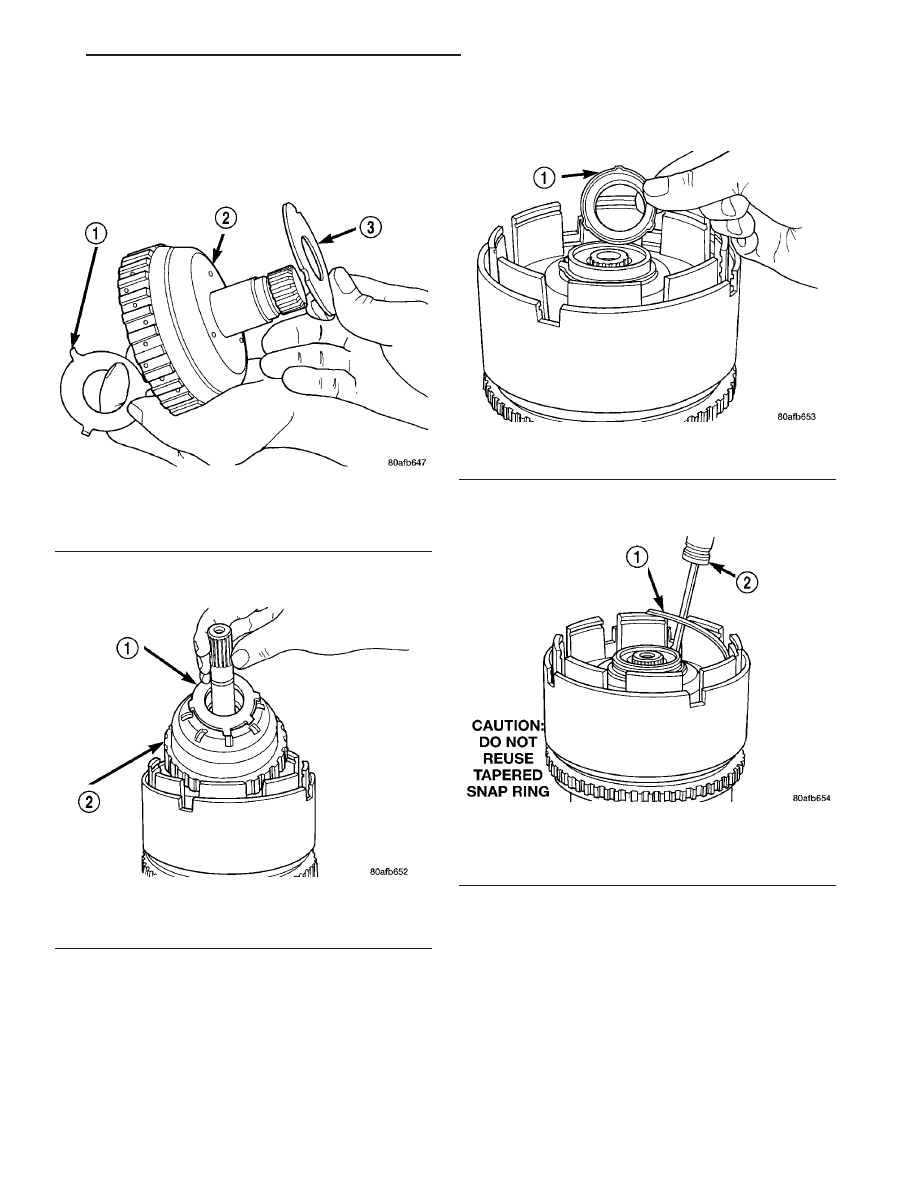

Fig. 166 #3 and #4 Thrust Washers

1 - #3 THRUST PLATE (3 TABS)
2 - OD SHAFT ASSEMBLY
3 - #4 THRUST PLATE (3 SLOTS)

Fig. 167 Underdrive Shaft Assembly

1 - #3 THRUST WASHER (5 TABS)
2 - UNDERDRIVE SHAFT ASSEMBLY

Fig. 168 No 2 Needle Bearing

1 - #2 NEEDLE BEARING (NOTE 3 TABS)

Fig. 169 Tapered Snap Ring

1 - OVERDRIVE/UNDERDRIVE CLUTCHES REACTION PLATE
TAPERED SNAP RING
2 - SCREWDRIVER (DO NOT SCRATCH REACTION PLATE)

TJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 117

INPUT CLUTCH ASSEMBLY (Continued)
