SPECIFICATIONS - NSG370

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Drain Plug

30

22

-

Fill Plug

30

22

-

Shift Tower Bolts

14

10

-

Housing Bolts

28

20

-

Transmission Mounting

Bolts

38

28

-

Input Shaft Retainer Bolts

9

-

80

Bearing Retainer Bolts

10

-

88

Shift Rail Support Bolts

8

-

71

Idler Gear Shaft Bolt

20

15

-

Countershaft Bolt

100

74

-

SPECIAL TOOLS

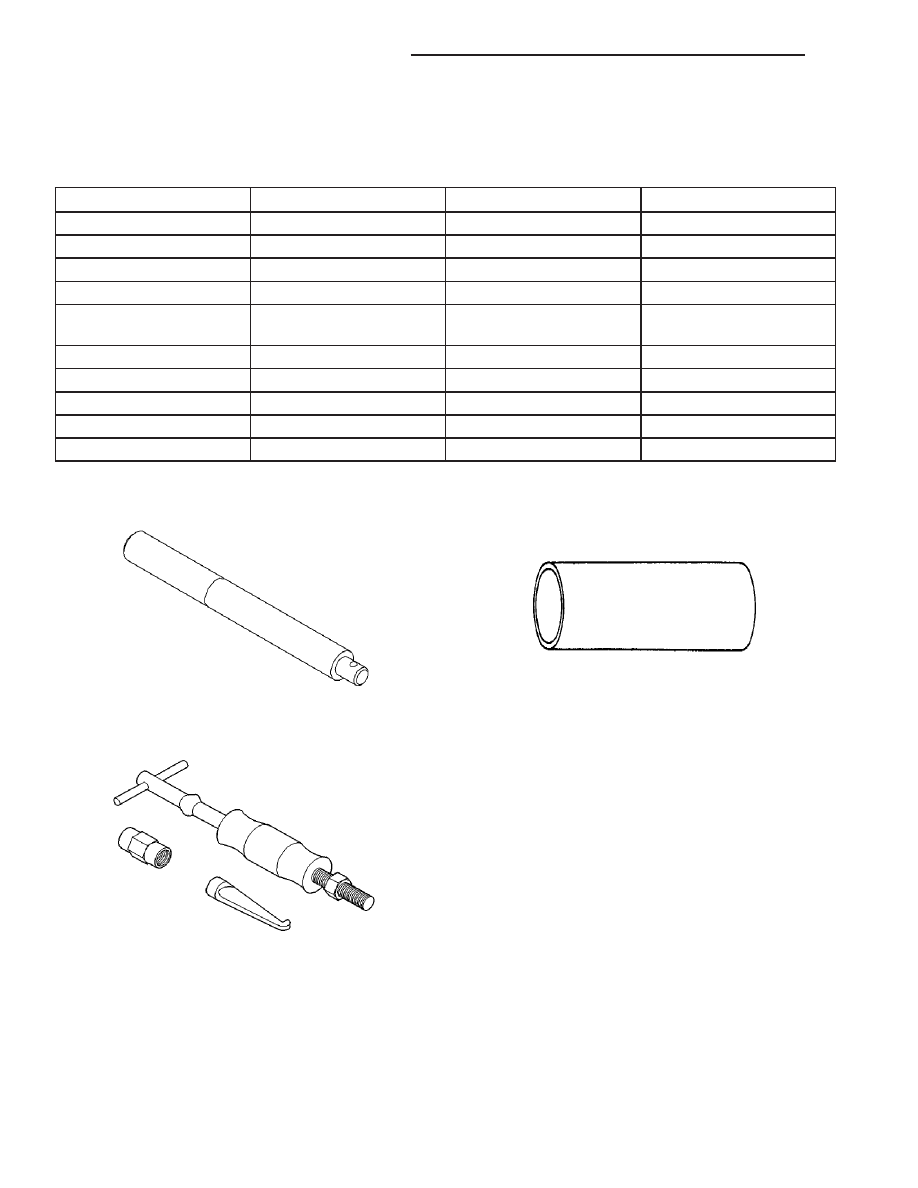

HANDLE C-4171

SLIDE HAMMER C-637

HUB INSTALLER W-262

21 - 34

MANUAL TRANSMISSION - NSG370

TJ

MANUAL TRANSMISSION - NSG370 (Continued)

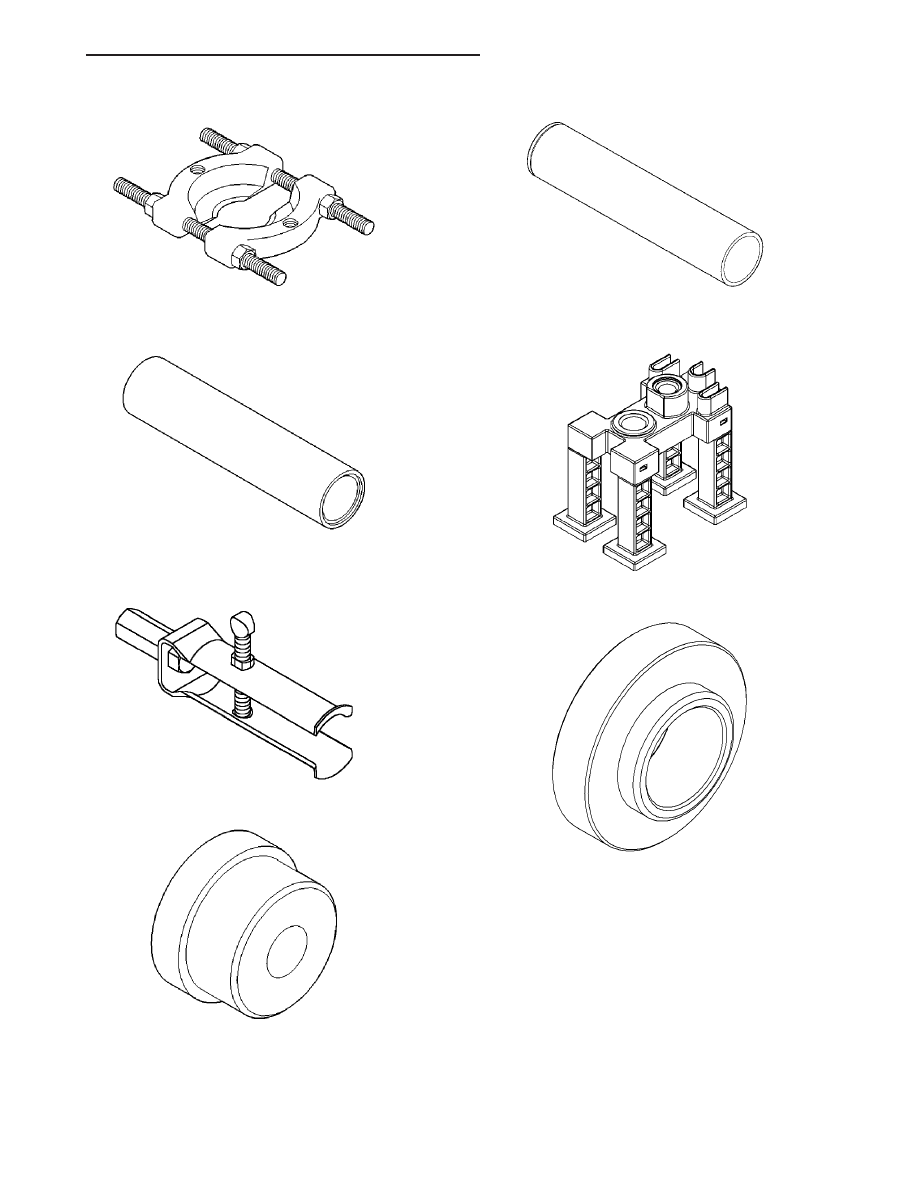

BEARING SPLITTER 1130

BEARING INSTALLER 6448A

BEARING REMOVER 7794-A

PLUG INSTALLER 7829-A

HUB INSTALLER 8228

BUILD FIXTURE 9633

SEAL INSTALLER 9635

TJ

MANUAL TRANSMISSION - NSG370

21 - 35

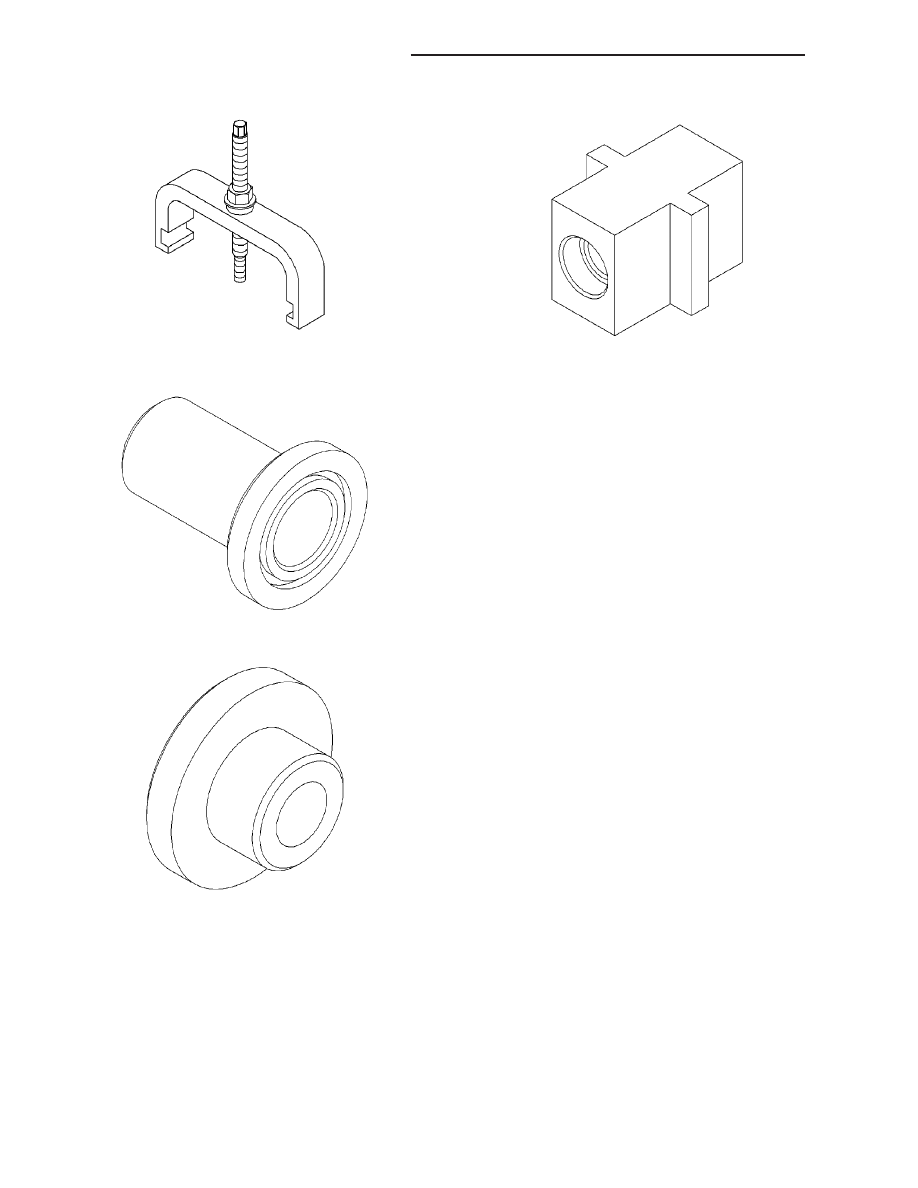

MANUAL TRANSMISSION - NSG370 (Continued)

SHAFT REMOVER/INSTALLER 9636

SEAL INSTALLER 9638

BEARING INSTALLER 9643

MAINSHAFT BUILD FIXTURE 9648

21 - 36

MANUAL TRANSMISSION - NSG370

TJ

MANUAL TRANSMISSION - NSG370 (Continued)
