Jeep Wrangler TJ. Manual - part 484

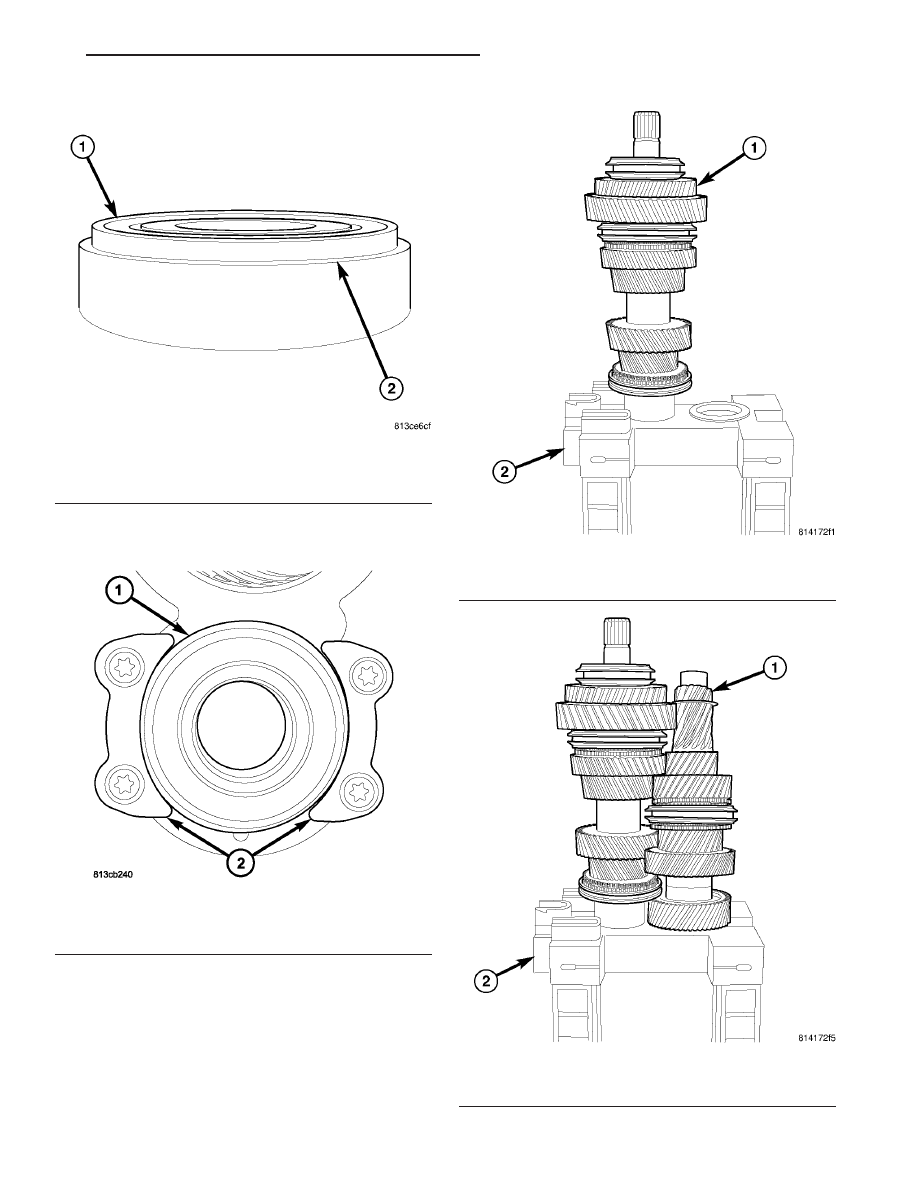

(5) Install countershaft bearing (1) (Fig. 98) into

housing with bearing retainer lip (2) facing up.

(6) Install countershaft bearing (1) (Fig. 99) retain-

ers (2) and tighten bolts to 10 N·m (88 in. lbs.).

FINAL ASSEMBLY

(1) Install mainshaft (1) onto Build Fixture 9633

(2) (Fig. 100).

(2) Install countershaft (1) onto Build Fixture 9633

(2) (Fig. 101).

Fig. 98 BEARING RETAINER LIP

1 - COUNTERSHAFT BEARING
2 - BEARING RETAINER LIP

Fig. 99 COUNTERSHAFT BEARING RETAINER

1 - COUNTERSHAFT BEARING
2 - RETAINERS

Fig. 100 MAINSHAFT IN FIXTURE

1 - MAINSHAFT
2 - FIXTURE

Fig. 101 COUNTERSHAFT IN FIXTURE

1 - COUNTERSHAFT
2 - FIXTURE

TJ

MANUAL TRANSMISSION - NSG370

21 - 27

MANUAL TRANSMISSION - NSG370 (Continued)

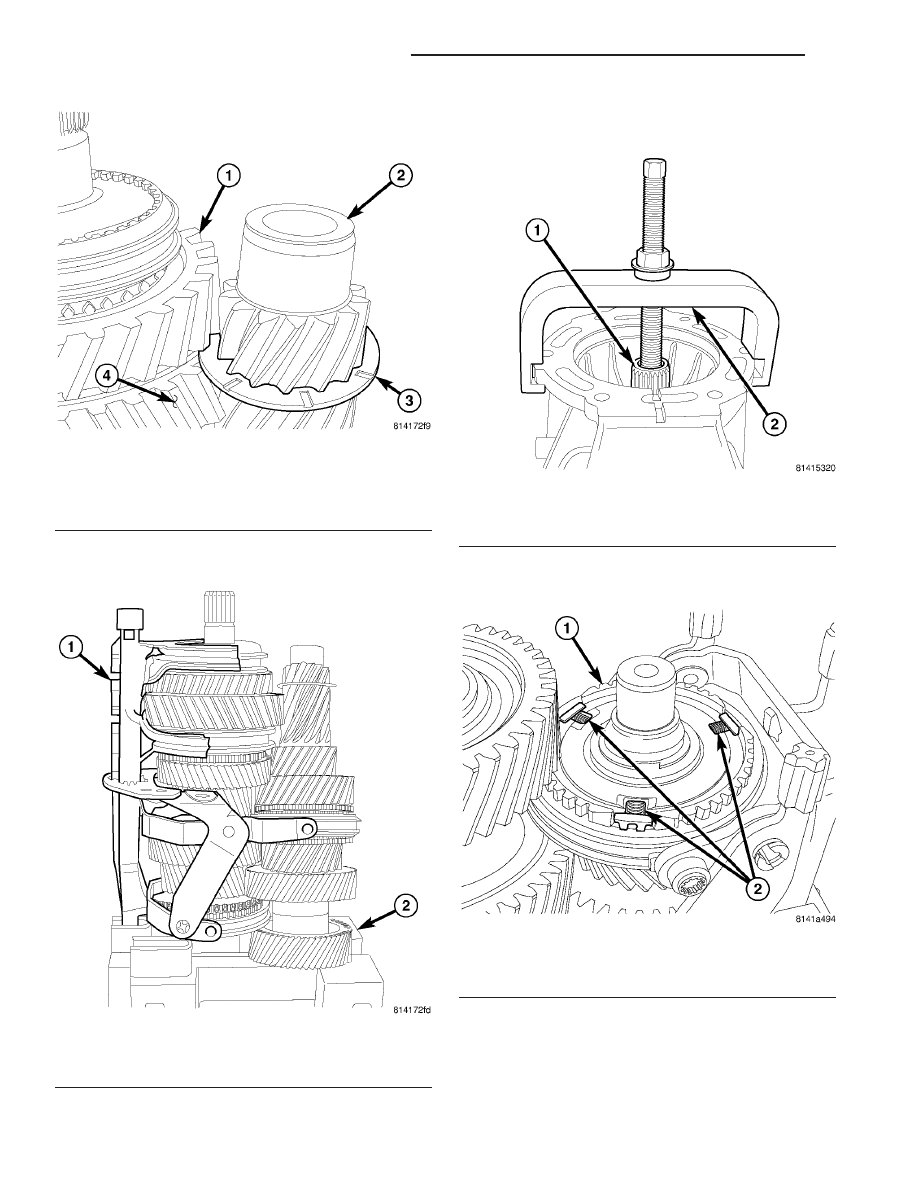

(3) Install oil slinger (3) on countershaft (2)

between reverse (1) and first gear (4) (Fig. 102).

(4) Install shift rails and forks (1) onto Build Fix-

ture 9633 (2) and countershaft/mainshaft. (Fig. 103).

(5) Install rear housing on mainshaft (1) (Fig. 104)

with Installer 9636 (2).

(6) Remove rear housing with mainshaft, counter-

shaft and shift rails from fixture. Set assembly on
rear housing with shafts pointing up.

(7) Install 5-6 synchronizer hub (1) (Fig. 105)

detents, springs, and balls (2).

Fig. 102 OIL SILINGER

1 - REVERSE GEAR
2 - COUNTERSHAFT
3 - OIL SLINGER
4 - FIRST GEAR

Fig. 103 SHIFT RAILS/FORKS IN FIXTURE

1 - SHIFT RAILS/FORKS
2 - FIXTURE

Fig. 104 MAINSHAFT INSTALLER

1 - MAINSHAFT
2 - REMOVER/INSTALLER

Fig. 105 5-6 SYNCRO DETENTS

1 - HUB
2 - DETENTS

21 - 28

MANUAL TRANSMISSION - NSG370

TJ

MANUAL TRANSMISSION - NSG370 (Continued)

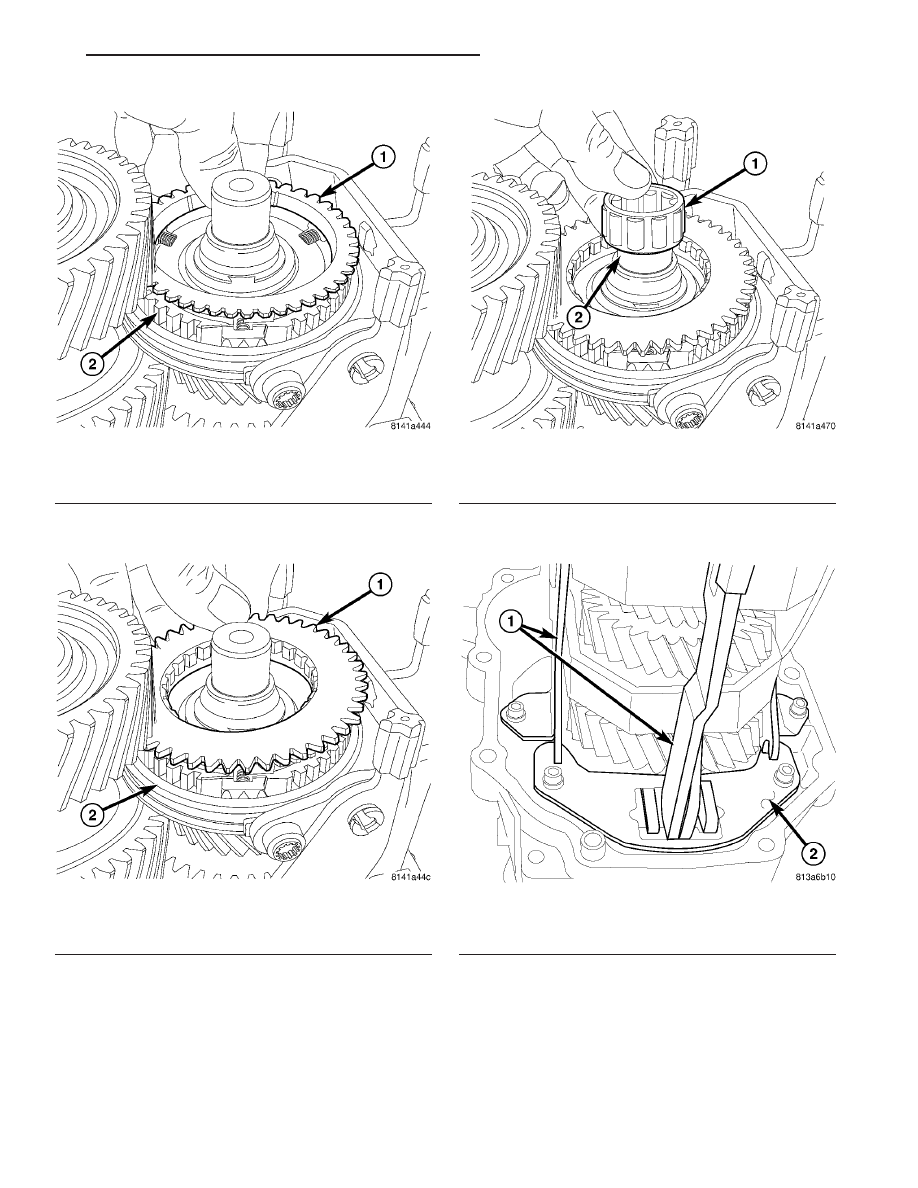

(8) Install fifth gear synchronizer friction ring (1)

(Fig. 106) on 5-6 synchronizer hub (2).

(9) Install fifth gear (Fig. 107) blocker ring (1) on

5-6 synchronizer hub (2). Then hold blocker ring and
center synchronizer sleeve.

(10) Install input shaft (Fig. 108) roller bearing (1)

on mainshaft (2)..

(11) Install shift rail (1) (Fig. 109) support plate (2)

bolts and tighten to 8 N·m (71 in. lbs.).

Fig. 106 FIFTH GEAR FRICTION RING

1 - FRICTION RING
2 - HUB

Fig. 107 FIFTH GEAR BLOCKER RING

1 - BLOCKER RING
2 - HUB

Fig. 108 INPUT SHAFT ROLLER BEARING

1 - ROLLER BEARING
2 - MAINSHAFT

Fig. 109 SHIFT RAIL SUPPORT PLATE

1 - SHIFT RAILS
2 - SUPPORT PLATE

TJ

MANUAL TRANSMISSION - NSG370

21 - 29

MANUAL TRANSMISSION - NSG370 (Continued)

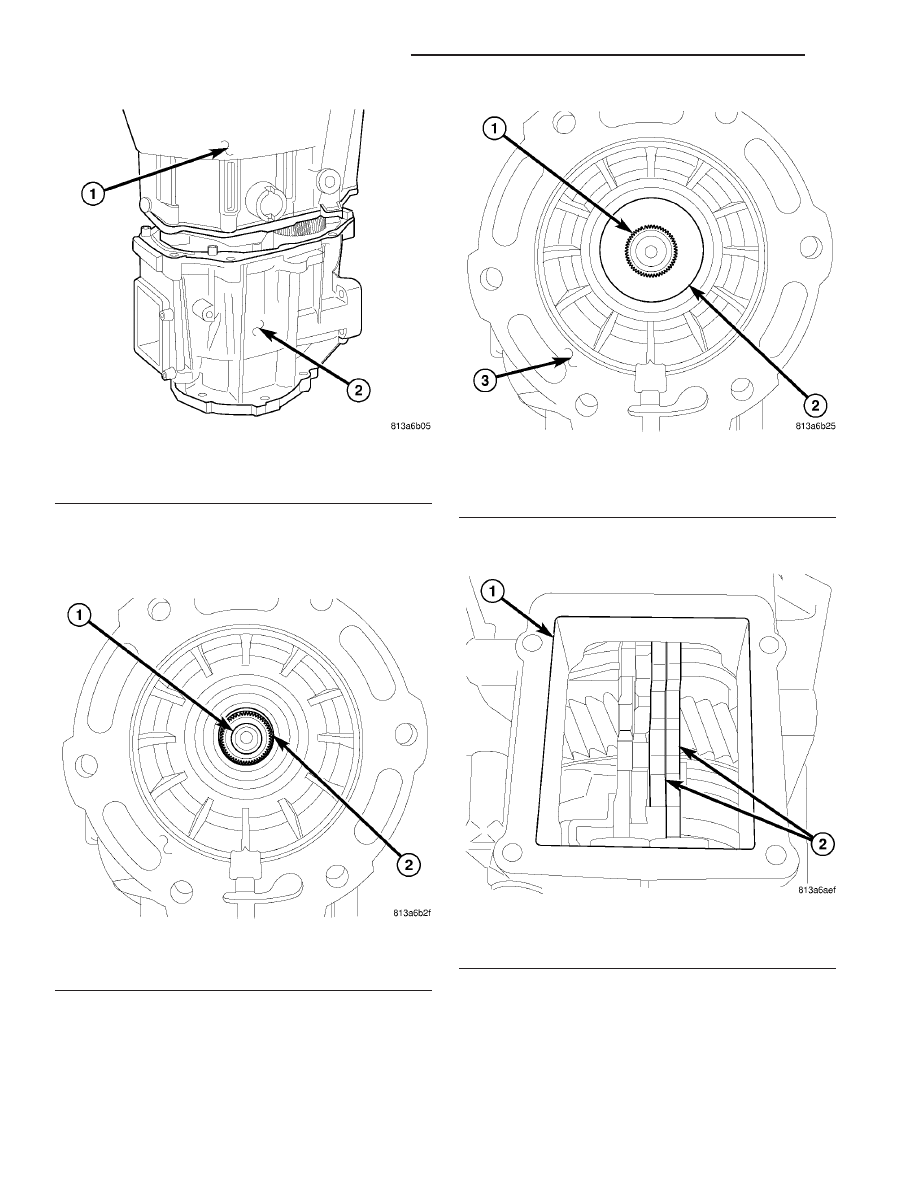

(12) Apply MOPAR

t Gasket Maker to front hous-

ing.

(13) Install front housing (1) (Fig. 110) on rear

housing (2) and tighten bolts to 28 N·m (21 ft. lbs.).

(14) Install output shaft (1) (Fig. 111) snap ring (2)

4x4 only.

(15) Install output shaft (1) (Fig. 112) seal (2) in

rear housing with Installer 9638.

(16) Through the shift tower opening (1) (Fig. 113)

move two shift rails (2) forward to lock the transmis-
sion in two gear.

Fig. 110 SPLIT HOUSING

1 - FRONT HOUSING
2 - REAR HOUSING

Fig. 111 OUTPUT SHAFT SNAP RING

1 - OUTPUT SHAFT
2 - SNAP RING

Fig. 112 OUTPUT SHAFT SEAL

1 - OUTPUT SHAFT
2 - SEAL
3 - REAR HOUSING

Fig. 113 SHIFT TOWER OPENING

1 - SHIFT TOWER OPENING
2 - SHIFT RAILS

21 - 30

MANUAL TRANSMISSION - NSG370

TJ

MANUAL TRANSMISSION - NSG370 (Continued)
