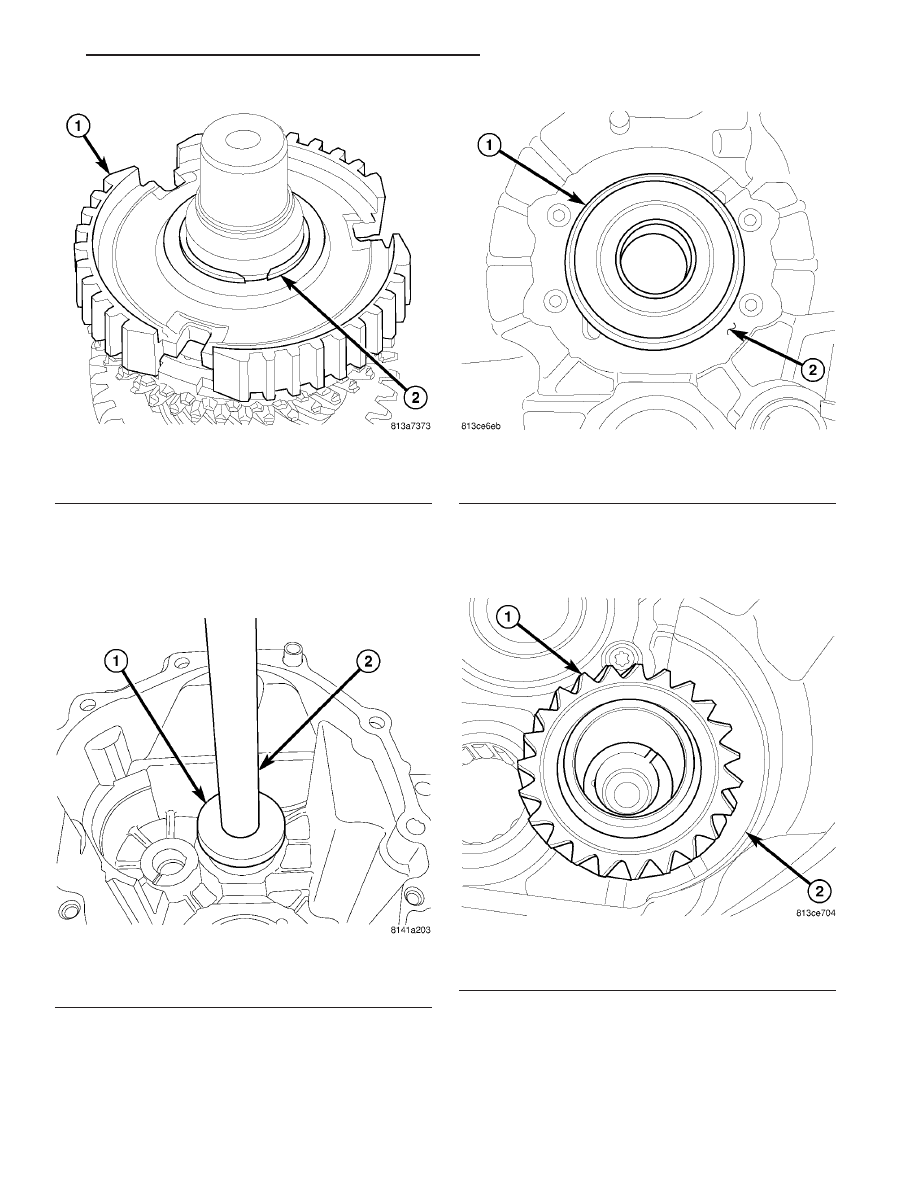

(27) Install 5-6 synchronizer hub (1) (Fig. 82) snap

ring (2).

(28) Install 5-6 synchronizer sleeve on hub (1).

REAR HOUSING

(1) Install countershaft bearing (Fig. 83) into rear

housing with Installer 9643 (1) and Handle C-4171.

(2) Install mainshaft bearing (1) (Fig. 84) into

housing (2).

(3) Install bearing retainer and tighten bolts to 10

N·m (7.3 ft. lbs.).

(4) Install reverse idler gear (1) (Fig. 85) into hous-

ing (2).

Fig. 82 5-6 SYNCHRO HUB SNAP RING

1 - SYNCHRONIZER HUB
2 - SNAP RING

Fig. 83 REAR COUNTERSHAFT BEARING

1 - INSTALLER
2 - HANDLE

Fig. 84 REAR HOUSING MAINSHAFT BEARING

1 - MAINSHAFT BEARING
2 - HOUSING

Fig. 85 REVERSE IDLER GEAR

1 - REVERSE IDLER GEAR
2 - HOUSING

TJ

MANUAL TRANSMISSION - NSG370

21 - 23

MANUAL TRANSMISSION - NSG370 (Continued)

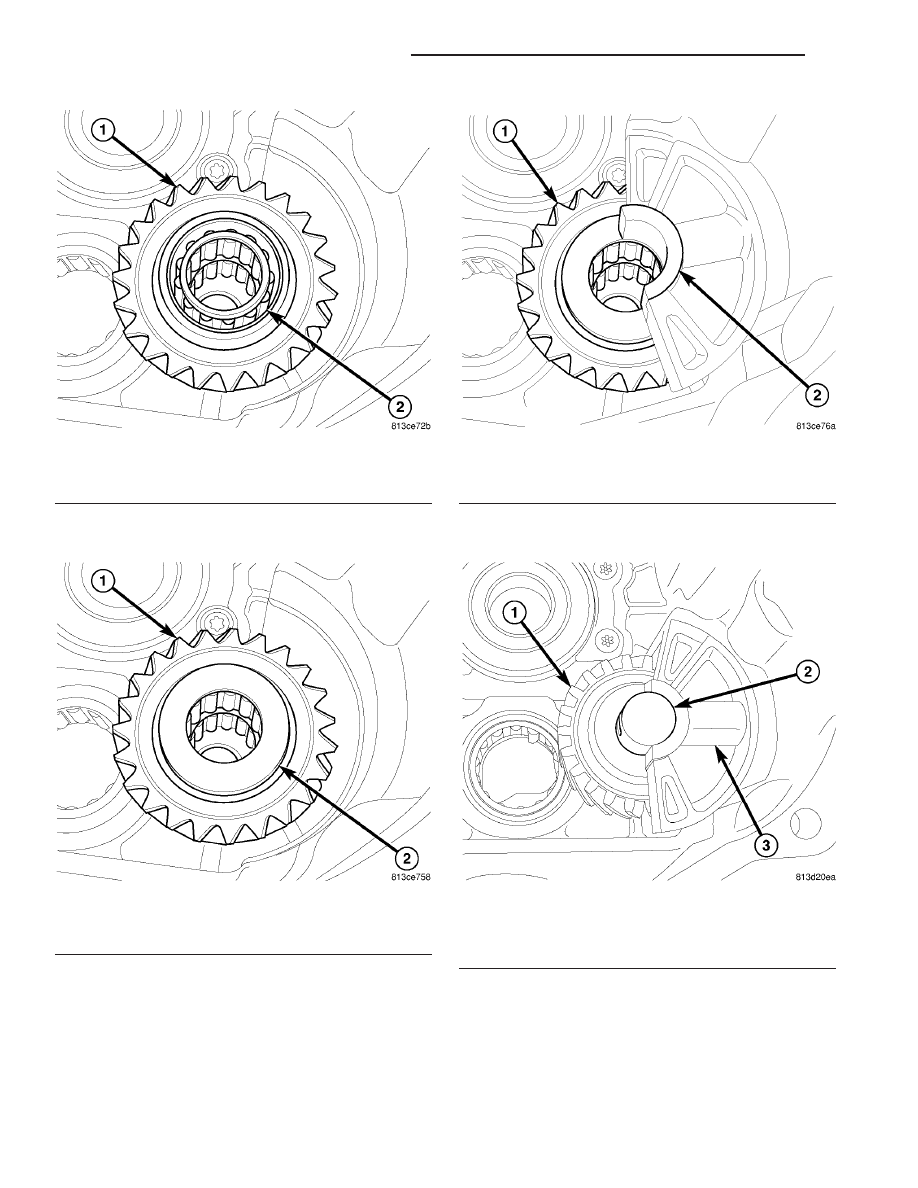

(5) Install idler gear (1) (Fig. 86) bearing (2) into

gear.

(6) Install idler gear (1) (Fig. 87) thrust washer (2)

on idler gear.

(7) Install idler gear (1) (Fig. 88) shaft support (2)

into housing.

(8) Install idler gear (1) (Fig. 89) shaft (2) with

shaft bolt hole alined with shaft support hole (3).

Fig. 86 IDLER GEAR BEARING

1 - REVERSE IDLER GEAR
2 - BEARING

Fig. 87 IDLER GEAR THRUST WASHER

1 - REVERSE IDLER GEAR
2 - THRUST WASHER

Fig. 88 IDLER SHAFT SUPPORT

1 - REVERSE IDLER GEAR
2 - SHAFT SUPPORT

Fig. 89 IDLER GEAR SHAFT

1 - IDLER GEAR
2 - IDLER GEAR SHAFT
3 - SHAFT SUPPORT HOLE

21 - 24

MANUAL TRANSMISSION - NSG370

TJ

MANUAL TRANSMISSION - NSG370 (Continued)

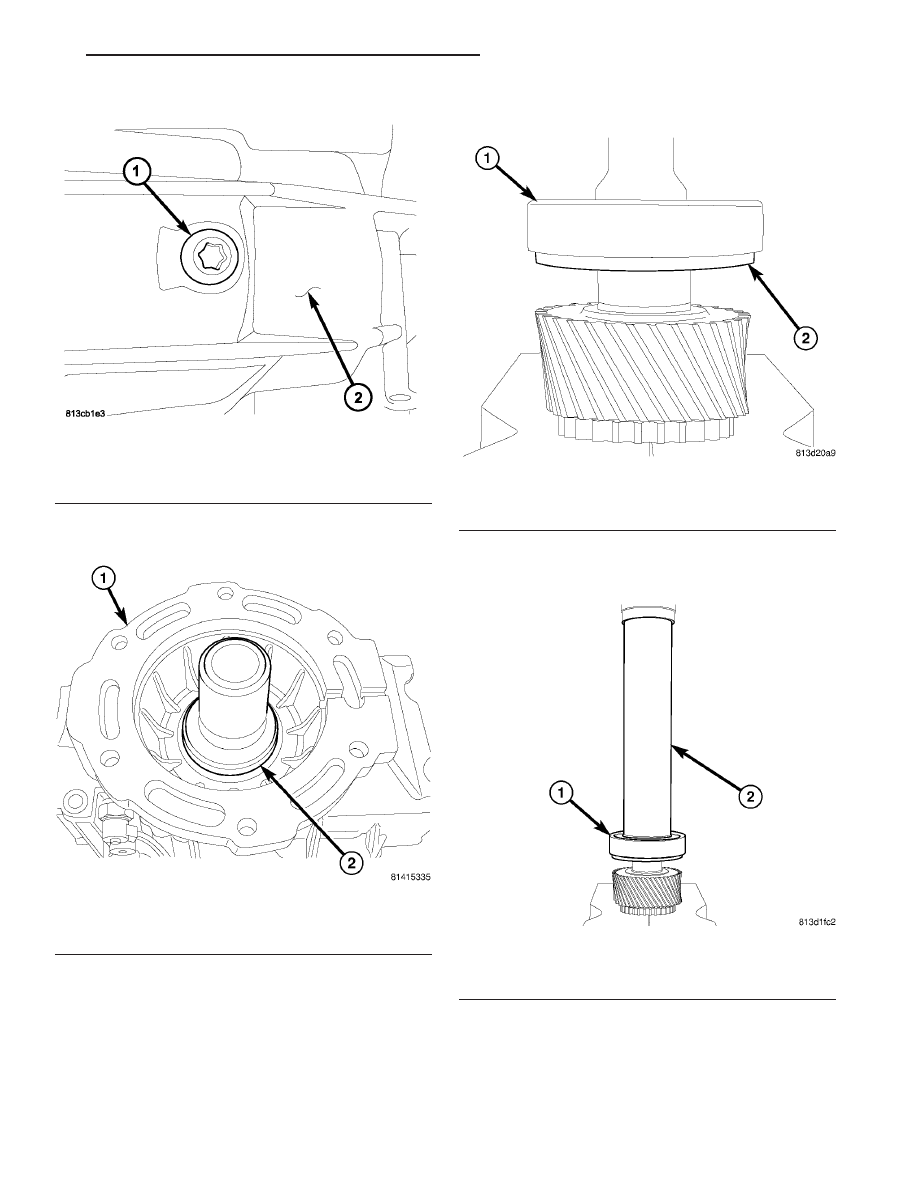

(9) Install idler gear shaft bolt (1) (Fig. 90) into

the housing (2) and tighten to 20 N.m (15 ft. lbs.).

(10) Install 4x4 output shaft seal into rear housing

(1) with Installer 9638 (2) (Fig. 91). Install 4x2 out-
put shaft seal into rear housing with Installer 9635
and Tube 6448A.

INPUT SHAFT

(1) Install input shaft bearing (1) (Fig. 92) on

input shaft with the bearing retainer lip (2) facing
fifth gear.

(2) Install input shaft bearing (1) (Fig. 93) with

Installer 6448A (2) and a press.

Fig. 90 IDLER SHAFT BOLT

1 - IDLER GEAR SHAFT BOLT
2 - HOUSING

Fig. 91 OUTPUT SHAFT SEAL 4X4

1 - HOUSING
2 - INSTALLER

Fig. 92 INPUT SHAFT BEARING LIP

1 - INPUT SHAFT BEARING
2 - BEARING RETAINER LIP

Fig. 93 INPUT SHAFT BEARING INSTALLER

1 - BEARING
2 - INSTALLER

TJ

MANUAL TRANSMISSION - NSG370

21 - 25

MANUAL TRANSMISSION - NSG370 (Continued)

FRONT HOUSING

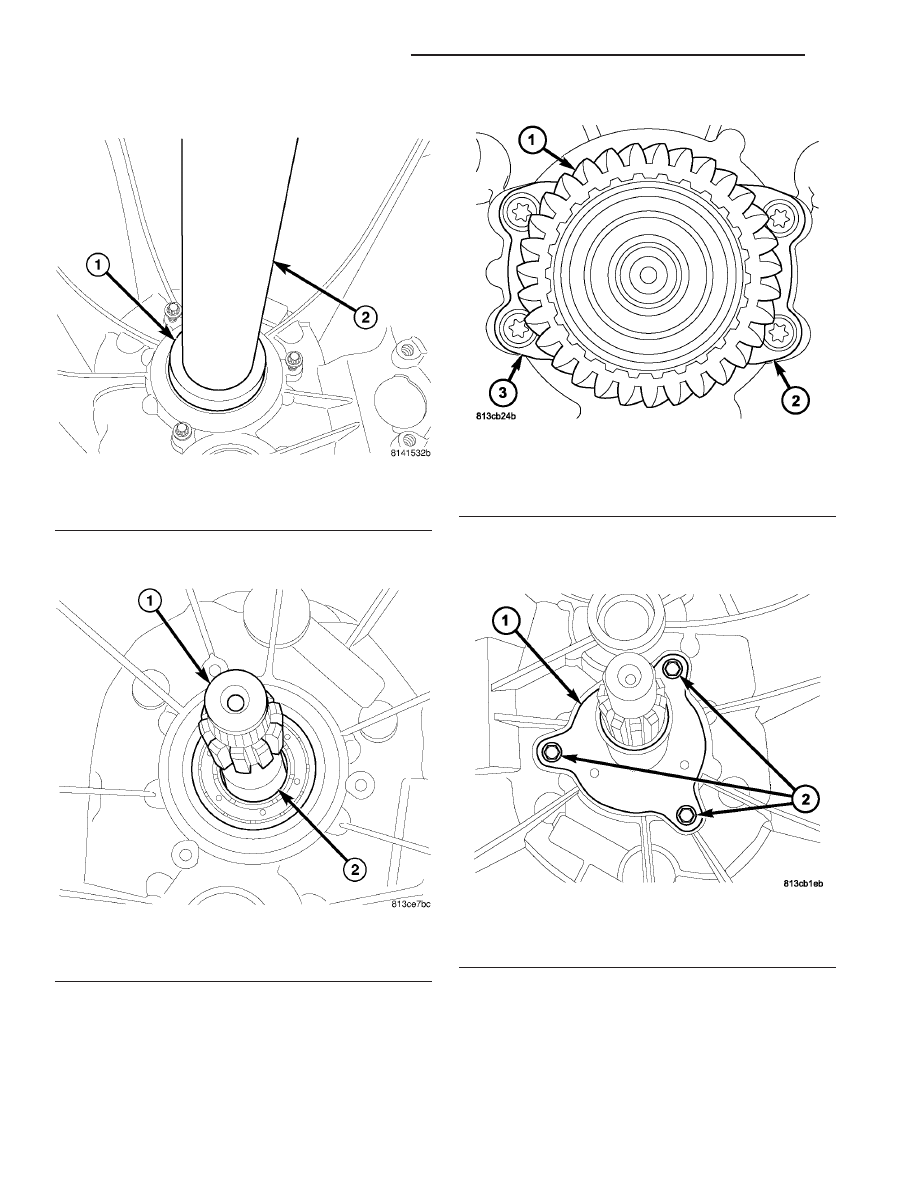

(1) Install input shaft seal (Fig. 94) with Installer

9635 (1) tube 6448A (2).

(2) Install input shaft (1) (Fig. 95) with bearing (2)

into housing.

(3) Install input shaft (1) (Fig. 96) bearing retain-

ers (2, 3) and tighten bolts to 10 N·m (88 in. lbs.).

(4) Install input shaft retainer (1) (Fig. 97) and

tighten bolts (2) to 9 N·m (80 in. lbs.).

Fig. 94 INPUT SHAFT SEAL INSTALLER

1 - INSTALLER
2 - TUBE

Fig. 95 INPUT SHAFT IN HOUSING

1 - INPUT SHAFT
2 - BEARING

Fig. 96 INPUT SHAFT BEARING RETAINER

1 - INPUT SHAFT
2 - BEARING RETAINER
3 - BEARING RETAINER

Fig. 97 INPUT SHAFT RETAINER

1 - INPUT SHAFT RETAINER
2 - BOLTS
