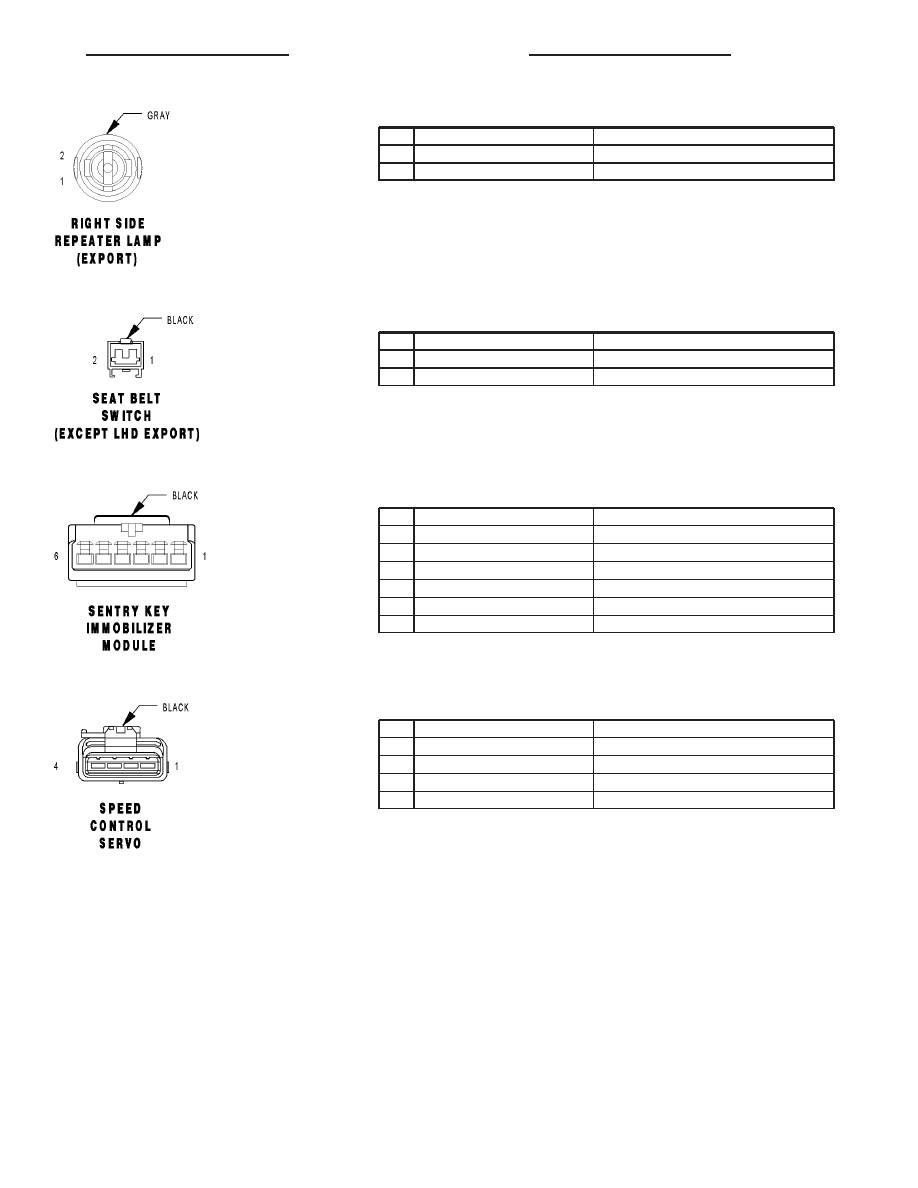

RIGHT SIDE REPEATER LAMP (EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L60 18WT/TN

RIGHT TURN SIGNAL

2

Z962 18BK

GROUND

SEAT BELT SWITCH (EXCEPT LHD EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G10 20VT/LG

SEAT BELT SWITCH SENSE

2

Z913 20BK

GROUND

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z120 20BK/WT

GROUND

6

L177 20WT/OR

FUSED B(+)

SPEED CONTROL SERVO - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 20VT/YL

S/C VACUUM SOL CONTROL

2

V35 20VT/LG

S/C VENT SOL CONTROL

3

V30 20VT/WT

S/C BRAKE SWITCH OUTPUT

4

Z901 18BK

GROUND

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 51

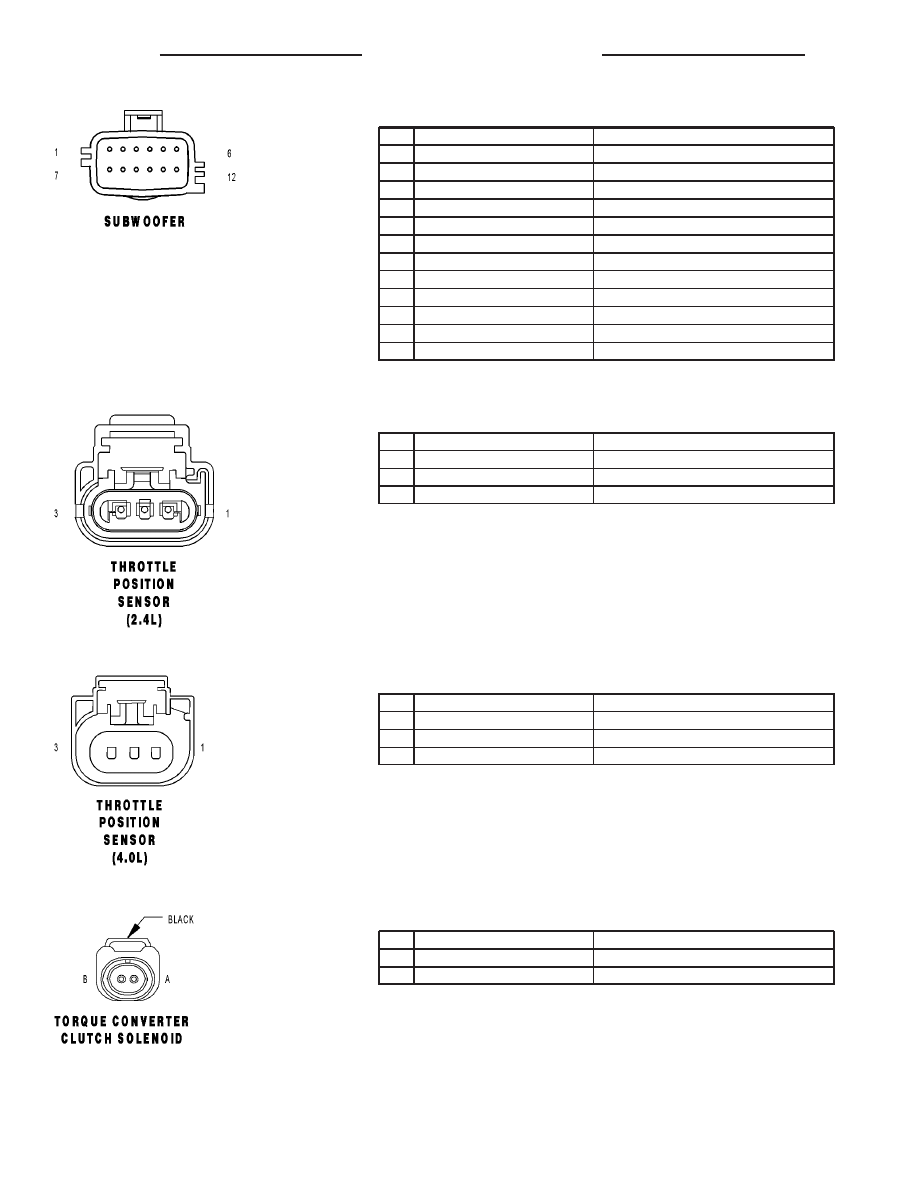

SUBWOOFER - 12 WAY

CAV

CIRCUIT

FUNCTION

1

X54 18GY

RIGHT FRONT SPEAKER (+)

2

X56 18GY/BR

RIGHT FRONT SPEAKER (-)

3

X53 18DG

LEFT FRONT SPEAKER (+)

4

X55 18DG/BR

LEFT FRONT SPEAKER (-)

5

X60 20GY/OR

RADIO 12V OUTPUT

6

X13 16BK/RD

FUSED B(+)

7

X52 18GY/DB

RIGHT REAR SPEAKER (+)

8

X58 18GY/OR

RIGHT REAR SPEAKER (-)

9

X51 18DG/DB

LEFT REAR SPEAKER (+)

10

X57 18DG/OR

LEFT REAR SPEAKER (-)

11

-

-

12

Z513 16BK

GROUND

THROTTLE POSITION SENSOR (2.4L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K22 20BR/OR

TP NO. 1 SIGNAL

THROTTLE POSITION SENSOR (4.0L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K22 18BR/OR

TP NO. 1 SIGNAL

TORQUE CONVERTER CLUTCH SOLENOID - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

F12 20RD/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

B

T23 18OR/LG

TRANSMISSION LOW/OVERDRIVE SOLENOID

8W - 80 - 52

8W-80 CONNECTOR PIN-OUTS

TJ

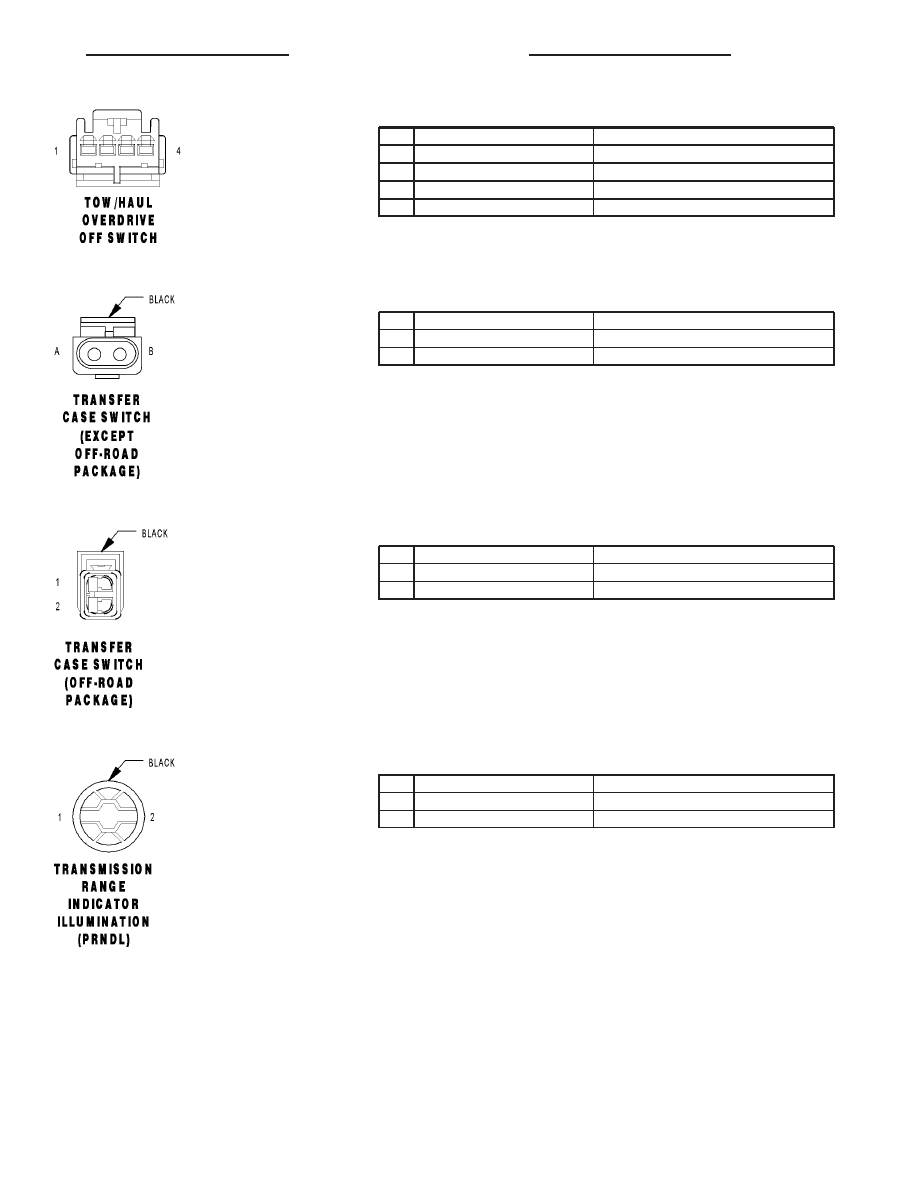

TOW/HAUL OVERDRIVE OFF SWITCH - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

T6 20DG

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

3

T56 20DB/LB

OVERDRIVE OFF SWITCH INDICATOR

4

E2 20OR/BR

PANEL LAMPS FEED

TRANSFER CASE SWITCH (EXCEPT OFF-ROAD PACKAGE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

G93 20VT/LB

4WD INDICATOR

B

Z987 18BK

GROUND

TRANSFER CASE SWITCH (OFF-ROAD PACKAGE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K77 18BR/WT

TRANSFER CASE POSITION SENSOR INPUT

2

K900 20DB/DG

SENSOR GROUND

TRANSMISSION RANGE INDICATOR ILLUMINATION (PRNDL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR/BR

PANEL LAMPS FEED

2

Z902 20BK

GROUND

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 53

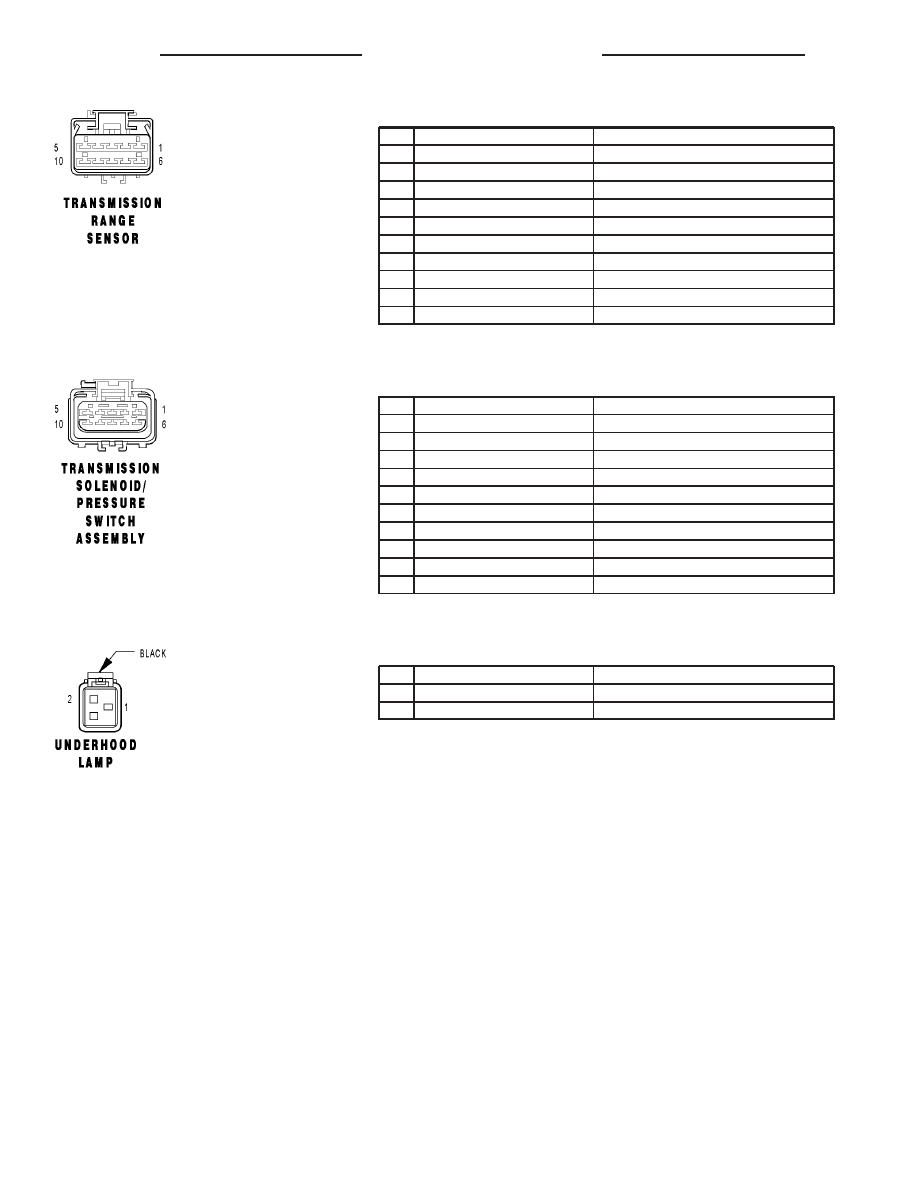

TRANSMISSION RANGE SENSOR - 10 WAY

CAV

CIRCUIT

FUNCTION

1

F102 20PK/DB

FUSED IGNITION SWITCH OUTPUT (RUN)

2

-

-

3

T13 18DG/VT

SPEED SENSOR GROUND

4

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

5

-

-

6

L1 20WT/LG

BACK-UP LAMP FEED

7

T1 18DG/LB

TRS T1 SENSE

8

T3 18DG/DB

TRS T3 SENSE

9

T42 18DG/YL

TRS T42 SENSE

10

T41 18YL/DB

TRS T41 SENSE (P/N)

TRANSMISSION SOLENOID/PRESSURE SWITCH ASSEMBLY - 10 WAY

CAV

CIRCUIT

FUNCTION

1

T60 16YL/GY

OD SOLENOID CONTROL

2

T59 16YL/LB

UD SOLENOID CONTROL

3

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

4

T19 16YL/DB

2-4 SOLENOID CONTROL

5

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

6

T9 18DG/TN

OD PRESSURE SWITCH SENSE

7

T20 16DG/WT

L/R SOLENOID CONTROL

8

-

-

9

-

-

10

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

UNDERHOOD LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z901 18BK

GROUND

2

M21 20YL/BR

FUSED B(+)

8W - 80 - 54

8W-80 CONNECTOR PIN-OUTS

TJ
