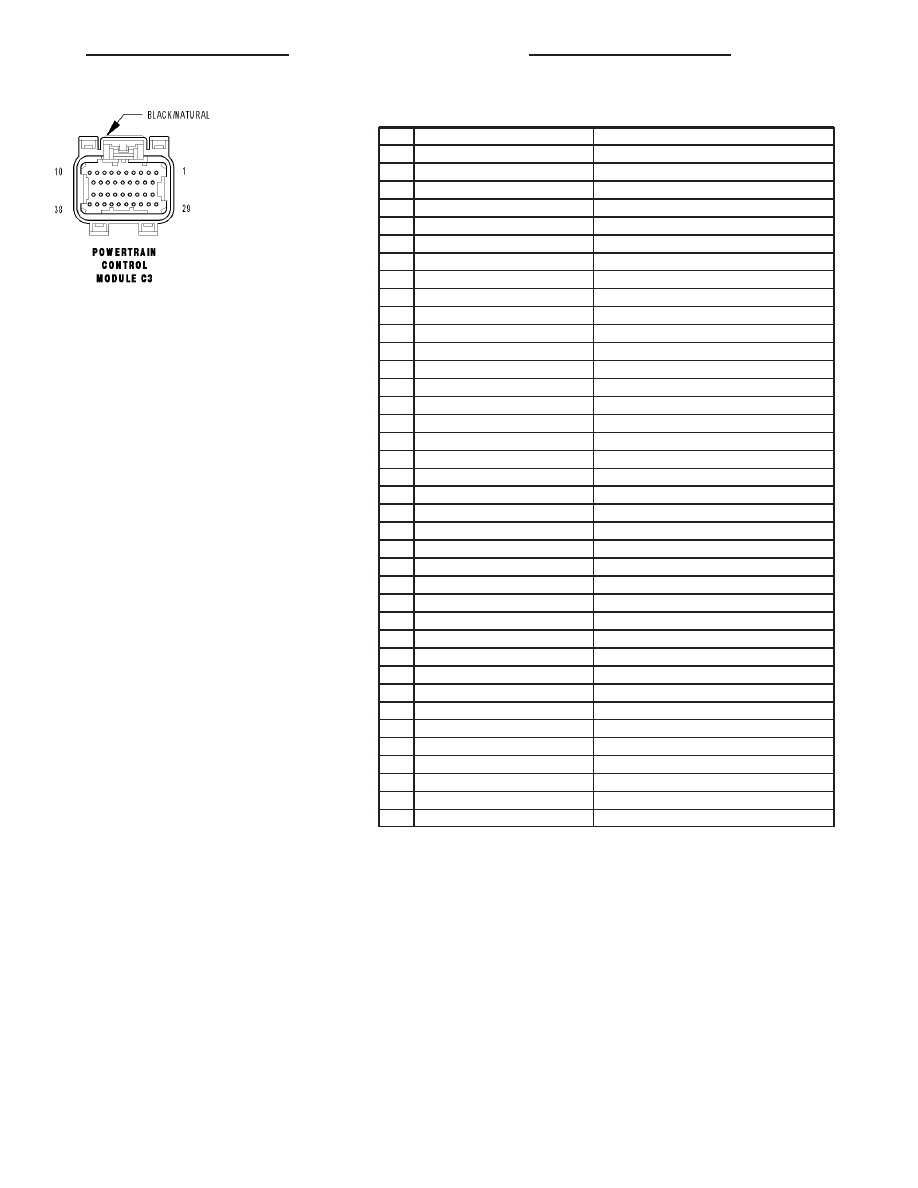

POWERTRAIN CONTROL MODULE C3 - BLACK/NATURAL 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K342 20BR/WT

ASD RELAY CONTROL

4

N112 20DB/OR

RADIATOR FAN RELAY CONTROL

5

V35 20VT/LG (SPEED CONTROL)

S/C VENT SOL CONTROL

6

N201 20DB/LG

LOW SPEED RADIATOR FAN RELAY CONTROL

7

V32 20VT/YL

S/C SUPPLY

8

K106 20VT/LB

NVLD SOL CONTROL

9

K299 20BR/WT

O2 1/2 HEATER CONTROL

10

K399 20BR/GY (4.0L)

O2 2/2 HEATER CONTROL

11

C13 20LB/OR

A/C CLUTCH RELAY CONTROL

12

V36 20VT/YL

S/C VACUUM SOL CONTROL

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

K334 18BR

ASD RELAY OUTPUT

20

K52 20DB/WT

EVAP/PURGE SOL CONTROL

21

T141 18YL/OR

CLUTCH INTERLOCK SWITCH SENSE

22

-

-

23

B15 20DG/WT

BRAKE SWITCH NO. 1 SIGNAL

24

C221 20LB/OR

A/C SELECT SIGNAL

25

-

-

26

-

-

27

-

-

28

K334 18BR

ASD RELAY OUTPUT

29

K70 20DB/BR

EVAP/PURGE SOL SIGNAL

30

K66 20DB/WT

P/S PRESSURE SWITCH SIGNAL

31

C18 20LB/BR

A/C PRESSURE SIGNAL

32

K25 20DB/VT

BATT TEMP SIGNAL

33

N4 20DB/WT

FUEL LEVEL SENSOR SIGNAL

34

V37 20VT

S/C SWITCH NO. 1 SIGNAL

35

K107 20VT/WT

NVLD SWITCH SIGNAL

36

-

-

37

K31 20BR

FUEL PUMP RELAY CONTROL

38

T752 20DG/OR

STARTER MOTOR RELAY CONTROL

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 43

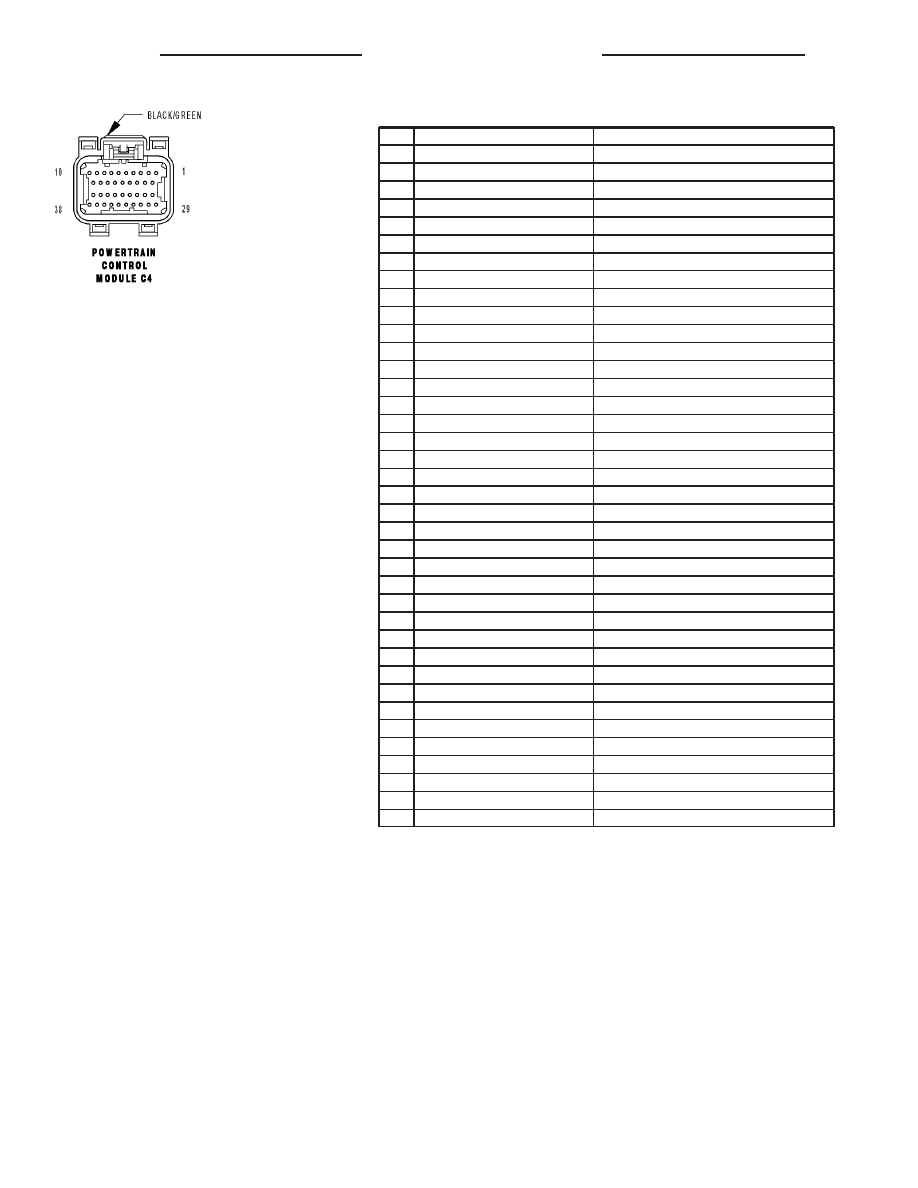

POWERTRAIN CONTROL MODULE C4 - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 16YL/GY

OD SOLENOID CONTROL

2

T59 16YL/LB

UD SOLENOID CONTROL

3

-

-

4

-

-

5

-

-

6

T19 16YL/DB

2-4 SOLENOID CONTROL

7

-

-

8

-

-

9

-

-

10

T20 16DG/WT

L/R SOLENOID CONTROL

11

T140 18YL/GY

MS SOLENOID CONTROL

12

Z903 16BK

GROUND

13

Z903 16BK

GROUND

14

-

-

15

T1 18DG/LB

TRS T1 SENSE

16

T3 18DG/DB

TRS T3 SENSE

17

T6 18DG

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

18

T515 18YL/DB

TRANSMISSION CONTROL RELAY CONTROL

19

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

20

-

-

21

-

-

22

T9 18DG/TN

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

-

-

27

T41 18YL/DB

TRS T41 SENSE (P/N)

28

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

30

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

31

T38 18YL/BR

LINE PRESSURE SENSOR SIGNAL

32

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

33

T52 18DG/OR

INPUT SPEED SENSOR SIGNAL

34

T13 18DG/VT

SPEED SENSOR GROUND

35

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 18DG/YL

TRS T42 SENSE

38

-

-

8W - 80 - 44

8W-80 CONNECTOR PIN-OUTS

TJ

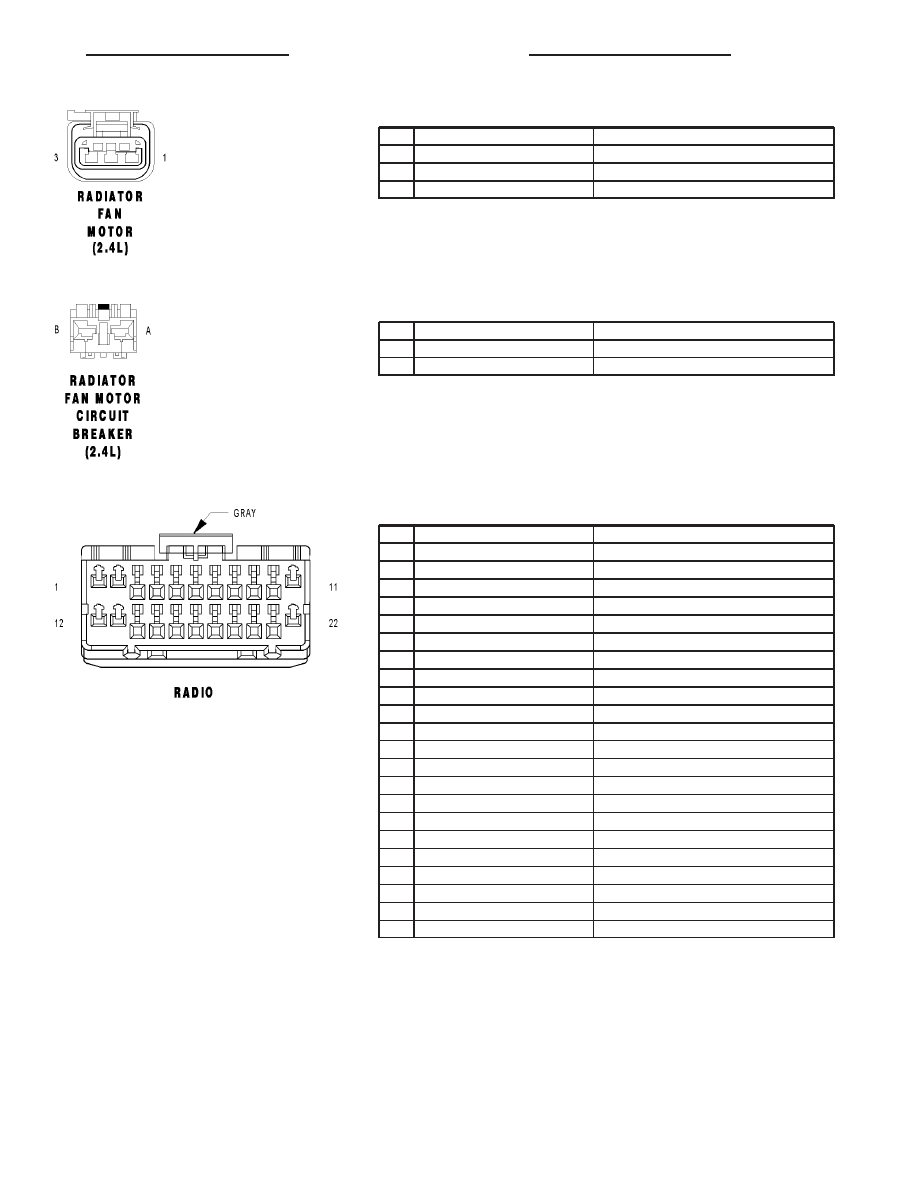

RADIATOR FAN MOTOR (2.4L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

C25 12DG

HIGH SPEED RADIATOR RELAY OUTPUT

2

Z213 12BK

GROUND

3

C23 12DB

LOW SPEED FAN RELAY OUTPUT

RADIATOR FAN MOTOR CIRCUIT BREAKER (2.4L) - 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z213 12BK

GROUND

B

Z823 12BK/DG

GROUND

RADIO - GRAY 22 WAY

CAV

CIRCUIT

FUNCTION

1

F306 16DB/PK

FUSED B(+)

2

X112 16DG/GY

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

E2 20OR/BR

PANEL LAMPS FEED

4

-

-

5

-

-

6

-

-

7

X54 18GY

RIGHT FRONT SPEAKER (+)

8

X56 18GY/BR

RIGHT FRONT SPEAKER (-)

9

X55 18DG/BR

LEFT FRONT SPEAKER (-)

10

X53 18DG

LEFT FRONT SPEAKER (+)

11

Z514 16BK/LG

GROUND

12

F306 16DB/PK

FUSED B(+)

13

X60 20GY/OR

RADIO 12V OUTPUT

14

D25 20WT/VT

PCI BUS

15

-

-

16

-

-

17

-

-

18

X51 18DG/DB

LEFT REAR SPEAKER (+)

19

X57 18DG/OR

LEFT REAR SPEAKER (-)

20

X58 18GY/OR

RIGHT REAR SPEAKER (-)

21

X52 18GY/DB

RIGHT REAR SPEAKER (+)

22

Z515 16BK

GROUND

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 45

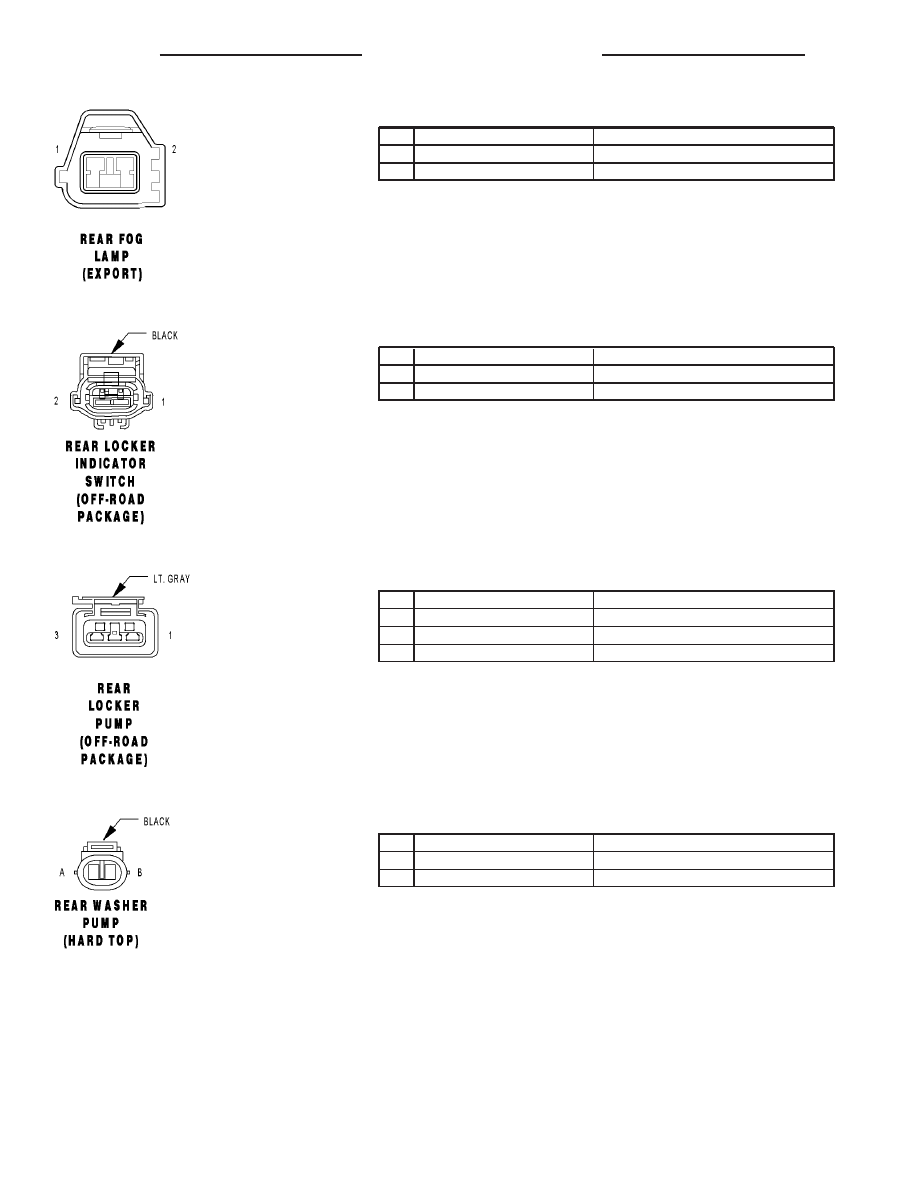

REAR FOG LAMP (EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

L36 18BR/WT

REAR FOG LAMP FEED

2

Z913 20BK

GROUND

REAR LOCKER INDICATOR SWITCH (OFF-ROAD PACKAGE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z987 20BK

GROUND

2

G301 20VT/LB

REAR LOCKER INDICATOR SWITCH SENSE

REAR LOCKER PUMP (OFF-ROAD PACKAGE) - LT. GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z987 18BK

GROUND

2

-

-

3

A850 18RD/WT

REAR LOCKER RELAY OUTPUT

REAR WASHER PUMP (HARD TOP) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z913 18BK

GROUND

B

W20 18BR/YL

REAR WASHER MOTOR CONTROL

8W - 80 - 46

8W-80 CONNECTOR PIN-OUTS

TJ
