Jeep Wrangler TJ. Manual - part 400





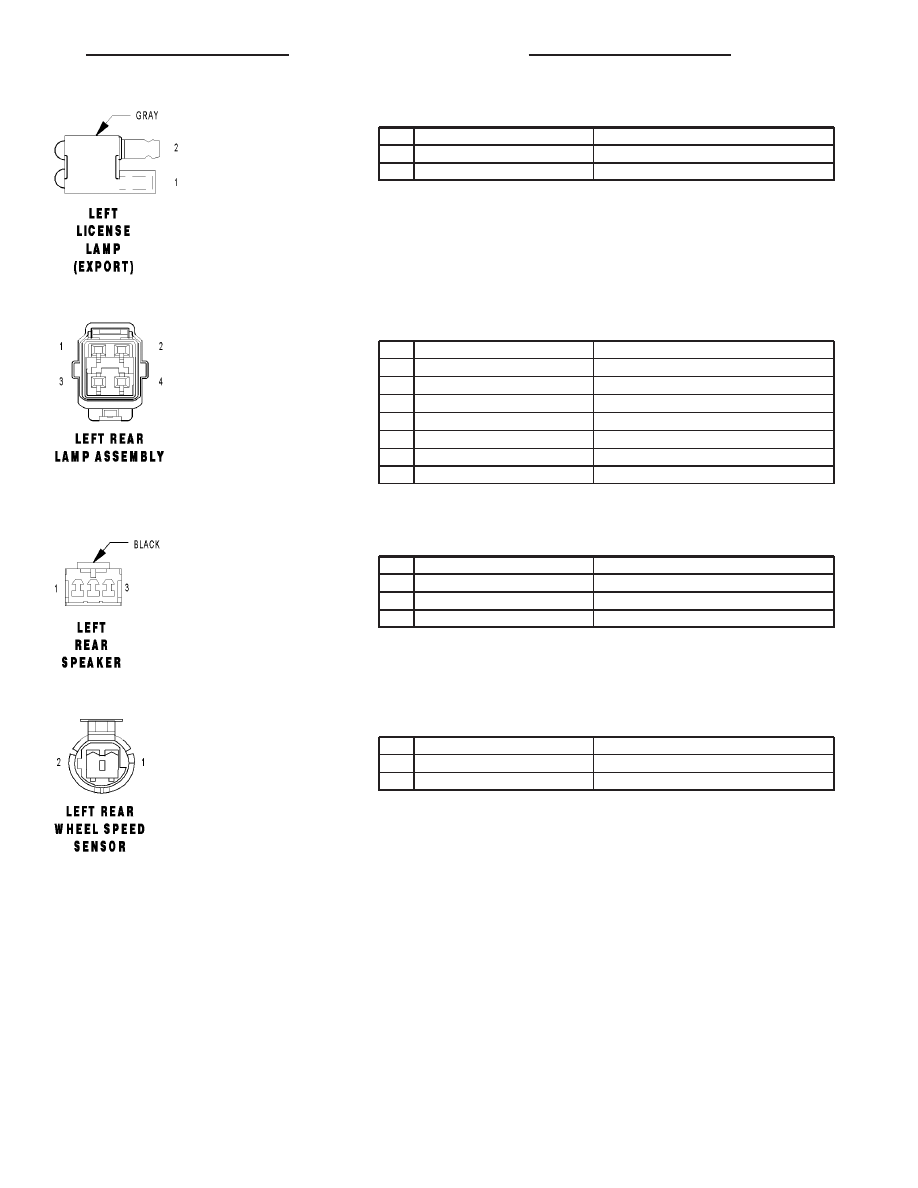

LEFT LICENSE LAMP (EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18WT/YL

HEADLAMP SWITCH OUTPUT

2

Z913 20BK

GROUND

LEFT REAR LAMP ASSEMBLY - 4 WAY

CAV

CIRCUIT

FUNCTION

1

L1 20WT/LG (EXCEPT EXPORT)

BACK-UP LAMP FEED

1

L63 18DG/RD (EXPORT)

LEFT TURN/STOP SIGNAL

2

L63 18DG/RD (EXCEPT EXPORT)

LEFT TURN/STOP SIGNAL

2

L1 20WT/LG (EXPORT)

BACK-UP LAMP FEED

3

L7 18WT/YL (EXCEPT EXPORT)

HEADLAMP SWITCH OUTPUT

3

L50 18WT/TN (EXPORT)

BRAKE LAMP SWITCH OUTPUT

4

L7 18WT/YL (EXPORT)

HEADLAMP SWITCH OUTPUT

LEFT REAR SPEAKER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X57 20BR/LB

LEFT REAR SPEAKER (-)

2

-

-

3

X51 18BR/YL

LEFT REAR SPEAKER (+)

LEFT REAR WHEEL SPEED SENSOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR (-)

2

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR (+)

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 35

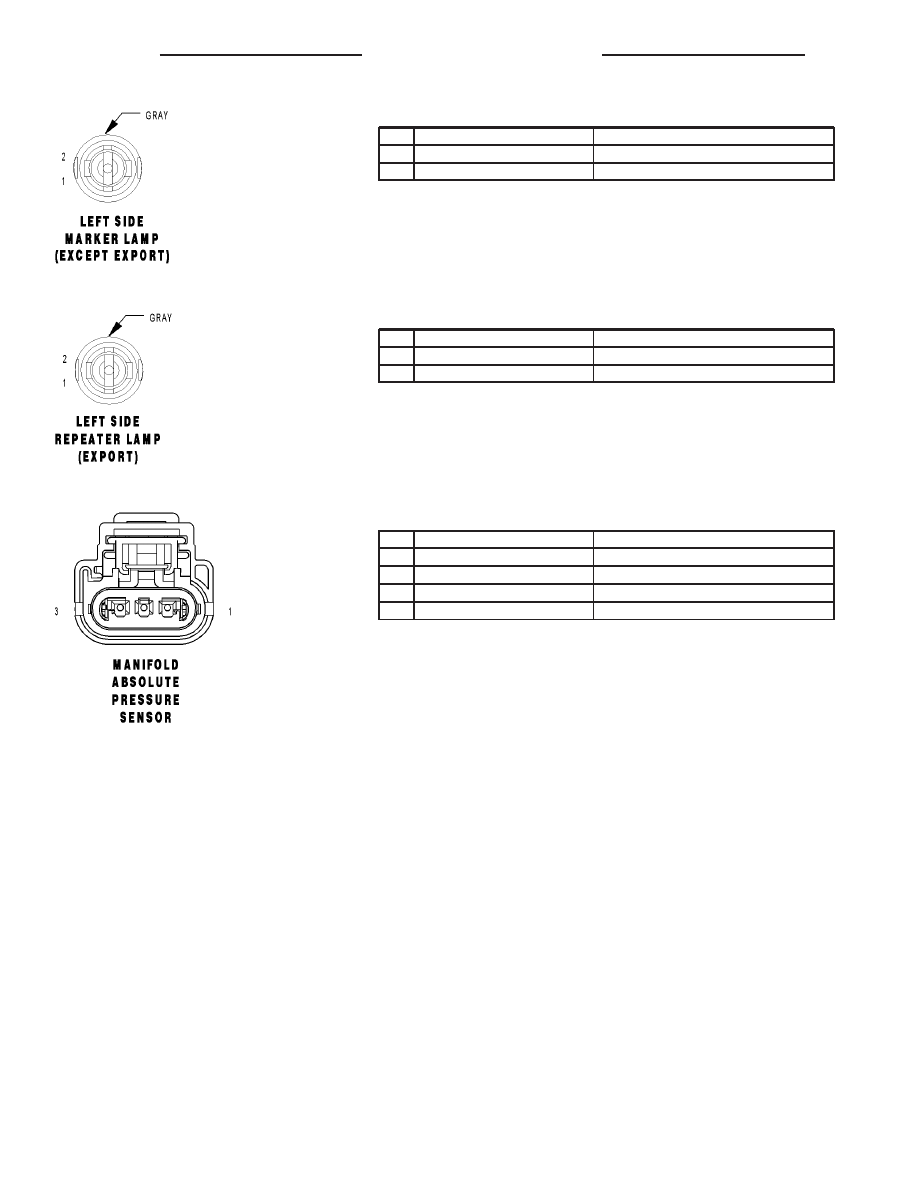

LEFT SIDE MARKER LAMP (EXCEPT EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18WT/YL

HEADLAMP SWITCH OUTPUT

2

L61 18WT/LG

LEFT TURN SIGNAL

LEFT SIDE REPEATER LAMP (EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18WT/LG

LEFT TURN SIGNAL

2

Z950 18BK

GROUND

MANIFOLD ABSOLUTE PRESSURE SENSOR - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K1 20VT/BR (2.4L)

MAP SIGNAL

1

K1 18VT/BR (4.0L)

MAP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F856 20YL/PK

5 VOLT SUPPLY

8W - 80 - 36

8W-80 CONNECTOR PIN-OUTS

TJ

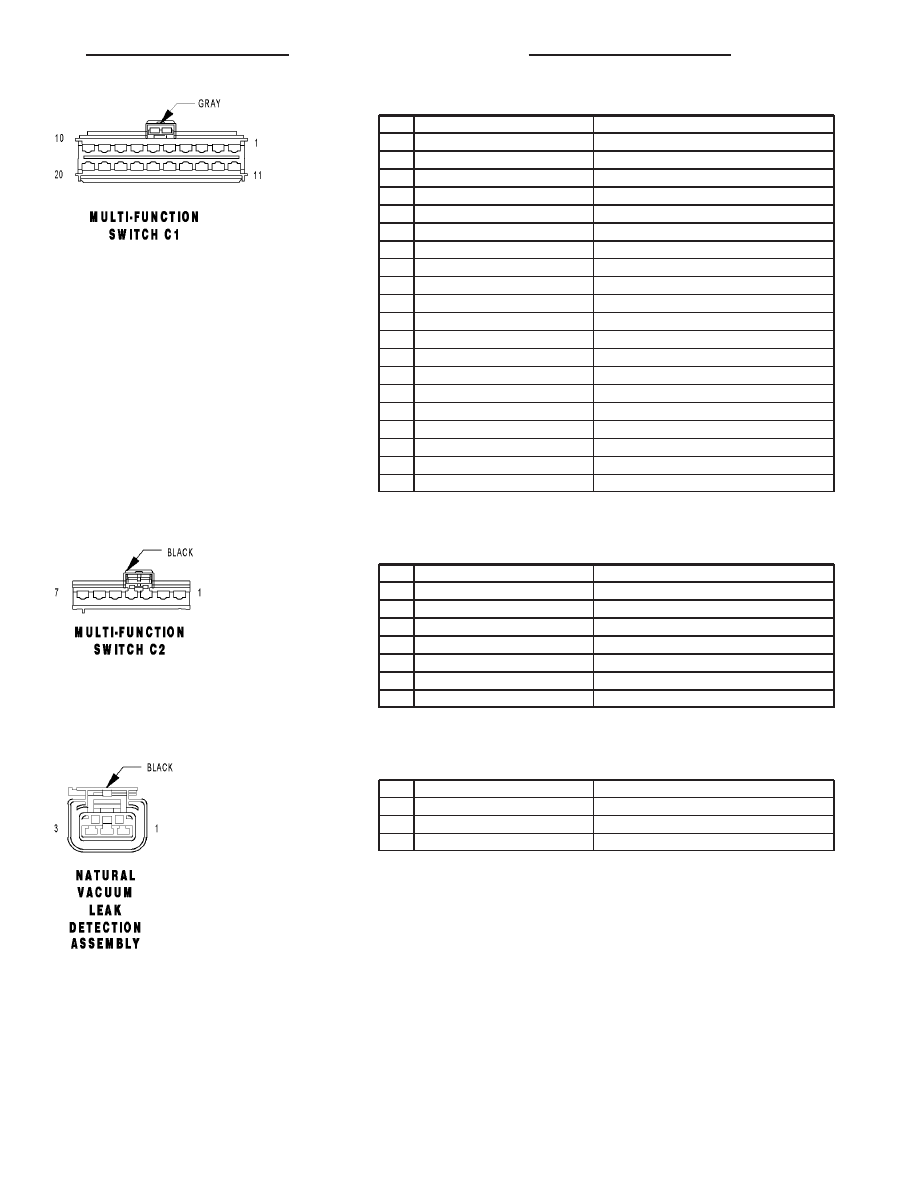

MULTI-FUNCTION SWITCH C1 - GRAY 20 WAY

CAV

CIRCUIT

FUNCTION

1

L50 18WT/TN (EXCEPT EXPORT)

BRAKE LAMP SWITCH OUTPUT

2

L61 18GY

LEFT TURN SIGNAL

3

L5 20WT/LB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

4

L63 18DG/RD

LEFT TURN/STOP SIGNAL

5

L62 18BR/RD

RIGHT TURN/STOP SIGNAL

6

L60 18TN

RIGHT TURN SIGNAL

7

Z902 18BK

GROUND

8

E19 20OR/BR

PANEL LAMPS DRIVER

9

L7 18WT/YL

HEADLAMP SWITCH OUTPUT

10

-

-

11

A701 18BR/RD

FUSED B(+)

12

L36 16WT/DB (EXPORT)

REAR FOG LAMP FEED

13

A39 18RD/LG

FUSED B(+)

14

L139 18WT/YL (EXCEPT EXPORT)

FOG LAMP SWITCH SIGNAL

15

-

-

16

L4 14WT/LG

DIMMER SWITCH LOW BEAM OUTPUT

17

L300 14LG/WT

DIMMER SWITCH HIGH BEAM OUTPUT

18

A333 14WT/RD

FUSED B(+)

19

A333 14WT/RD

FUSED B(+)

20

L177 18WT/OR

FUSED B(+)

MULTI-FUNCTION SWITCH C2 - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

W7 16BR/GY

WIPER PARK SWITCH SENSE

2

Z902 20BK

GROUND

3

W10 16BR

WASHER PUMP CONTROL SWITCH OUTPUT

4

F300 16OR/PK

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

5

W4 16BR/OR

WIPER SWITCH HIGH SPEED OUTPUT

6

W3 16BR/WT

LOW SPEED WIPER SWITCH OUTPUT

7

-

-

NATURAL VACUUM LEAK DETECTION ASSEMBLY - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z913 20BK

GROUND

2

K107 20VT/WT

NVLD SWITCH SIGNAL

3

K106 20VT/LB

NVLD SOL CONTROL

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 37

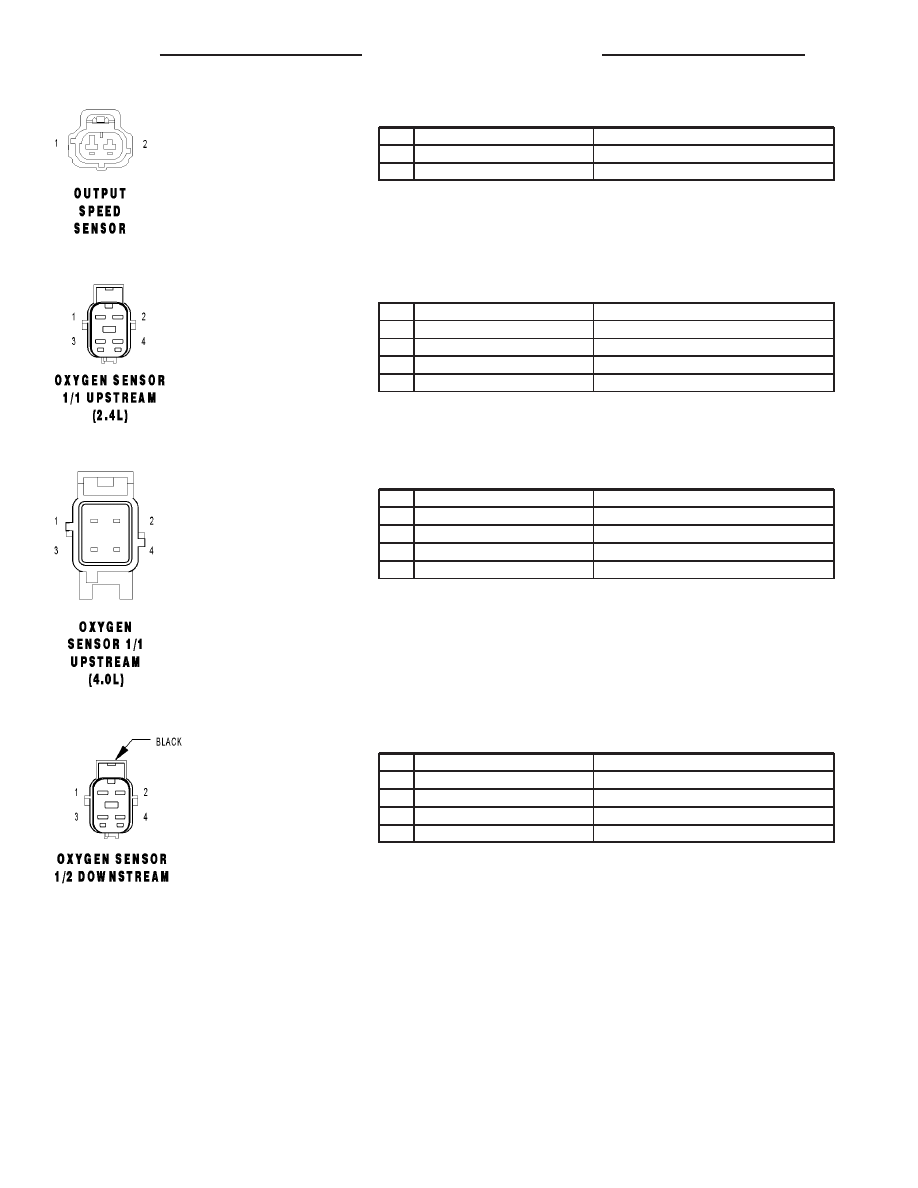

OUTPUT SPEED SENSOR (A/T) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

2

T13 18DG/VT

SPEED SENSOR GROUND

OXYGEN SENSOR 1/1 UPSTREAM (2.4L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K99 18BR/LG

O2 1/1 HEATER CONTROL

2

Z42 18BK/LG

GROUND

3

K902 18BR/DG

O2 RETURN (UPSTREAM)

4

K41 18DB/LB

O2 1/1 SIGNAL

OXYGEN SENSOR 1/1 UPSTREAM (4.0L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K99 18BR/LG

O2 1/1 HEATER CONTROL

2

Z42 18BK/LG

GROUND

3

K902 18BR/DG

O2 RETURN (UPSTREAM)

4

K41 18DB/LB

O2 1/1 SIGNAL

OXYGEN SENSOR 1/2 DOWNSTREAM - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K299 18BR/WT

O2 1/2 HEATER CONTROL

2

Z43 18BK/LB

GROUND

3

K904 18DB/DG

O2 RETURN (DOWNSTREAM)

4

K141 18DB/YL

O2 1/2 SIGNAL

8W - 80 - 38

8W-80 CONNECTOR PIN-OUTS

TJ
