Jeep Wrangler TJ. Manual - part 393

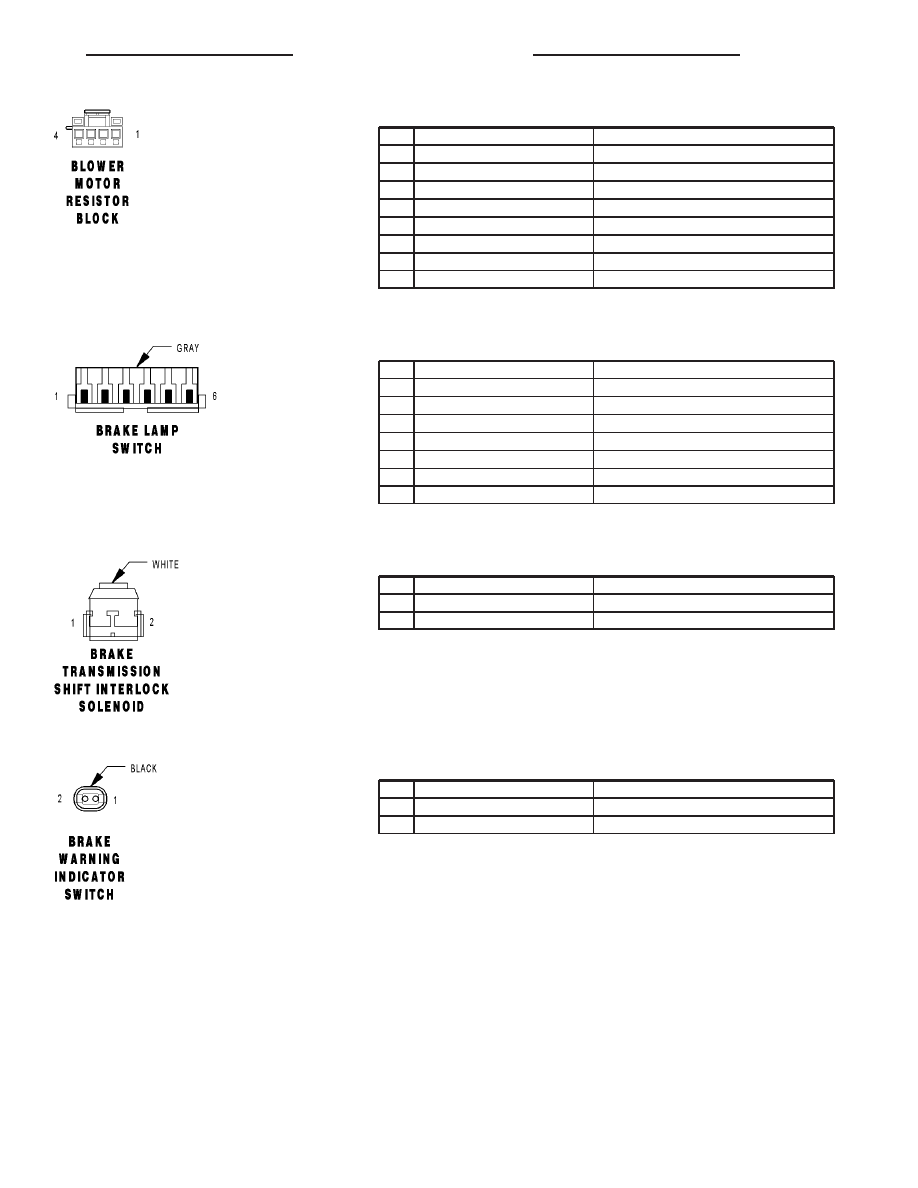

BLOWER MOTOR RESISTOR BLOCK - 4 WAY

CAV

CIRCUIT

FUNCTION

1

C71 14TN (EXCEPT HEATER ONLY)

BLOWER MOTOR LOW DRIVER

1

C4 14TN (HEATER ONLY)

BLOWER MOTOR LOW DRIVER

2

C72 14LG (EXCEPT HEATER ONLY)

BLOWER MOTOR M1 DRIVER

2

C5 14LG (HEATER ONLY)

BLOWER MOTOR M1 DRIVER

3

C73 14LB (EXCEPT HEATER ONLY)

BLOWER MOTOR M2 DRIVER

3

C6 14LB (HEATER ONLY)

BLOWER MOTOR M2 DRIVER

4

C75 12BK/TN (EXCEPT HEATER ONLY)

BLOWER MOTOR HIGH DRIVER

4

C7 12BK/TN (HEATER ONLY)

BLOWER MOTOR HIGH DRIVER

BRAKE LAMP SWITCH - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

B15 20DG/WT

BRAKE SWITCH NO. 1 SIGNAL

1

B15 20DG/WT

BRAKE SWITCH NO. 1 SIGNAL

2

Z249 20BK/OR

GROUND

3

V32 20VT/YL (EXCEPT POSTAL)

S/C SUPPLY

4

V30 20VT/WT (EXCEPT POSTAL)

S/C BRAKE SWITCH OUTPUT

5

A103 18GY/RD

FUSED B(+)

6

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

B15 20DG/WT

BRAKE SWITCH NO. 1 SIGNAL

2

F505 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

BRAKE WARNING INDICATOR SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G9 20GY/BK

BRAKE WARNING INDICATOR DRIVER

2

B83 20DG/WT

BRAKE PRESSURE SENSOR SUPPLY

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 7

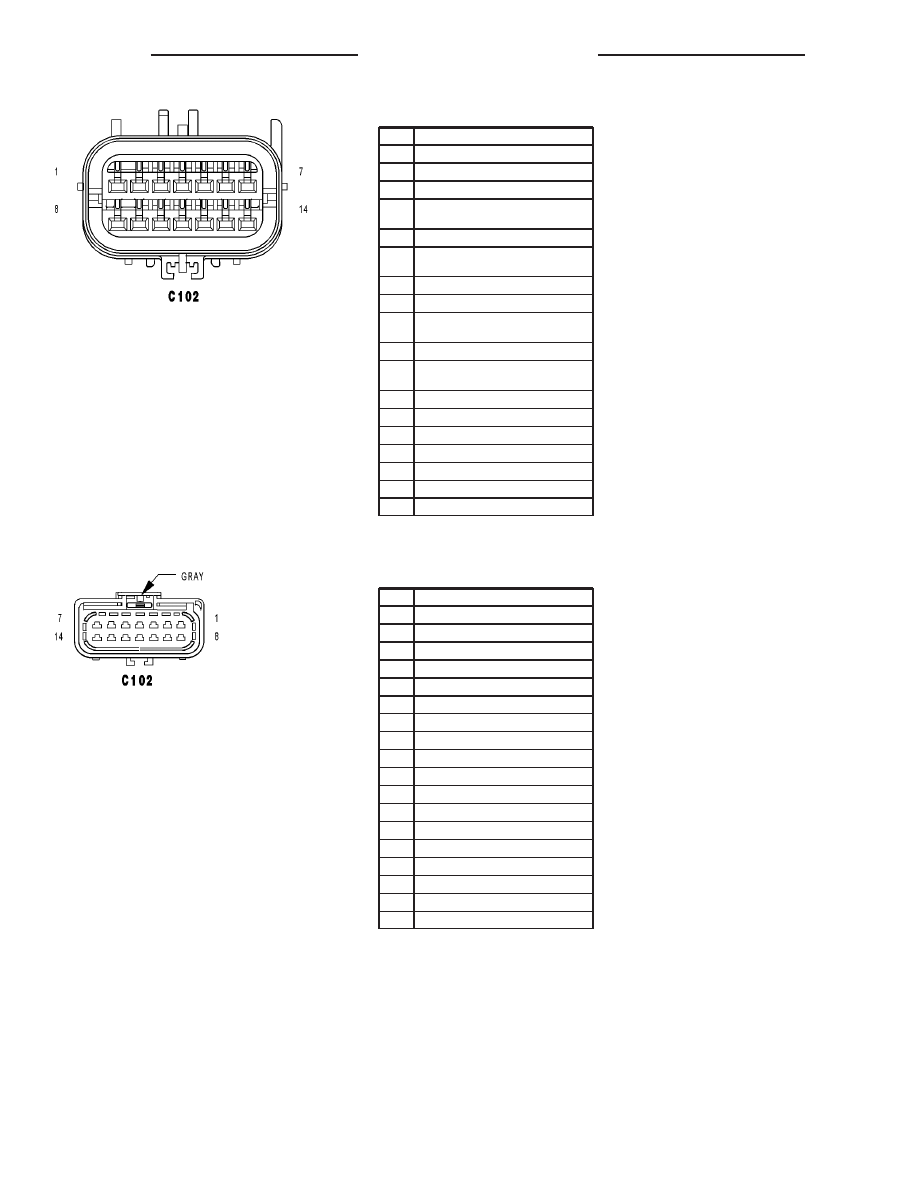

C102 - (ENGINE SIDE)

CAV

CIRCUIT

1

A209 18RD

2

F26 16PK/OR

3

B1 18DG/OR (4.0L EXCEPT ABS)

3

G301 20VT/LB (4.0L OFF-ROAD PACK-
AGE)

4

B2 18DG/LB (4.0L EXCEPT ABS)

4

A850 18RD/WT (4.0L OFF-ROAD PACK-
AGE)

5

C20 20DB/YL (2.4L A/C)

6

B3 18DG/YL (4.0L EXCEPT ABS)

6

G300 20VT/WT (4.0L OFF-ROAD PACK-
AGE)

7

B4 18DG/GY (4.0L EXCEPT ABS)

7

A750 18TN/RD (4.0L OFF-ROAD PACK-
AGE)

8

N4 20DB/WT

9

L1 20WT/LG

10

F102 20PK/DB

11

K334 18BR

12

T750 14YL/GY

13

G93 20VT/LB

14

A109 18OR/RD

C102 - GRAY (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

A209 18RD/YL

2

F26 16PK/OR

3

B1 18DG/OR (ABS)

3

G301 20VT/LB (OFF-ROAD PACKAGE)

4

B2 18DG/LB (ABS)

4

A850 18RD/WT (OFF-ROAD PACKAGE)

5

C20 20DB/YL (2.4L A/C)

6

B3 18DG/YL (ABS)

6

G300 20VT/WT (OFF-ROAD PACKAGE)

7

B4 18DG/GY (ABS)

7

A750 18TN/RD (OFF-ROAD PACKAGE)

8

N4 20DB/WT

9

L1 20WT/LG

10

F102 20PK/DB

11

K334 18BR

12

T750 14YL/GY

13

G93 20VT/LB

14

A109 18OR/RD

8W - 80 - 8

8W-80 CONNECTOR PIN-OUTS

TJ

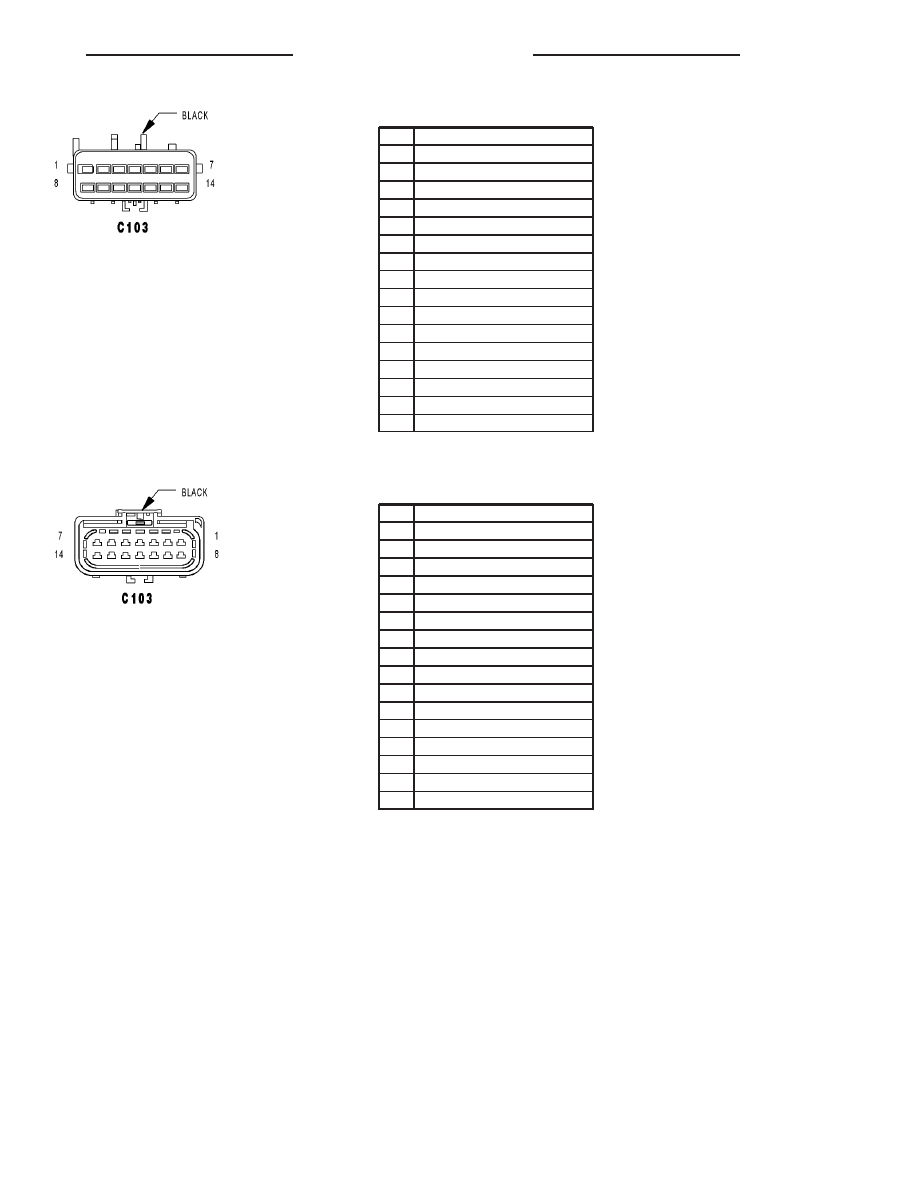

C103 - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

D20 18WT/LG

2

G31 18VT/LG

3

C221 20LB/OR (4.0L)

4

F856 20YL/PK (2.4L)

4

K399 18BR/GY (4.0L)

5

K299 18BR/WT

6

D25 18WT/VT

7

D21 18WT/BR

8

K900 20DB/DG

9

F1 18PK/WT

10

Y3 18LG

11

Z11 20BK/LG

12

K75 20DB/OR (DRL)

13

K66 18DB/WT (2.4L)

14

C3 20DB/BK (2.4L A/C)

14

C3 20DB/YL (4.0L A/C)

C103 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

D20 20WT/LG

2

G31 20VT/LG

3

C221 20LB/OR (4.0L)

4

F856 20YL/PK (2.4L)

4

K399 20BR/GY (4.0L)

5

K299 20BR/WT

6

D25 18WT/VT

7

D21 20WT/BR

8

K900 20DB/DG

9

F1 20PK/WT

10

Y3 18LG

10

Y3 20LG

11

Z11 20BK/LG

12

K75 20DB/OR (DRL)

13

K66 20DB/WT (2.4L)

14

C3 20DB/YL (A/C)

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 9

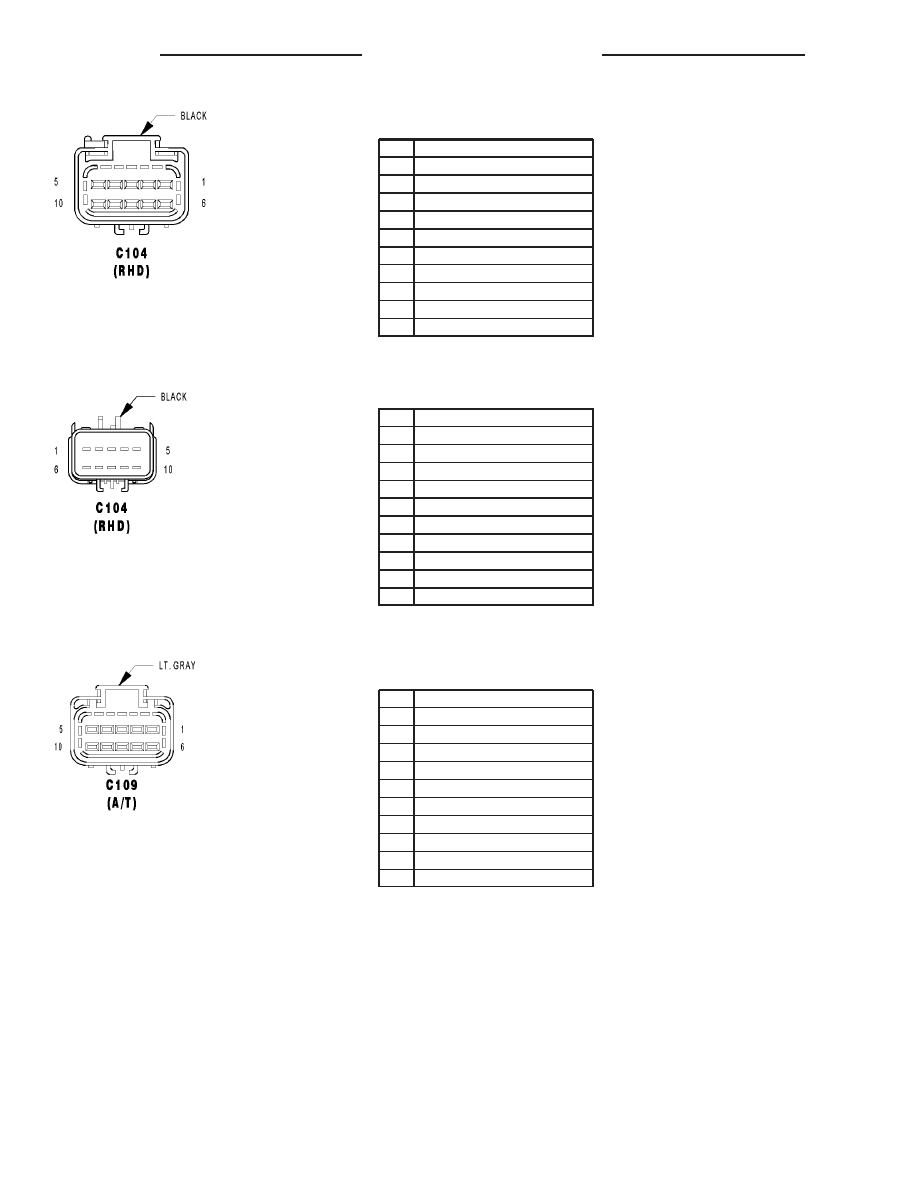

C104 (RHD) - BLACK (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

A209 18RD

2

F26 16PK/OR

3

A109 18OR/RD

4

K334 18BR

5

-

6

T750 14YL/GY

7

G93 20VT/LB

8

N4 20DB/WT

9

L1 20WT/LG

10

F102 20PK/DB

C104 (RHD) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

A209 18RD

2

F26 16PK/OR

3

A109 18OR/RD

4

K334 18BR

5

-

6

T750 14YL/GY

7

G93 20VT/LB

8

N4 20DB/WT

9

L1 20WT/LG

10

F102 20PK/DB

C109 (A/T) - LT. GRAY (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

-

2

T515 20YL/DB

3

T16 18YL/OR

4

D15 20WT/DG

5

D16 20WT/OR

6

-

7

T56 20DG/LB

8

-

9

T6 20DG

10

-

8W - 80 - 10

8W-80 CONNECTOR PIN-OUTS

TJ
