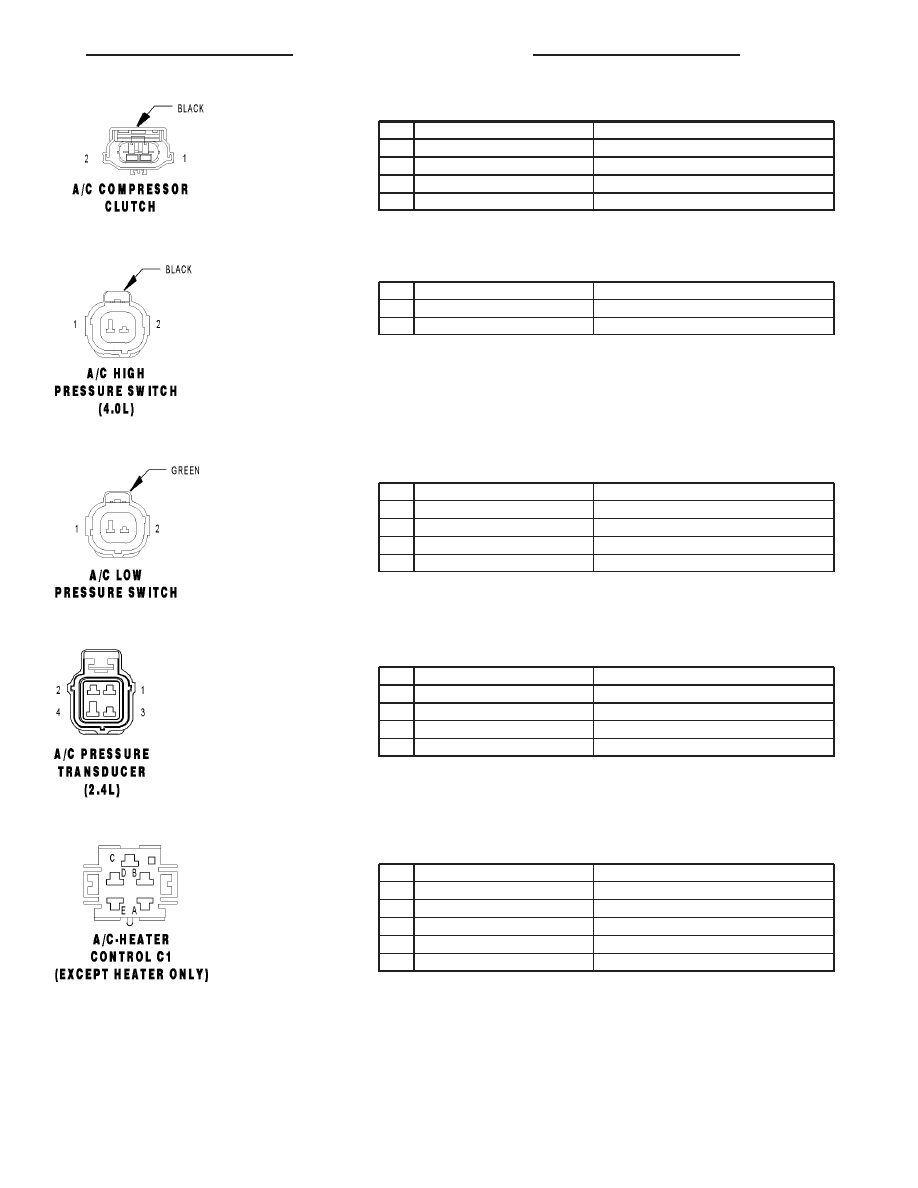

A/C COMPRESSOR CLUTCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 18DB/YL (2.4L)

A/C CLUTCH RELAY OUTPUT

1

C3 20DB/YL (4.0L)

A/C CLUTCH RELAY OUTPUT

2

Z939 18BK (2.4L)

GROUND

2

Z987 20BK (4.0L)

GROUND

A/C HIGH PRESSURE SWITCH (4.0L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C221 20LB/OR

A/C SELECT SIGNAL

2

C22 20LB/WT

A/C SWITCH SIGNAL

A/C LOW PRESSURE SWITCH - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

C20 20DB/YL (2.4L)

A/C REQUEST SIGNAL

1

C20 18DB/YL (4.0L)

A/C REQUEST SIGNAL

2

C221 20LB/OR (2.4L)

A/C SELECT SIGNAL

2

C22 20LB/WT (4.0L)

A/C SELECT SIGNAL

A/C PRESSURE TRANSDUCER (2.4L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

F856 20YL/PK

5 VOLT SUPPLY

3

C18 20LB/BR

A/C PRESSURE SIGNAL

4

-

-

A/C-HEATER CONTROL C1 (EXCEPT HEATER ONLY) - 5 WAY

CAV

CIRCUIT

FUNCTION

A

C75 12DB/GY

BLOWER MOTOR HIGH SPEED

B

C73 14DB/VT

BLOWER MOTOR M2 SPEED

C

C72 16DB/OR

BLOWER MOTOR M1 SPEED

D

C71 18DB/BR

BLOWER MOTOR LOW SPEED

E

C805 12DB/WT

BLOWER MOTOR FEED

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 3

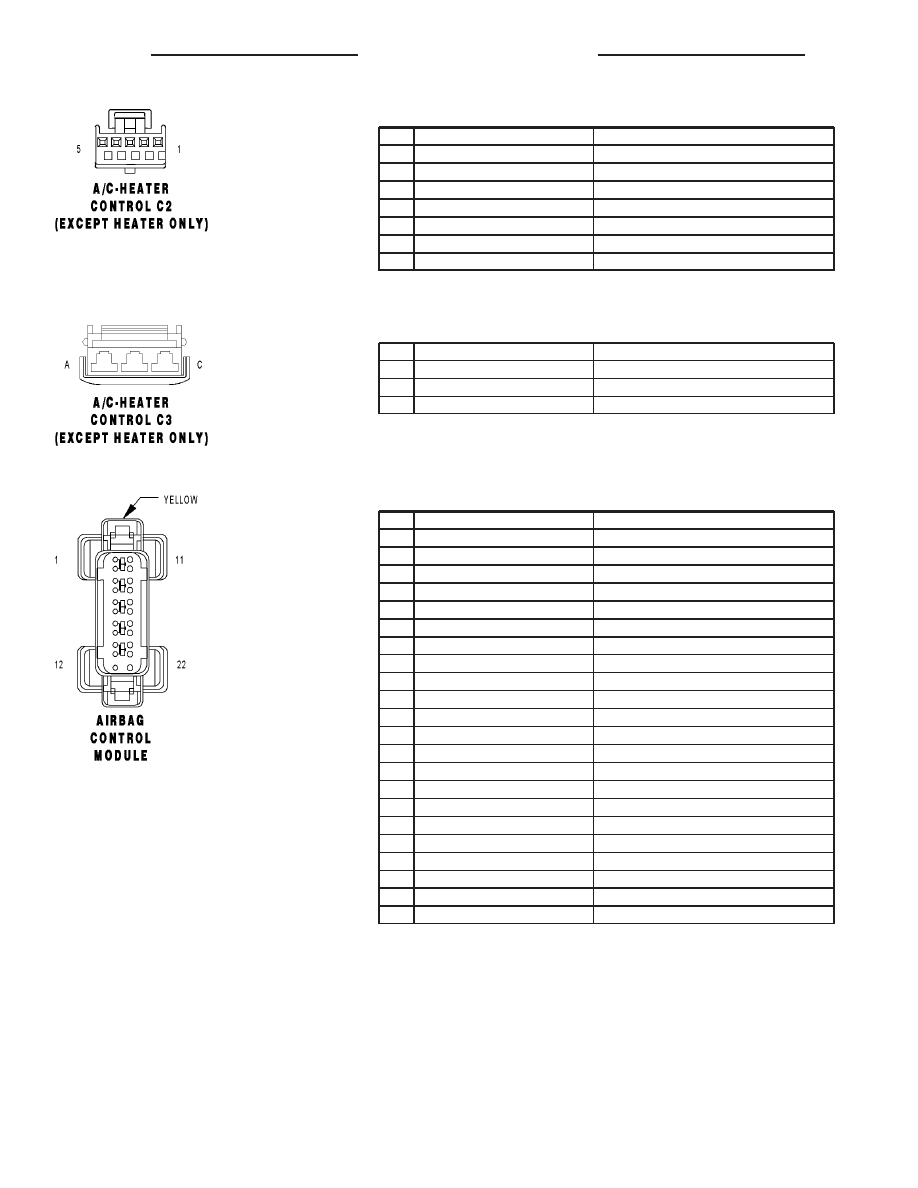

A/C-HEATER CONTROL C2 (EXCEPT HEATER ONLY) - 5 WAY

CAV

CIRCUIT

FUNCTION

1

Z134 20BK/LG (LHD)

GROUND

1

F504 20GY/PK (RHD)

FUSED IGNITION SWITCH OUTPUT (RUN)

2

C132 20DB/YL

BLEND DOOR FEEDBACK SIGNAL

3

F504 20GY/PK (LHD)

FUSED IGNITION SWITCH OUTPUT (RUN)

3

Z134 20BK/LG (RHD)

GROUND

4

E2 20OR/BR

PANEL LAMPS FEED

5

Z1 20BK

GROUND

A/C-HEATER CONTROL C3 (EXCEPT HEATER ONLY) - 3 WAY

CAV

CIRCUIT

FUNCTION

A

C221 20LB/OR

A/C SELECT SIGNAL

B

C805 12DB/WT

BLOWER MOTOR FEED

C

Z1 12BK

GROUND

AIRBAG CONTROL MODULE - YELLOW 22 WAY

CAV

CIRCUIT

FUNCTION

1

R43 18LG/BR

DRIVER SQUIB 1 LINE 1

2

R45 18LG/OR

DRIVER SQUIB 1 LINE 2

3

-

-

4

-

-

5

R44 18LB/OR

PASSENGER SQUIB 1 LINE 2

6

R42 18LB/BR

PASSENGER SQUIB 1 LINE 1

7

-

-

8

G104 18VT/GY (PAD)

PASSENGER AIRBAG INDICATOR DRIVER

9

-

-

10

Z104 18BK/LG

GROUND

11

R106 18LG/LB (PAD)

PASSENGER AIRBAG MUX SWITCH SENSE

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

F201 18PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

18

D25 18WT/VT

PCI BUS

19

-

-

20

F100 18PK/VT

FUSED IGNITION SWITCH OUTPUT (RUN)

21

-

-

22

R104 18LB/LG (PAD)

PASSENGER AIRBAG MUX SWITCH RETURN

8W - 80 - 4

8W-80 CONNECTOR PIN-OUTS

TJ

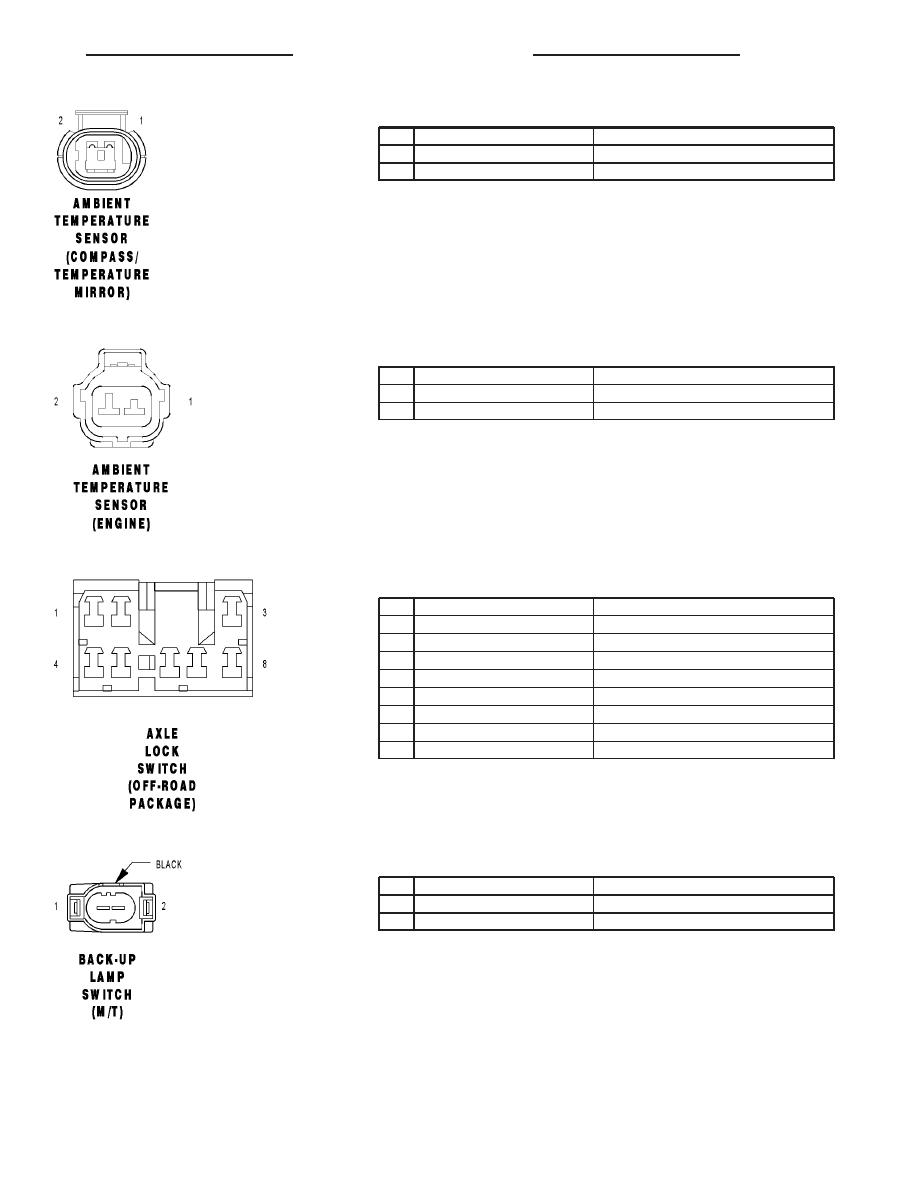

AMBIENT TEMPERATURE SENSOR (COMPASS/TEMPERATURE MIRROR) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G231 20VT/YL

AAT SIGNAL

2

G32 20VT/LB

SENSOR GROUND

AMBIENT TEMPERATURE SENSOR (ENGINE) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 20VT/LG

AAT SIGNAL

2

K900 20DB/DG

SENSOR GROUND

AXLE LOCK SWITCH (OFF-ROAD PACKAGE) - 8 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

E2 20OR/BR

PANEL LAMPS FEED

3

M21 20YL/BR

FUSED B(+)

4

G302 20VT/OR

LOCKER ENABLE SIGNAL 1

5

G303 20VT/DG

LOCKER ENABLE SIGNAL 2

6

G305 20VT/LG

REAR LOCKER REQUEST

7

G304 20VT/DB

FRONT LOCKER REQUEST

8

-

-

BACK-UP LAMP SWITCH (M/T) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F102 20PK/DB

FUSED IGNITION SWITCH OUTPUT (RUN)

2

L1 20WT/LG

BACK-UP LAMP FEED

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 5

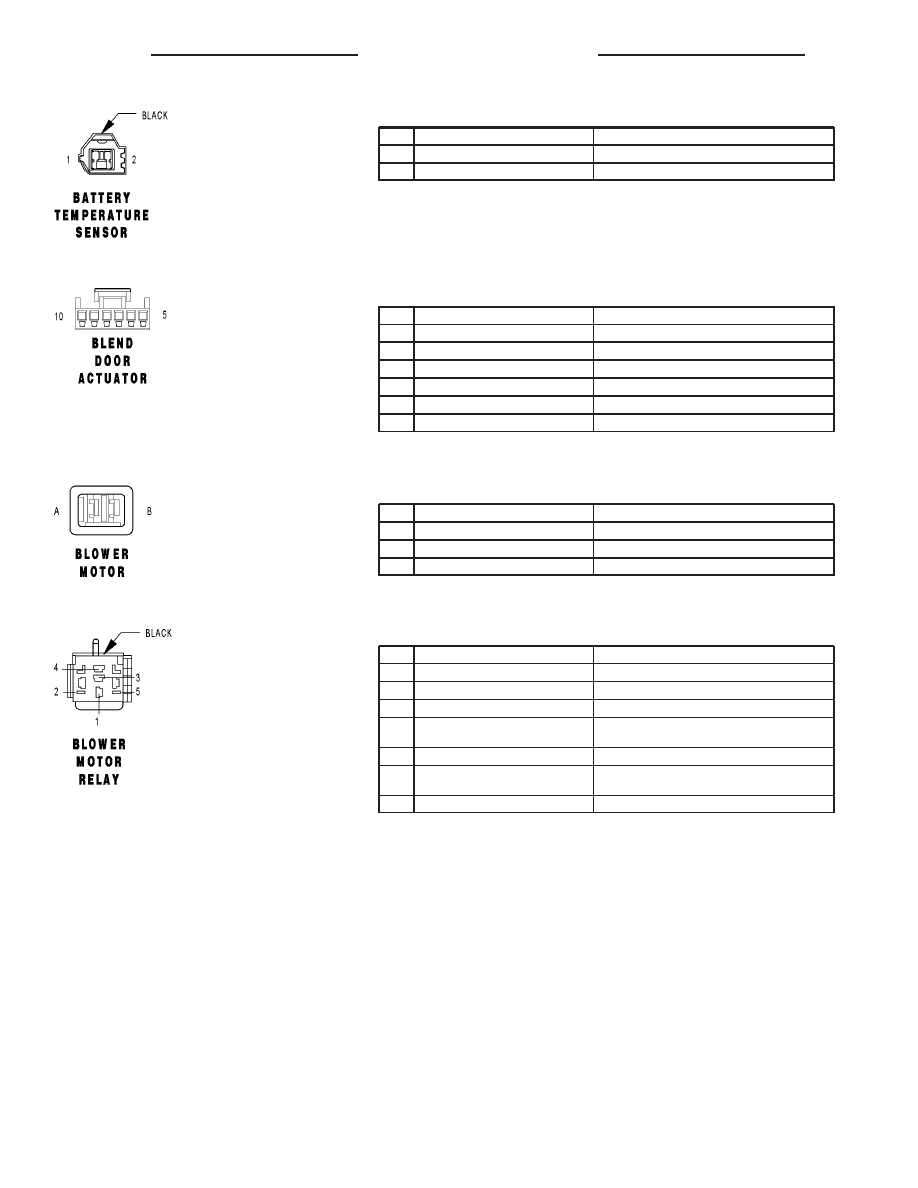

BATTERY TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K25 20DB/VT

BATT TEMP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

BLEND DOOR ACTUATOR - 6 WAY

CAV

CIRCUIT

FUNCTION

5

-

-

6

-

-

7

Z134 20DB/WT

GROUND

8

C132 20YL

BLEND DOOR FEEDBACK SIGNAL

9

-

-

10

F504 20OR

FUSED IGNITION SWITCH OUTPUT (RUN)

BLOWER MOTOR - 2 WAY

CAV

CIRCUIT

FUNCTION

A

C1 12DG

BLOWER MOTOR RELAY OUTPUT

B

C75 12BK/TN (EXCEPT HEATER ONLY)

BLOWER MOTOR HIGH DRIVER

B

C7 12BK/TN (HEATER ONLY)

BLOWER MOTOR HIGH DRIVER

BLOWER MOTOR RELAY - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

C1 12DG

BLOWER MOTOR RELAY OUTPUT

2

Z1 20BK

GROUND

3

-

-

4

A502 12RD/LG (EXCEPT HEATER
ONLY)

FUSED B(+)

4

A111 12RD/LB (HEATER ONLY)

FUSED B(+)

5

F504 20DB/WT (EXCEPT HEATER
ONLY)

FUSED IGNITION SWITCH OUTPUT (RUN)

5

F24 20DB/WT (HEATER ONLY)

FUSED IGNITION SWITCH OUTPUT (RUN)

8W - 80 - 6

8W-80 CONNECTOR PIN-OUTS

TJ
