Jeep Wrangler TJ. Manual - part 213





SPECIFICATIONS

FRONT AXLE

AXLE SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Axle Ratio

3.07, 3.73, 4.10, 4.56

Ring Gear Backlash

0.12-0.20 mm (0.005-0.008 in.)

Pinion Bearing Preload - Original Bearings

1.13-2.26 N·m (10-20 in. lbs.)

Pinion Bearing Preload - New Bearings

2-3.4 N·m (15-30 in. lbs.)

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Fill Hole Plug

34

25

-

Differential Cover Bolts

41

30

-

Bearing Cap Bolts

61

45

-

Ring Gear Bolts

108

80

-

Pinion Bearing Nut Min -

Max

217 - 678

160 - 500

-

Axle Nut

237

175

-

Hub Bearing Bolts

102

75

-

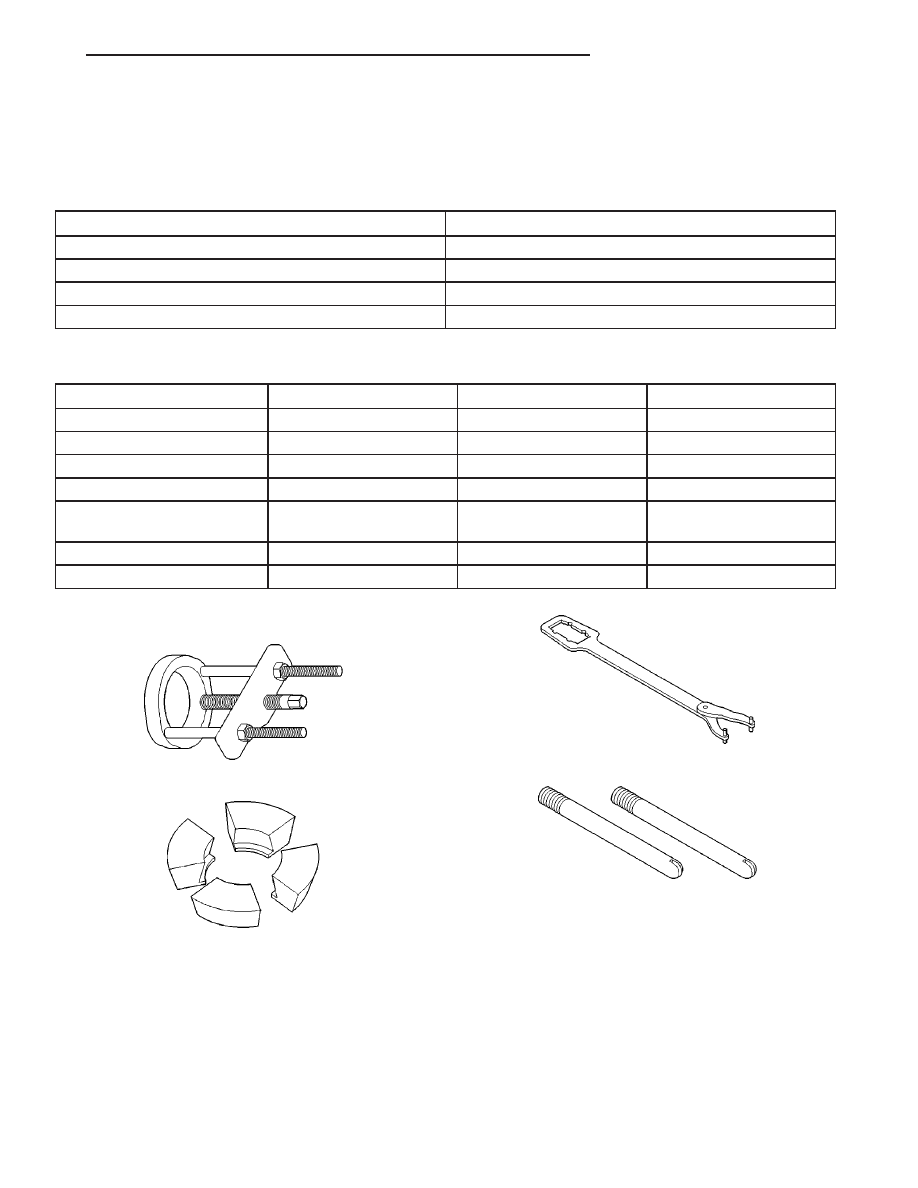

SPECIAL TOOLS

PULLER C-293-PA

ADAPTER C-293-39

WRENCH C-3281

PILOT STUD C-3288-B

TJ

FRONT AXLE - 181FBI

3 - 29

FRONT AXLE - 181FBI (Continued)

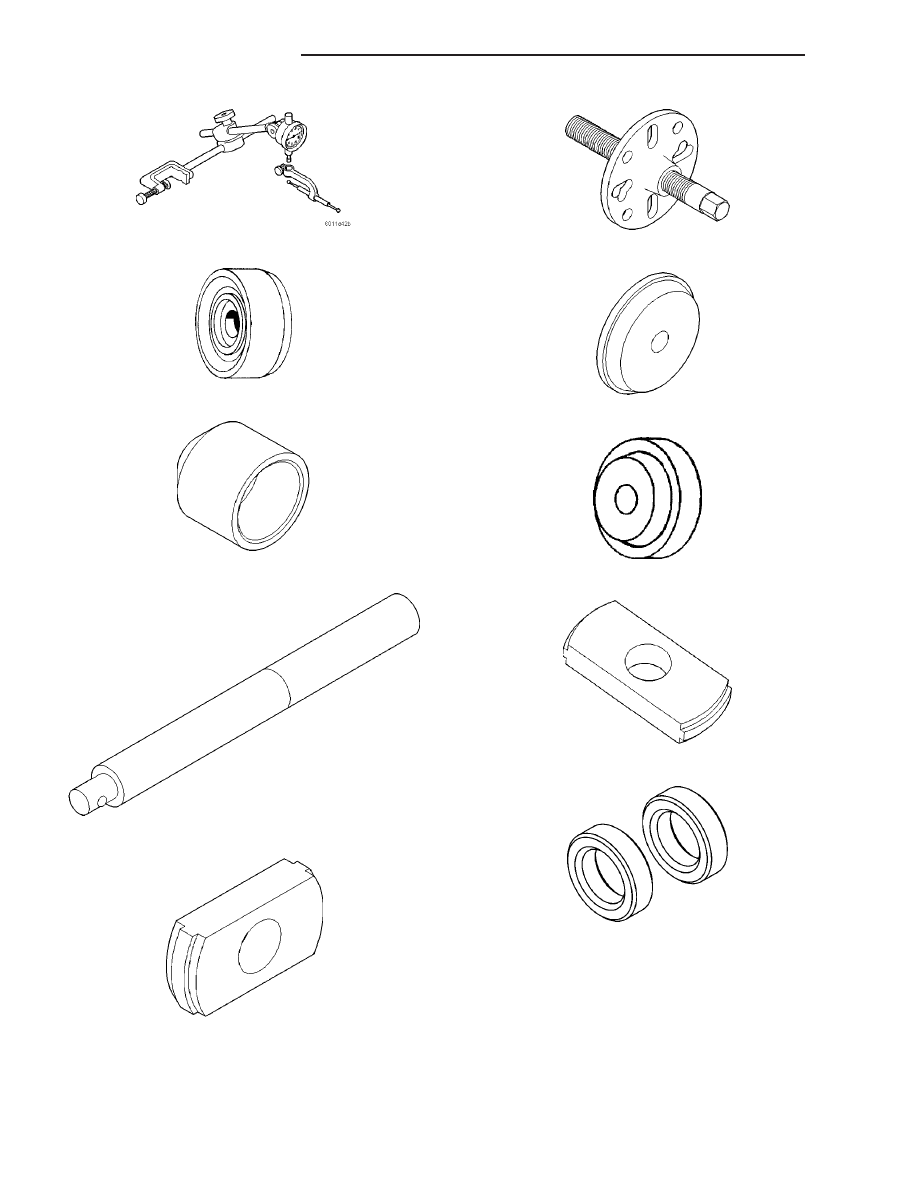

DIAL INDICATOR C-3339

INSTALLER C-3716-A

INSTALLER C-3972-A

HANDLE C-4171

REMOVER C-4345

PULLER C-452

INSTALLER D-130

INSTALLER D-146

REMOVER D-149

DUMMY BEARINGS D-348

3 - 30

FRONT AXLE - 181FBI

TJ

FRONT AXLE - 181FBI (Continued)

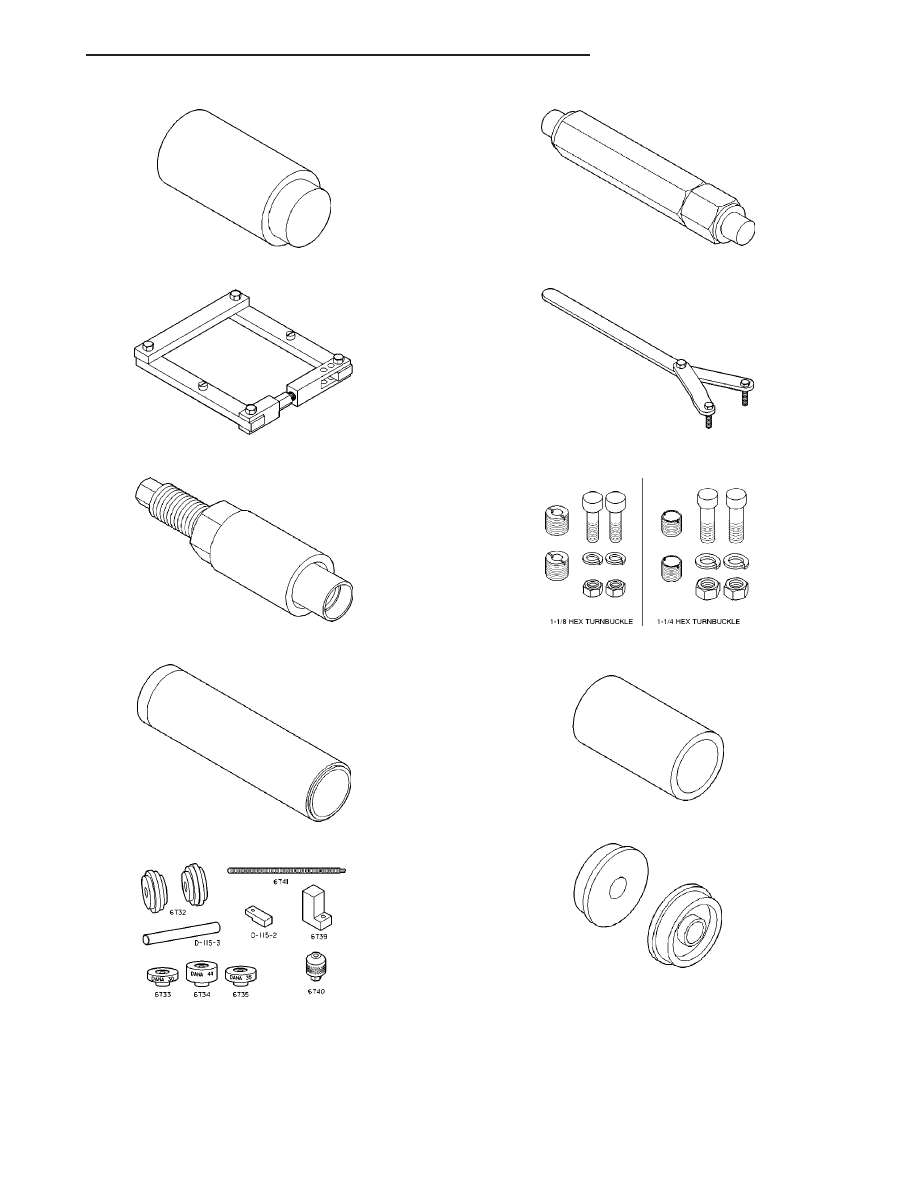

PLUG SP-3289

SPREADER W-129-B

INSTALLER W-162-D

INSTALLER W-262

PINION DEPTH SET 6774

TURNBUCKLE 6797

SPANNER WRENCH 6958

ADAPTER KIT 6987B

CUP 8109

INSTALLER DISCS 8110

TJ

FRONT AXLE - 181FBI

3 - 31

FRONT AXLE - 181FBI (Continued)

AXLE SHAFTS

REMOVAL

(1) With vehicle in neutral, position vehicle on

hoist.

(2) Remove brake components.
(3) Remove cotter pin, nut retainer and axle hub nut.
(4) Remove hub bearing bolts (Fig. 28).

(5) Remove hub bearing from steering knuckle.
(6) Remove axle shaft assembly (Fig. 29) from axle

(7) Remove brake rotor shield from the hub bear-

ing or knuckle.

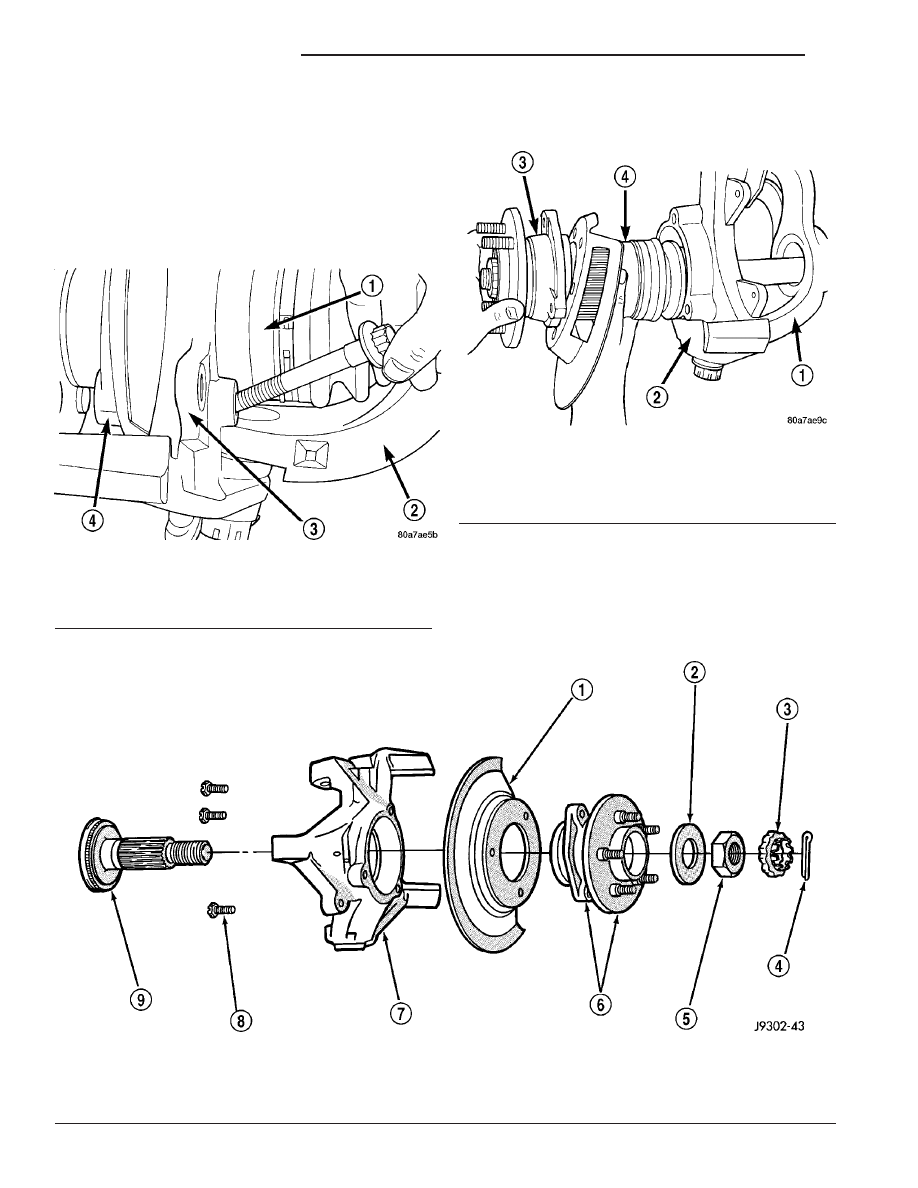

Fig. 30 HUB BEARING & KNUCKLE

1 - BRAKE SHIELD
2 - WASHER
3 - RETAINER
4 - COTTER PIN
5 - NUT

6 - HUB AND BEARING ASSEMBLY
7 - STEERING KNUCKLE
8 - BOLT
9 - TONE WHEEL (ABS)

Fig. 28 HUB BEARING BOLTS

1 - AXLE SHAFT
2 - AXLE
3 - KNUCKLE
4 - HUB BEARING

Fig. 29 HUB BEARING AND AXLE ASSEMBLY

1 - AXLE
2 - KNUCKLE
3 - HUB BEARING
4 - AXLE SHAFT

3 - 32

FRONT AXLE - 181FBI

TJ
