Jeep Wrangler TJ. Manual - part 187

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

473

CONNECTOR PINOUTS

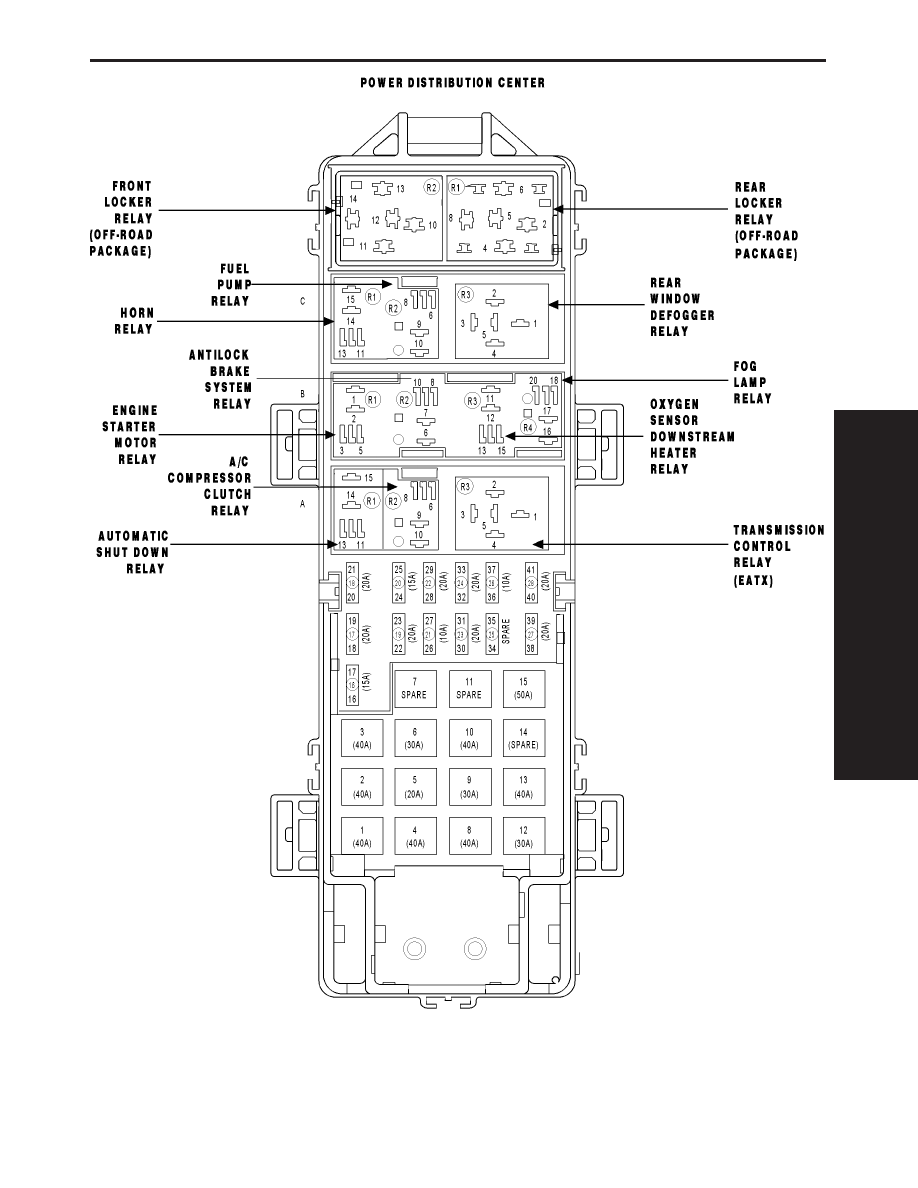

FUSES (PDC)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

40A

A502 12RD/LG

FUSED B(+)

2

40A

A902 12RD

FUSED B(+)

3

40A

A906 12RD

FUSED B(+)

4

40A

A16 12GY (2.4L)

FUSED B(+)

5

20A

A30 16RD/WT (A/T)

FUSED B(+)

6

40A

A8 14RD

FUSED B(+)

7

-

-

-

8

40A

A107 12TN/RD (ABS)

FUSED B(+)

9

20A

A209 18RD/YL

FUSED B(+)

9

20A

A209 18RD (42RLE)

FUSED B(+)

9

20A

A209 18RD/YL (NA1)

FUSED B(+)

10

40A

A940 12RD

FUSED B(+)

11

-

-

-

12

30A

A111 12DG/RD (ABS)

FUSED B(+)

13

40A

A991 12RD

FUSED B(+)

14

-

-

-

15

50A

INTERNAL

FUSED B(+)

16

-

-

-

17

20A

A205 18RD/OR

FUSED B(+)

18

20A

A43 18RD/DG

FUSED B(+)

18

20A

A43 18RD/DG

FUSED B(+)

19

20A

A39 18RD/DG (OPTION 1)

FUSED B(+)

19

20A

A39 16RD/DG (OPTION 2)

FUSED B(+)

20

15A

F306 16DB/PK

FUSED B(+)

21

10A

A926 20RD

FUSED B(+)

22

25A

A1 16RD

FUSED B(+)

23

20A

A930 18RD

FUSED B(+)

24

20A

INTERNAL (OFF-ROAD PACKAGE)

FUSED B(+)

25

-

-

-

26

10A

M21 20YL/BR

FUSED B(+)

27

20A

A701 18BR/RD

FUSED B(+)

28

10A

Y3 18LG

FUSED SENSOR GROUND

28

10A

K900 20DB/DG

SENSOR GROUND

28

10A

Y3 20LG

FUSED SENSOR GROUND

A/C COMPRESSOR CLUTCH RELAY (IN PDC)

CAV

CIRCUIT

FUNCTION

A6

F960 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

A6

F960 20PK/LG (2.4L)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

A7

-

-

A8

C13 20LB/OR

A/C CLUTCH RELAY CONTROL

A9

C3 20DB/YL

A/C CLUTCH RELAY OUTPUT

A10

A926 20RD

FUSED B(+)

AUTOMATIC SHUT DOWN RELAY (IN PDC)

CAV

CIRCUIT

FUNCTION

A11

K342 20BR/WT

ASD RELAY CONTROL

A12

-

-

A13

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

A13

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

A14

K334 18BR

ASD RELAY OUTPUT

A15

A209 18RD/YL

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

474

CONNECTOR PINOUTS

ENGINE STARTER MOTOR RELAY (IN PDC)

CAV

CIRCUIT

FUNCTION

B1

A8 14RD

FUSED B(+)

B2

T750 14YL/GY

ENGINE STARTER MOTOR RELAY OUTPUT

B3

T752 20DG/OR

STARTER MOTOR RELAY CONTROL

B4

-

-

B5

F26 16PK/OR

IGNITION SWITCH OUTPUT (START)

FUEL PUMP RELAY (IN PDC)

CAV

CIRCUIT

FUNCTION

C6

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

C6

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

C7

-

-

C8

K31 20BR

FUEL PUMP RELAY CONTROL

C9

A109 18OR/RD

FUEL PUMP RELAY OUTPUT

C10

A930 18RD

FUSED B(+)

HIGH SPEED RADIATOR FAN RELAY (2.4L)

CAV

CIRCUIT

FUNCTION

D10

A16 12GY

FUSED B(+)

D11

N112 20DB/OR

HIGH SPEED RADIATOR FAN RELAY CONTROL

D13

F960 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

D14

C25 12YL

HIGH SPEED RADIATOR RELAY OUTPUT

LOW SPEED RADIATOR FAN RELAY (2.4L)

CAV

CIRCUIT

FUNCTION

D2

A16 12GY

FUSED B(+)

D4

F960 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

D4

F960 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

D6

N201 20DB/LG

LOW SPEED RADIATOR FAN RELAY CONTROL

D8

C23 12DG

LOW SPEED FAN RELAY OUTPUT

TRANSMISSION CONTROL RELAY (IN PDC)

CAV

CIRCUIT

FUNCTION

A1

A30 16RD/WT

FUSED B(+)

A2

T515 20YL/DB

TRANSMISSION CONTROL RELAY CONTROL

A3

T16 18YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

A4

Z901 18BK

GROUND

A5

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

475

CONNECTOR PINOUTS

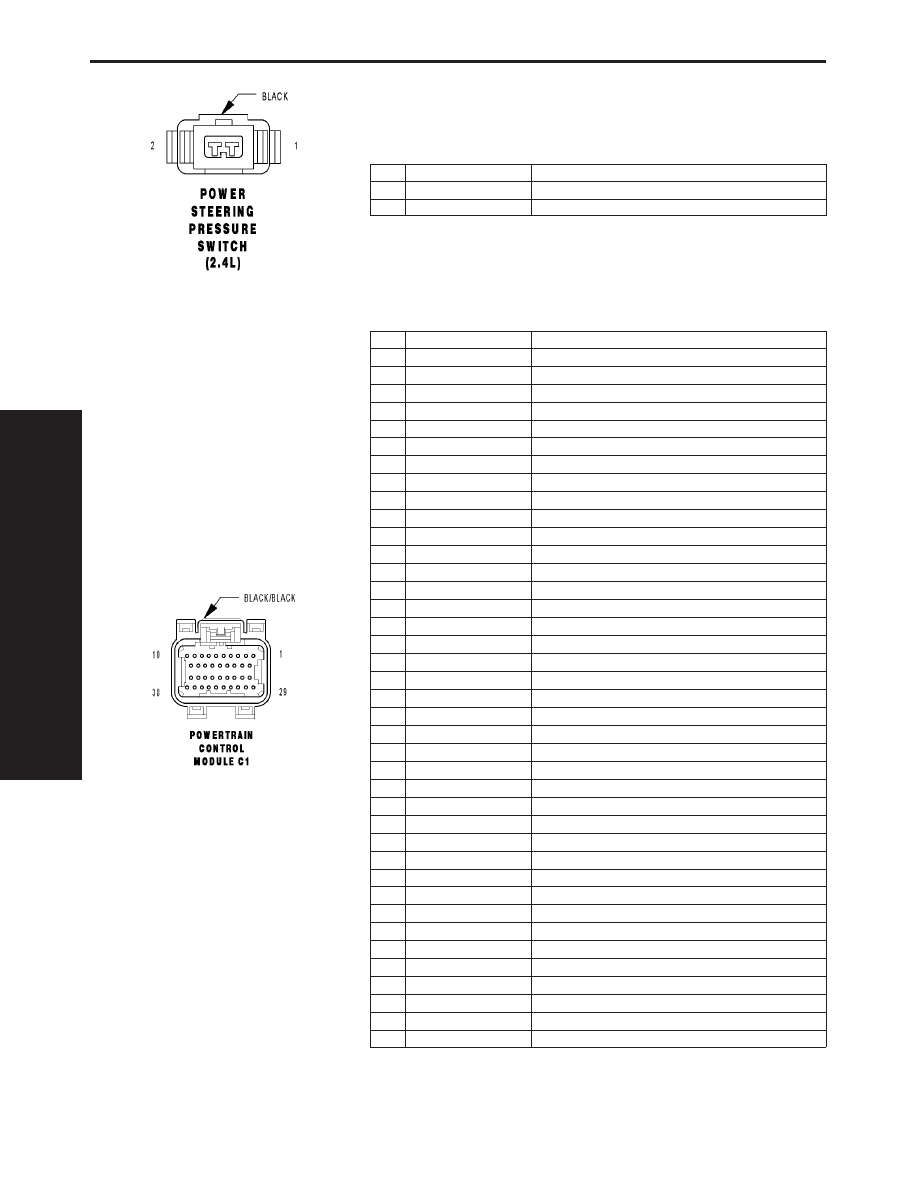

POWER STEERING PRESSURE SWITCH (2.4L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K66 18DB/WT

P/S PRESSURE SWITCH SIGNAL

2

Z987 20BK

GROUND

POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z130 18BK/BR

GROUND

10

C20 20DB/YL (2.4L)

A/C REQUEST SIGNAL

10

C20 18DB/YL (4.0L)

A/C REQUEST SIGNAL

11

F1 18PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 18PK/WT (A/T)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

K75 18DB/OR

VEHICLE SPEED SENSOR SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

Z131 18BK/DG

GROUND

19

-

-

20

G6 18VT/GY

OIL PRESSURE SIGNAL

21

-

-

22

G31 18VT/LG

AAT SIGNAL

23

-

-

24

-

-

25

D20 18WT/LG

SCI RECEIVE (PCM)

26

D16 18WT/OR

SCI RECEIVE (TCM)

27

F856 18YL/PK

5 VOLT SUPPLY

28

T56 18DG/LB

OVERDRIVE OFF SWITCH INDICATOR

29

A209 18RD

FUSED B(+)

30

F26 16PK/OR

IGNITION SWITCH OUTPUT (START)

31

K141 18DB/YL

O2 1/2 SIGNAL

32

K902 18BR/DG

O2 RETURN (UPSTREAM)

33

K243 18BR (4.0L)

O2 2/2 SIGNAL

34

-

-

35

-

-

36

D21 18WT/BR

SCI TRANSMIT (PCM/CAB)

37

D15 18WT/DG

SCI RECEIVE (TCM)

38

D25 18WT/VT

PCI BUS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

476

CONNECTOR PINOUTS
