Jeep Wrangler TJ. Manual - part 48





FUSES (PDC)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

40A

A502 12RD/LG

FUSED B(+)

2

40A

A902 12RD

FUSED B(+)

3

40A

A906 12RD

FUSED B(+)

4

40A

A16 12GY (2.4L)

FUSED B(+)

5

20A

A30 16RD/WT (A/T)

FUSED B(+)

6

40A

A8 14RD

FUSED B(+)

7

-

-

-

8

40A

A107 12TN/RD (ABS)

FUSED B(+)

9

20A

A209 18RD/YL

FUSED B(+)

9

20A

A209 18RD (42RLE)

FUSED B(+)

9

20A

A209 18RD/YL (NA1)

FUSED B(+)

10

40A

A940 12RD

FUSED B(+)

11

-

-

-

12

30A

A111 12DG/RD (ABS)

FUSED B(+)

13

40A

A991 12RD

FUSED B(+)

14

-

-

-

15

50A

INTERNAL

FUSED B(+)

16

-

-

-

17

20A

A205 18RD/OR

FUSED B(+)

18

20A

A43 18RD/DG

FUSED B(+)

18

20A

A43 18RD/DG

FUSED B(+)

19

20A

A39 18RD/DG (OPTION 1)

FUSED B(+)

19

20A

A39 16RD/DG (OPTION 2)

FUSED B(+)

20

15A

F306 16DB/PK

FUSED B(+)

21

10A

A926 20RD

FUSED B(+)

22

25A

A1 16RD

FUSED B(+)

23

20A

A930 18RD

FUSED B(+)

24

20A

INTERNAL (OFF-ROAD PACKAGE)

FUSED B(+)

25

-

-

-

26

10A

M21 20YL/BR

FUSED B(+)

27

20A

A701 18BR/RD

FUSED B(+)

28

10A

K900 20DB/DG

SENSOR GROUND

28

10A

Y3 18LG

FUSED SENSOR GROUND

28

10A

Y3 20LG

FUSED SENSOR GROUND

FOG LAMP RELAY (IN PDC)

CAV

CIRCUIT

FUNCTION

B16

L139 18WT/YL

FOG LAMP SWITCH SIGNAL

B17

-

-

B18

L300 14LG/WT

DIMMER SWITCH HIGH BEAM OUTPUT

B18

L340 14WT/OR (DRL)

HIGH BEAM INDICATOR DRIVER

B19

L39 18WT/OR

FOG LAMP RELAY OUTPUT

B20

Z901 18BK

GROUND

FRONT LOCKER RELAY (OFF-ROAD PACKAGE)

CAV

CIRCUIT

FUNCTION

D10

INTERNAL

FUSED B(+)

D11

G304 20VT/DB

FRONT LOCKER REQUEST

D12

-

-

D13

INTERNAL

FUSED B(+)

D14

A750 18TN/RD

FRONT LOCKER RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

189

CONNECTOR PINOUTS

REAR LOCKER RELAY (IN PDC/OFF-ROAD PACKAGE)

CAV

CIRCUIT

FUNCTION

D2

INTERNAL

FUSED B(+)

D4

INTERNAL

FUSED B(+)

D5

-

-

D6

G305 20VT/LG

REAR LOCKER REQUEST

D8

A850 18RD/WT

REAR LOCKER RELAY OUTPUT

REAR WINDOW DEFOGGER RELAY (IN PDC)

CAV

CIRCUIT

FUNCTION

C1

A902 12RD

FUSED B(+)

C2

C115 20DB

REAR WINDOW DEFOGGER RELAY CONTROL

C3

C15 12BK/WT

REAR WINDOW DEFOGGER RELAY OUTPUT

C4

F102 20PK/DB

FUSED IGNITION SWITCH OUTPUT (RUN)

C5

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

190

CONNECTOR PINOUTS

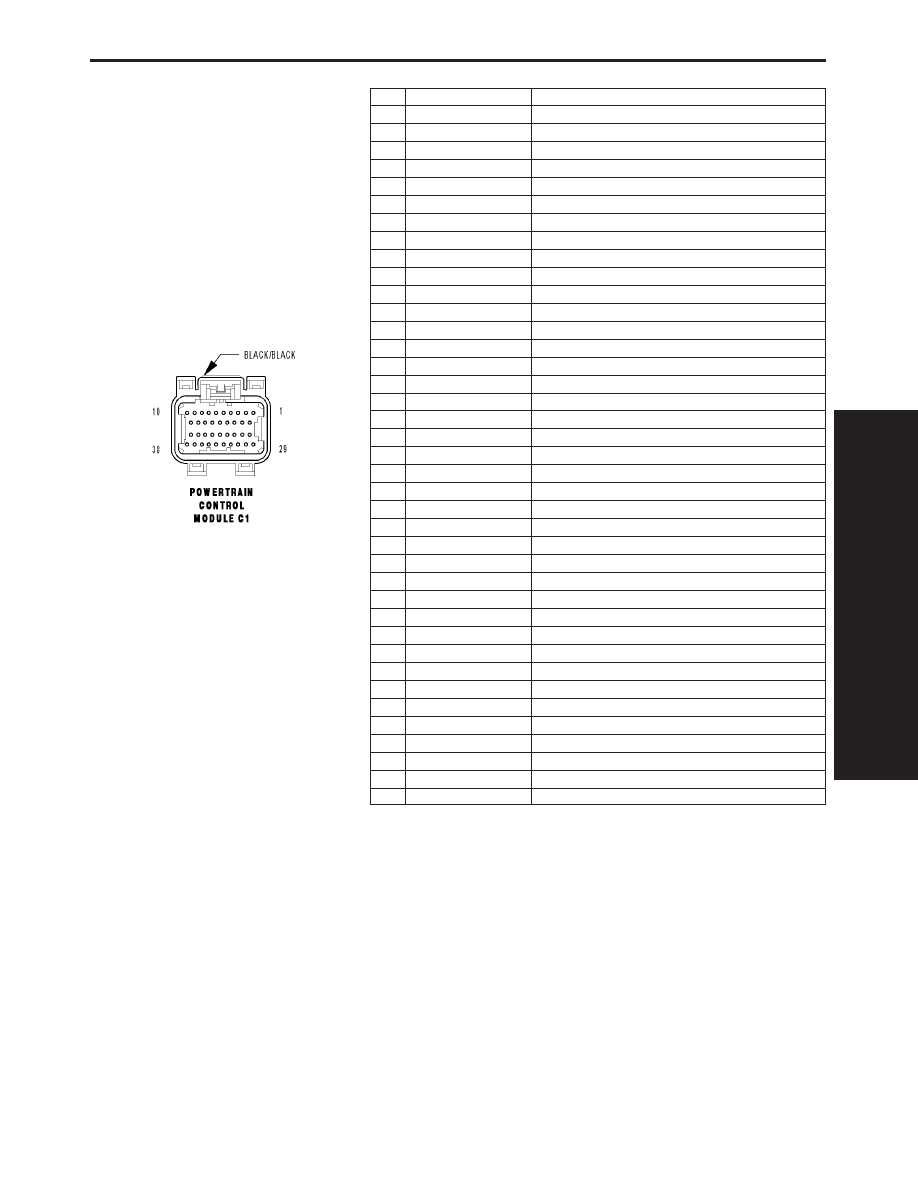

POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z130 18BK/BR

GROUND

10

C20 20DB/YL (2.4L)

A/C REQUEST SIGNAL

10

C20 18DB/YL (4.0L)

A/C REQUEST SIGNAL

11

F1 18PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 18PK/WT (A/T)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

K75 18DB/OR

VEHICLE SPEED SENSOR SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

Z131 18BK/DG

GROUND

19

-

-

20

G6 18VT/GY

OIL PRESSURE SIGNAL

21

-

-

22

G31 18VT/LG

AAT SIGNAL

23

-

-

24

-

-

25

D20 18WT/LG

SCI RECEIVE (PCM)

26

D16 18WT/OR

SCI RECEIVE (TCM)

27

F856 18YL/PK

5 VOLT SUPPLY

28

T56 18DG/LB

OVERDRIVE OFF SWITCH INDICATOR

29

A209 18RD

FUSED B(+)

30

F26 16PK/OR

IGNITION SWITCH OUTPUT (START)

31

K141 18DB/YL

O2 1/2 SIGNAL

32

K902 18BR/DG

O2 RETURN (UPSTREAM)

33

K243 18BR (4.0L)

O2 2/2 SIGNAL

34

-

-

35

-

-

36

D21 18WT/BR

SCI TRANSMIT (PCM/CAB)

37

D15 18WT/DG

SCI RECEIVE (TCM)

38

D25 18WT/VT

PCI BUS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

191

CONNECTOR PINOUTS

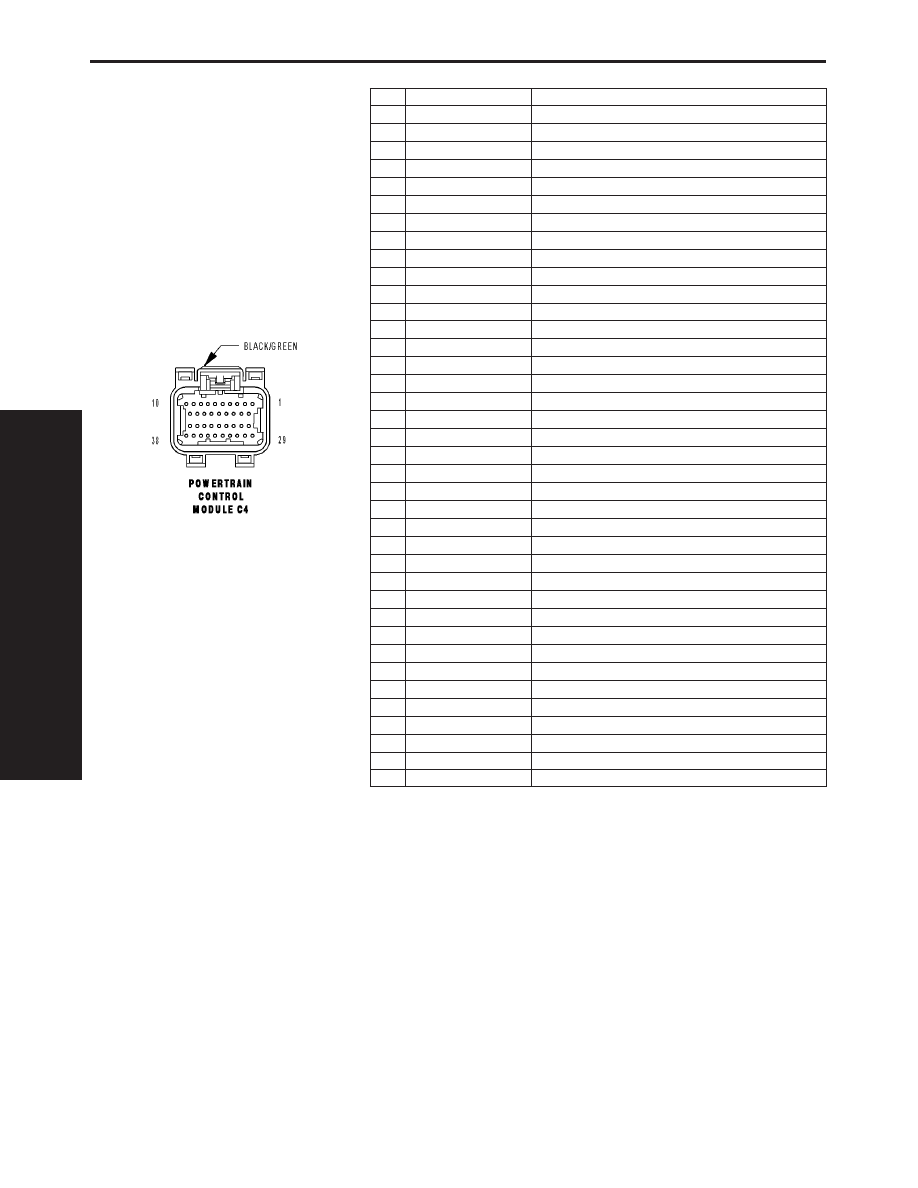

POWERTRAIN CONTROL MODULE C4 - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 16YL/GY

OD SOLENOID CONTROL

2

T59 16YL/LB

UD SOLENOID CONTROL

3

-

-

4

-

-

5

-

-

6

T19 16YL/DB

2-4 SOLENOID CONTROL

7

-

-

8

-

-

9

-

-

10

T20 16DG/WT

L/R SOLENOID CONTROL

11

T140 18YL/GY

MS SOLENOID CONTROL

12

Z903 16BK

GROUND

13

Z903 16BK

GROUND

14

-

-

15

T1 18DG/LB

TRS T1 SENSE

16

T3 18DG/DB

TRS T3 SENSE

17

T6 18DG

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

18

T515 18YL/DB

TRANSMISSION CONTROL RELAY CONTROL

19

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

20

-

-

21

-

-

22

T9 18DG/TN

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

-

-

27

T41 18YL/DB

TRS T41 SENSE (P/N)

28

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

30

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

31

T38 18YL/BR

LINE PRESSURE SENSOR SIGNAL

32

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

33

T52 18DG/OR

INPUT SPEED SENSOR SIGNAL

34

T13 18DG/VT

SPEED SENSOR GROUND

35

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 18DG/YL

TRS T42 SENSE

38

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

192

CONNECTOR PINOUTS
