FUSES (FB)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

20A

L177 18WT/OR

FUSED B(+)

1

20A

L177 20WT/OR

FUSED B(+)

2

20A

A103 18GY/RD

FUSED B(+)

3

20A

X13 16BK/RD (SUBWOOFER)

FUSED B(+)

4

10A

Z902 20BK

GROUND

5

10A

F100 18PK/VT

FUSED IGNITION SWITCH OUTPUT (RUN)

6

20A

F302 18GY/PK (HARDTOP)

FUSED IGNITION SWITCH OUTPUT (RUN)

7

10A

F102 20PK/DB

FUSED IGNITION SWITCH OUTPUT (RUN)

8

10A

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

9

10A

F201 18PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

10A

F505 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

10A

F505 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

11

10A

F960 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

10A

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

10A

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

10A

L5 20WT/LB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

14

10A

X112 16DG/GY

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

15

10A

C515 20LB/OR (HARDTOP)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

16

10A

L45 20LG/DG (EXPORT)

DIMMER SWITCH LOW BEAM OUTPUT

16

10A

L45 20LG/DG (EXPORT)

DIMMER SWITCH LOW BEAM OUTPUT

17

25A

F300 16OR/PK

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

17

25A

F300 16OR/PK

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

18

15A

A207 18RD/LG

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

19

-

-

-

20

-

-

-

IGNITION SWITCH - 10 WAY

CAV

CIRCUIT

FUNCTION

1

A1 16RD

FUSED B(+)

2

F951 16PK/LG

IGNITION SWITCH OUTPUT (RUN-START)

3

F993 12PK/YL

IGNITION SWITCH OUTPUT (RUN-ACC)

4

A991 12 RD

FUSED B(+)

5

G15 20VT/TN

KEY-IN IGNITION SWITCH SENSE

6

F26 16PK/OR

IGNITION SWITCH OUTPUT (START)

7

F982 16PK/YL

IGNITION SWITCH OUTPUT (RUN-ACC)

8

F921 14PK/YL

IGNITION SWITCH OUTPUT (RUN)

9

A8 14RD

FUSED B(+)

10

Z902 16BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

185

CONNECTOR PINOUTS

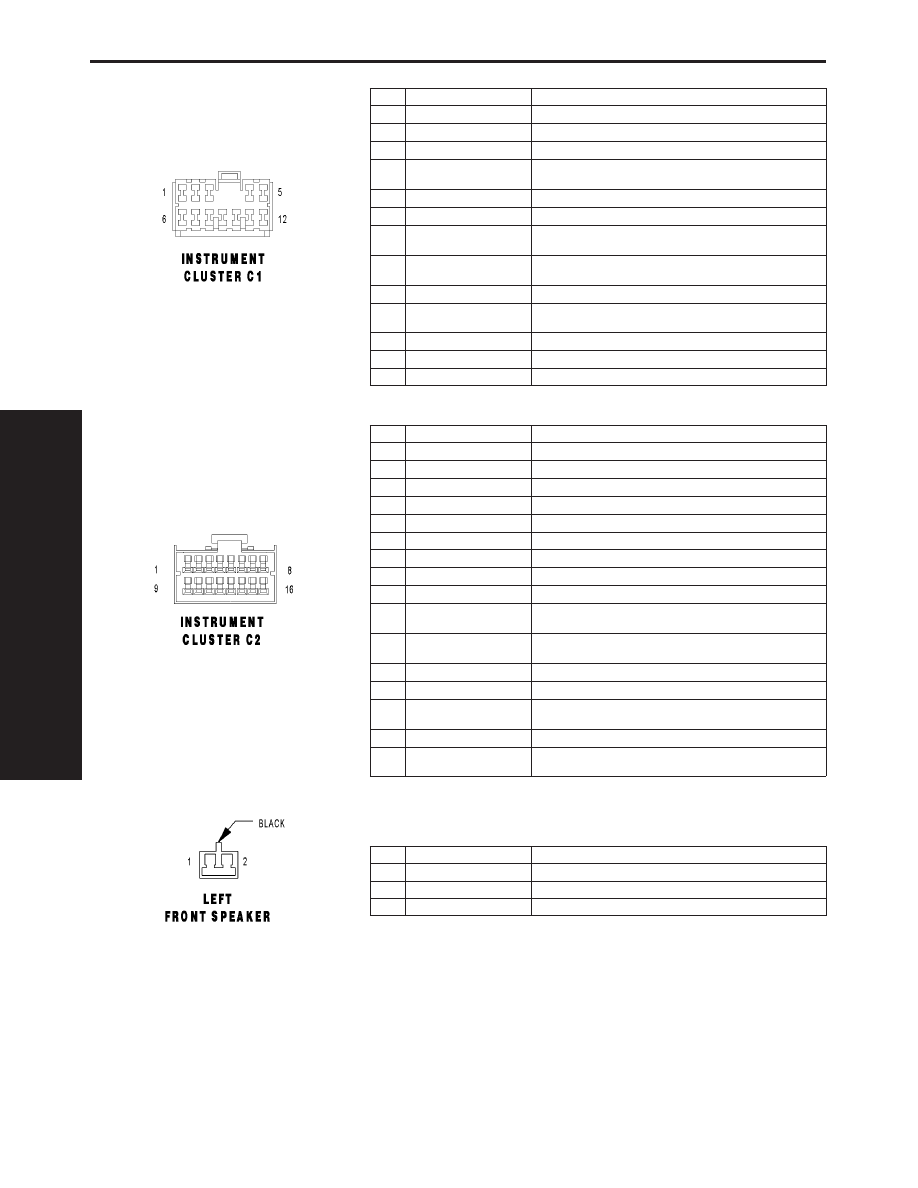

INSTRUMENT CLUSTER C1 - 12 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18WT/LG

LEFT TURN SIGNAL

2

L60 18WT/TN

RIGHT TURN SIGNAL

3

L300 16LG/WT

DIMMER SWITCH HIGH BEAM OUTPUT

4

L39 16WT/OR (EXCEPT
EXPORT)

FOG LAMP RELAY OUTPUT

4

L36 16WT/DB (EXPORT)

REAR FOG LAMP FEED

5

L7 18WT/YL

HEADLAMP SWITCH OUTPUT

6

G305 20VT/LG (OFF-ROAD
PACKAGE)

REAR LOCKER REQUEST

7

G301 20VT/LB (OFF-ROAD
PACKAGE)

REAR LOCKER INDICATOR SWITCH SENSE

8

Z18 18BK/LB

GROUND

9

G303 20VT/DG (OFF-ROAD
PACKAGE)

LOCKER ENABLE SIGNAL 2

10

D16 20WT/OR

SCI RECEIVE (TCM)

11

F505 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

M21 20YL/BR

FUSED B(+)

INSTRUMENT CLUSTER C2 - 16 WAY

CAV

CIRCUIT

FUNCTION

1

C80 20DB (HARD TOP)

REAR WINDOW DEFOGGER SWITCH SENSE

2

G10 20VT/LG

SEAT BELT SWITCH SENSE

3

G76 20VT/YL

PASSENGER DOOR AJAR SWITCH SENSE

4

G75 20VT

DRIVER DOOR AJAR SWITCH SENSE

5

M22 20YL/OR

COURTESY LAMPS FEED

6

E2 20OR/BR

PANEL LAMPS FEED

7

C115 20DB (HARD TOP)

REAR WINDOW DEFOGGER RELAY CONTROL

8

G4 20VT/LB (ABS)

ABS WARNING INDICATOR DRIVER

9

B83 20DG/WT

BRAKE PRESSURE SENSOR SUPPLY

10

G304 20VT/DB (OFF-ROAD
PACKAGE)

FRONT LOCKER REQUEST

11

G93 20VT/LB (OFF-ROAD
PACKAGE)

4WD INDICATOR

12

D25 20WT/VT

PCI BUS

13

G15 20VT/TN

KEY-IN IGNITION SWITCH SENSE

14

G302 20VT/OR (OFF-ROAD
PACKAGE)

LOCKER ENABLE SIGNAL 1

15

E19 20OR/BR

PANEL LAMPS DIMMER SIGNAL

16

G300 20VT/WT (OFF-ROAD
PACKAGE)

FRONT LOCKER INDICATOR SWITCH SENSE

LEFT FRONT SPEAKER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X53 18DG

LEFT FRONT SPEAKER (+)

2

-

-

3

X55 18DG/BR

LEFT FRONT SPEAKER (-)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

186

CONNECTOR PINOUTS

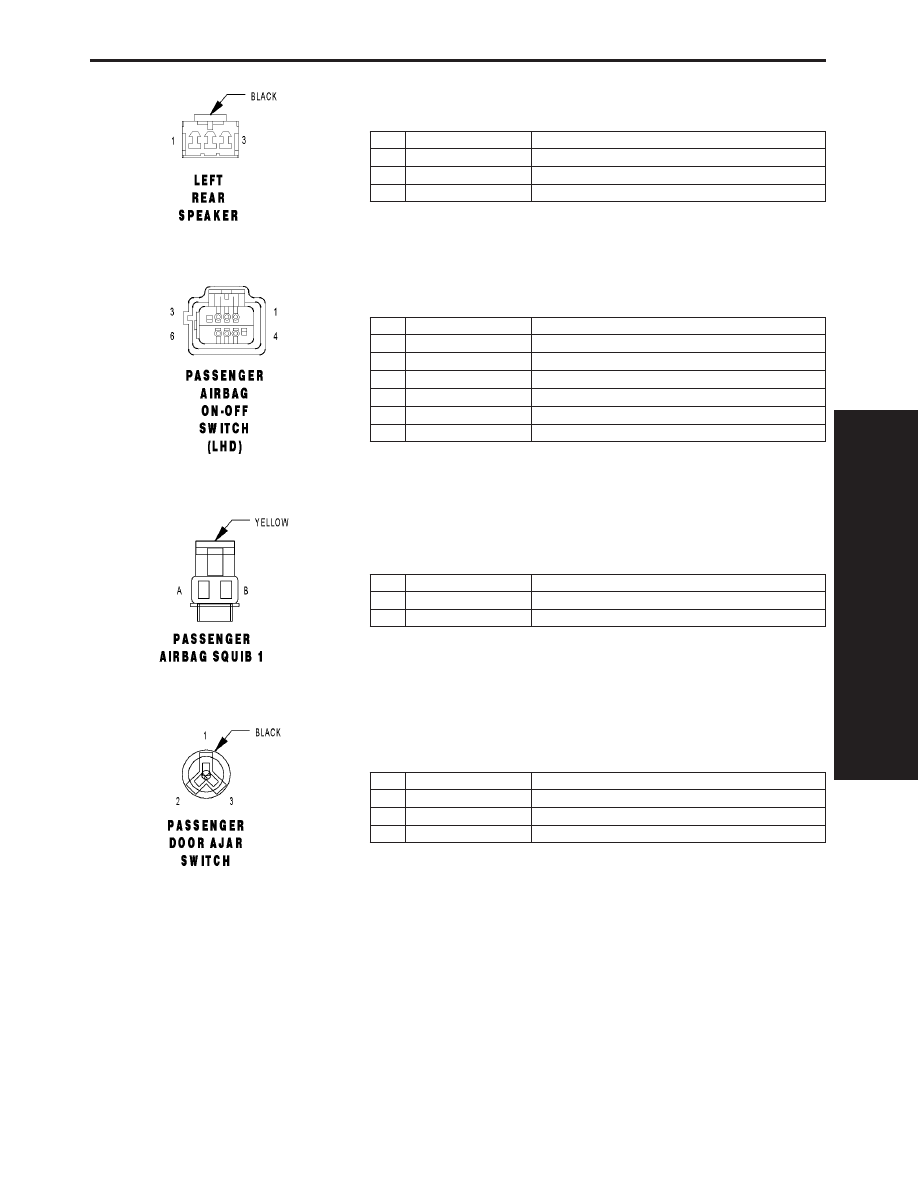

LEFT REAR SPEAKER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X57 20BR/LB

LEFT REAR SPEAKER (-)

2

-

-

3

X51 18BR/YL

LEFT REAR SPEAKER (+)

PASSENGER AIRBAG ON-OFF SWITCH (LHD) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

F201 18PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

G104 18VT/GY

PASSENGER AIRBAG INDICATOR DRIVER

3

R106 18LG/LB

PASSENGER AIRBAG MUX SWITCH SENSE

4

-

-

5

-

-

6

R104 18LB/LG

PASSENGER AIRBAG MUX SWITCH RETURN

PASSENGER AIRBAG SQUIB 1 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

A

R42 18LB/BR

PASSENGER SQUIB 1 LINE 1

B

R44 18LB/OR

PASSENGER SQUIB 1 LINE 2

PASSENGER DOOR AJAR SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

M23 20YL/DG

DOOR AJAR SWITCH OUTPUT

2

-

-

3

G76 20VT/YL

PASSENGER DOOR AJAR SWITCH SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

187

CONNECTOR PINOUTS

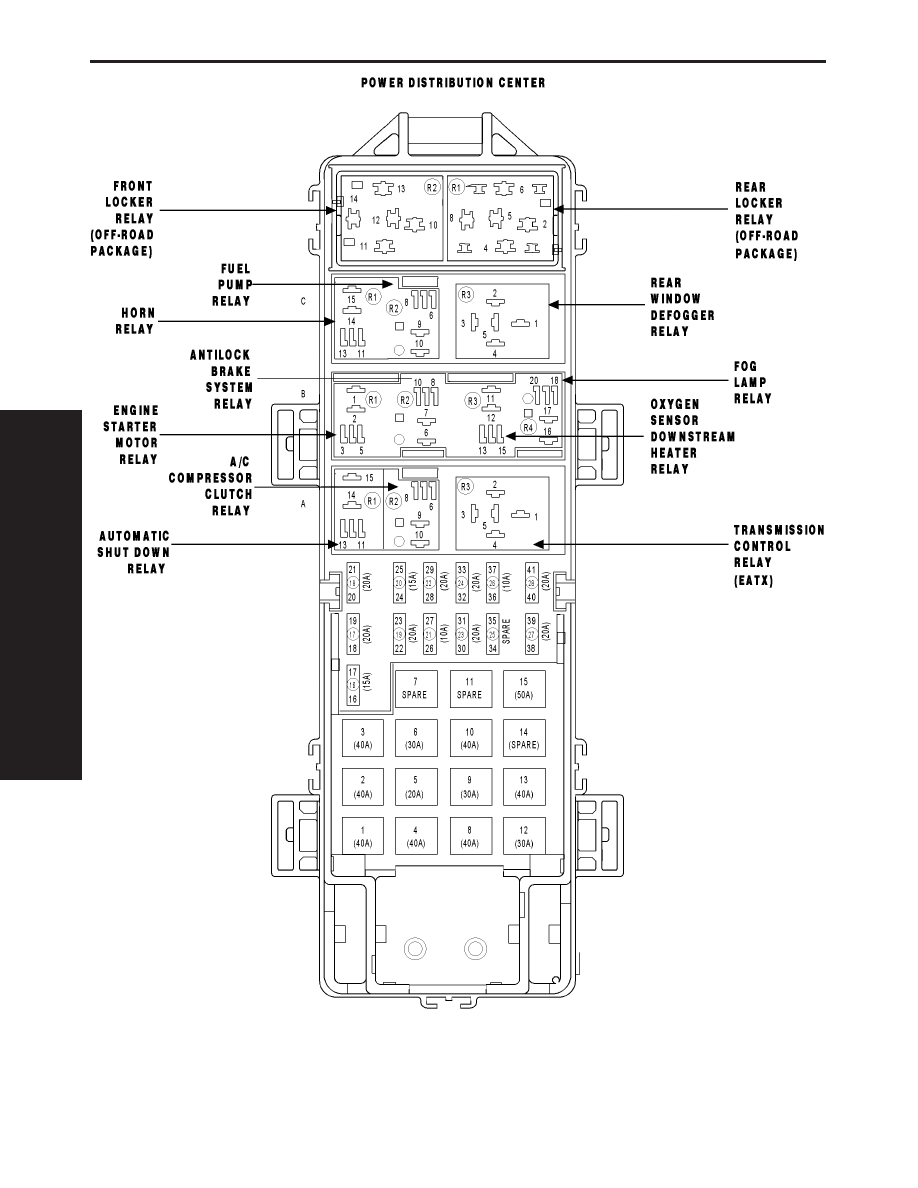

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

188

CONNECTOR PINOUTS
