FRONT HOUSING

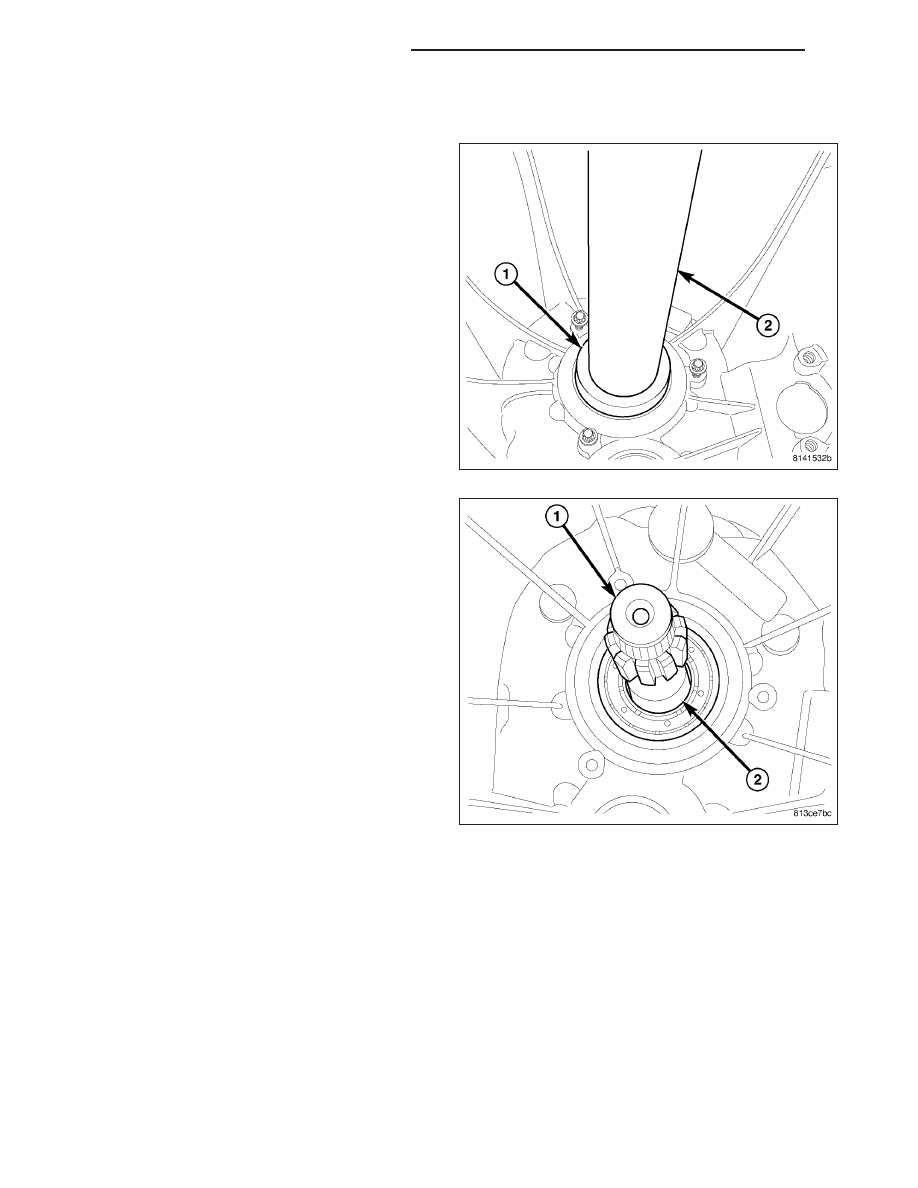

1. Install input shaft seal with Installer 9635 (1)

Installer 6448A (2).

2. Install input shaft (1) with bearing (2) into housing.

21 - 40

MANUAL TRANSMISSION - NSG370

KJ

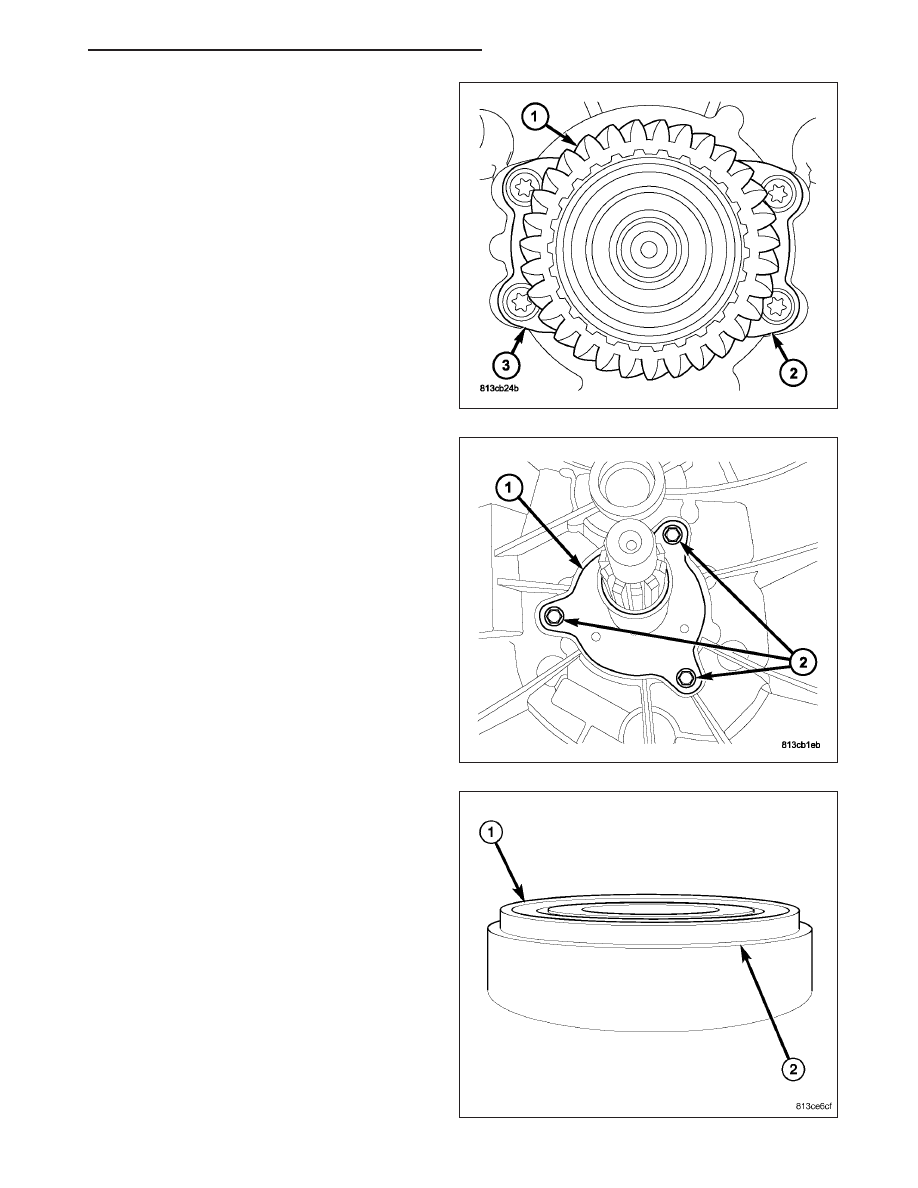

3. Install input shaft (1) bearing retainers (2, 3) and

tighten bolts to 10 N·m (88 in. lbs.).

4. Install input shaft retainer (1) and tighten bolts (2)

to 9 N·m (80 in. lbs.).

5. Install countershaft bearing (1) into housing with

bearing retainer lip (2) facing up.

KJ

MANUAL TRANSMISSION - NSG370

21 - 41

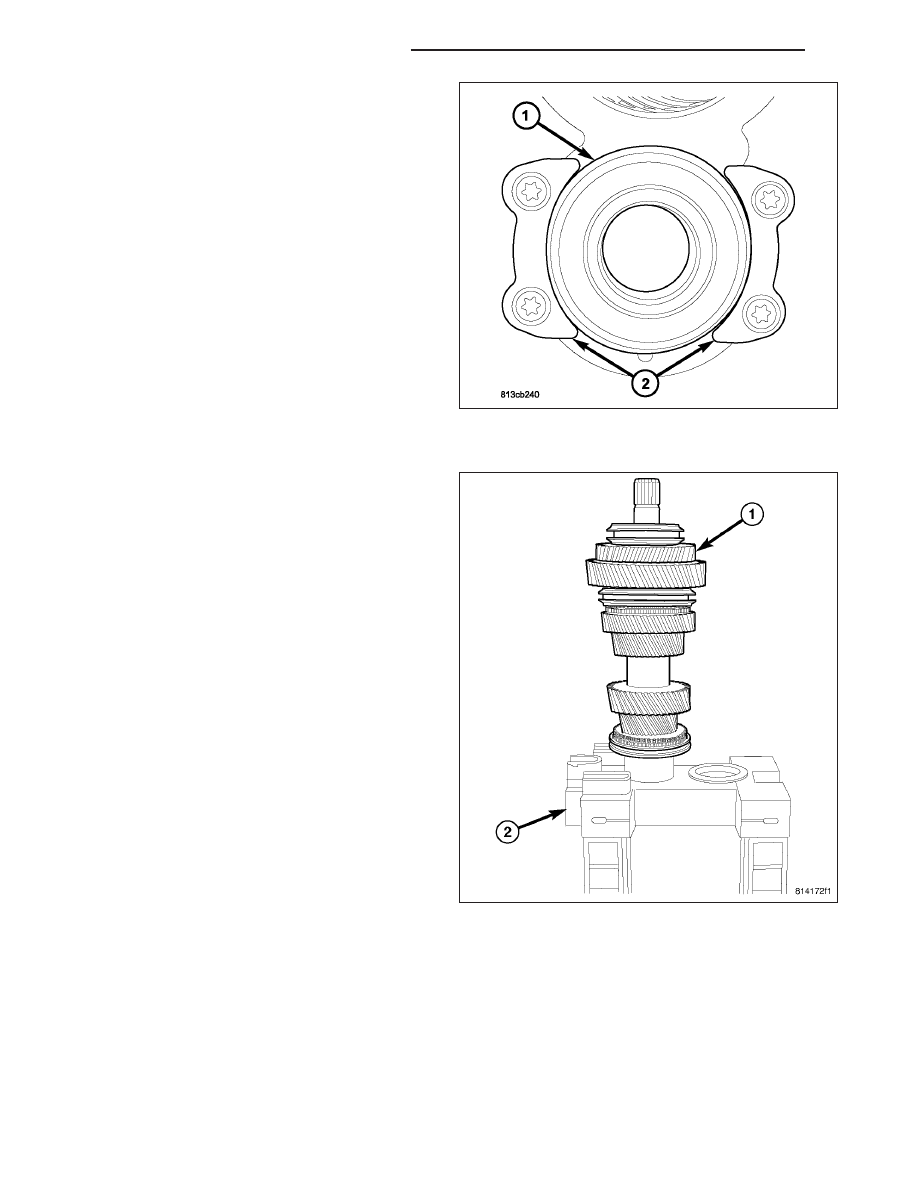

6. Install countershaft bearing (1) retainers (2) and

tighten bolts to 10 N·m (88 in. lbs.).

FINAL ASSEMBLY

1. Install mainshaft (1) onto Build Fixture 9633 (2).

21 - 42

MANUAL TRANSMISSION - NSG370

KJ

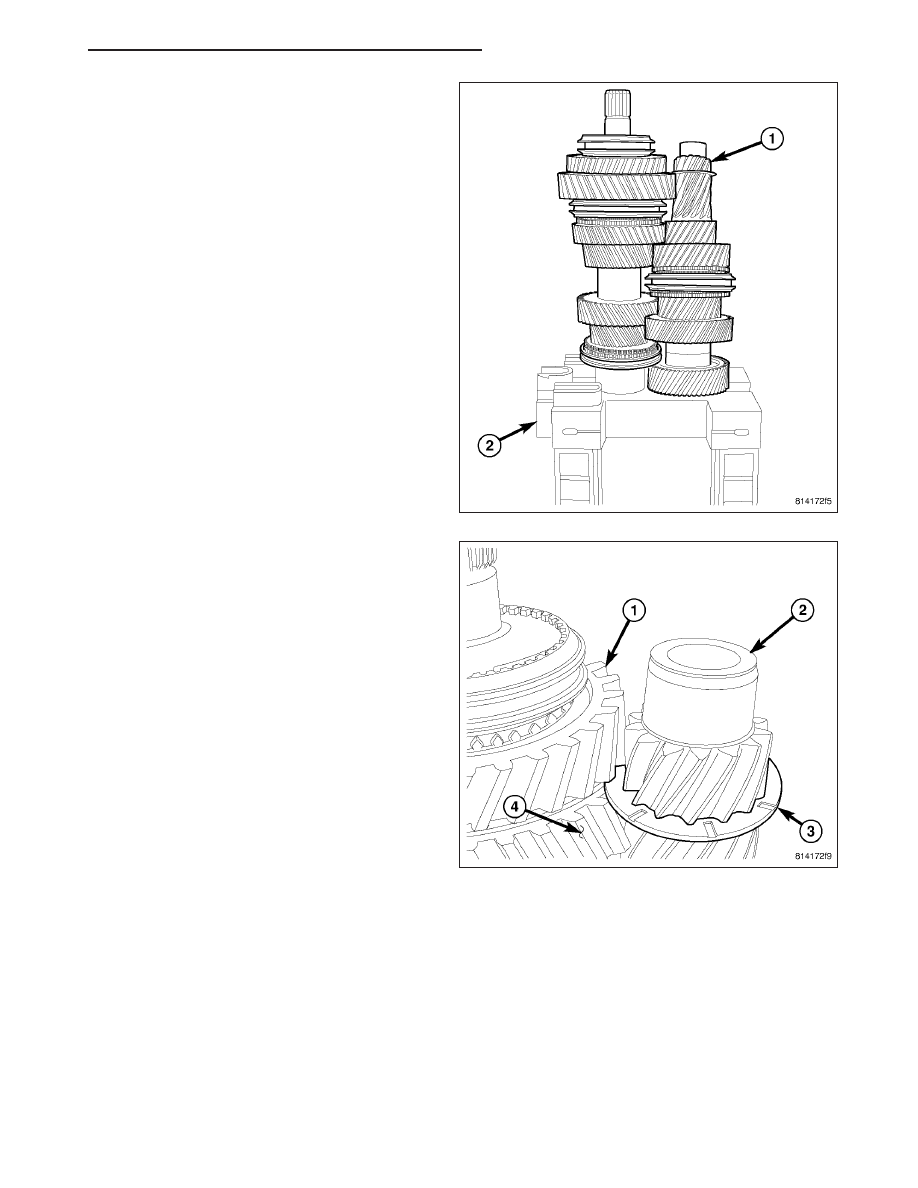

2. Install countershaft (1) onto Build Fixture 9633 (2).

3. Install oil slinger (3) on countershaft (2) between

reverse (1) and first gear (4).

CAUTION: Oil slinger is fragile and can crack during installation. Failure to follow these instructions will
result in cracking the oil slinger and lack of oil to first/reverse bearing.

KJ

MANUAL TRANSMISSION - NSG370

21 - 43
