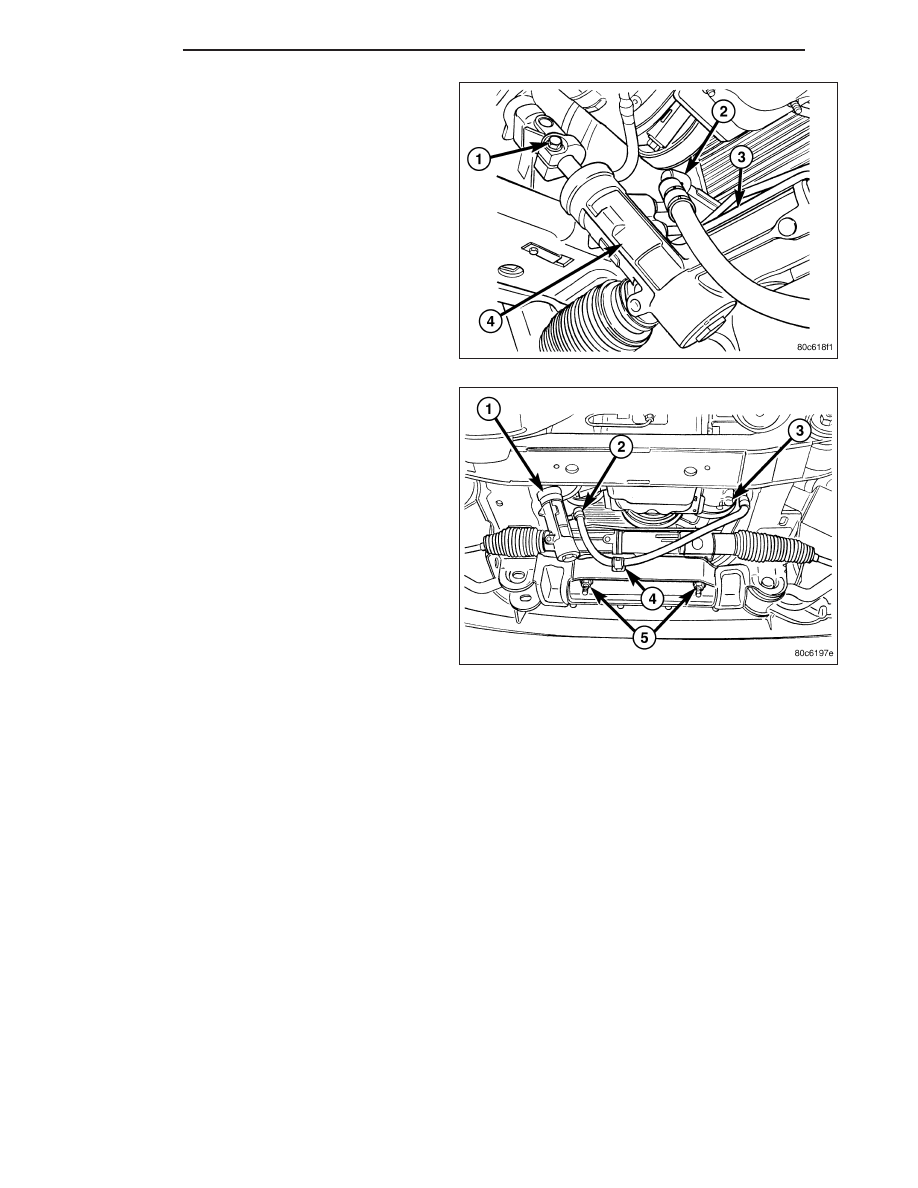

8. Remove the lower intermediate shaft coupler pinch

bolt (1) and slide the coupler off the gear (4).

9. Remove the power steering lines (2) from the gear

(1).

10. Remove the mounting bolts (5) from the gear (1)

to the front cradle.

11. Remove the steering gear (1) from the vehicle.

DIESEL

1. Siphon the power steering fluid from the power steering reservoir.

NOTE: The steering column on vehicles with an automatic transmission may not be equipped with an inter-
nal locking shaft that allows the ignition key cylinder to be locked with the key. Alternative methods of lock-
ing the steering wheel for service will have to be used.

2. Lock the steering wheel to prevent spinning of the clockspring.

3. Raise and support the vehicle.

4. Remove the skid plate from under the front end to gain access to the gear (Refer to 13 - FRAME & BUMPERS/

FRAME/FRONT SKID PLATE - REMOVAL)

5. Remove the tire and wheel assembly.

NOTE: Mark the alignment adjusting cams for easier installation.

6. Remove the lower control arms. (Refer to 2 - SUSPENSION/FRONT/LOWER CONTROL ARM - REMOVAL).

7. Remove the front axle. (Refer to 3 - DIFFERENTIAL & DRIVELINE/FRONT AXLE - REMOVAL).

8. Remove the tie rod end nuts.

9. Separate tie rod ends from the knuckles with Puller C-3894-A.

19 - 24

GEAR

KJ

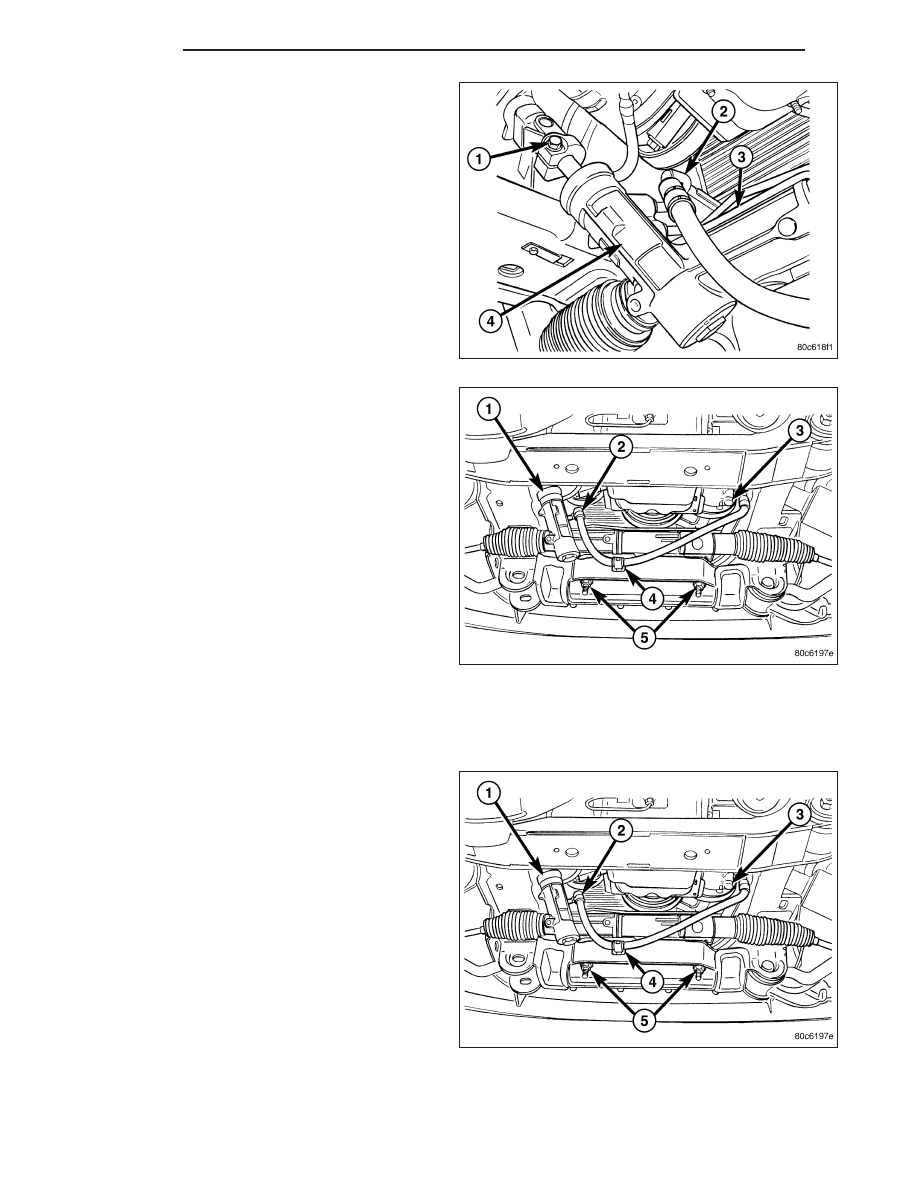

10. Remove the lower coupler pinch bolt (1) and slide

the coupler off the gear (4).

11. Remove the power steering lines (2) from the gear

(1).

12. Remove the mounting bolts (5) from the gear to

the front cradle.

13. Remove the steering gear from the vehicle.

RHD - 4X2 & 4X4

1. Siphon the power steering fluid from the power steering reservoir.

NOTE: The steering column on vehicles with an automatic transmission may not be equipped with an inter-
nal locking shaft that allows the ignition key cylinder to be locked with the key. Alternative methods of lock-
ing the steering wheel for service will have to be used.

2. Lock the steering wheel to prevent spinning of the clockspring.

3. Raise and support the vehicle.

4. Remove the skid plate from under the front end to gain access to the gear (Refer to 13 - FRAME & BUMPERS/

FRAME/FRONT SKID PLATE - REMOVAL).

5. Remove the tire and wheel assembly.

NOTE: Mark the alignment adjusting cams and tie rod end jam nuts on the steering gear for easier instal-
lation.

6. Remove the tie rod end nuts.

7. Separate tie rod ends from the knuckles with Puller C-3894-A.

KJ

GEAR

19 - 25

8. Remove the lower intermediate shaft coupler pinch

bolt (1) and slide the coupler off the gear (4).

9. Remove the power steering lines (2) from the gear

(1).

10. Remove the mounting bolts (5) from the gear (1)

to the front cradle.

11. Remove the steering gear (1) from the vehicle.

INSTALLATION

4WD

1. Transfer the tie rod ends to the new steering gear

(if needed).

2. Install the steering gear (1) to the vehicle.

3. Install the gear mounting bolts (5) to the front cra-

dle. Tighten the gear mounting bolts to 162 N·m
(120 ft.lbs.)

4. Install the power steering lines (2) to the gear,

tighten the tube nuts to 37 N·m (20 ft.lbs.).

19 - 26

GEAR

KJ

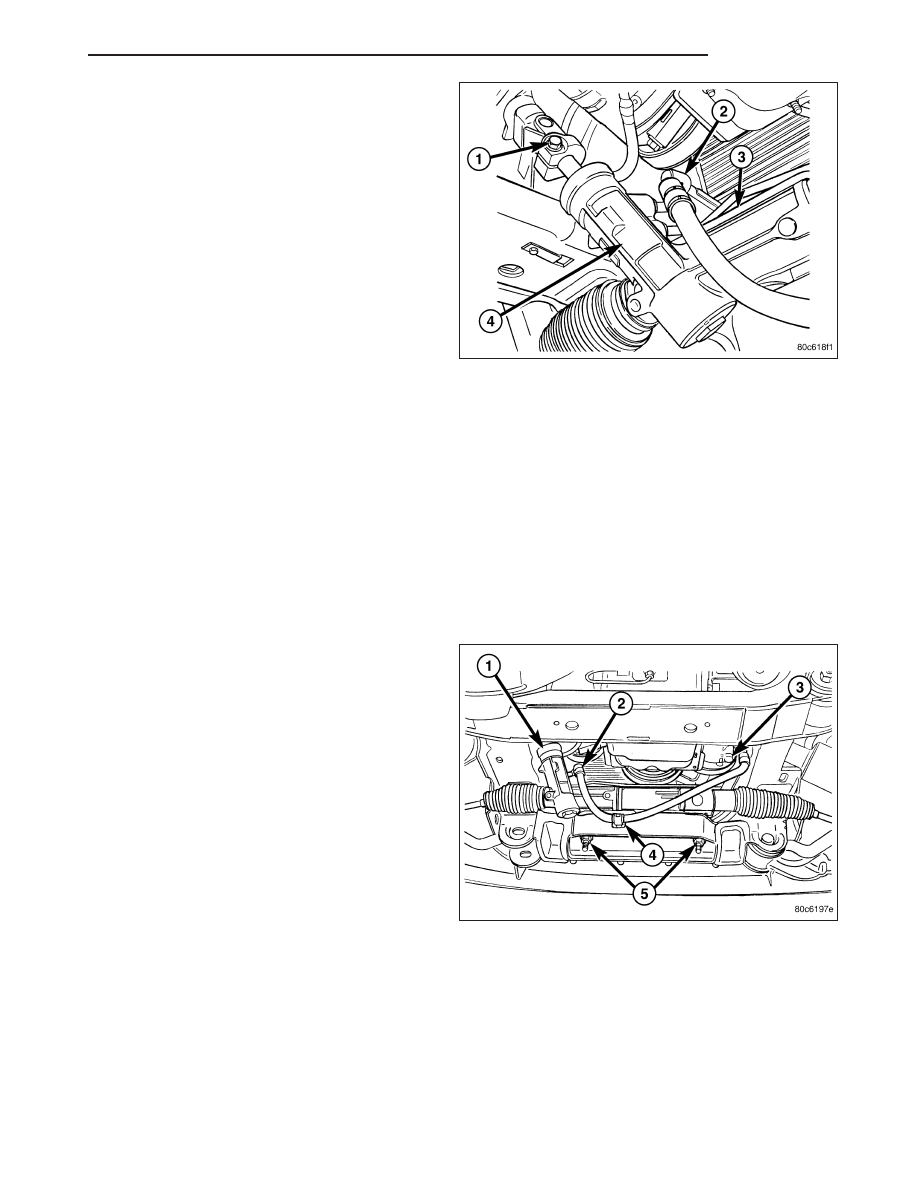

5. Install the lower coupler bolt (1) and slide the cou-

pler on to the gear (4).

6. Install the tie rod end to the knuckle and tighten the nuts.

7. Install the front axle. (Refer to 3 - DIFFERENTIAL & DRIVELINE/FRONT AXLE - INSTALLATION).

8. Install the lower control arms. (Refer to 2 - SUSPENSION/FRONT/LOWER CONTROL ARM - INSTALLATION).

9. Install the tire and wheel assembly. (Refer to 22 - TIRES/WHEELS/WHEELS - STANDARD PROCEDURE).

10. Install the skid plate (Refer to 13 - FRAME & BUMPERS/FRAME/FRONT SKID PLATE - INSTALLATION).

11. Lower the vehicle.

12. Unlock the steering wheel.

13. Fill the power steering fluid (Refer to 19 - STEERING/PUMP - STANDARD PROCEDURE).

14. Reset the toe and center the steering wheel (Refer to 2 - SUSPENSION/WHEEL ALIGNMENT - STANDARD

PROCEDURE).

2WD

1. Transfer the outer tie rod ends to the new steering

gear (if needed).

2. Install the steering gear to the vehicle.

3. Install the gear mounting bolts (5) to the front cra-

dle. Tighten the gear mounting bolts to 162 N·m
(120 ft.lbs.)

4. Install the power steering lines (2) to the gear (1)

tighten the tube nuts to 37 N·m (20 ft.lbs.).

KJ

GEAR

19 - 27
