Jeep Liberty KJ. Manual - part 941

SPECIFICATIONS - TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Engine cradle crossmember front mounting bolts

122

90

—

Engine cradle crossmember rear mounting bolts

115

85

—

Engine mount through bolts/nuts

88

65

—

Front skid plate bolts

61

45

—

Front tow hook nuts/bolt

61

45

—

Fuel tank skid plate

88

65

—

Rear crossmember bolts

47

35

—

Rear tow hook bolts

88

65

—

Trailer hitch bolts

88

65

—

Transfer case skid plate bolts

34

25

—

Transmission mount through bolt/nut

88

65

—

Fig. 2 SIDE VIEW

13 - 12

FRAME & BUMPERS

KJ

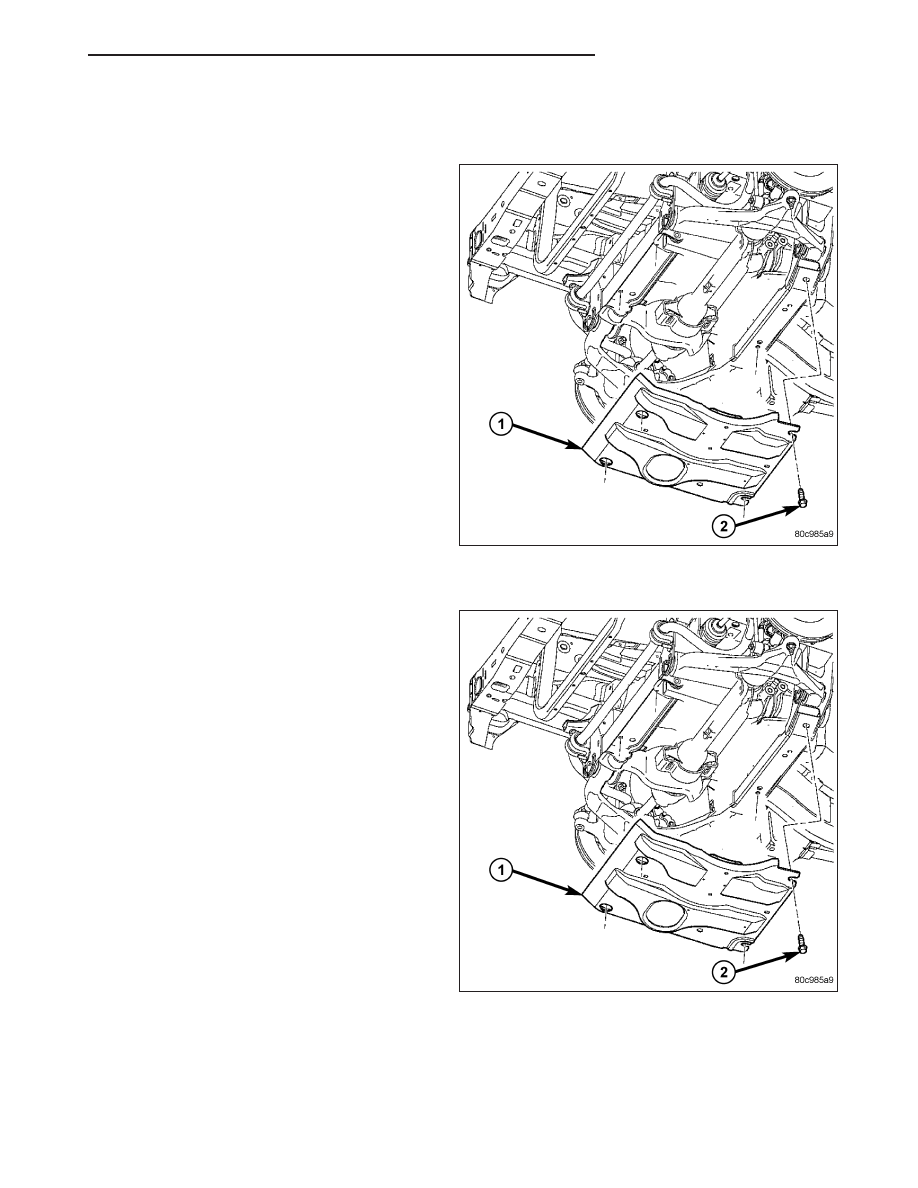

FRONT SKID PLATE

REMOVAL

1. Raise and support the vehicle.

2. Remove the skid plate bolts and remove the skid

plate.

INSTALLATION

1. Install the skid plate.

2. Install the bolts and tighten to 61 N·m (45 ft. lbs.).

KJ

FRAME & BUMPERS

13 - 13

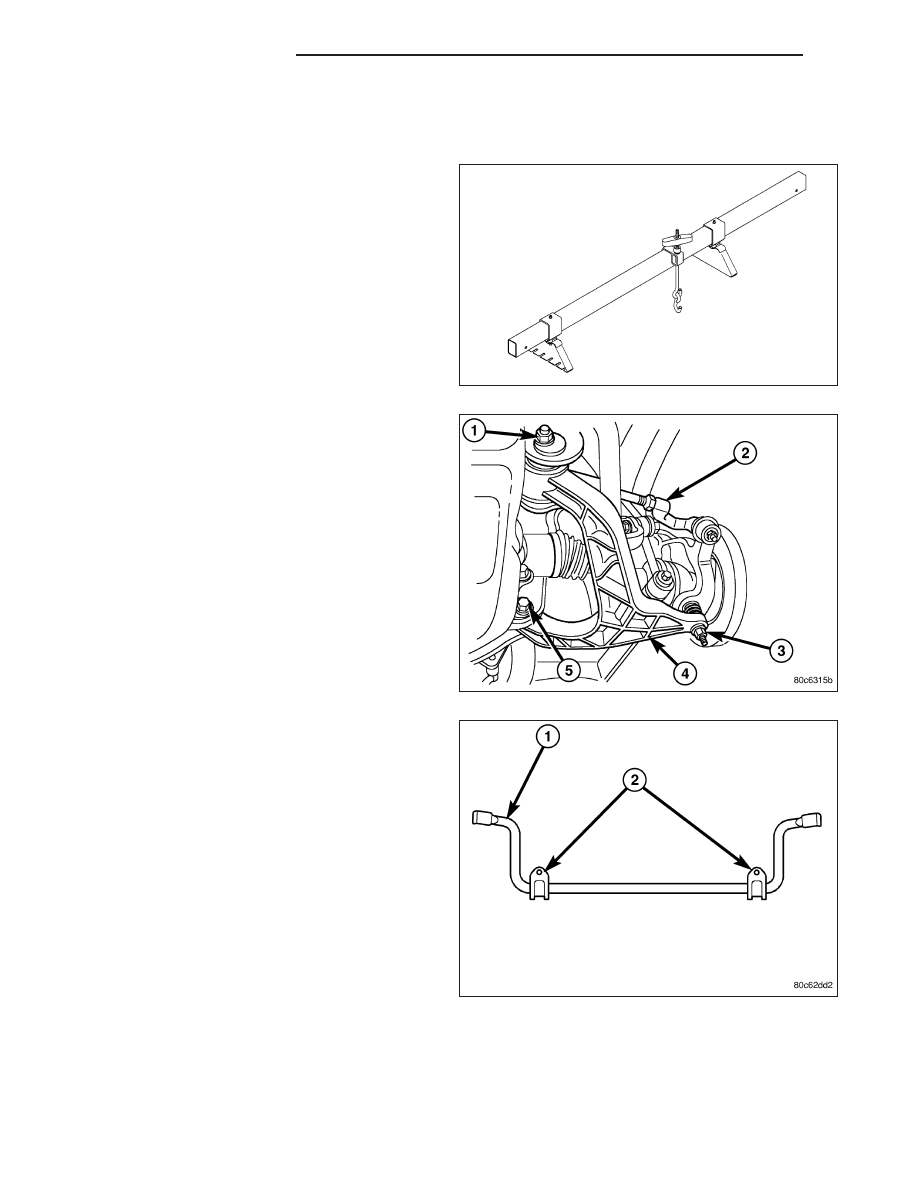

ENGINE CRADLE CROSSMEMBER

REMOVAL

1. Install engine support tool 8534 or equivalent.

2. Raise and support the vehicle.

3. Remove the lower control arms (Refer to 2 - SUS-

PENSION/FRONT/LOWER

CONTROL

ARM

-

REMOVAL).

4. Remove the stabilizer bar (Refer to 2 - SUSPEN-

SION/FRONT/STABILIZER BAR - REMOVAL).

13 - 14

FRAME & BUMPERS

KJ

5. Remove the front axle, if equipped (Refer to 3 -

DIFFERENTIAL & DRIVELINE/FRONT AXLE -
REMOVAL).

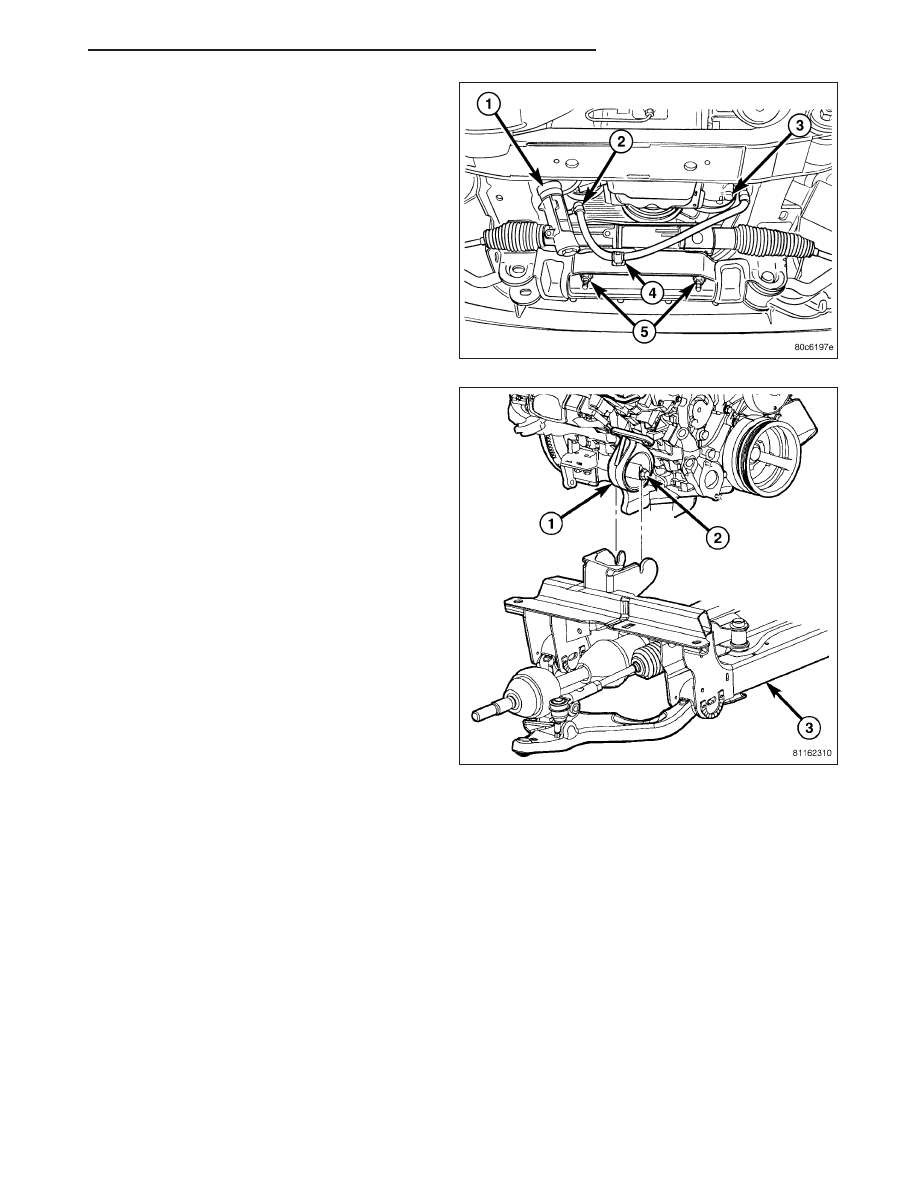

6. Remove the power steering rack (Refer to 19 -

STEERING/GEAR - REMOVAL).

7. Loosen the engine mount through bolts.

KJ

FRAME & BUMPERS

13 - 15
