P0402-EGR SOLENOID CIRCUIT POSITIVE DEVIATION

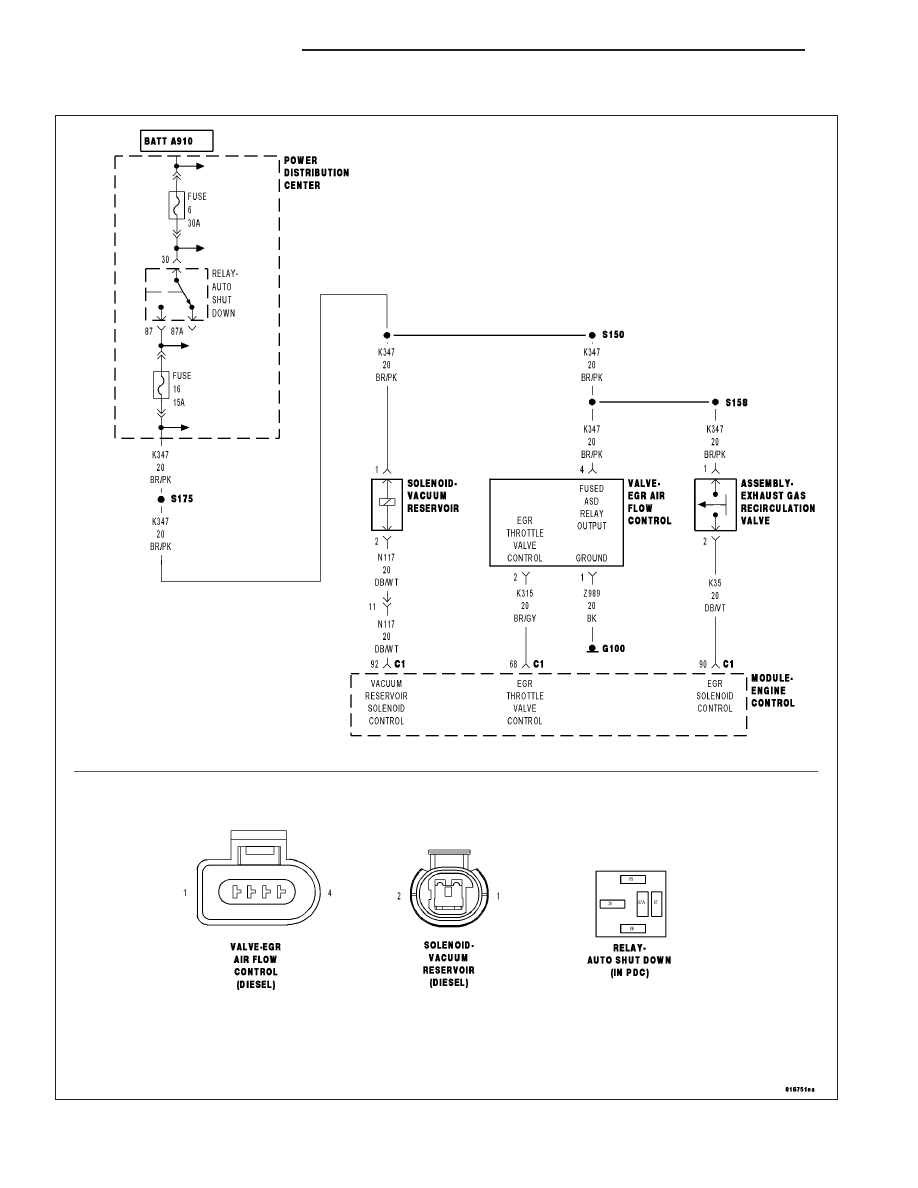

For a complete wiring diagram Refer to Section 8W

9 - 942

ENGINE DIESEL DIAG

KJ

•

When Monitored:
With the engine running.

•

Set Condition:
The ECM detects EGR flow is more than the requested flow.

Possible Causes

AIR FILTER

AIR RESTRICTION

CHECKING FOR AIR LEAKS

EGR VALVE

INTERMITTENT CONDITION

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

NOTE: If the ECM detects and stores a DTC, the ECM also stores the engine/vehicle operating conditions
under which the DTC was set. Some of these conditions are displayed on the scan tool at the same time the
DTC is displayed.

NOTE: Before erasing stored DTCs, record these conditions. Attempting to duplicate these conditions may
assist when checking for an active DTC.
Turn the ignition on.

With the scan tool, erase ECM DTCs.

Test drive the vehicle and monitor the scan tool for ECM DTCs.

NOTE: If there are any Mass Air Flow DTC’s, diagnose the MAF DTC’s before continuing EGR diagnostics.

Did this DTC set again?

Yes

>> Go To 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

AIR FILTER

Turn the ignition off.

Remove and inspect the Air Filter for soiling or excessive dirt and debris which may cause air flow restriction.

Were any of these problems found?

Yes

>> Replace the Air Filter element.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 3

3.

AIR RESTRICTION

NOTE: Inspect all air intake, crankcase vent and turbocharger related tubes for damage, restriction or poor
connection. Any of these conditions can cause a this DTC to set.

NOTE: Inspect the exhaust system and related tubes for damage, restriction or poor connection. Any of
these conditions can cause a this DTC to set.
Inspect the intake system, exhaust system and related tubes and connections.

Were any problems found?

Yes

>> Repair or replace as necessary.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 4

KJ

ENGINE DIESEL DIAG

9 - 943

4.

EGR ACTUATION - IDLE

NOTE: Inspect the complete exhaust system for restriction.
Restrictions in the exhaust system can cause improper EGR flow.
Repair as necessary
Start engine.

Allow the engine to idle until the engine reaches operating temperature.

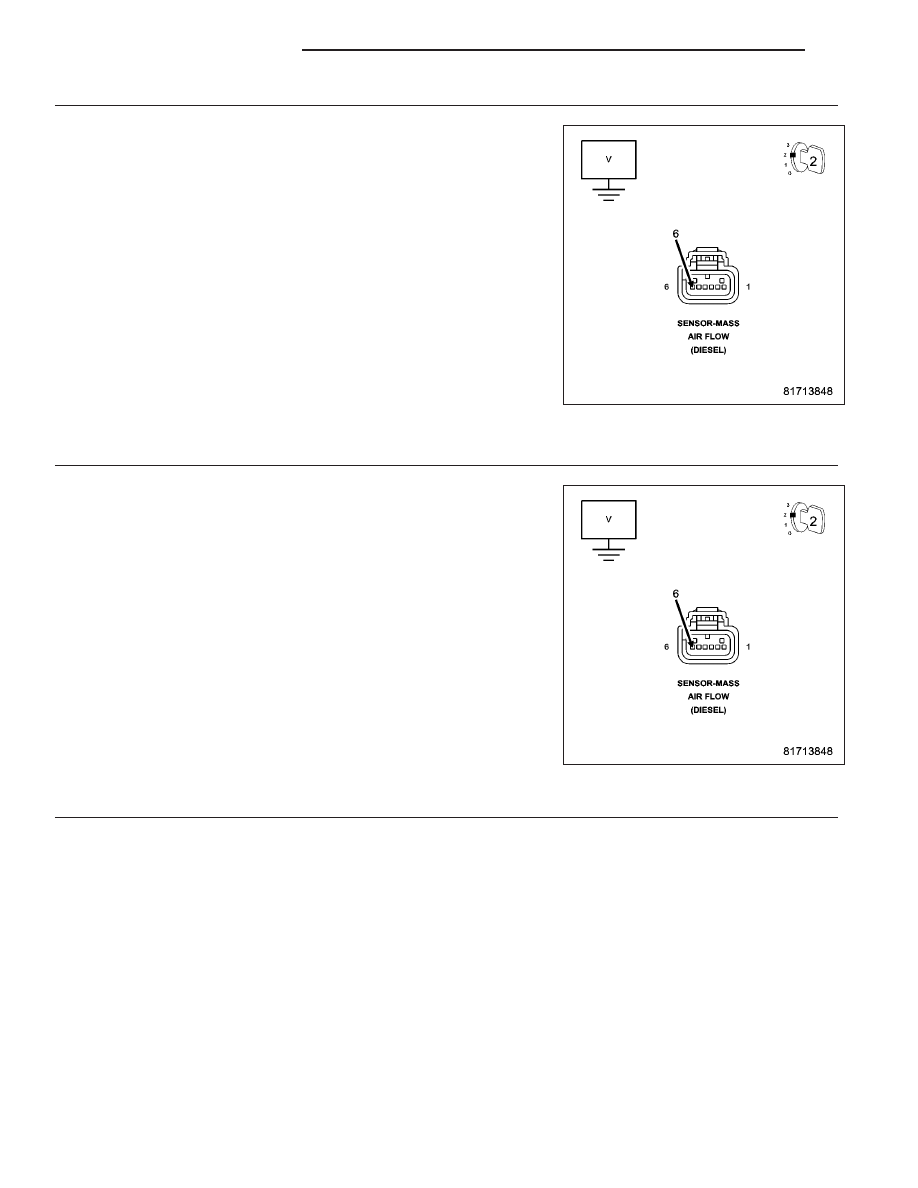

While back probing, measure the MAF Sensor Signal circuit at the MAF
Sensor harness connector.

With the scan tool, perform the EGR Actuator with the engine idling.

NOTE: The MAF reading should change by at least 0.23 volts dur-
ing EGR actuation
Note the MAF readings.

Does the MAF reading switch a minimum of 0.23 volt during
EGR actuation?

Yes

>> Go To 5

No

>> Go To 6

5.

EGR ACTUATION - 1000 RPM

While back probing, measure the MAF Sensor Signal circuit at the MAF
Sensor harness connector.

With the scan tool, perform the EGR Actuator with the engine speed at
1000 rpm.

NOTE: The MAF reading should change by at least 0.30 volts dur-
ing EGR actuation
Note the MAF readings.

Does the MAF reading switch a minimum of 0.30 volt during
EGR actuation?

Yes

>> Test Complete.

No

>> Go To 6

6.

CHECKING FOR AIR LEAKS

Turn the ignition off.

Remove the Inlet Pressure Sensor.

Connect smoke machine 84-04 to the Inlet Pressure Sensor port in the intake duct and begin injecting smoke into
the intake system.

Observe all intake system components for evidence of smoke leakage.

Is there evidence of smoke leakage?

Yes

>> Repair or replace as necessary.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

No

>> Replace the EGR Valve.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

9 - 944

ENGINE DIESEL DIAG

KJ

P0403-EGR SOLENOID CIRCUIT EXCESSIVE CURRENT

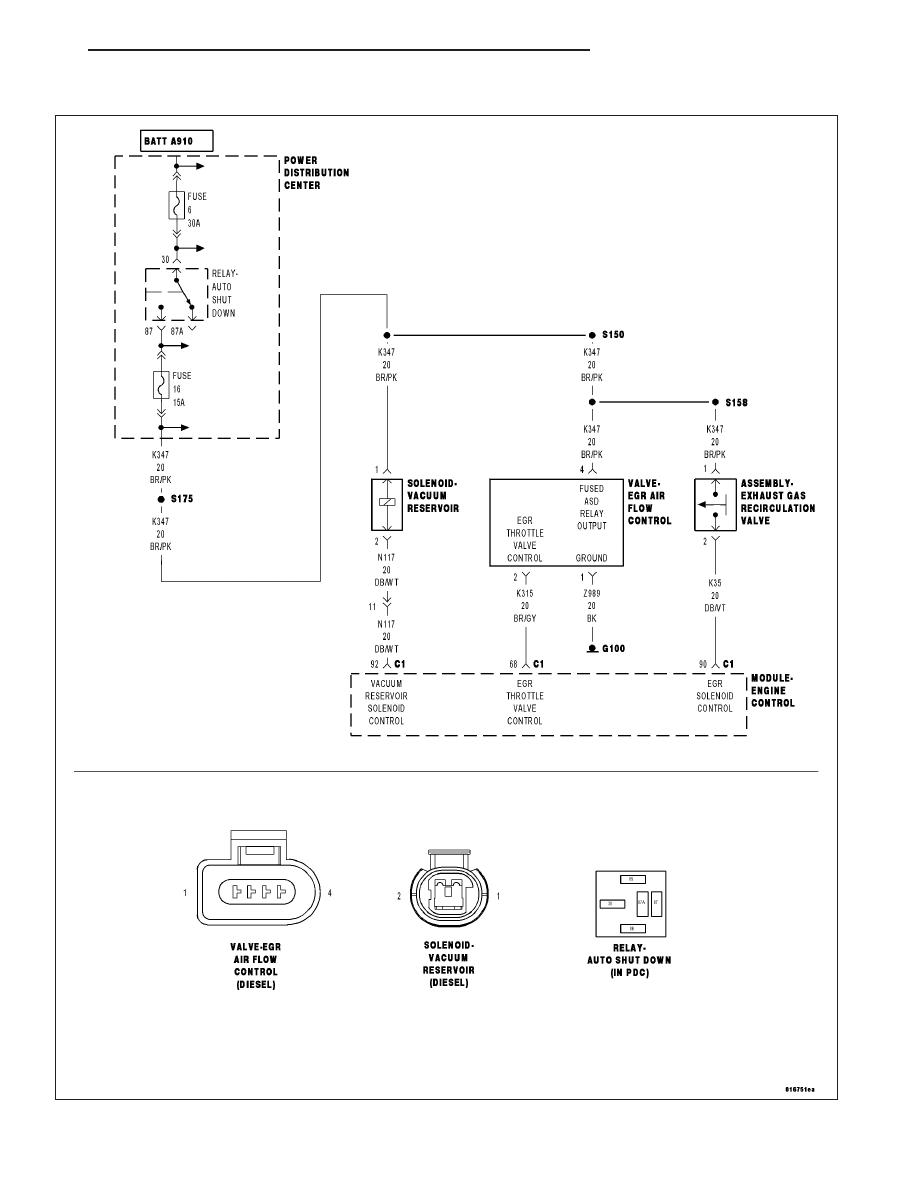

For a complete wiring diagram Refer to Section 8W
