P009A-INTAKE AIR TEMP/ AMBIENT AIR TEMP PLAUSIBILITY

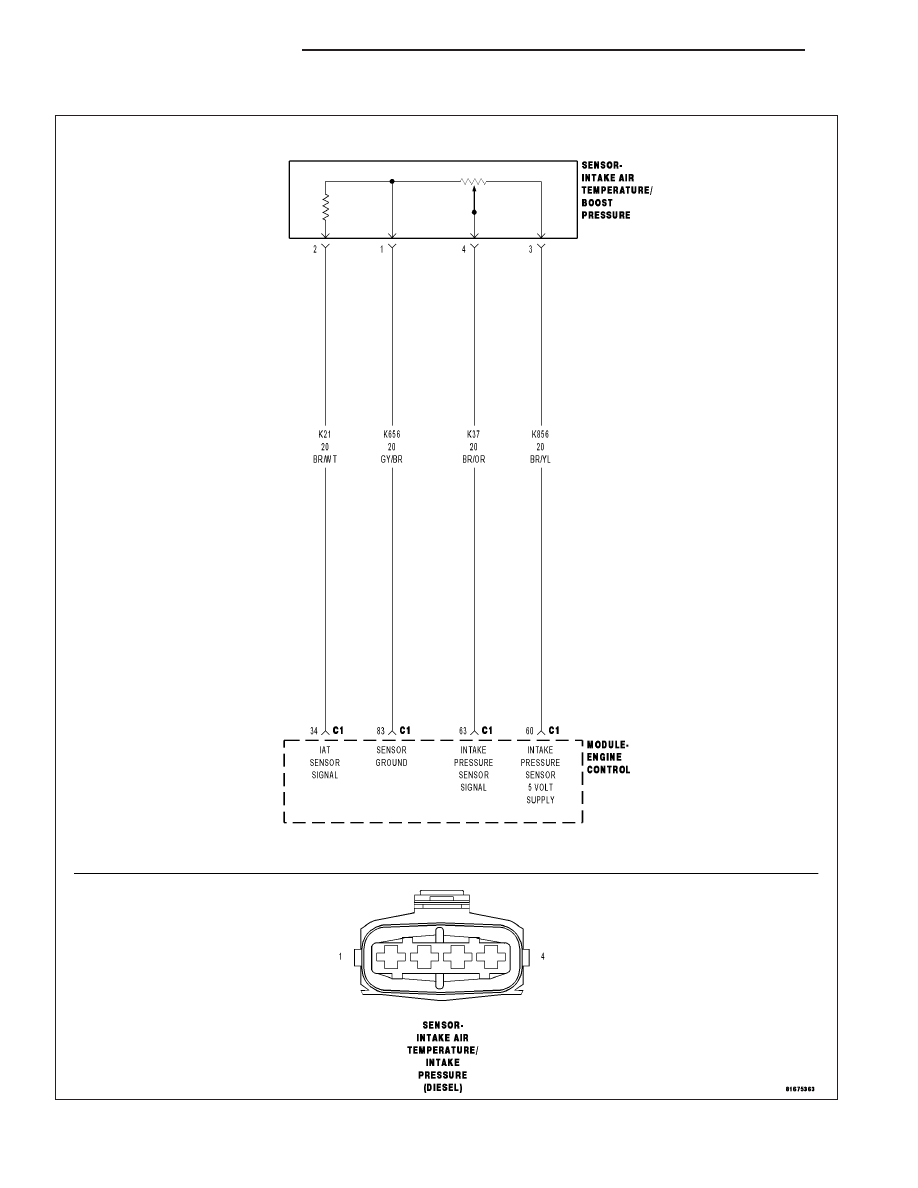

For a complete wiring diagram Refer to Section 8W

9 - 690

ENGINE DIESEL DIAG

KJ

Possible Causes

AAT SENSOR - COLD

AAT SENSOR - HOT

CHECKING CONNECTORS

IAT SENSOR - COLD

IAT SENSOR - HOT

INTERMITTENT CONDITION

Diagnostic Test

1.

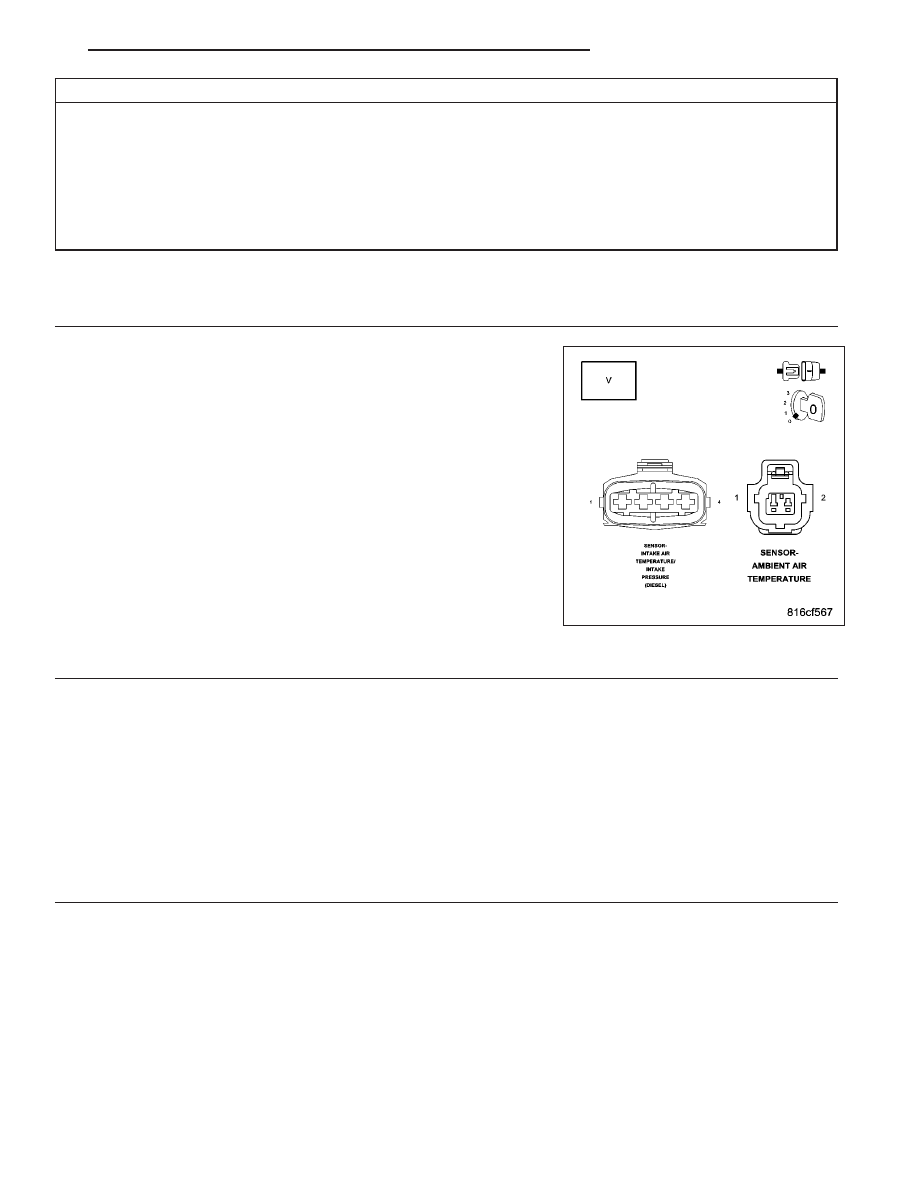

CHECKING CONNECTORS

Turn the ignition off.

Disconnect the IAT and AAT Sensor harness connectors.

Inspect both connectors for poor terminal contact, corrosion, damage or
other problems.

Is there any evidence of connector problems?

Yes

>> Repair or replace as necessary.

Perform the ECM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go To 2

2.

IAT SENSOR - COLD

NOTE: Allow the engine to completely cool to ambient temperature.
With the scan tool, read and note the engine coolant temperature.

With the scan tool, read the Intake Air Temperature and compare it to the engine coolant temperature reading.

Are the readings within 7°C (13°F) of each other?

Yes

>> Go To 3

No

>> Check the wiring and connectors associated with the IAT Sensor for corrosion, damage or other prob-

lems. Repair as necessary. If wiring and connectors are o.k., replace the Intake Air Temperature Sensor.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

3.

AAT SENSOR - COLD

NOTE: Allow the engine to completely cool to ambient temperature.
With the scan tool, read and note the engine coolant temperature.

With the scan tool, read the Ambient Air Temperature and compare it to the engine coolant temperature reading.

Are the readings within 7°C (13°F) of each other?

Yes

>> Go To 4

No

>> Check the wiring and connectors associated with the AAT Sensor for corrosion, damage or other prob-

lems. Repair as necessary. If wiring and connectors are o.k., replace the Ambient Air Temperature Sen-
sor.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

KJ

ENGINE DIESEL DIAG

9 - 691

4.

IAT SENSOR - HOT

Start the engine and bring the engine to operating temperature (thermostat open).

Turn the engine off and wait 10 minutes to allow the engine temperature to stabilize.

With the scan tool, read and note the engine coolant temperature.

With the scan tool, read the Intake Air Temperature.

Are the readings within 7°C (13°F) of each other?

Yes

>> Go To 5

No

>> Check the wiring and connectors associated with the IAT Sensor for corrosion, damage or other prob-

lems. Repair as necessary. If wiring and connectors are o.k., replace the Intake Air Temperature Sensor.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

5.

AAT SENSOR - HOT

Start the engine and bring the engine to operating temperature (thermostat open).

With the scan tool, read the Ambient Air Temperature.

Is the Ambient Temperature Sensor reading correct outside temperature?

Yes

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

No

>> Check the wiring and connectors associated with the AAT Sensor for corrosion, damage or other prob-

lems. Repair as necessary. If wiring and connectors are o.k., replace the Ambient Air Temperature Sen-
sor.

Perform the ECM Verification Test Ver. 1 (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

9 - 692

ENGINE DIESEL DIAG

KJ

P0045-BOOST PRESSURE SOLENOID OPEN CIRCUIT

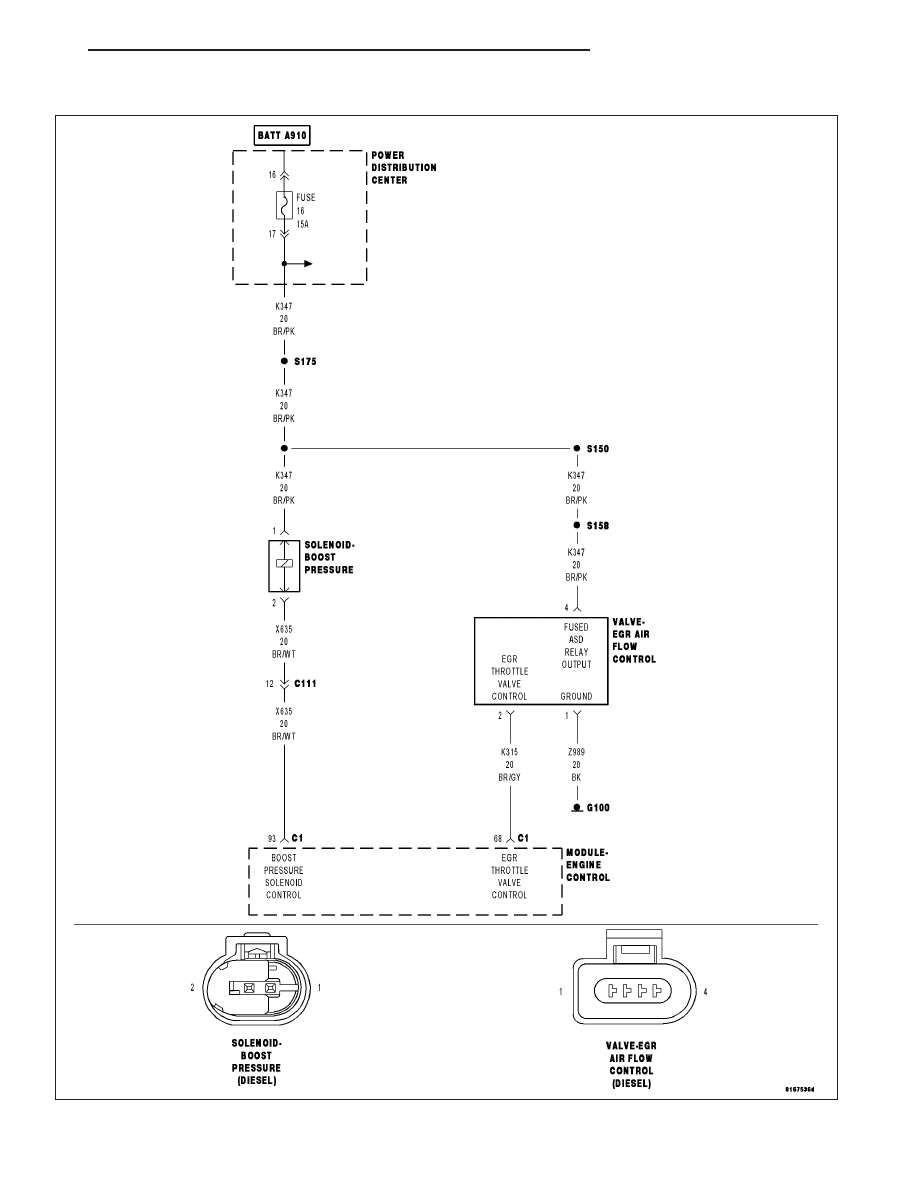

For a complete wiring diagram Refer to Section 8W

KJ

ENGINE DIESEL DIAG

9 - 693
