3.

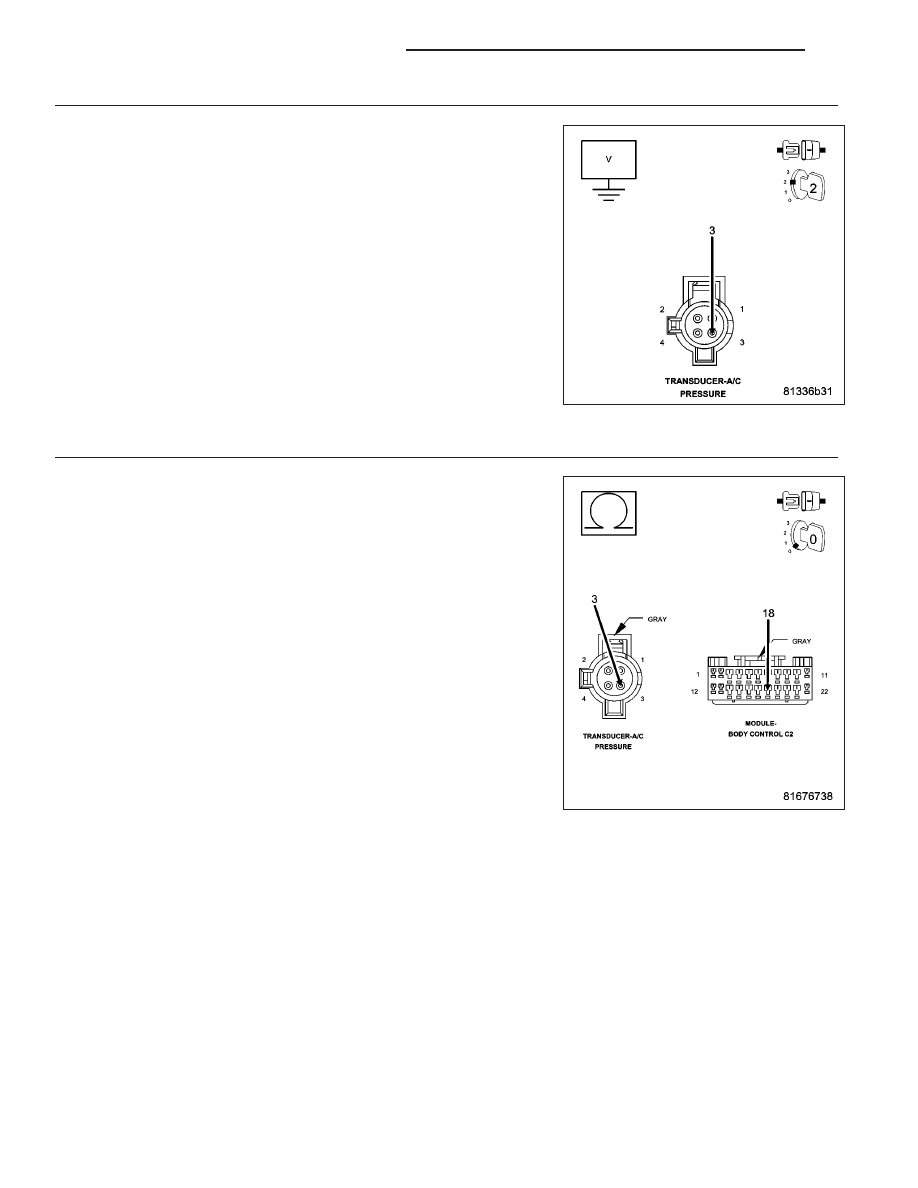

(C18) A/C PRESSURE SIGNAL CIRCUIT SHORTED TO BATTERY VOLTAGE

Turn the ignition off.

Disconnect the C2 BCM harness connector.

Ignition on, engine not running.

Measure the voltage on the (C18) A/C Pressure Signal circuit in the A/C
Pressure Transducer harness connector.

Is the voltage above 5.2 volts?

Yes

>> Repair the short to battery voltage in the (C18) A/C Pres-

sure Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to
9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 4

4.

(C18) A/C PRESSURE SIGNAL CIRCUIT OPEN

Turn the ignition off.

Measure the resistance of the (C18) A/C Pressure Signal circuit from
the A/C Pressure Transducer harness connector to the C2 BCM har-
ness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the open in the (C18) A/C Pressure Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to
9 - ENGINE - STANDARD PROCEDURE)

9 - 430

ENGINE ELECTRICAL DIAGNOSTICS

KJ

5.

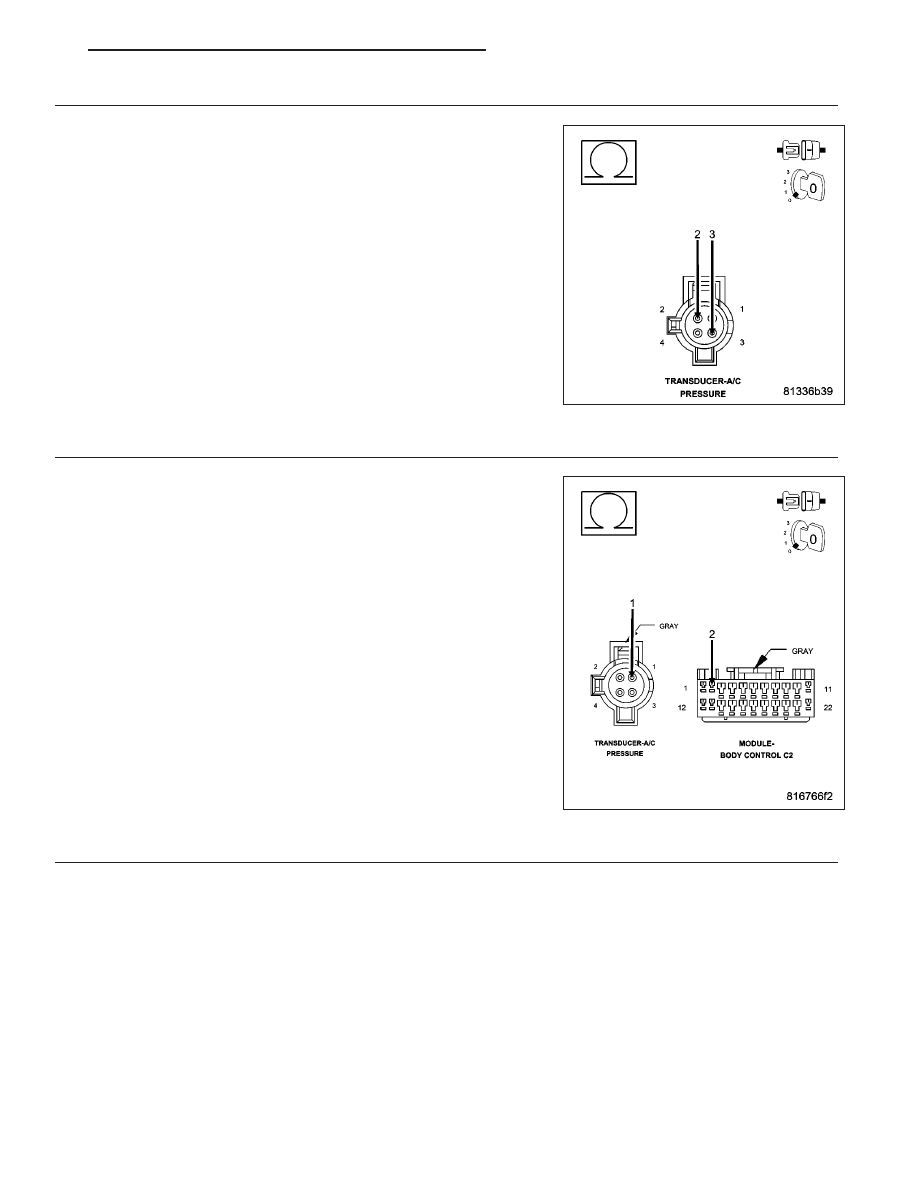

(C18) A/C PRESSURE SIGNAL CIRCUIT SHORTED TO THE (K301) 5-VOLT SUPPLY CIRCUIT

Measure the resistance between the (C18) A/C Pressure Signal circuit
and the (K301) 5-volt Supply circuit in the A/C Pressure Transducer har-
ness connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair the short between the (K301) 5-volt Supply circuit

and the (C18) A/C Pressure Signal circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to
9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 6

6.

(K310) SENSOR GROUND CIRCUIT OPEN

Disconnect the C2 BCM harness connector.

Measure the resistance of the (K310) Sensor ground circuit from the
A/C Pressure Sensor harness connector to the C2 BCM harness con-
nector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 7

No

>> Repair the open in the (K310) Sensor ground circuit

Perform the POWERTRAIN VERIFICATION TEST. (Refer to
9 - ENGINE - STANDARD PROCEDURE)

7.

BCM

NOTE: Before continuing, check the BCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform the BODY VERIFICATION TEST. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MOD-
ULES - STANDARD PROCEDURE)

No

>> Replace and program the Body Control Module per Service Information.

Perform the BODY VERIFICATION TEST. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MOD-
ULES - STANDARD PROCEDURE)

KJ

ENGINE ELECTRICAL DIAGNOSTICS

9 - 431

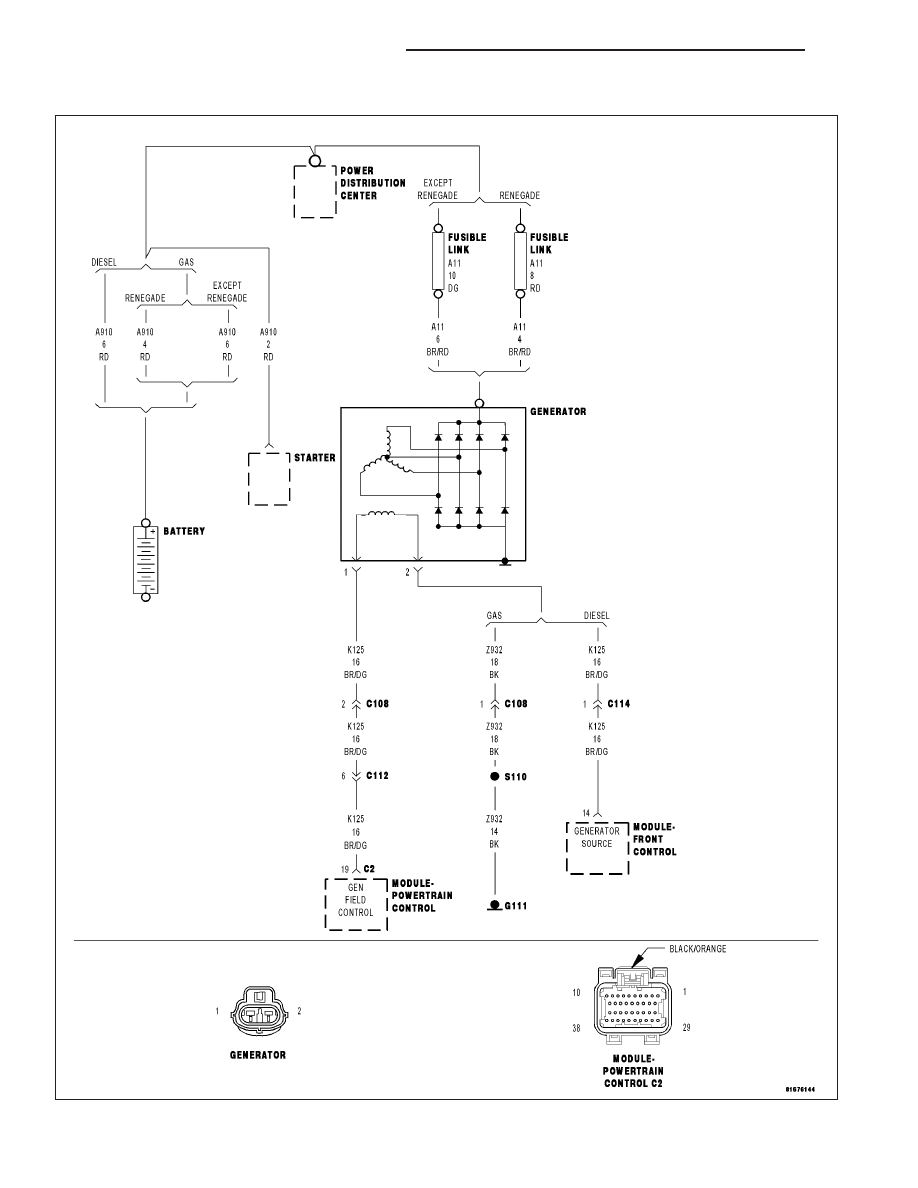

P0562-BATTERY VOLTAGE LOW

For a complete wiring diagram Refer to Section 8W.

9 - 432

ENGINE ELECTRICAL DIAGNOSTICS

KJ

•

When Monitored:
The engine running. The engine speed greater than 1000 RPM.

•

Set Condition:
Battery voltage is 1 volt less than desired voltage for a set period of time. One Trip Fault.

Possible Causes

RESISTANCE IN THE (A1) BATTERY POSITIVE CIRCUIT

RESISTANCE IN THE GENERATOR CASE GROUND

(K125) GENERATOR FIELD CONTROL CIRCUIT OPEN

(K125) GENERATOR FIELD CONTROL CIRCUIT SHORTED TO GROUND

OPEN FUSE LINK

(Z932) GROUND CIRCUIT OPEN

GENERATOR

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING).

Diagnostic Test

1.

ACTIVE DTC

NOTE: Make sure the Battery is in good condition. Using the Midtronics Battery Tester, test the Battery
before continuing.

NOTE: Inspect the vehicle for after market accessories that may exceed the Generator System output.
Turn the ignition off.

NOTE: Make sure the generator drive belt is in good operating condition.

NOTE: Inspect the fuses in the IPM. If an open fuse is found, use the wire diagram/schematic as a guide,
inspect the wiring and connectors for damage.
Ignition on, engine not running.

With the scan tool, read DTCs.

Is the DTC active at this time?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

KJ

ENGINE ELECTRICAL DIAGNOSTICS

9 - 433
