PARKING BRAKE

DESCRIPTION

The parking brake is a hand lever and cable operated system used to apply the rear brakes.

OPERATION

A hand operated lever in the passenger compartment is the main application device. The front cable is connected
between the hand lever and the rear cables with an equalizer.

The rear cables are connected to the actuating lever on each primary brake shoe. The levers are attached to the
brake shoes by a pin either pressed into, or welded to the lever. A clip is used to secure the pin in the brake shoe.
The pin allows each lever to pivot independently of the brake shoe.

To apply the parking brakes, the hand lever is pulled upward. This pulls the rear brake shoe actuating levers for-
ward, by means of a tensioner and cables. As the actuating lever is pulled forward, the parking brake strut (which
is connected to both shoes), exerts a linear force against the secondary brake shoe. This action presses the sec-
ondary shoe into contact with the drum. Once the secondary shoe contacts the drum, force is exerted through the
strut. This force is transferred through the strut to the primary brake shoe causing it to pivot into the drum as well.

A gear type ratcheting mechanism is used to hold the lever in an applied position. Parking brake release is accom-
plished by the hand lever release button.

A parking brake switch is mounted on the parking brake lever and is actuated by movement of the lever. The switch,
which is in circuit with the red warning light in the dash, will illuminate the warning light whenever the parking brakes
are applied.

Parking brake is self-adjusting when the lever is pulled. The cable tensioner, once adjusted at the factory, should not
need further adjustment under normal circumstances.

ADJUSTMENTS

LOCK OUT

NOTE: The parking brake is self-adjusting, it can
not be adjusted.

1. Remove the center floor console (Refer to 23 -

BODY/INTERIOR/FLOOR

CONSOLE

-

REMOVAL).

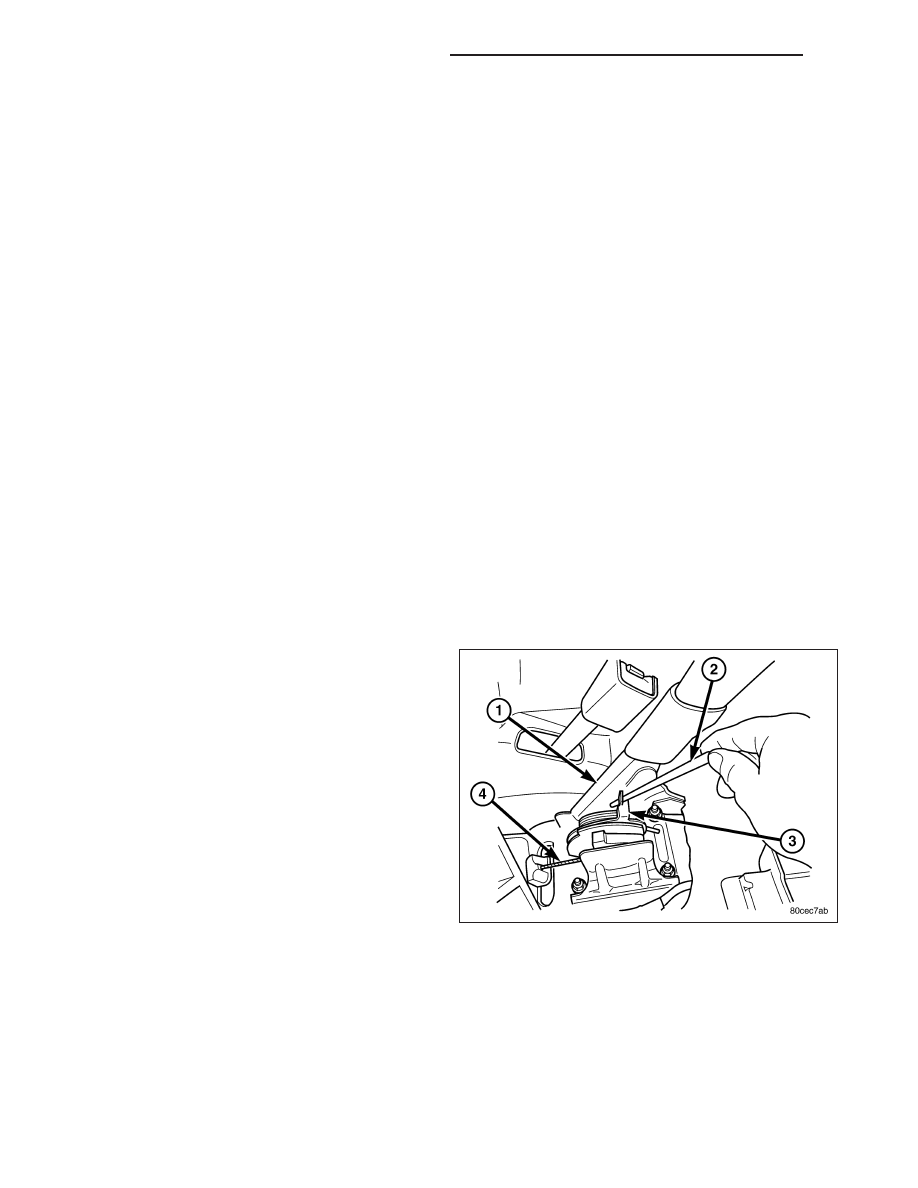

2. Pull up on the spring until the tab on the lever

passes the tab on the cable guide (3) and install a
punch (2) in the hole on the side then release.

3. The park brake system is now locked out to per-

form necessary repairs.

5 - 44

BRAKES - BASE - SERVICE INFORMATION

KJ

CABLES

REMOVAL

1. Lock out the parking brake cables (Refer to 5 -

BRAKES/PARKING BRAKE - ADJUSTMENTS).

2. Remove the rear seat (Refer to 23 - BODY/SEATS/

SEAT - REMOVAL).

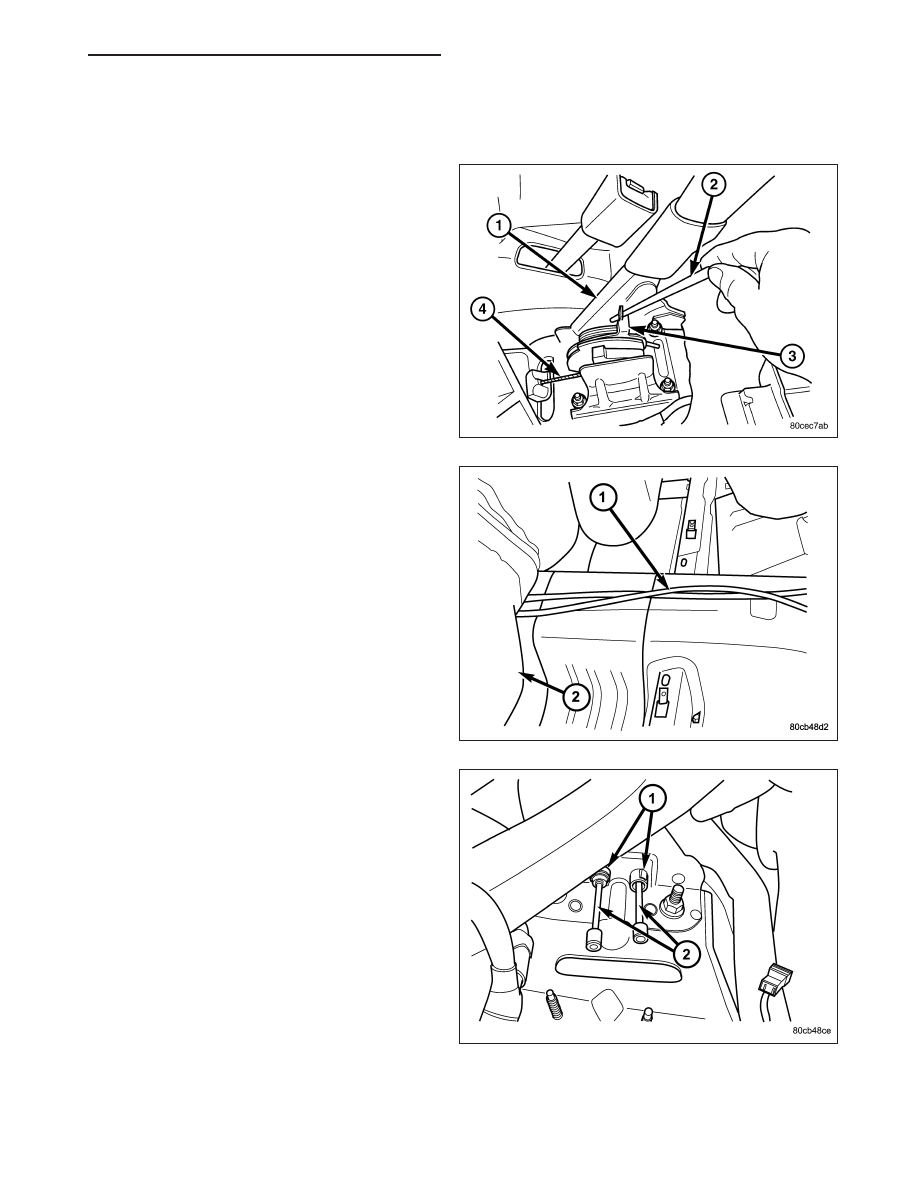

3. Pull the carpet forward far enough in the rear to

gain access to the two parking brake cables thru
the floor.

4. Disconnect the two cables (1) from the front mount.

5. Push the cables (2) thru the floor with the grom-

mets.

6. Remove the cable from the axle bracket with a

proper sized box end wrench over the tangs (1).

KJ

BRAKES - BASE - SERVICE INFORMATION

5 - 45

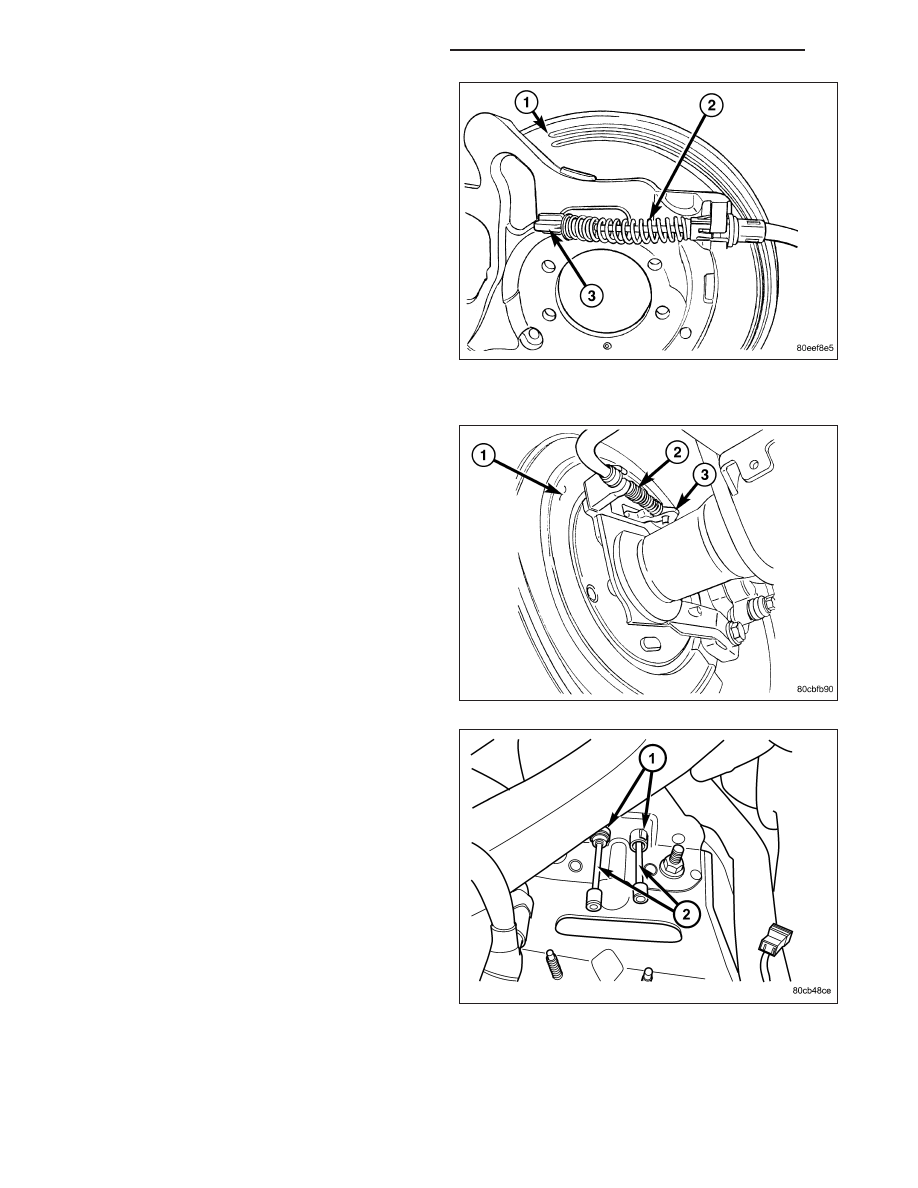

7. Remove the brake cable (2) from the brake lever

(3).

INSTALLATION

1. Install the cables (2) into the axle bracket.

2. Reconnect the cable to the park brake lever (3).

3. Push the cables (2) thru the floor and seat the

tangs (1).

5 - 46

BRAKES - BASE - SERVICE INFORMATION

KJ

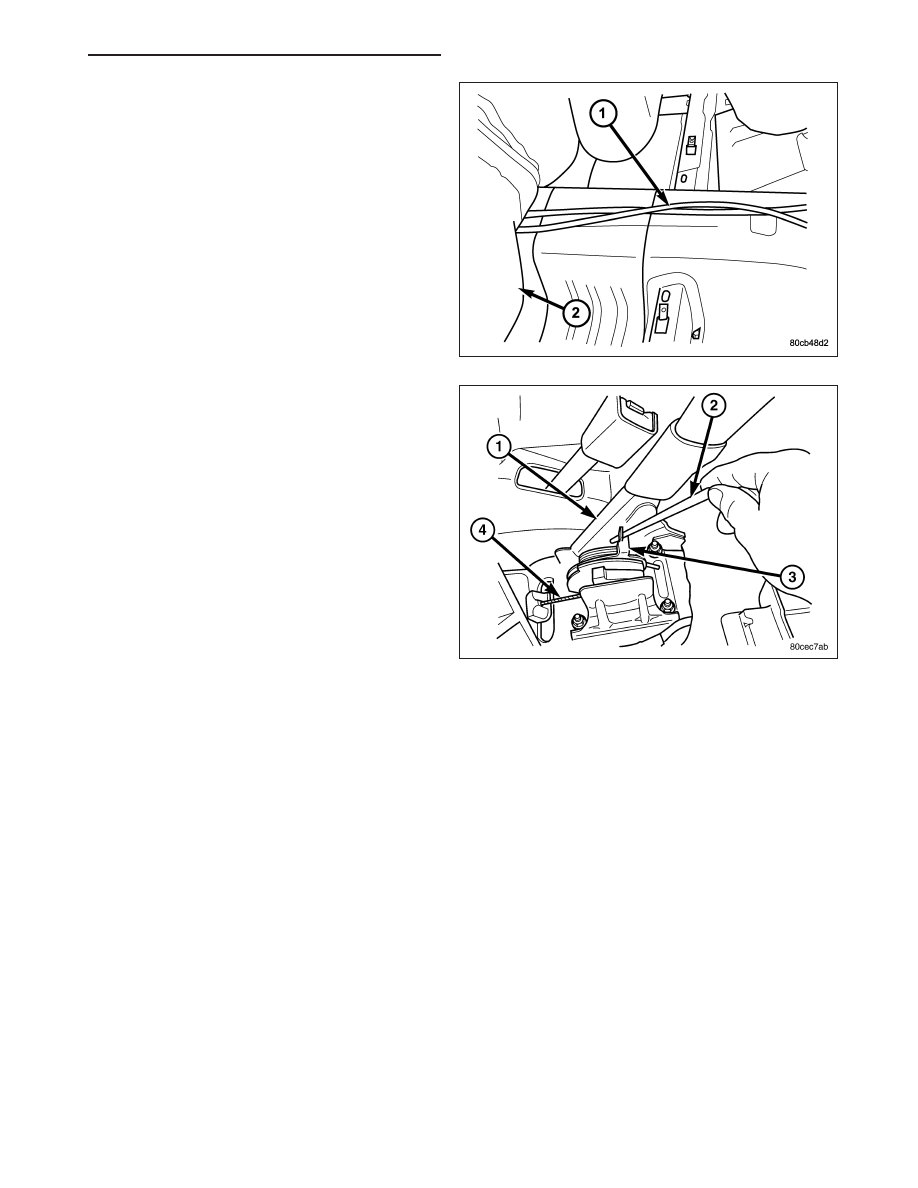

4. Reconnect the two cables (1) to the front mount.

5. Lay the carpet (2) back down in the rear.

6. Install the rear seat (Refer to 23 - BODY/SEATS/

SEAT - INSTALLATION).

7. Remove the lock out device (2) on the lever (1).

8. Adjust the park brake shoes (Refer to 5 - BRAKES/

PARKING BRAKE/SHOES - ADJUSTMENTS).

9. Test the parking brake.
