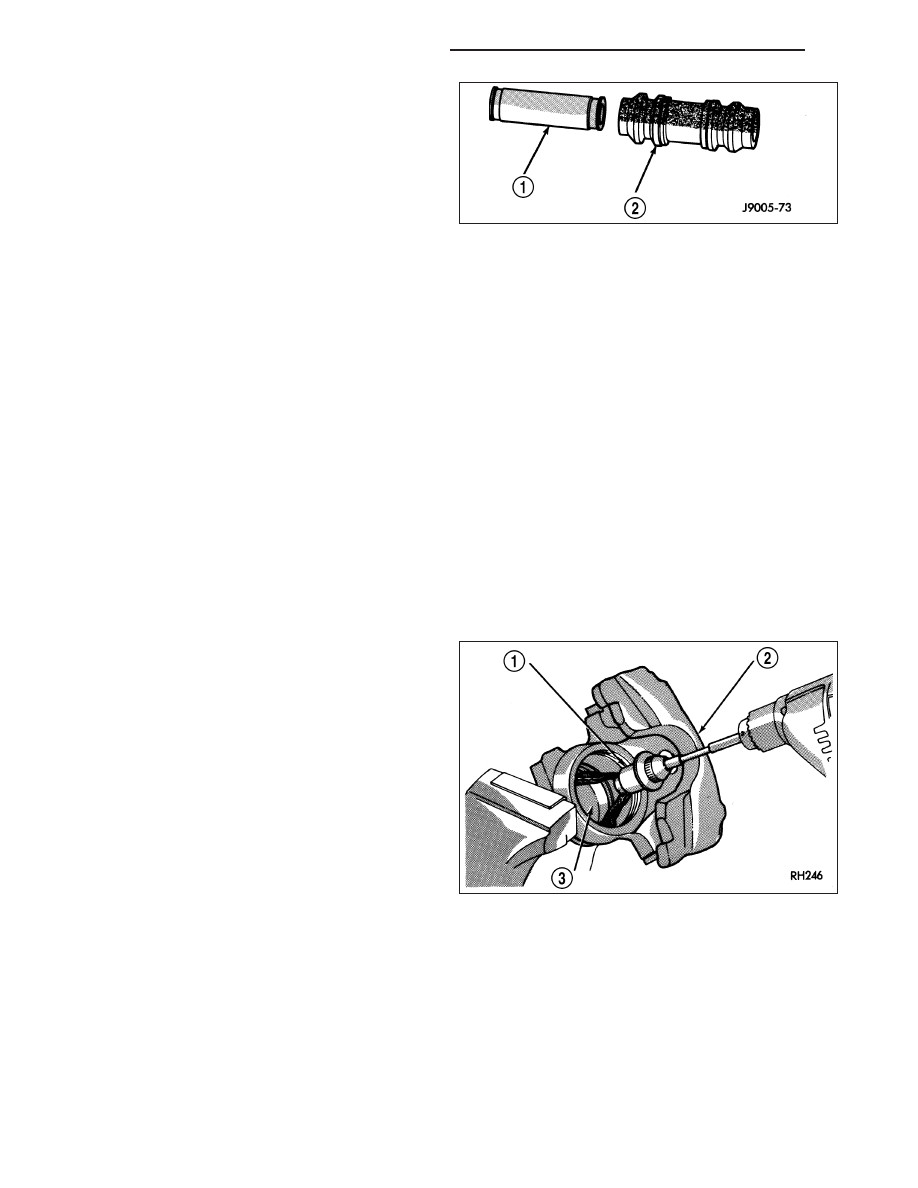

7. Remove caliper mounting bolt bushings (1) and

boots (2).

CLEANING

Clean the caliper components with clean brake fluid or brake clean only. Wipe the caliper and piston dry with lint
free towels or use low pressure compressed air.

CAUTION: Do not use gasoline, kerosene, thinner, or similar solvents. These products may leave a residue
that could damage the piston and seal.

INSPECTION

The piston is made from a phenolic resin (plastic material) and should be smooth and clean.

The piston must be replaced if cracked or scored. Do not attempt to restore a scored piston surface by sanding or
polishing.

CAUTION: If the caliper piston is replaced, install the same type of piston in the caliper. Never interchange
phenolic resin and steel caliper pistons. The pistons, seals, seal grooves, caliper bore and piston tolerances
are different.

The bore can be lightly polished with a brake hone to remove very minor surface imperfections. The caliper should
be replaced if the bore is severely corroded, rusted, scored, or if polishing would increase bore diameter more than
0.025 mm (0.001 inch).

5 - 20

BRAKES - BASE - SERVICE INFORMATION

KJ

ASSEMBLY

CAUTION: Dirt, oil, and solvents can damage cali-
per seals. Insure assembly area is clean and dry.

1. Lubricate caliper piston bore, new piston seal and

piston with clean brake fluid.

2. Lubricate caliper bushings and interior of bushing

boots with silicone grease.

3. Install bushing boots (2) in caliper, then insert

bushing into boot and push bushing (1) into place.

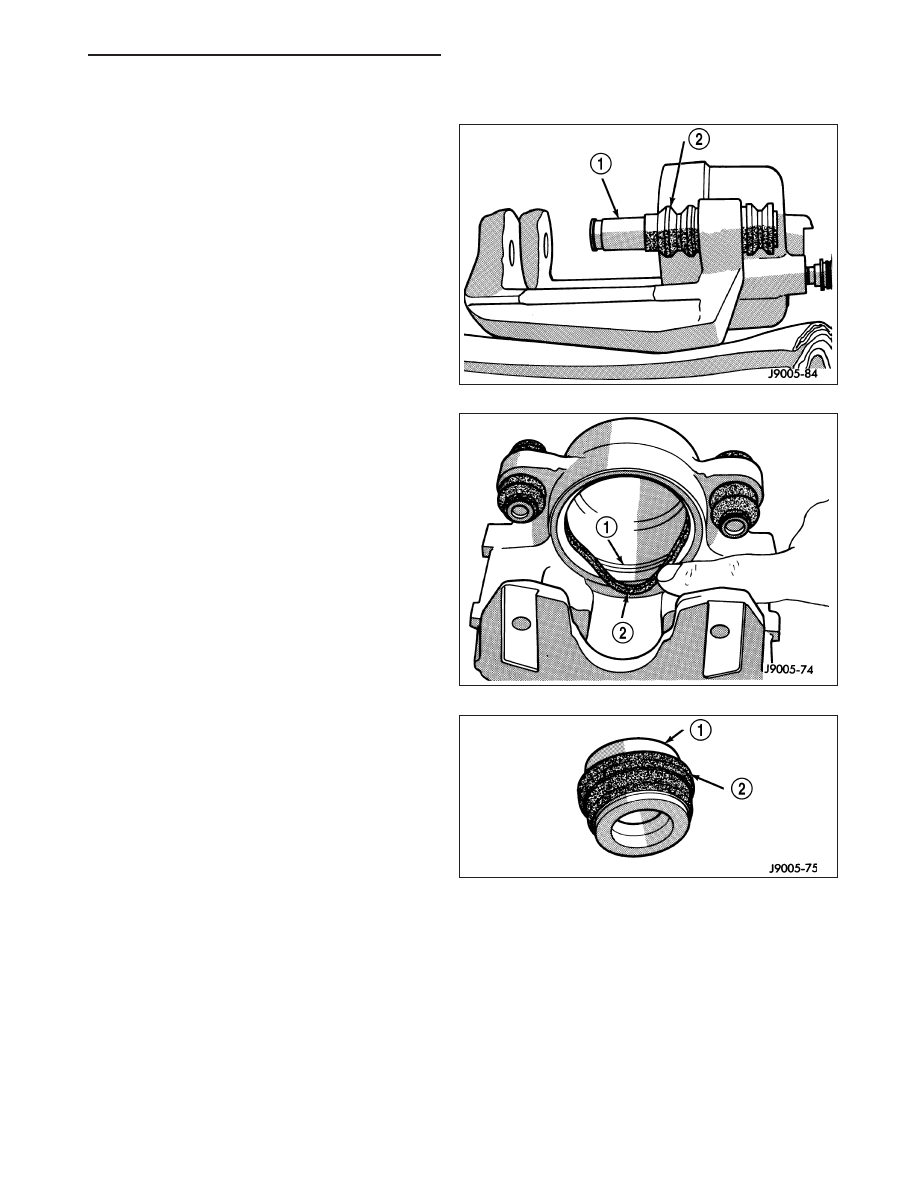

4. Install new piston seal into seal groove (1) with

finger.

5. Install new dust boot on caliper piston and seat

boot in piston groove (1).

KJ

BRAKES - BASE - SERVICE INFORMATION

5 - 21

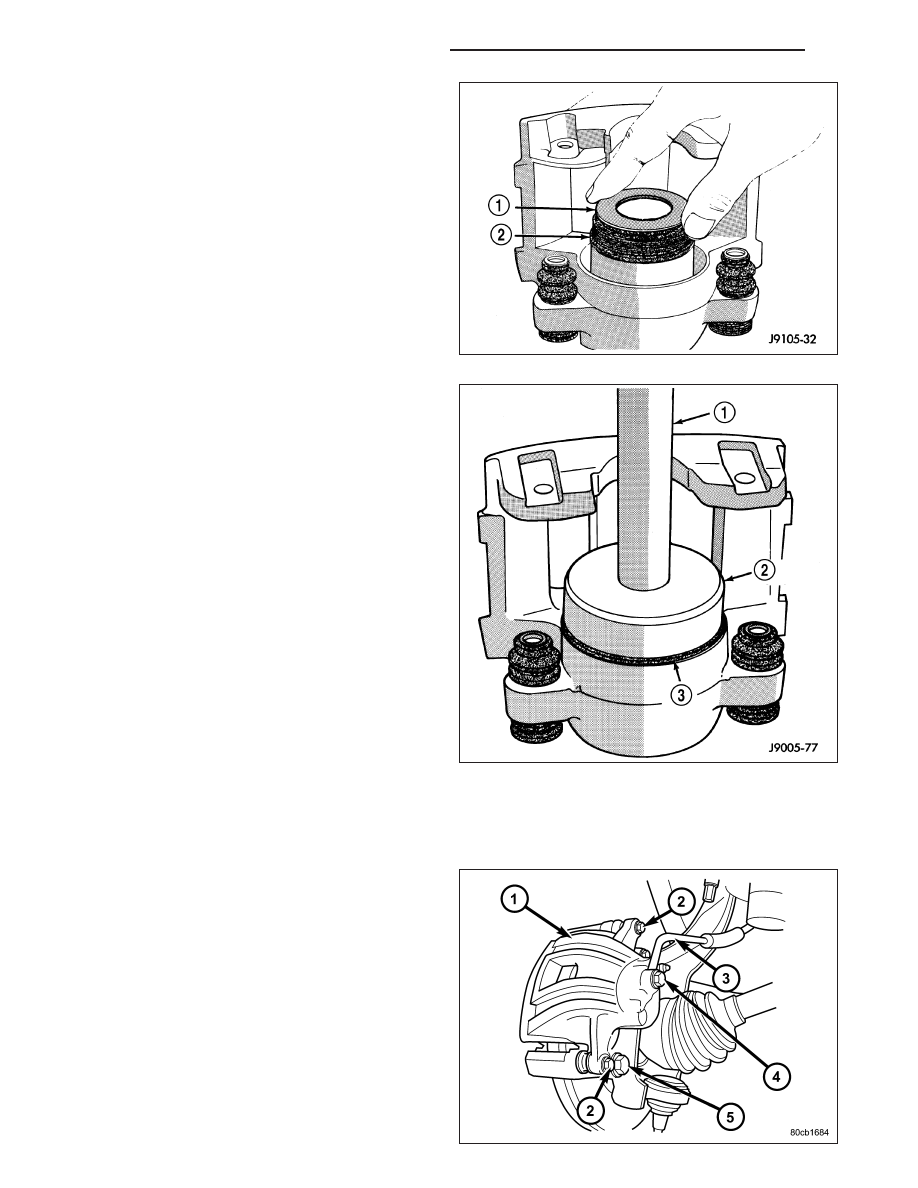

6. Press piston (1) into caliper bore by hand, use a

turn and push motion to work piston into seal.

7. Press caliper piston to bottom of bore.

8. Seat dust boot (3) in caliper with Installer Tool

C-4842 (2) and Tool Handle C-4171 (1).

9. Replace caliper bleed screw if removed.

INSTALLATION

FRONT

1. Install caliper (1) to the caliper adapter.

2. Coat the caliper mounting slide pin bolts (2) with

silicone grease. Begin with the bolt closet to the
bleeder screws (top), Then install and tighten the
bolts to 15 N·m (11 ft. lbs.).

3. Install the brake hose banjo bolt (4) if removed.

CAUTION: Verify brake hose is not twisted or
kinked before tightening fitting bolt.

4. Install the brake hose (3) to the caliper (1) with

new seal washers and tighten fitting bolt to 31
N·m (23 ft. lbs.).

5 - 22

BRAKES - BASE - SERVICE INFORMATION

KJ

5. Remove the prop rod from the vehicle.

6. Bleed the base brake system, (Refer to 5 - BRAKES - STANDARD PROCEDURE) OR (Refer to 5 - BRAKES -

STANDARD PROCEDURE).

7. Install the wheel and tire assemblies (Refer to 22 - TIRES/WHEELS/WHEELS - STANDARD PROCEDURE).

8. Remove the supports and lower the vehicle.

9. Verify a firm pedal before moving the vehicle.

REAR

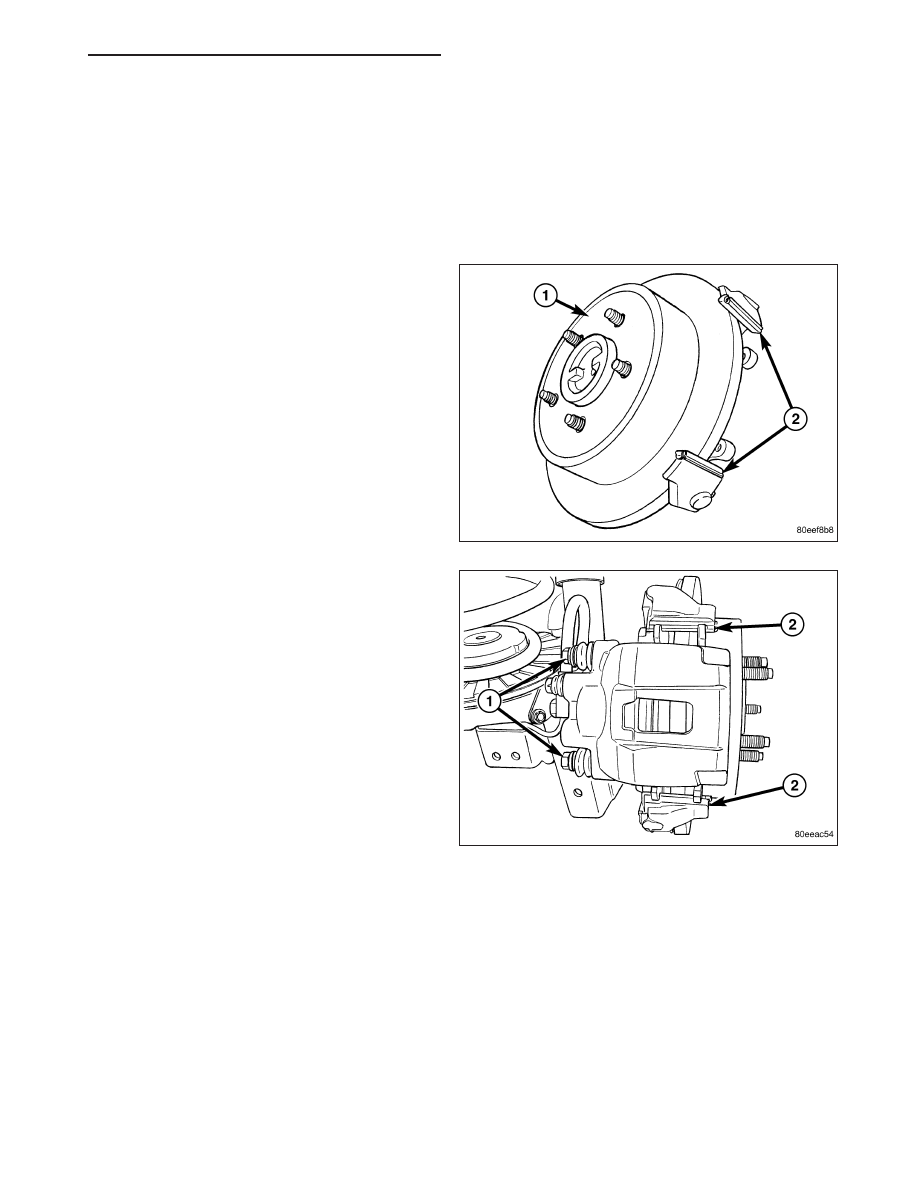

1. Install the brake pads if removed.

2. Lubricate ant-rattle clips (2) for the disc brake

pads.

3. Install caliper to the caliper adapter.

4. Coat the caliper mounting slide pin bolts (1) with

silicone grease. Then install and tighten the bolts to
15 N·m (11 ft. lbs.).

5. Install the brake hose banjo bolt if removed.

CAUTION: Verify brake hose is not twisted or
kinked before tightening fitting bolt.

6. Install the brake hose to the caliper with new seal

washers and tighten fitting bolt to 31 N·m (23 ft.
lbs.).

7. Remove the prop rod from the vehicle.

8. Bleed the base brake system, (Refer to 5 - BRAKES - STANDARD PROCEDURE) OR (Refer to 5 - BRAKES -

STANDARD PROCEDURE).

9. Install the wheel and tire assemblies (Refer to 22 - TIRES/WHEELS/WHEELS - STANDARD PROCEDURE).

10. Remove the supports and lower the vehicle.

11. Verify a firm pedal before moving the vehicle.
