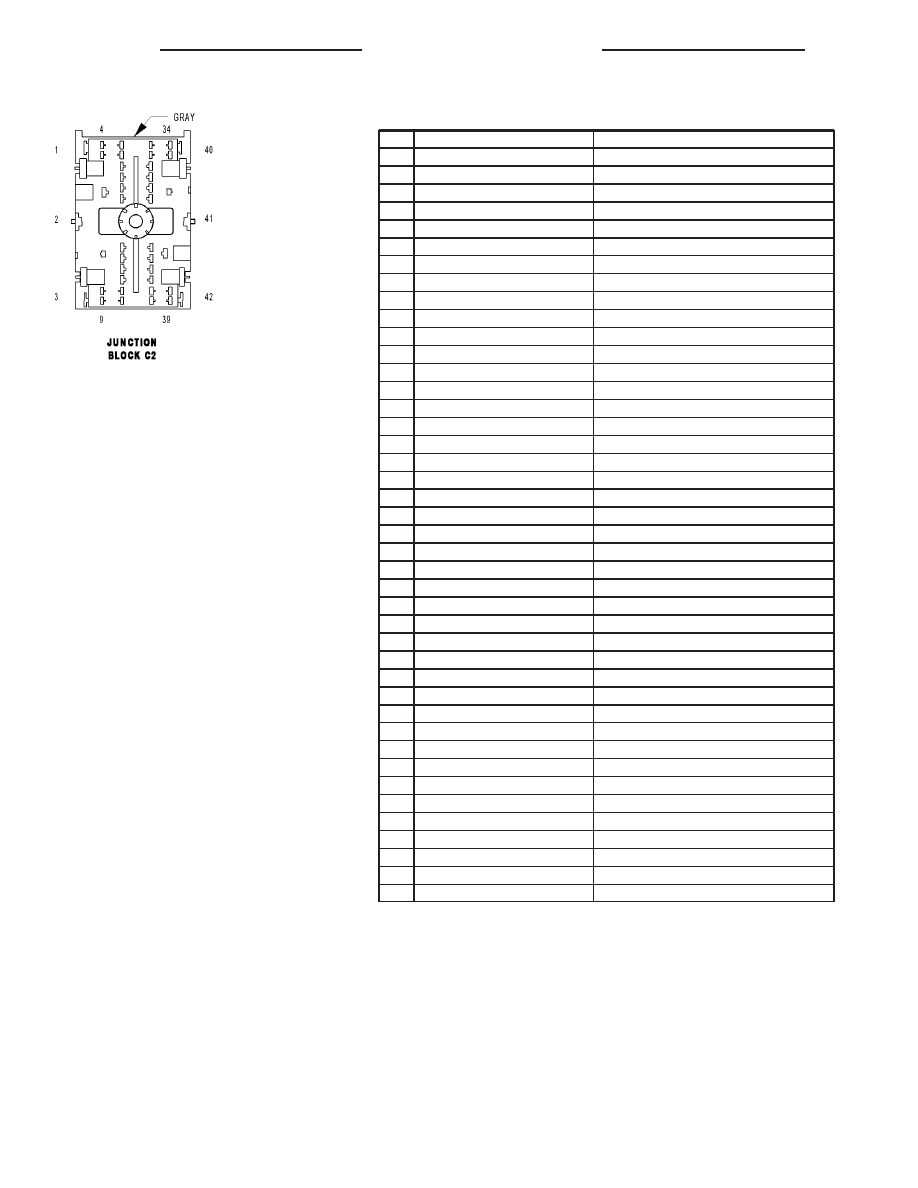

JUNCTION BLOCK C2 - GRAY 42 WAY

CAV

CIRCUIT

FUNCTION

1

F37 14PK/LB (MIDLINE/HIGHLINE)

FUSED B(+)

2

C15 12DB/WT

REAR WINDOW DEFOGGER RELAY OUTPUT

3

Q39 16OR/TN

POWER SUNROOF RELAY OUTPUT

4

F892 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

5

P37 20LG/TN (EXCEPT BASE)

DOOR LOCK SWITCH GROUND

6

P33 16TN/DB

LOCK RELAY OUTPUT

7

L77 18PK/RD

FUSED PARK LAMP RELAY OUTPUT

8

P34 16TN/LB

DRIVER DOOR UNLOCK RELAY OUTPUT

9

P35 16TN/YL

UNLOCK RELAY OUTPUT

10

P36 20TN/DB

DOOR LOCK SWITCH MUX

11

P37 20LG/TN (EXCEPT BASE)

DOOR LOCK SWITCH GROUND

12

M20 20YL/LB

COURTESY LAMP LOAD SHED

13

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

14

P36 20TN/DB

DOOR LOCK SWITCH MUX

15

P30 20TN/DG

TAILGATE LOCK DRIVER

16

A44 18RD/OR

FUSED B(+)

17

-

-

18

A908 18RD

FUSED B(+)

19

F22 20PK/TN

FUSED IGNITION SWITCH OUTPUT (RUN)

20

E2 20OR/BR

PANEL LAMPS DRIVER

21

E2 20OR/BR

PANEL LAMPS DRIVER

22

P31 20TN/YL

TAILGATE UNLOCK DRIVER

23

F302 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

24

-

-

25

-

-

26

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT

27

-

-

28

A913 16RD (EXPORT/TRAILER TOW)

FUSED B(+)

29

-

-

30

Z327 20BK/WT

GROUND

31

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

32

F201 20PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

33

F201 20PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

34

L90 16WT/OR

REAR FOG LAMP RELAY OUTPUT

35

-

-

36

-

-

37

X1 16DG/BR (PREMIUM AUDIO)

FUSED B(+)

38

F942 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

39

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

40

F30 14PK/YL

POWER WINDOW RELAY OUTPUT

41

A305 16RD/LB

FUSED B(+)

42

A902 18RD (HEATED SEATS)

FUSED B(+)

8W - 80 - 52

8W-80 CONNECTOR PIN-OUTS

KJ

JUNCTION BLOCK C3 - GRAY 42 WAY

CAV

CIRCUIT

FUNCTION

1

A12 10RD/BR

FUSED B(+)

2

A912 10RD

FUSED B(+)

3

A906 12RD

FUSED B(+)

4

L44 18WT/TN

FUSED RIGHT LOW BEAM OUTPUT

5

L43 18WT/DB

FUSED LEFT LOW BEAM OUTPUT

6

-

-

7

-

-

8

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

A5 16RD/VT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

10

A12 10RD/BR

FUSED B(+)

11

-

-

12

-

-

13

-

-

14

-

-

15

W6 20BR/LB

FRONT WIPER ON/OFF RELAY CONTROL

16

-

-

17

W7 16BR/GY

FRONT WIPER PARK SWITCH SENSE

18

W2 20BR/LG

FRONT WIPER HIGH/LOW RELAY CONTROL

19

F20 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN)

20

-

-

21

-

-

22

-

-

23

-

-

24

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

25

-

-

26

-

-

27

-

-

28

L34 18WT/GY

FUSED RIGHT HIGH BEAM DRIVER

29

L77 18PK/RD

FUSED PARK LAMP RELAY OUTPUT

30

A908 20RD (LHD EXPORT)

FUSED B(+)

30

A908 18RD (RHD EXPORT)

FUSED B(+)

31

-

-

32

C115 20DB

FUSED IGNITION SWITCH OUTPUT (RUN)

33

L89 16WT/YL

FRONT FOG LAMP RELAY OUTPUT

34

A901 10RD

FUSED B(+)

35

-

-

36

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT

37

L33 18WT/LG

FUSED LEFT HIGH BEAM DRIVER

38

F22 20PK/TN (ABS)

FUSED IGNITION SWITCH OUTPUT (RUN)

39

X2 18DG/OR

HORN RELAY OUTPUT

40

A901 10RD

FUSED B(+)

41

A139 12RD/YL

FUSED B(+)

42

A911 10RD

FUSED B(+)

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 53

8W - 80 - 54

8W-80 CONNECTOR PIN-OUTS

KJ

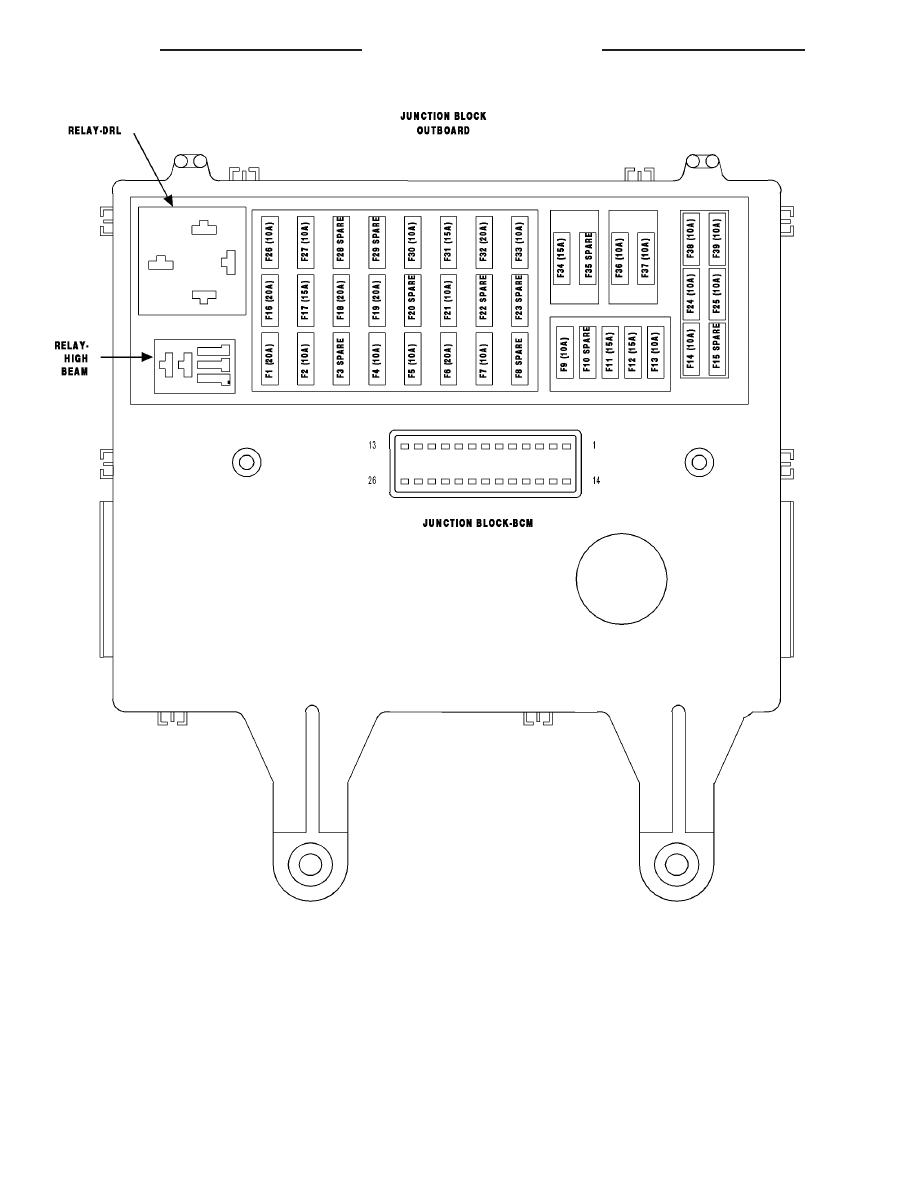

JUNCTION BLOCK-BCM - 26 WAY

CAV

CIRCUIT

FUNCTION

1

X3 (PREMIUM)

HORN RELAY CONTROL

2

P334

DOOR UNLOCK RELAY CONTROL

3

L779

PARK LAMP RELAY CONTROL

4

L239 (RHD/LHD HIGHLINE)

REAR FOG LAMP RELAY CONTROL

5

P109 (EXCEPT BASE)

DRIVER DOOR UNLOCK RELAY CONTROL

6

C515

REAR WINDOW DEFOGGER RELAY CONTROL

7

P305 (EXCEPT BASE)

ACCESSORY DELAY RELAY CONTROL

8

Z944

GROUND

9

A213

FUSED B(+)

10

L309

HIGH BEAM RELAY CONTROL

11

P31

TAILGATE UNLOCK DRIVER

12

P37

DOOR LOCK SWITCH GROUND

13

L45

LOW BEAM RELAY CONTROL

14

F98

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

15

A908

FUSED B(+)

16

F942

FUSED IGNITION SWITCH OUTPUT (RUN-START)

17

L139 (EXCEPT BASE)

FRONT FOG LAMP RELAY CONTROL

18

P333

DOOR LOCK RELAY CONTROL

19

W2

FRONT WIPER HIGH/LOW RELAY CONTROL

20

W7

FRONT WIPER PARK SWITCH SENSE

21

W6

FRONT WIPER ON/OFF RELAY CONTROL

22

P30

TAILGATE LOCK DRIVER

23

P36

DOOR LOCK SWITCH MUX

24

Z327

GROUND

25

Z943

GROUND

26

M20

COURTESY LAMP LOAD SHED

LAMP-CARGO (EXCEPT BASE) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

G773 20RD

REAR COURTESY LAMP CONTROL

2

A908 18RD

FUSED B(+)

3

Z327 20BK/WT

GROUND

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 55
