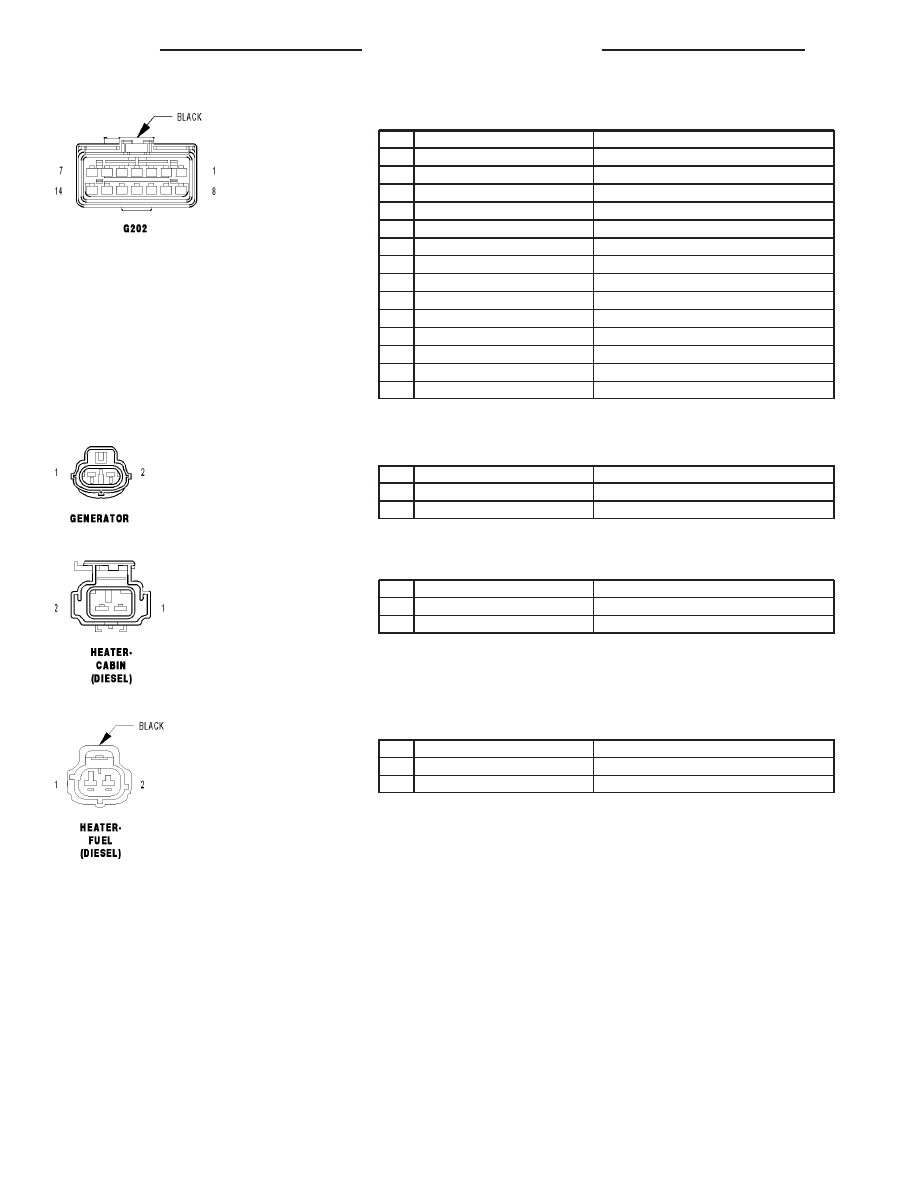

G202 - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

Z945 18BK

GROUND

2

Z940 14BK

GROUND

3

Z120 20BK/WT (EXCEPT BASE)

GROUND

4

-

-

5

Z950 20BK

GROUND

6

Z18 20BK/LB

GROUND

7

Z10 16BK/TN

GROUND

8

Z15 16BK/TN

GROUND

9

Z943 14BK

GROUND

10

Z944 16BK

GROUND

11

Z938 20BK

GROUND

12

-

-

13

-

-

14

Z385C 20BK

GROUND

GENERATOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K125 16BR/DG

GEN FIELD CONTROL

2

Z932 18BK (GAS)

GROUND

HEATER-CABIN (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

A119 18RD/OR

CABIN HEATER RELAY OUTPUT

2

Z966 18BK

GROUND

HEATER-FUEL (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A993 16RD

FUEL HEATER RELAY OUTPUT

2

Z939 18BK

GROUND

8W - 80 - 48

8W-80 CONNECTOR PIN-OUTS

KJ

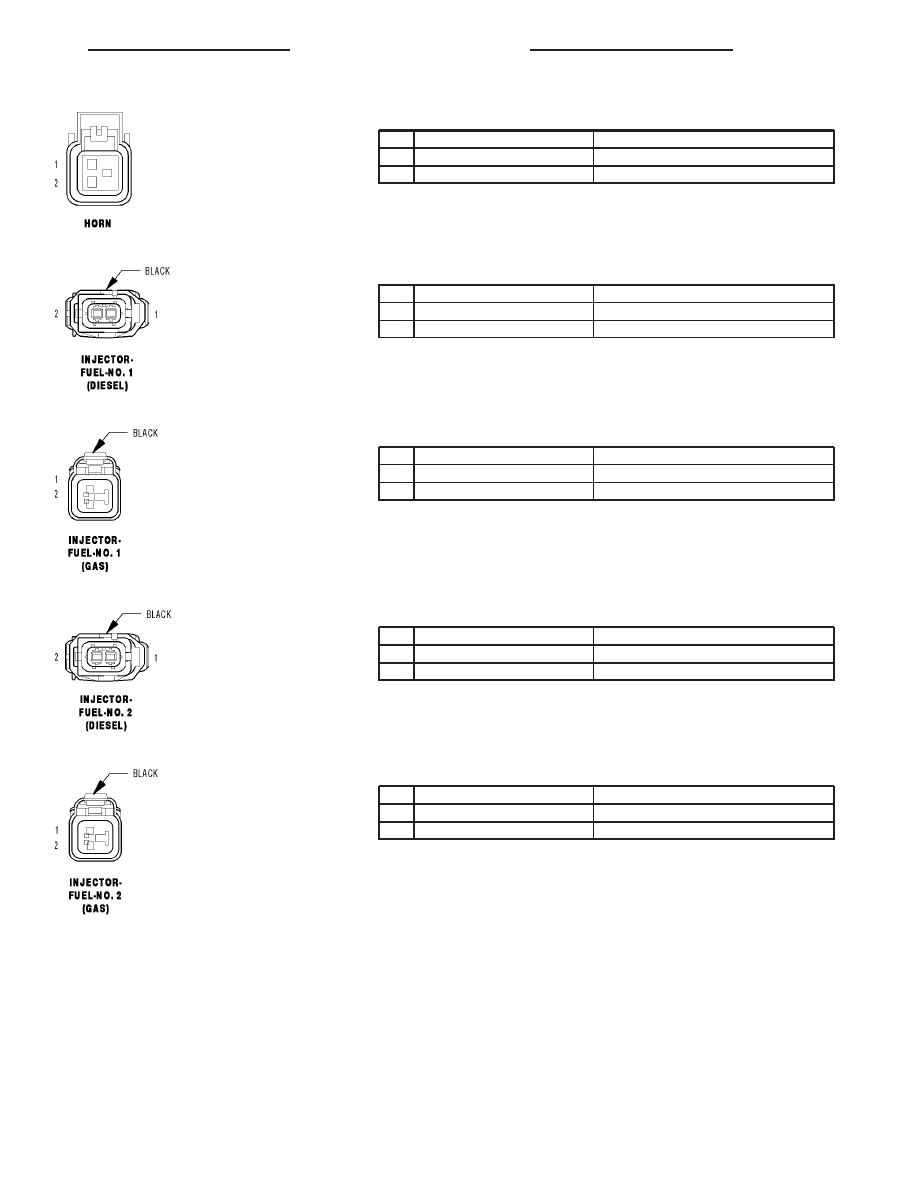

HORN - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X2 18DG/OR

HORN RELAY OUTPUT

2

Z931 18BK

GROUND

INJECTOR-FUEL-NO. 1 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K611 16OR/BR

FUEL INJECTOR NO. 1 LOW-SIDE CONTROL

2

K11 16BR/YL

FUEL INJECTOR NO. 1 HIGH-SIDE CONTROL

INJECTOR-FUEL-NO. 1 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F142 16PK/GY

FUSED ASD RELAY OUTPUT

2

K11 16BR/YL

INJECTOR CONTROL NO. 1

INJECTOR-FUEL-NO. 2 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K612 16YL/BR

FUEL INJECTOR NO. 2 LOW-SIDE CONTROL

2

K12 16BR/DB

FUEL INJECTOR NO. 2 HIGH-SIDE CONTROL

INJECTOR-FUEL-NO. 2 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F142 16PK/GY

FUSED ASD RELAY OUTPUT

2

K12 16BR/DB

INJECTOR CONTROL NO. 2

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 49

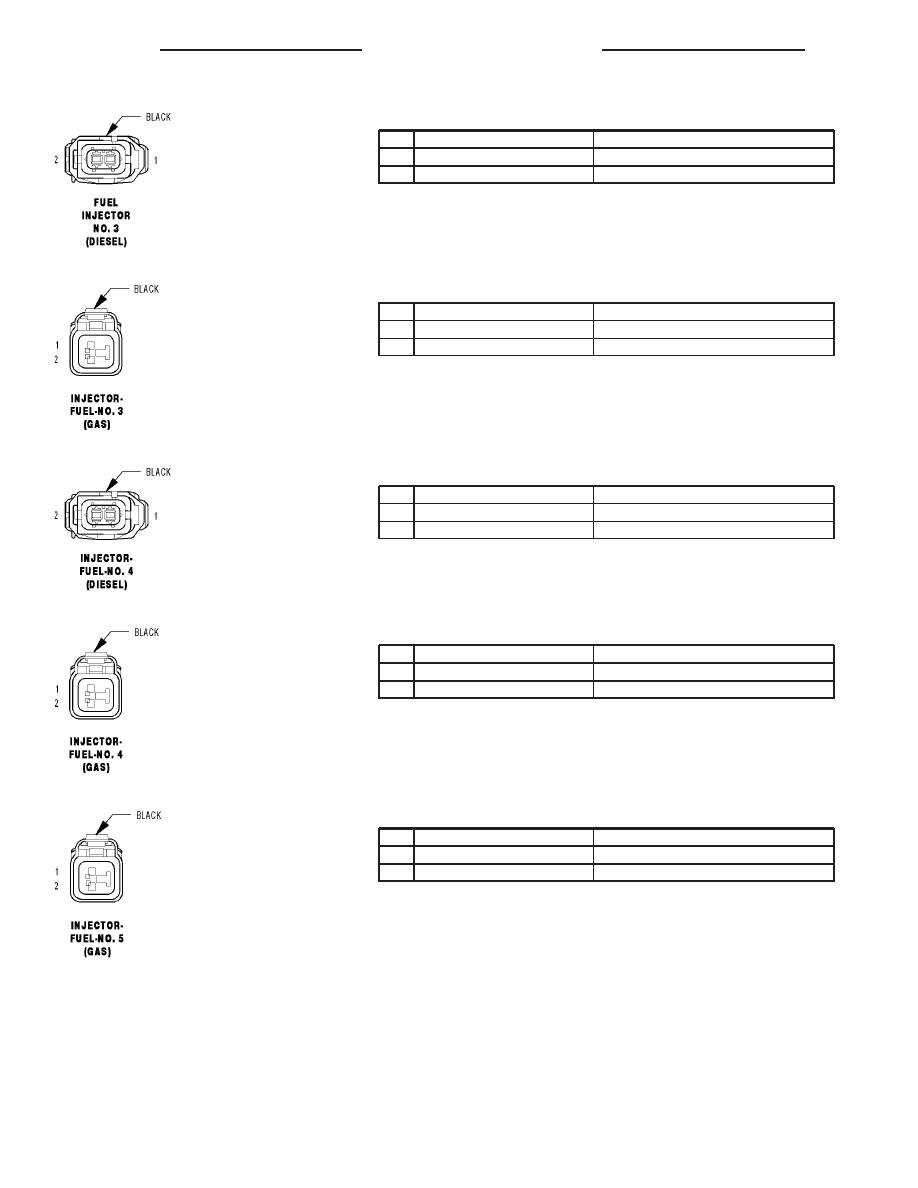

INJECTOR-FUEL-NO. 3 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K613 16GY/BR

FUEL INJECTOR NO. 3 LOW-SIDE CONTROL

2

K13 16BR/LB

FUEL INJECTOR NO. 3 HIGH-SIDE CONTROL

INJECTOR-FUEL-NO. 3 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F142 16PK/GY

FUSED ASD RELAY OUTPUT

2

K13 16BR/LB

INJECTOR CONTROL NO. 3

INJECTOR-FUEL-NO. 4 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K614 16WT/BR

FUEL INJECTOR NO. 4 LOW-SIDE CONTROL

2

K14 16BR/TN

FUEL INJECTOR NO. 4 HIGH-SIDE CONTROL

INJECTOR-FUEL-NO. 4 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F142 16PK/GY

FUSED ASD RELAY OUTPUT

2

K14 16BR/RD

INJECTOR CONTROL NO. 4

INJECTOR-FUEL-NO. 5 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F142 16PK/GY

FUSED ASD RELAY OUTPUT

2

K38 16BR/OR

INJECTOR CONTROL NO. 5

8W - 80 - 50

8W-80 CONNECTOR PIN-OUTS

KJ

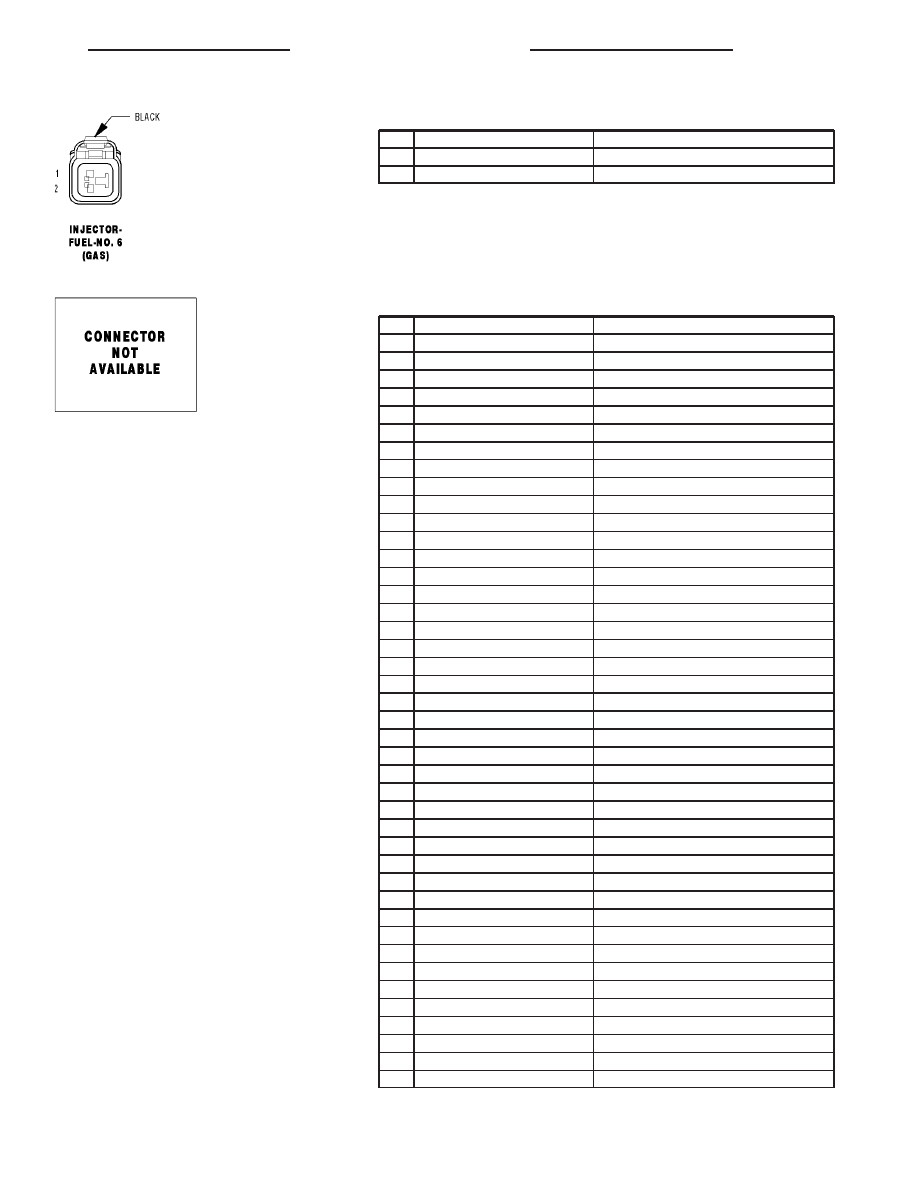

INJECTOR-FUEL-NO. 6 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F142 16PK/GY

FUSED ASD RELAY OUTPUT

2

K58 16BR

INJECTOR CONTROL NO. 6

JUNCTION BLOCK C1 - 42 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

F944 12PK/LG

IGNITION SWITCH OUTPUT (RUN-START)

4

E2 20OR/BR

PANEL LAMPS DRIVER

5

E2 20OR/BR

PANEL LAMPS DRIVER

6

-

-

7

X3 20DG/VT

HORN RELAY CONTROL

8

L78 18WT/OR

FUSED PARK LAMP RELAY OUTPUT

9

A207 16RD/LG (LHD)

FUSED B(+)

10

E2 20OR/BR (LIGHTBAR)

PANEL LAMPS DRIVER

11

E2 20OR/BR

PANEL LAMPS DRIVER

12

-

-

13

A333 20WT/RD

FUSED B(+)

14

A908 20RD

FUSED B(+)

15

A908 20RD

FUSED B(+)

16

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

17

Z944 16BK

GROUND

18

-

-

19

-

-

20

Z943 14BK

GROUND

21

L309 20WT/OR

HIGH BEAM RELAY CONTROL

22

-

-

23

Z327 20BK/WT

GROUND

24

Z327 20BK/WT

GROUND

25

F943 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

26

A333 20WT/RD (SKIM)

FUSED B(+)

27

A908 18RD

FUSED B(+)

28

F302 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

29

F302 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

30

-

-

31

F942 20PK/LG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

32

-

-

33

F1 18PK/WT (RHD)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

34

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

35

F307 16LB/PK (RHD)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

36

-

-

37

A103 18GY/RD

FUSED B(+)

38

C115 20DB

FUSED IGNITION SWITCH OUTPUT (RUN)

39

F100 20PK/VT

FUSED IGNITION SWITCH OUTPUT (RUN)

40

F981 12PK/YL

IGNITION SWITCH OUTPUT (RUN-ACC)

41

A701 18BR/RD

FUSED B(+)

42

F921 12PK/YL

IGNITION SWITCH OUTPUT (RUN)

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 51
