1. Disconnect and isolate the battery negative cable.

Wait two minutes for the system capacitor to dis-
charge before further service.

2. Remove the lower trim from the inside of the B-pil-

lar. (Refer to 23 - BODY/INTERIOR/B-PILLAR
LOWER TRIM - REMOVAL).

3. Remove the headliner from the vehicle. (Refer to

23 - BODY/INTERIOR/HEADLINER - REMOVAL).

4. Remove the screw (5) that secures the side curtain

airbag tether retainer (4) to the base of the A-pillar
(1) near the belt line.

5. Disengage the side curtain airbag tether (3) plastic

retainer clip (2) from the A-pillar.

6. Disconnect the side curtain airbag pigtail wire con-

nector (4) from the body wire harness connector
(3) near the base of the B-pillar (2).

7. Disengage the three side curtain airbag pigtail wire

retainer clips (1) from the B-pillar.

8O - 266

RESTRAINTS - SERVICE INFORMATION

KJ

8. Remove the three screws (9 or 2) that secure the

side curtain airbag manifold tube (5) brackets to
the U-nuts (10 or 3) in the roof rail (1).

KJ

RESTRAINTS - SERVICE INFORMATION

8O - 267

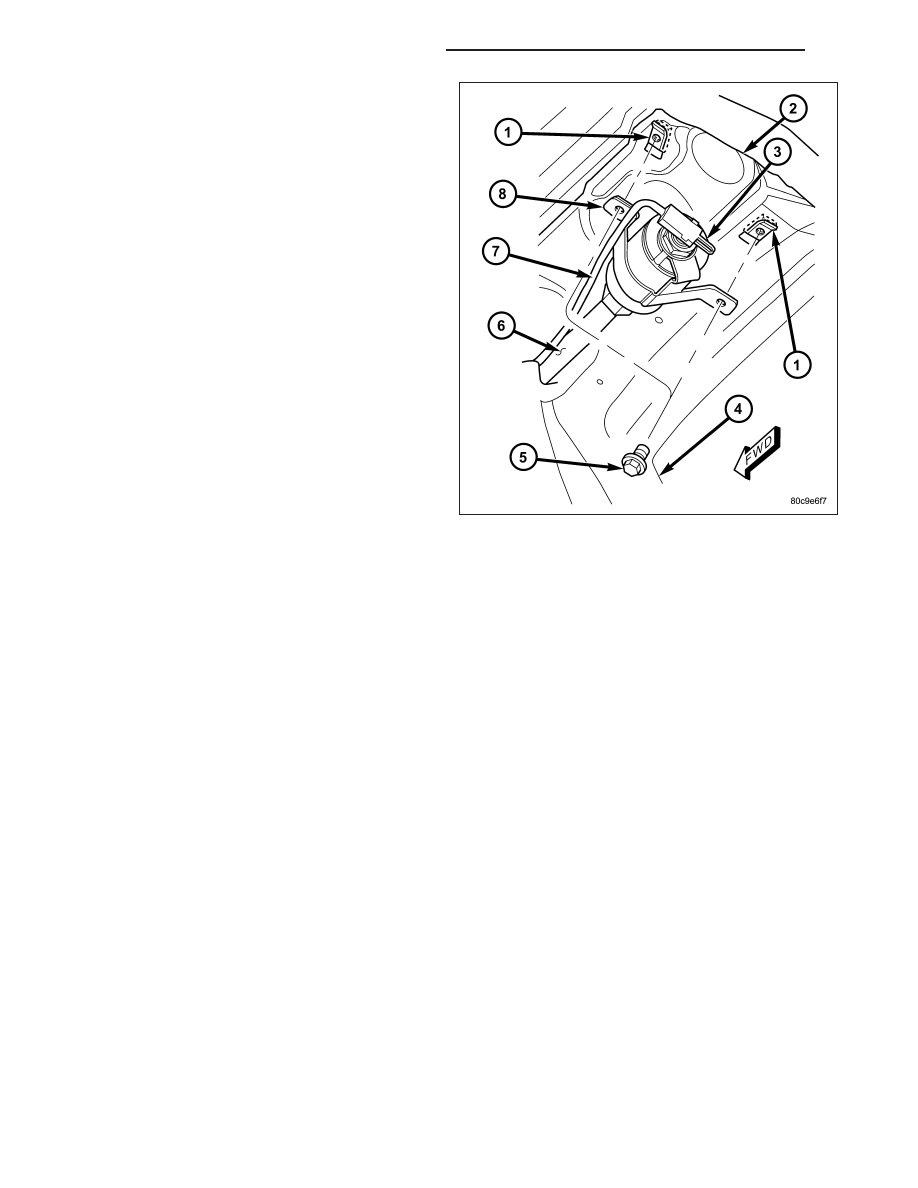

9. Remove the two screws (5) that secure the side

curtain airbag inflator (3) bracket (8) to the U-nuts
(1) in the roof rail (2).

10. Grasp the extruded plastic side curtain airbag

channel firmly and pull it straight away from the
roof rail far enough to disengage all four plastic
push-in fasteners that secure it.

11. Remove the side curtain airbag from the vehicle

as a unit.

INSTALLATION

The following procedure is for replacement of a faulty or damaged side curtain airbag. If the airbag is faulty or
damaged, but not deployed, review the recommended procedures for handling non-deployed supplemental
restraints. (Refer to 8 - ELECTRICAL/RESTRAINTS - STANDARD PROCEDURE - HANDLING NON-DEPLOYED
SUPPLEMENTAL RESTRAINTS). If the side curtain airbag has been deployed, review the recommended proce-
dures for service after a supplemental restraint deployment before removing the airbag from the vehicle. (Refer to 8
- ELECTRICAL/RESTRAINTS - STANDARD PROCEDURE - SERVICE AFTER A SUPPLEMENTAL RESTRAINT
DEPLOYMENT).

WARNING: To avoid personal injury or death, on vehicles equipped with airbags, disable the supplemental
restraint system before attempting any steering wheel, steering column, airbag, occupant classification sys-
tem, seat belt tensioner, impact sensor, or instrument panel component diagnosis or service. Disconnect
and isolate the battery negative (ground) cable, then wait two minutes for the system capacitor to discharge
before performing further diagnosis or service. This is the only sure way to disable the supplemental
restraint system. Failure to take the proper precautions could result in accidental airbag deployment.

WARNING: To avoid personal injury or death, when removing a deployed airbag, rubber gloves, eye protec-
tion, and a long-sleeved shirt should be worn. There may be deposits on the airbag unit and other interior
surfaces. In large doses, these deposits may cause irritation to the skin and eyes.

WARNING: To avoid personal injury or death, use extreme care to prevent any foreign material from enter-
ing the side curtain airbag, or becoming entrapped between the side curtain airbag cushion and the head-
liner. Failure to observe this warning could result in occupant injuries upon airbag deployment.

8O - 268

RESTRAINTS - SERVICE INFORMATION

KJ

1. Position the side curtain airbag into the vehicle as

a unit.

2. Align all four plastic push-in fasteners (4 or 7) that

secure the extruded plastic side curtain airbag
channel (6 or 8) with their holes in the roof side rail
(1) and push them straight into the roof rail until
they are fully seated.

KJ

RESTRAINTS - SERVICE INFORMATION
