Jeep Liberty KJ. Manual - part 196

MISSING CURRENT VIN

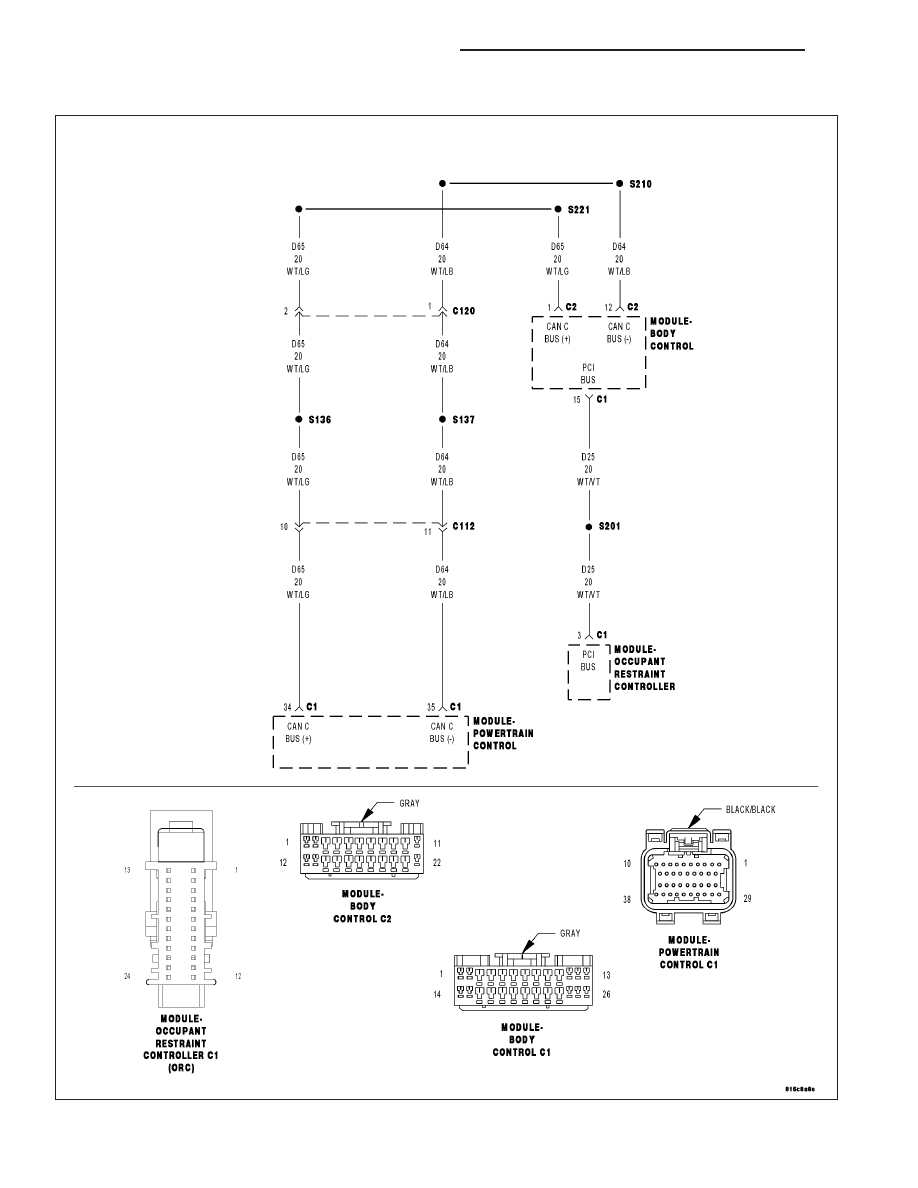

For a complete wiring diagram Refer to Section 8W.

8O - 90

RESTRAINTS - ELECTRICAL DIAGNOSTICS

KJ

•

When Monitored:
During power-up.

•

Set Condition:
The Powertrain Control Module (PCM) broadcasts the current VIN on the Bus. The Occupant Restraint Con-
troller (ORC) will set this DTC if the VIN stored in the ORC does not match the current VIN.

Possible Causes

PCM COMMUNICATION FAILURE

PCM

ORC

Diagnostic Test

1.

DETERMINE ACTIVE OR STORED DTC

NOTE: Ensure the battery is fully charged.
Turn the ignition on.

Select ACTIVE or STORED DTC:

ACTIVE DTC

Go To 2

STORED DTC

Go To 3

2.

VERIFY THAT THE PCM IS PROGRAMMED WITH THE CORRECT VIN

With the scan tool, select System Tests and select VIN Verification.

Compare the VIN displayed by the Scan Tool and the VIN on the Vehicle VIN plate.

Does the current VIN match the VIN on the vehicle VIN plate?

Yes

>>

WARNING: If the Occupant Restraint Controller (ORC) is dropped at any time, it must be replaced. Failure to
take the proper precautions could result in accidental airbag deployment and personal injury or death.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

Replace the ORC in accordance with the Service Information.

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

No

>> Replace and program the PCM in accordance with the Service Information.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING).

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

3.

CHECKING STORED OR INTERMITTENT CODES

NOTE: Diagnose and repair all active codes before diagnosing stored codes. Refer to the Table of Contents
in this Section for a complete list of airbag system diagnostic procedures.
With the scan tool, record and erase all Airbag System Module DTCs.

Turn the ignition off, wait 15 seconds, then turn the ignition on.

With the scan tool, check for active DTCs in the ORC.

Does the scan tool display any DTCs?

Yes

>> Select the appropriate diagnostic procedure from the Table of Contents in the applicable section.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

KJ

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 91

MODULE NOT CONFIGURED FOR OCS

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the Occupant Restraint Controller (ORC) is not configured for an Occupant Classification System (OCS) and
it detects OCS messages on the Bus.

Possible Causes

ORC

Diagnostic Test

1.

DETERMINE ACTIVE OR STORED DTC

NOTE: Ensure that the battery is fully charged.
Turn the ignition on.

Select ACTIVE or STORED DTC:

ACTIVE DTC

WARNING: If the Occupant Restraint Controller (ORC) is dropped at any time, it must be replaced. Failure to
take the proper precautions could result in accidental airbag deployment and personal injury or death.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

Replace the ORC in accordance with the Service information.

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

STORED DTC

Go To 2

2.

CHECKING STORED OR INTERMITTENT CODES

NOTE: Diagnose and repair all active codes before diagnosing stored codes. Refer to the Table of Contents
in this Section for a complete list of airbag system diagnostic procedures.
With the scan tool, record and erase all Airbag System Module DTCs.

Turn the ignition off, wait 15 seconds, then turn the ignition on.

With the scan tool, check for active DTCs in the ORC.

Does the scan tool display any DTCs?

Yes

>> Select the appropriate diagnostic procedure from the Table of Contents in the applicable section.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

8O - 92

RESTRAINTS - ELECTRICAL DIAGNOSTICS

KJ

NO CLUSTER MESSAGE

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Instrument Cluster (IC) broadcasts the airbag warning indicator status on the Bus. The Occupant Restraint
Controller (ORC) expects this status message once every second. The ORC will set this DTC if it fails to
receive this status message for 10 consecutive seconds.

Possible Causes

MIC COMMUNICATION FAILURE

ORC

Diagnostic Test

1.

DETERMINE ACTIVE OR STORED DTC

NOTE: Ensure that the battery is fully charged.
Turn the ignition on.

SELECT ACTIVE or STORED DTC:

ACTIVE DTC

Go To 2

STORED DTC

Go To 3

2.

VERIFY THAT THE IC IS ACTIVE ON THE BUS

With the scan tool, attempt to communicate with the IC.

Will the scan tool communicate with the IC?

Yes

>>

WARNING: If the Occupant Restraint Controller (ORC) is dropped at any time, it must be replaced. Failure to
take the proper precautions could result in accidental airbag deployment and personal injury or death.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

Replace the ORC in accordance with the service information.

Perform the *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

No

>> (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for No

Response diagnostic test procedures.

Perform the *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

3.

CHECKING STORED OR INTERMITTENT CODES

NOTE: Diagnose and repair all active codes before diagnosing stored codes. Refer to the Table of Contents
in this Section for a complete list of airbag system diagnostic procedures.
With the scan tool, record and erase all Airbag System Module DTCs.

Turn the ignition off, wait 15 seconds, then turn the ignition on.

With the scan tool, check for active DTCs in the ORC.

Does the scan tool display any DTCs?

Yes

>> Select the appropriate diagnostic procedure from the Table of Contents in the applicable section.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

KJ

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 93
