PROGRAM RKE TRANSMITTER WITH THE SCAN TOOL

With the scan tool, select THEFT ALARM, SKIM then PROGRAM NEW KEY and follow the instructions on the
screen.

Exit PROGRAM NEW KEY.

Activate the Door Locks using the RKE Transmitter.

Did the door locks respond properly to the RKE transmitter commands?

Yes

>> Repair complete.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

No

>> Replace the Sentry Key RemotE Entry Module in accordance with service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

8N - 58

POWER LOCKS - ELECTRICAL DIAGNOSTICS

KJ

*TAILGATE LOCK INOPERATIVE

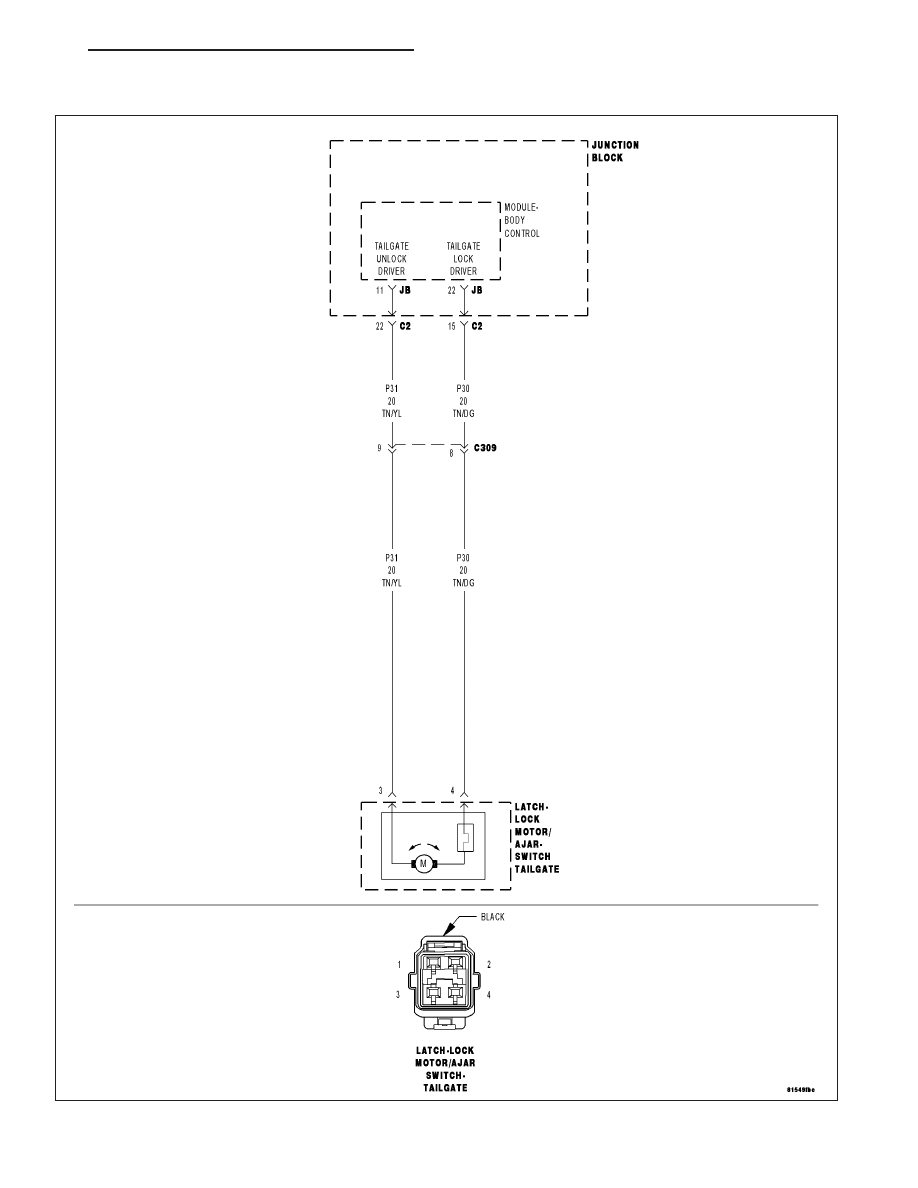

For a complete wiring diagram Refer to Section 8W.

KJ

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 59

Possible Causes

DTC’S PRESENT

(P30) TAILGATE LOCK DRIVER OPEN

(P30) TAILGATE LOCK DRIVER SHORT TO GROUND

(P31) TAILGATE UNLOCK DRIVER OPEN

(P31) TAILGATE UNLOCK DRIVER SHORT TO GROUND

TAILGATE LOCK MOTOR OPEN

JUNCTION BLOCK OPEN

BODY CONTROL MODULE - TAILGATE DRIVER OPEN

1.

CHECK DTC’S PRESENT

With the scan tool, read DTCs.

Are there any Tailgate related codes present?

Yes

>> Refer to symptom list for problems related to POWER DOOR LOCKS/RKE.

No

>> Go To 2

2.

CHECK TAILGATE LOCK MOTOR

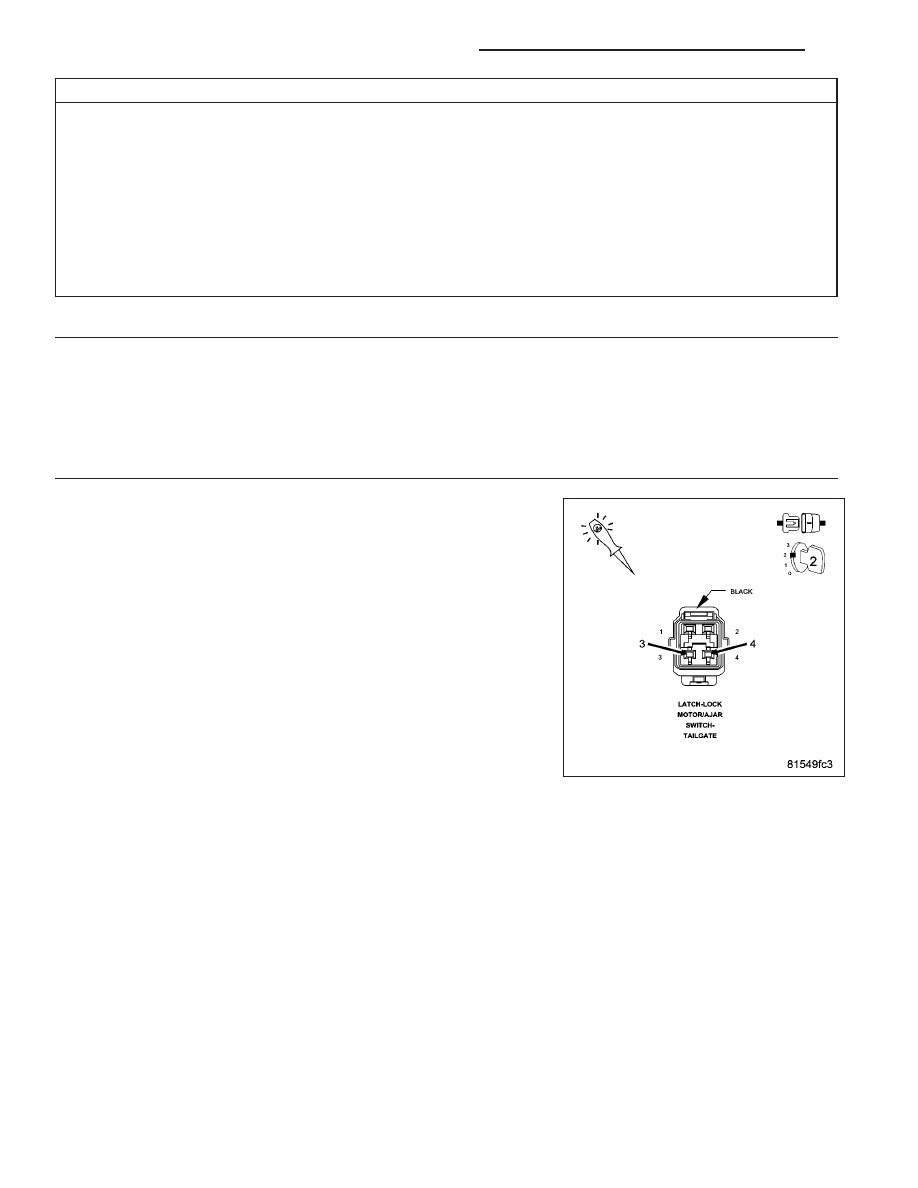

Disconnect the Tailgate Lock Motor connector.

Connect a test light between the Tailgate Lock Driver circuit and the
Tailgate Unlock Driver circuit in the Lock Motor connector.

With the scan tool actuate the UNLOCK TAILGATE.

With the scan tool actuate the LOCK TAILGATE.

Did the test light illuminate when the motor was actuated in
both directions?

Yes

>> Replace the Tailgate Lock Motor.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 3

8N - 60

POWER LOCKS - ELECTRICAL DIAGNOSTICS

KJ

3.

CHECK (P30) TAILGATE LOCK DRIVER CIRCUIT FOR AN OPEN

Turn the ignition off.

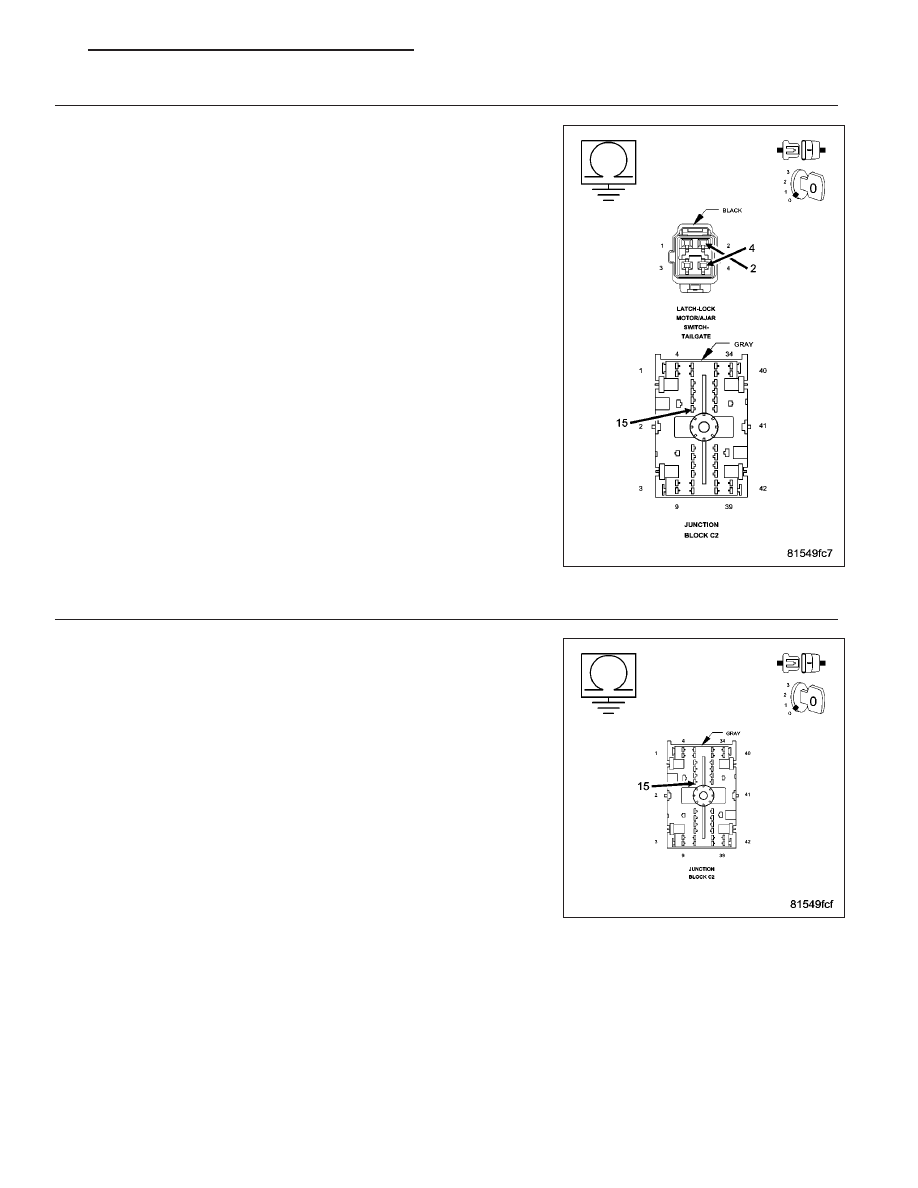

Connect a jumper wire between (P30) Tailgate Lock Driver circuit and
the (G910) Tailgate Switch Ground in the Tailgate Lock Motor connector.

Disconnect the Junction Block C2 connector.

Measure the resistance between ground and the (P30) Tailgate Lock
Driver circuit in the Junction Block C2 connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (P30) Tailgate Lock Driver circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

4.

CHECK (P31) TAILGATE UNLOCK DRIVER CIRCUIT FOR AN OPEN

Connect a jumper wire between (P31) Tailgate Unlock Driver circuit and
the (G910) Tailgate Switch Ground in the Tailgate Lock Motor connector.

Measure the resistance between ground and the (P31) Tailgate Unlock
Driver circuit in the Junction Block C2 connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the (P31) Tailgate Unlock Driver circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)
