3.

CHECK THE JUNCTION BLOCK FOR THE DOOR UNLOCK RELAY CONTROL CIRCUIT SHORT TO
VOLTAGE

Turn the ignition off.

Remove the Door Unlock Relay from the Junction Block.

Remove the Body Control Module from the Junction Block.

NOTE: Ensure the Junction Block connectors are reconnected at
this time.
Turn the ignition on.

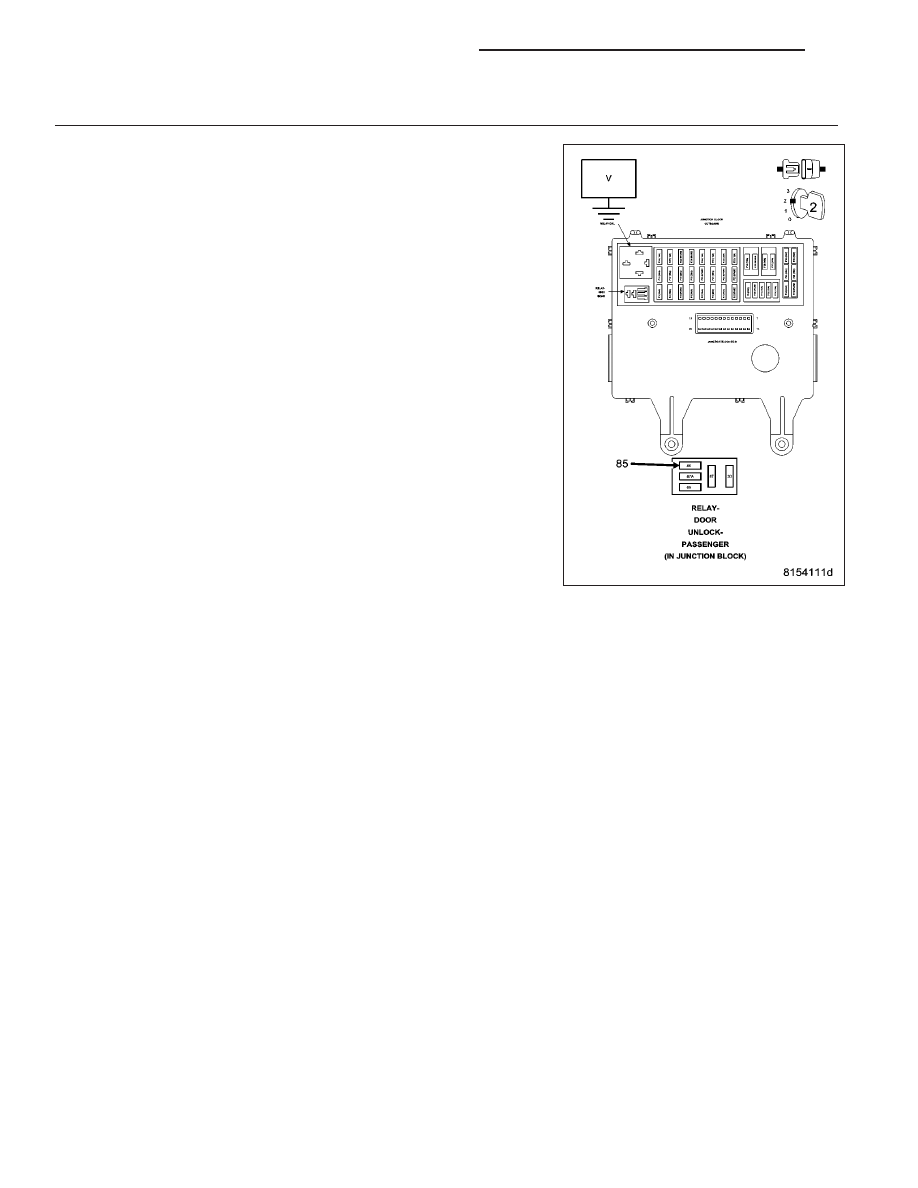

Measure the voltage between ground and the (P334) Door Unlock
Relay Control circuit in the relay connector of the Junction Block.

Is there any voltage present?

Yes

>> Replace the Junction Block in accordance with service infor-

mation.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Replace the Junction Block.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

8N - 14

POWER LOCKS - ELECTRICAL DIAGNOSTICS

KJ

DRIVER DOOR UNLOCK RELAY CONTROL CIRCUIT OPEN OR SHORT TO
GROUND

KJ

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 15

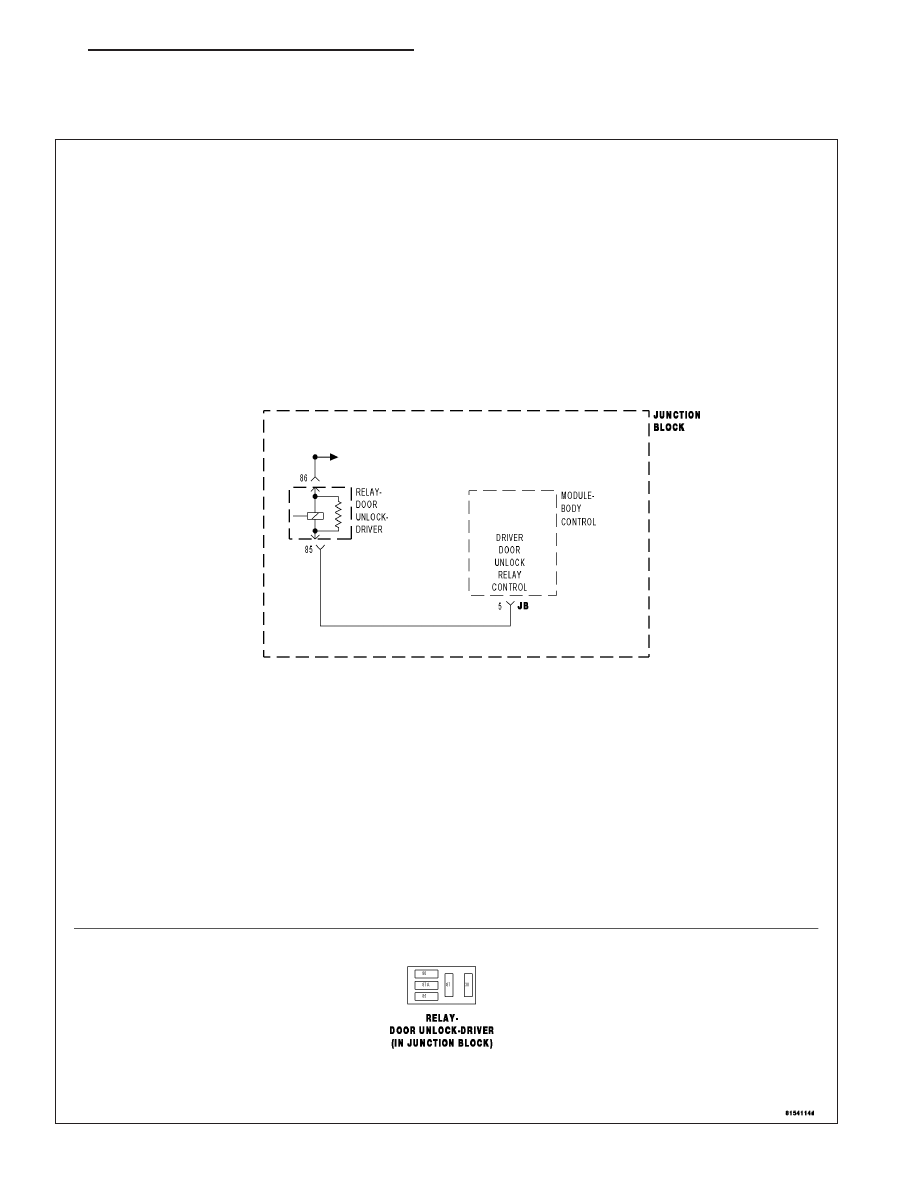

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With ignition on.

•

Set Condition:
The BCM detects a low circuit on the Driver Door Unlock Relay Control circuit even though it is not attempting
to unlock the doors for more than 5 seconds. If the BCM is not grounding its side of the relay coil, the output
should be high.

Possible Causes

RELAY OPEN OR SHORTED

JUNCTION BLOCK - DOOR UNLOCK RELAY CONTROL SHORT TO GROUND

JUNCTION BLOCK - DOOR UNLOCK RELAY CONTROL OPEN

BODY CONTROL MODULE - OPEN OR SHORTED

Diagnostic Test

1.

CHECK TROUBLE CODE

NOTE: If the door locks are totally inoperative, check fuse No. 6 before proceeding.
Turn the ignition on.

With the scan tool, erase DTCs.

Operate the door locks several times.

With the scan tool, read DTCs.

Does the scan tool display DRIVER DOOR UNLOCK RELAY CONTROL CIRCUIT OPEN OR SHORT TO
GROUND?

Yes

>> Go To 2

No

>> Problem is intermittent and not present at this time. Using the wiring diagram/schematic as a guide,

inspect the wiring and connectors and repair as necessary. Ensure the relay is completely plugged in.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

2.

CHECK FOR RELAY OPEN OR SHORTED

Turn the ignition off.

Remove the Door Unlock Relay from the Junction Block.

Install a substitute relay in place of the Door Unlock Relay.

Turn the ignition on.

With the scan tool, erase DTCs.

Operate the Door Locks several times.

With the scan tool, read DTCs.

Does the scan tool display DOOR UNLOCK RELAY CONTROL
CIRCUIT OPEN/SHORT TO GROUND?

Yes

>> Go To 3

No

>> Replace the original relay.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

8N - 16

POWER LOCKS - ELECTRICAL DIAGNOSTICS

KJ

3.

CHECK THE JUNCTION BLOCK FOR THE (P109) DRIVER DOOR UNLOCK RELAY CONTROL CIRCUIT
SHORT TO GROUND

Turn the ignition off.

Remove the Door Unlock Relay from the Junction Block.

Remove the Body Control Module from the Junction Block.

NOTE: Ensure the Junction Block connectors are reconnected at
this time.

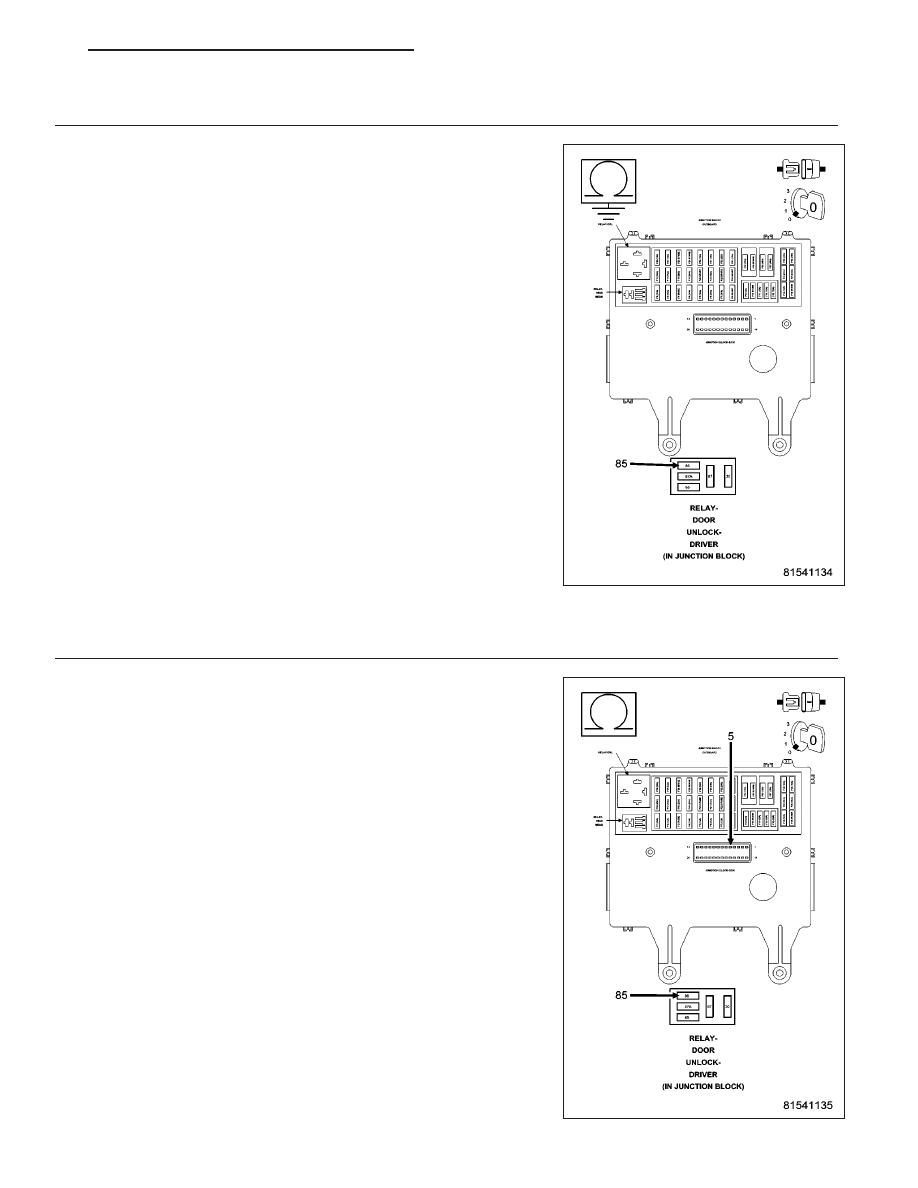

Measure the resistance between ground and the (P109) Driver Door
Unlock Relay Control circuit in the relay connector of the Junction
Block.

Is the resistance below 100.0 ohms?

Yes

>> Replace the Junction Block in accordance with service infor-

mation.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 4

4.

CHECK THE JUNCTION BLOCK FOR THE (P109) DRIVER DOOR UNLOCK RELAY CONTROL CIRCUIT
OPEN

Measure the resistance of the (P109) Driver Door Unlock Relay Control
circuit between the Relay connector and the Junction Block - BCM con-
nector.

Is the resistance below 2.0 ohms?

Yes

>> Replace the Body Control Module in accordance with ser-

vice information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Replace the Junction Block.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

KJ

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 17
