5.

(D25) PCI BUS CIRCUIT OPEN

Turn the ignition off.

Disconnect the scan tool from the DLC connector.

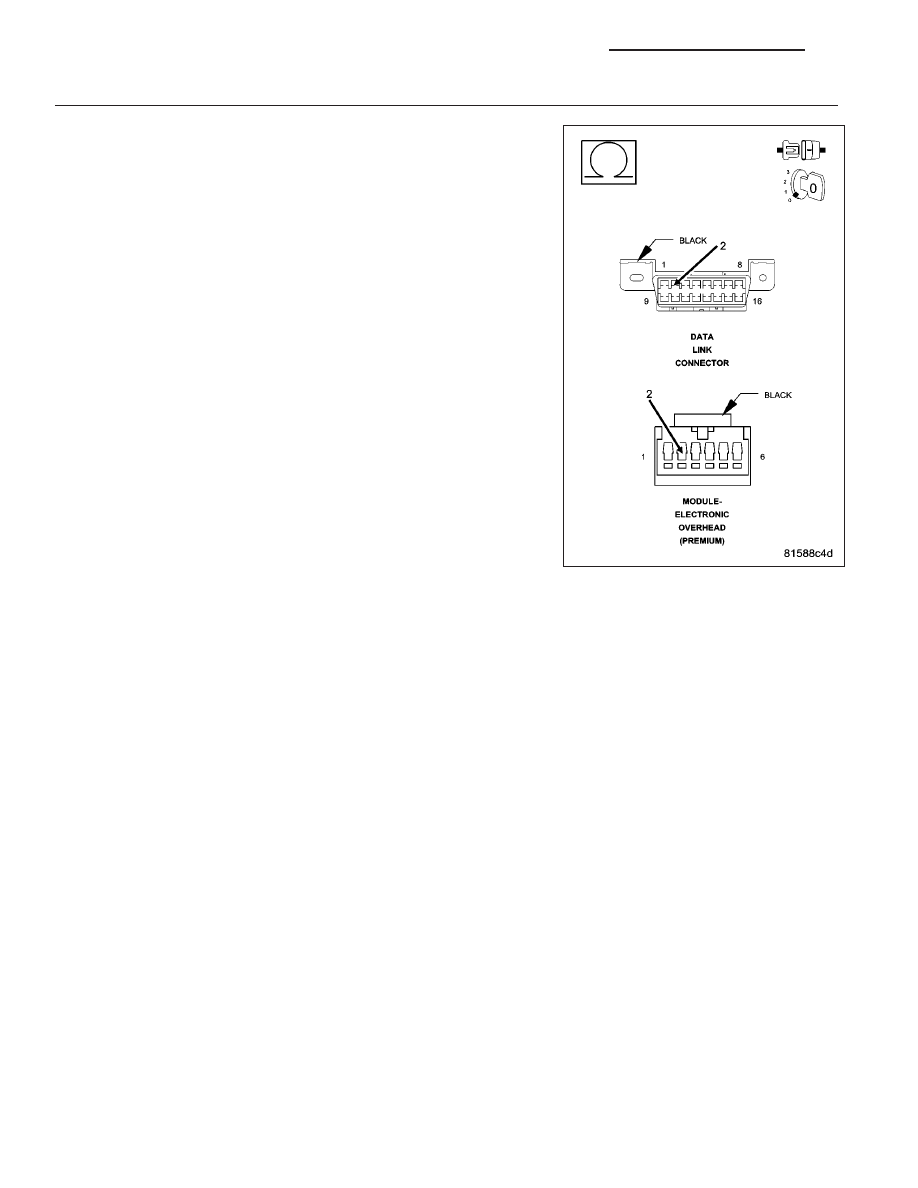

Measure the resistance of the (D25) PCI Bus circuit between the DLC
and the Electronic Overhead Module connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Electronic Overhead Module in accordance

with the service information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

No

>> Repair the (D25) PCI Bus circuit for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

8E - 84

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

KJ

*NO RESPONSE FROM HANDS FREE MODULE

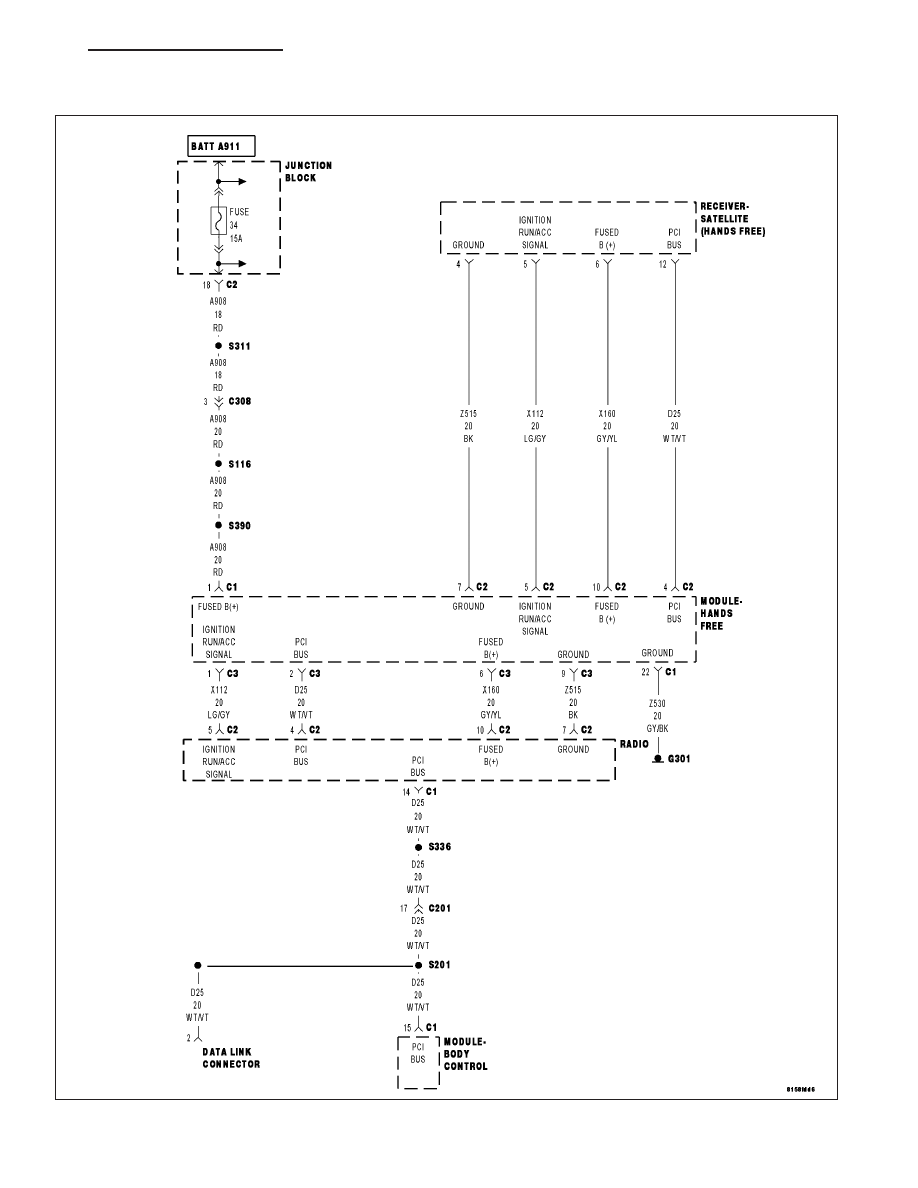

For a complete wiring diagram Refer to Section 8W.

KJ

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

8E - 85

Possible Causes

(Z530) GROUND CIRCUIT OPEN

(A908) FUSED B(+) CIRCUIT OPEN

(D25) PCI BUS CIRCUIT OPEN

RADIO

HANDS FREE MODULE (HFM)

Diagnostic Test

1.

ESTABLISH COMMUNICATION WITH RADIO ON PCI BUS

Turn the ignition on.

NOTE: Ensure the IOD fuse is installed and battery voltage is between 10.0 and 16.0 volts.
With the scan tool, select ECU view.

NOTE: A red X will be next to the module that is not communicating, indicating that the module is not active
on the Bus network. A green check indicates that the module is active on the Bus network.

Does the scan tool communicate with the radio?

Yes

>> Go To 2

No

>> Perform the appropriate no response test. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MOD-

ULES - DIAGNOSIS AND TESTING)

2.

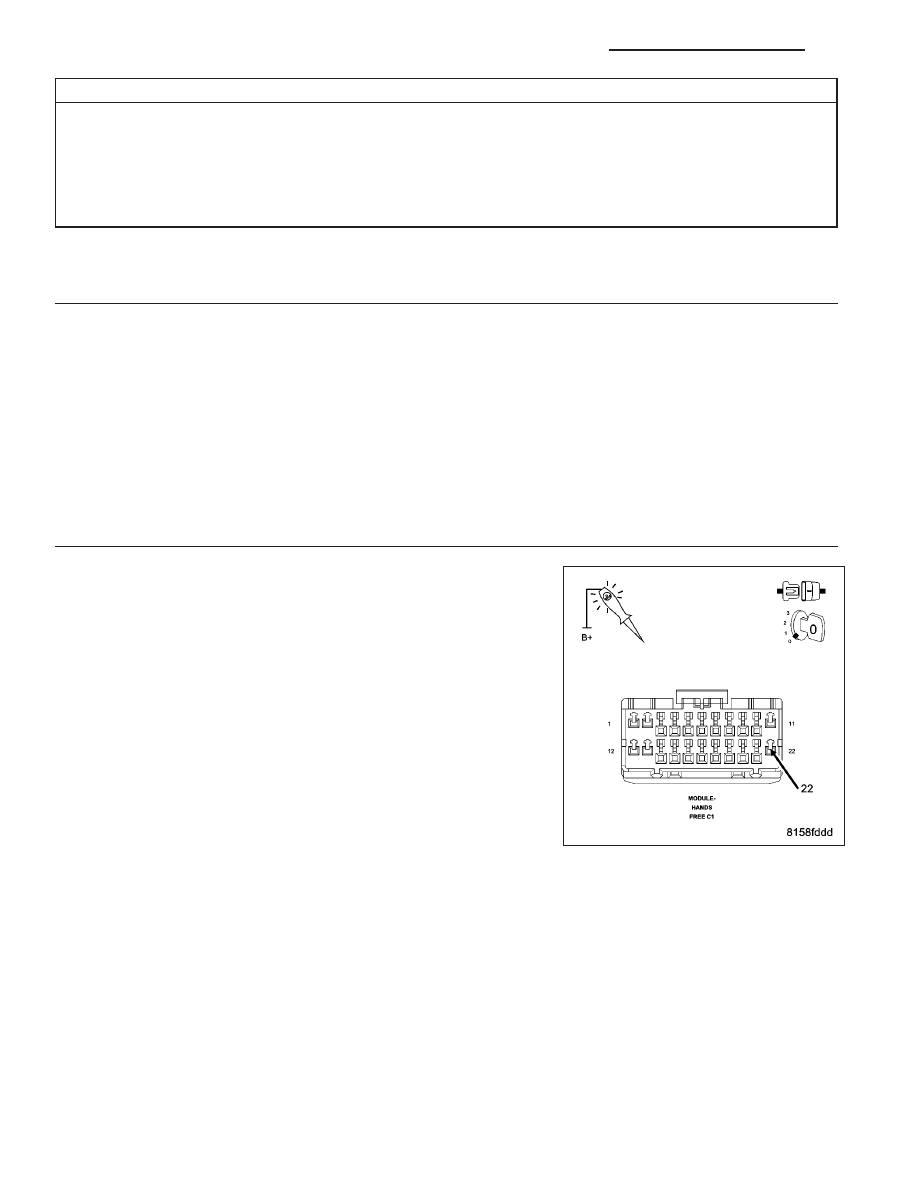

(Z530) GROUND CIRCUIT OPEN

Turn the ignition off.

Disconnect the Hands Free Module C1 harness connector.

Using a 12-volt test light connected to 12-volts, probe the (Z530) ground
circuit.

Does the test light illuminate brightly?

Yes

>> Go To 3

No

>> Repair the (Z530) Ground circuit for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

8E - 86

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

KJ

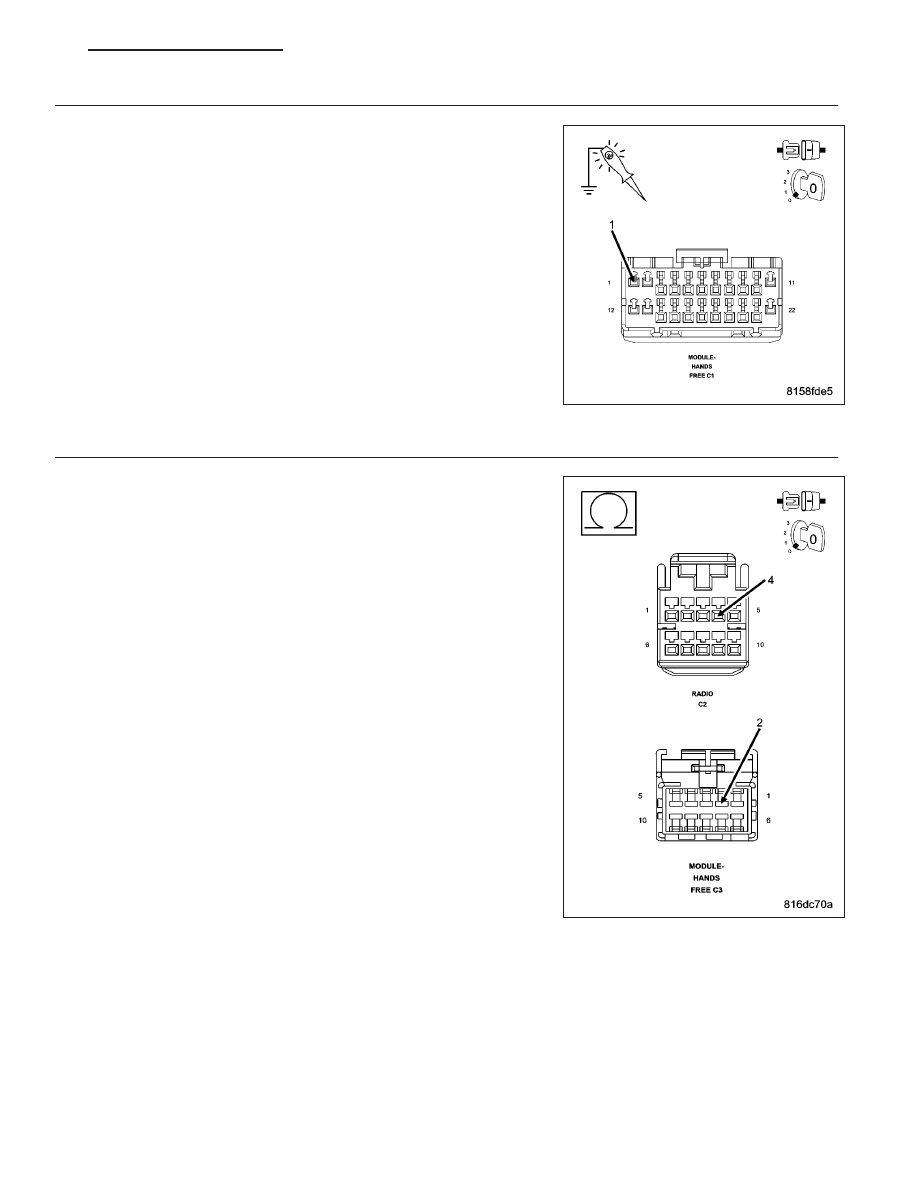

3.

(A908) FUSED B(+) CIRCUIT OPEN

Using a 12-volt test light connected to ground, probe the (A908) Fused
B(+) circuit.

Does the test light illuminate brightly?

Yes

>> Go To 4

No

>> Repair the (A908) Fused B(+) circuit for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

4.

(D25) PCI BUS CIRCUIT OPEN

Turn the ignition off.

Disconnect the Hands Free Module C3 harness connector.

Disconnect the Radio C2 harness connector.

Measure the resistance of the (D25) PCI Bus circuit between the Radio
C2 harness connector and the Hands Free Module connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Hands Free Module in accordance with the

service information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

No

>> Repair the (D25) PCI Bus circuit for an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

KJ

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTIC

8E - 87
