from an RKE transmitter. When No is selected, no horn chirp will occur with the RKE Lock event. This feature
may be selected independent of the FLASH LIGHTS WITH LOCKS? programmable feature.

•

FLASH LIGHTS WITH LOCKS? - The options include Yes and No. The default is Yes. When Yes is selected,
a single flash of the hazard warning lamps will provide an optical confirmation when the RKE receiver recog-
nizes a valid Lock signal from an RKE transmitter, and two flashes of the same lamps will occur when the RKE
receiver recognizes a valid Unlock signal from an RKE transmitter. When No is selected, no lamp flash will
occur with the RKE Lock or Unlock event. This feature may be selected independent of the SOUND HORN
ON LOCK? programmable feature.

•

HEADLAMP DELAY = - The options include Off, 30 Sec, 60 Sec, and 90 Sec. The default is 90 Sec. When
a time interval is selected, the headlamps will remain on for that length of time when the headlamps are turned
off after the ignition is turned off, or if the Auto mode is selected on vehicles with the Auto Headlamps option.
When Off is selected, the headlamp delay feature is disabled.

•

SERVICE INTERVAL = - The options will vary depending on the market and engine: US/GAS engine - the
options include from 2000 to 6000 miles in 500 mile increments (3200 to 9600 kilometers in 800 kilometer
increments). The default is 6000 miles (9600 kilometers). The selected distance becomes the interval at which
the Perform Service warning message will be displayed by the EVIC. EXPORT/GAS engine - the options
include from 2000 to 7500 miles in 500 mile increments (3200 to 12000 kilometers in 800 kilometer incre-
ments). The default is 7500 miles (12000 kilometers). The selected distance becomes the interval at which the
Perform Service warning message will be displayed by the EVIC. EXPORT/DIESEL engine - the options
include 3125, 6250, 9375, 12500 miles ( 5, 10, 15, 20 kilometers). The default is 12500 miles (20 kilometers).
The selected distance becomes the interval at which the Perform Service warning message will be displayed
by the EVIC. If a new distance is selected, a second programmable feature appears, RESET SERVICE DIS-
TANCE? - The options include No and Yes. The default is Yes. When Yes is selected, the accumulated dis-
tance since the last previous Perform Service warning message will be reset to zero because the service
interval has been changed. When No is selected, the distance until the next Perform Service warning message
is reduced by the accumulated distance since the last previous message.

•

TRAIN REMOTE - When this feature is selected the driver can choose to train up to four remote keyless entry
transmitters. The options include Yes and No. The default is No. When Yes is selected and the MENU button
is pressed the EVIC will display “PRESS A VALID FOB KEY”. Follow the directions displayed in the EVIC, you
have approximately 30 seconds to train each transmitter, after each transmitter is trained the EVIC will display
“FOB #? TRAINED”.

•

RETRAIN TIRE SENSORS - This programmable feature only applies to vehicles equipped with the optional
Tire Pressure Monitoring System. The options include Yes and No. The default is No. When Yes is selected,
and the MENU button is depressed, the EVIC will enter the training mode starting with the left front tire. Refer
to the tires and wheels section for additional information.

8M - 30

OVERHEAD CONSOLE-SERVICE INFO

KJ

REMOVAL

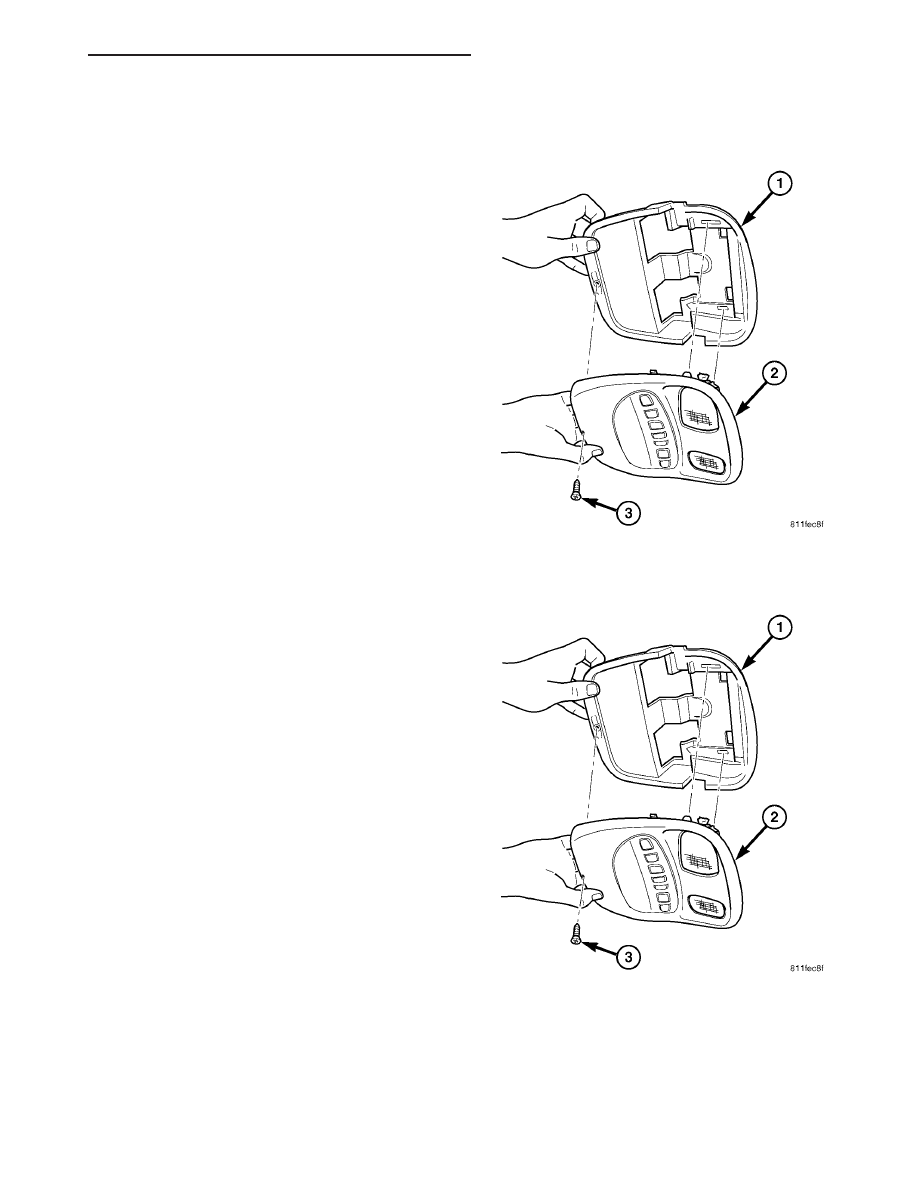

OVERHEAD CONSOLE - REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the overhead console retaining screw (3) ,

located in the front of console (2) near the wind-
shield.

3. Using your fingertips, grasp the sides of the over-

head console (2) and pull straight down evenly to
disengage the two snap clips at the rear of the unit.

4. Lower the overhead console far enough to access

the wire harness connectors.

5. Disconnect

the

Electronic

Overhead

Module

(EOM), courtesy lamps and power sunroof switch
electrical connectors, if equipped.

6. Remove the overhead console (2) assembly from

the vehicle.

INSTALLATION

1. Position the overhead console (2) in the vehicle

and connect the wire harness connectors.

2. Connect the Electronic Overhead Module (EOM),

courtesy lamps and power sunroof switch electrical
connectors, if equipped.

3. Grasp the sides of the overhead console (2) and

push straight up evenly to engage the two snap
clips at the rear of the unit.

4. Install the overhead console retaining screw (3),

located in the front of console near the windshield.
Torque the screw to 1 N·m (10 in. lbs.).

5. Connect the battery negative cable.

KJ

OVERHEAD CONSOLE-SERVICE INFO

8M - 31

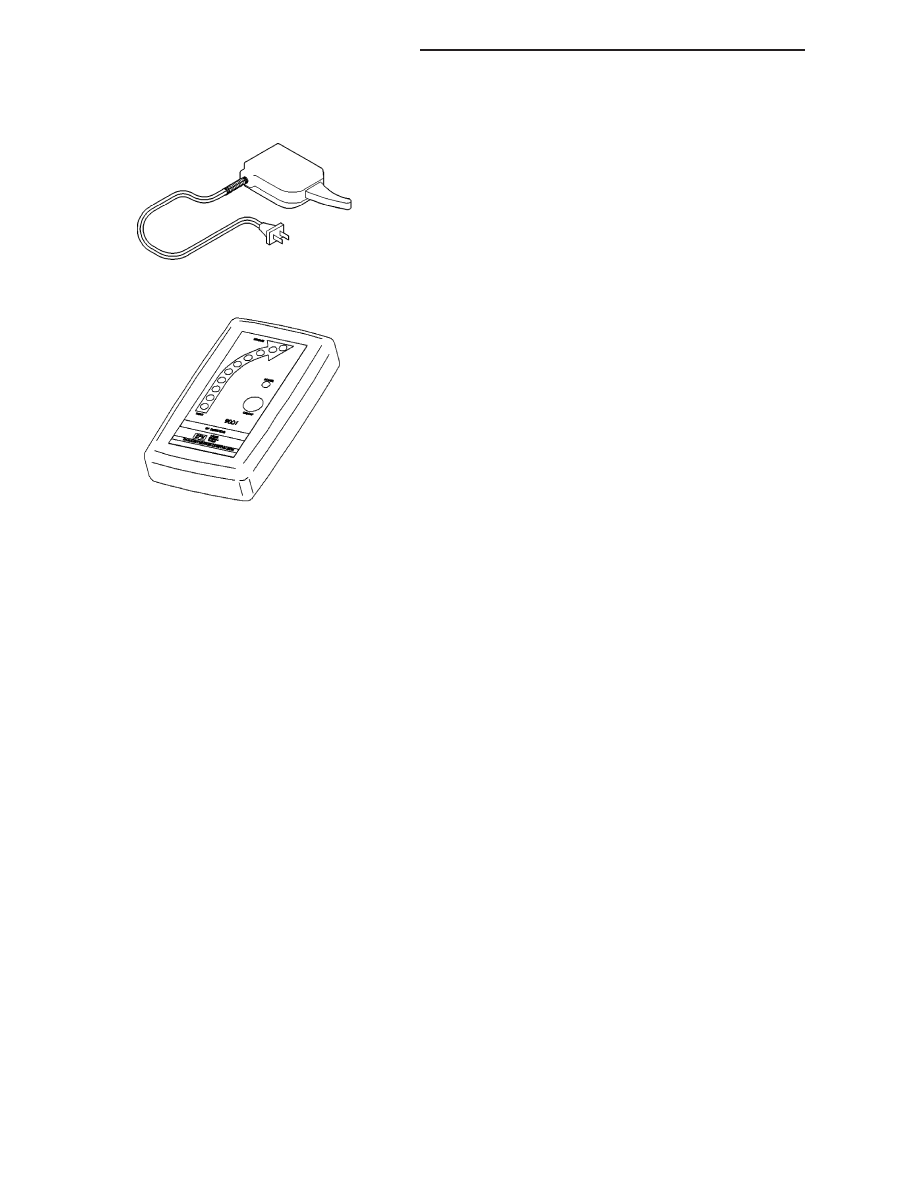

SPECIAL TOOLS

Degaussing Tool 6029

Radio Frequency Detector 9001

8M - 32

OVERHEAD CONSOLE-SERVICE INFO

KJ

ELECTRONIC VEHICLE INFO CENTER

DESCRIPTION

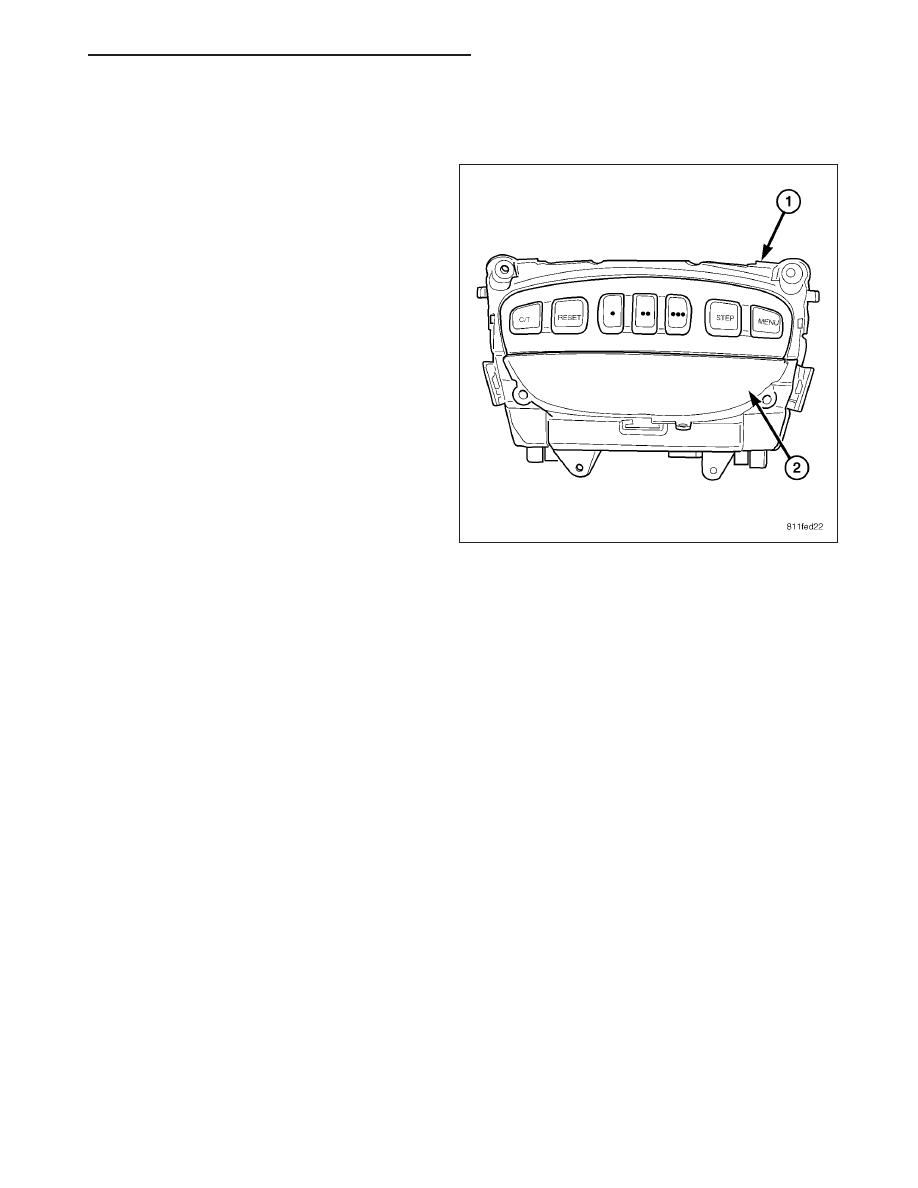

The Electronic Overhead Module (EOM)(1) is located
in the overhead console on some models. The EOM
features a large Vacuum Fluorescent Display (VFD)
screen (2) for displaying information, and back-lit push
button function switches labeled C/T (compass/tem-
perature), RESET, STEP, and MENU.

The EOM contains a central processing unit and inter-
faces with other electronic modules in the vehicle over
the Programmable Communications Interface (PCI)
data bus network. The PCI data bus network allows
the sharing of sensor information. This helps to reduce
wire harness complexity, reduce internal controller
hardware, and reduce component sensor current
loads. At

the

same

time,

this

system

provides

increased reliability, enhanced diagnostics, and allows
the addition of many new feature capabilities.

The Electronic Vehicle Information Center (EVIC) includes the following display options:

•

Average Fuel Economy - provides the average fuel economy the vehicle is achieving.

•

Distance To Empty - provides the approximate distance the vehicle can be driven on the current fuel level.

•

Trip Odometer - shows the accumulated miles since the last trip computer reset.

•

Elapsed time - shows the accumulated ignition-on time since the last trip computer reset.

•

Service Mileage - shows the distance remaining until the next scheduled service interval.

•

Individual Tire Pressure - shows the current individual tire air pressures.

•

Blank - the EVIC computer VF display is turned off.

The EVIC “Menu” push button provides the vehicle operator with a user interface, which allows the selection of
several optional customer programmable electronic features to suit individual preferences.

If the vehicle is equipped with the optional Universal Transmitter, the EVIC will also display messages and an icon
indicating when the Universal Transmitter is being trained, which of the three transmitter buttons is transmitting, and
when the transceiver is cleared.

Data input for all EVIC functions, including VFD dimming level, is received through PCI data bus messages. The
EOM uses its internal programming and all of its data inputs to calculate and display the requested data. If the data
displayed is incorrect, perform the self-diagnostic tests as described in this group. If these tests prove inconclusive,
the use of a scan tool and the proper Diagnostic Procedures manual are recommended for further testing of the
EOM and the PCI data bus.

The EOM cannot be repaired, and is available for service only as a unit. This unit includes the push button switches
and the plastic module. If any of these components is faulty or damaged, the complete EOM must be replaced. The
incandescent bulbs used for EVIC push button back-lighting and the lens are available for service replacement.

DESCRIPTION - COMPASS

While in the compass/temperature mode, the compass will display the direction in which the vehicle is pointed using
the eight major compass headings (Examples: north is N, northeast is NE). The self-calibrating compass unit
requires no adjusting in normal use. The only calibration that may prove necessary is to drive the vehicle in three
complete circles at 5 to 8 km/h (3 to 5 mp/h), on level ground, in not less than forty-eight seconds. This will reorient
the compass unit to its vehicle.
