Jeep Liberty KJ. Manual - part 1386

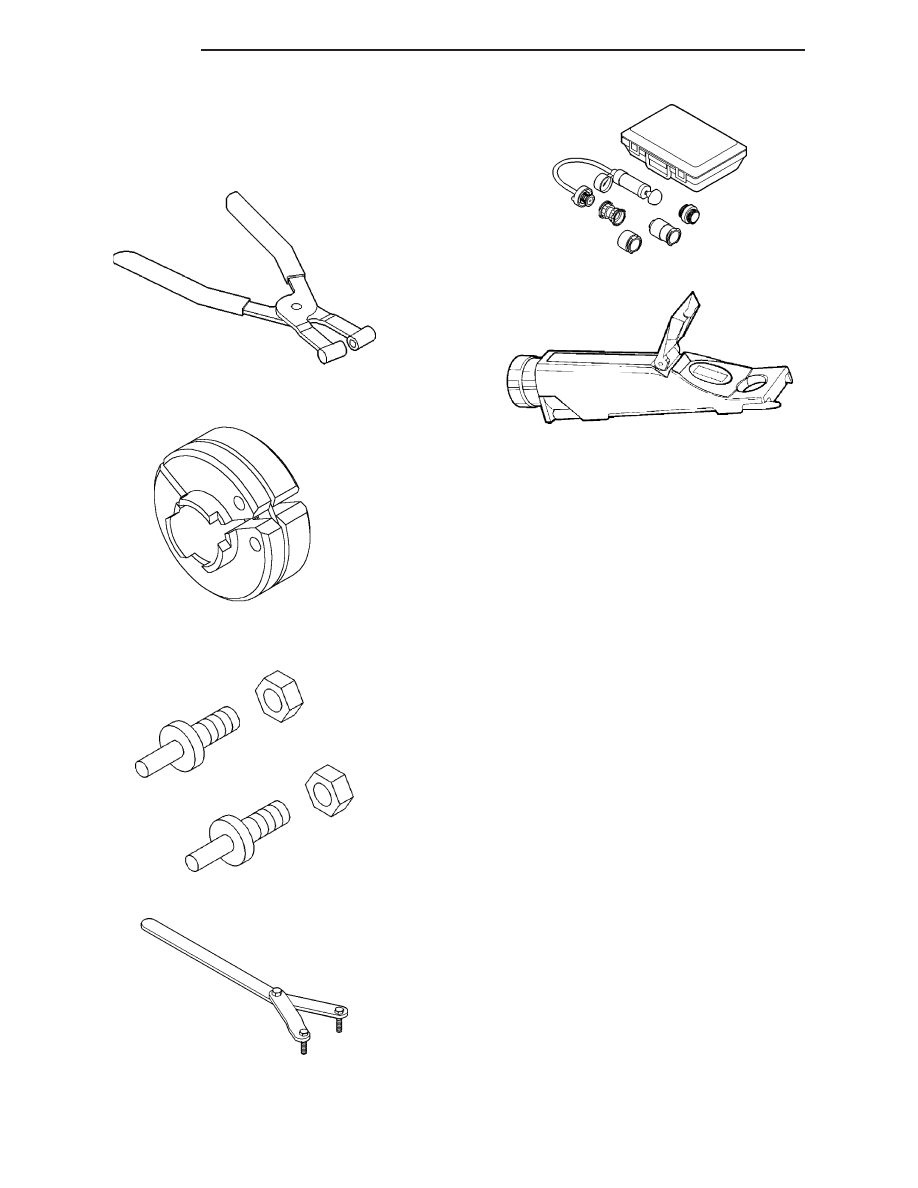

SPECIAL TOOLS

COOLING

PLIERS 6094

RELEASE TOOL 8875A

ADAPTER PINS 8346

SPANNER WRENCH 6958 WITH 8346 ADAPTOR

PINS

PRESSURE TESTER 7700A

COOLANT REFRACTOMETER 8286

7 - 22

COOLING

KJ

ACCESSORY DRIVE

TABLE OF CONTENTS

page

page

ACCESSORY DRIVE

DIAGNOSIS AND TESTING - SERPENTINE

DRIVE BELT DIAGNOSIS . . . . . . . . . . . . . . . . . . . . 24

BELT TENSIONERS

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
REMOVAL

3.7L ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
2.8L DIESEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

INSTALLATION

3.7L ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
2.8L DIESEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

DRIVE BELTS

DIAGNOSIS AND TESTING - ACCESSORY

DRIVE BELT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

REMOVAL

3.7L ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
2.8L DIESEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

INSTALLATION

3.7L ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
2.8L DIESEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

IDLER PULLEY

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
INSTALLATION

2.8L DIESEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

KJ

ACCESSORY DRIVE

7 - 23

ACCESSORY DRIVE

DIAGNOSIS AND TESTING - SERPENTINE DRIVE BELT DIAGNOSIS

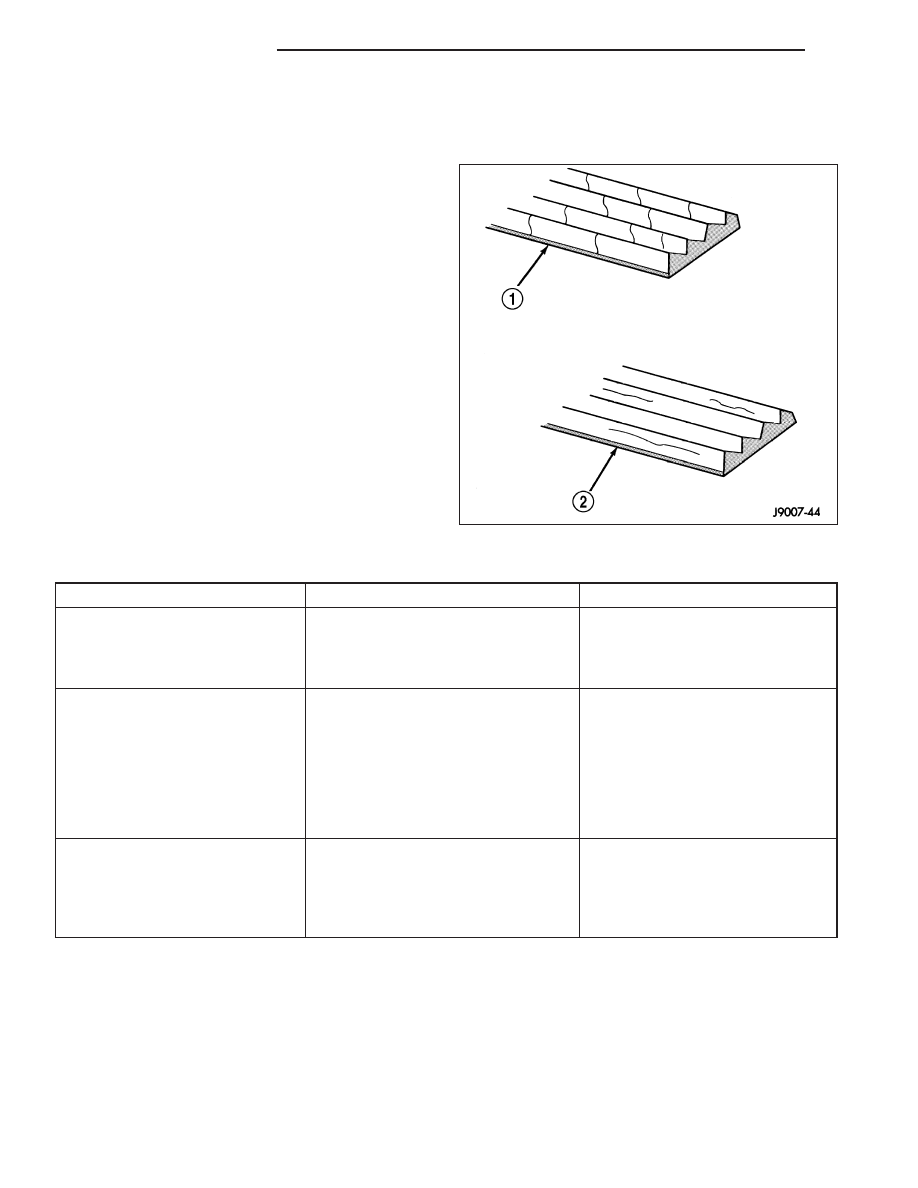

When diagnosing serpentine drive belts, small cracks
(1) that run across ribbed surface of belt from rib to
rib, are considered normal. These are not a reason to
replace belt. However, cracks running along a rib (not
across) are not normal. Any belt with cracks running
along a rib must be replaced. Also replace belt if it has
excessive wear, frayed cords or severe glazing.

SERPENTINE DRIVE BELT DIAGNOSIS CHART

CONDITION

POSSIBLE CAUSES

CORRECTION

RIB CHUNKING (ONE OR MORE
RIBS HAS SEPARATED FROM
BELT BODY)

1. Foreign objects imbedded in pulley
grooves.

1. Remove foreign objects from
pulley grooves. Replace belt.

2. Installation damage.

2. Replace belt.

RIB OR BELT WEAR

1. Pulley(s) misaligned.

1. Align pulley(s).

2. Abrasive environment.

2. Clean pulley(s). Replace belt if
necessary.

3. Rusted pulley(s).

3. Clean rust from pulley(s).

4. Sharp or jagged pulley groove tips.

4. Replace pulley.

5. Rubber deteriorated.

5. Replace belt.

LONGITUDINAL BELT CRACKING
(CRACKS BETWEEN TWO RIBS)

1. Belt has mistracked from pulley
groove.

1. Replace belt.

2. Pulley groove tip has worn away
rubber to tensile member.

2. Replace belt.

7 - 24

ACCESSORY DRIVE

KJ

CONDITION

POSSIBLE CAUSES

CORRECTION

BELT SLIPS

1. Belt slipping because of insufficient
tension.

1. Replace automatic belt tensioner.

2. Belt routed incorrectly.

2. Verify belt routing.

3. Incorrect belt.

3. Replace belt.

4. Belt or pulley subjected to
substance (belt dressing, oil ethylene
glycol) that has reduced friction.

4. Replace belt and clean pulleys.

5. Driven component bearing failure.

5. Replace faulty component
bearing.

6. Belt glazed and hardened from
heat and excessive slippage.

6. Replace belt.

“GROOVE JUMPING

9

(BELT

DOES NOT MAINTAIN CORRECT
POSITION ON PULLEY)

1. Belt tension either too high or too
low.

1. Replace automatic belt tensioner.

2. Belt routed incorrectly.

2. Verify belt routing.

3. Incorrect belt.

3. Replace belt.

4. Pulley(s) not within design
tolerance.

4. Replace pulley(s).

5. Foreign object(s) in grooves.

5. Remove foreign objects from
grooves.

6. Pulley misalignment.

6. Check and replace.

7. Belt cord line is broken.

7. Replace belt.

BELT BROKEN (NOTE: IDENTIFY
AND CORRECT PROBLEM
BEFORE NEW BELT IS
INSTALLED)

1. Excessive tension.

1. Replace belt and automatic belt
tensioner.

2. Incorrect belt.

2. Replace belt.

3. Tensile member damaged during
belt installation.

3. Replace belt.

4. Severe misalignment.

4. Check and replace.

5. Bracket, pulley, or bearing failure.

5. Replace defective component
and belt.

NOISE (OBJECTIONABLE
SQUEAL, SQUEAK, OR RUMBLE
IS HEARD OR FELT WHILE
DRIVE BELT IS IN OPERATION)

1. Belt slippage.

1. Replace belt or automatic belt
tensioner.

2. Bearing noise.

2. Locate and repair.

3. Belt misalignment.

3. Replace belt.

4. Belt-to-pulley mismatch.

4. Install correct belt.

Refer to SERPENTINE DRIVE BELT DIAGNOSIS CHART for further belt diagnosis.
