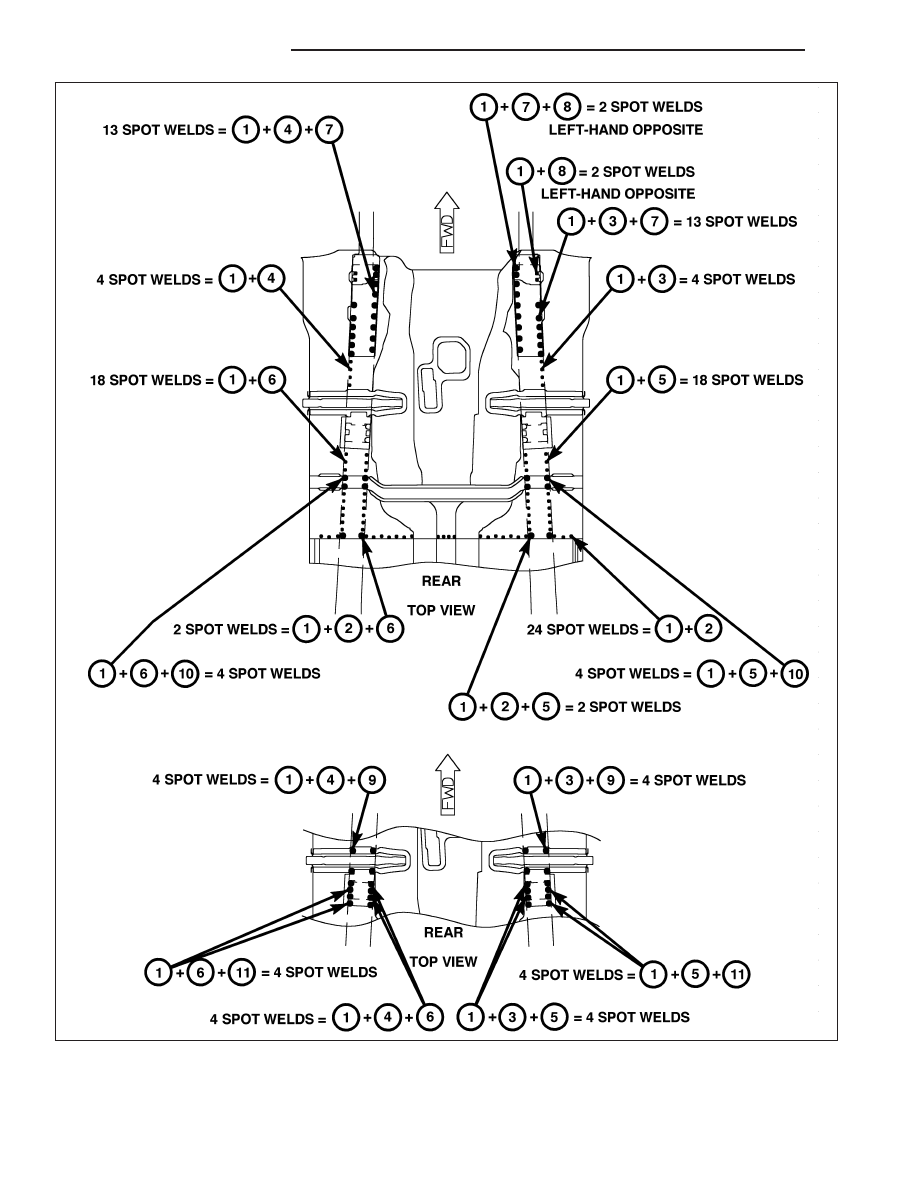

Fig. 41 FLOOR PAN AND RAIL ASSEMBLY WELD LOCATIONS

23 - 332

BODY STRUCTURE

KJ

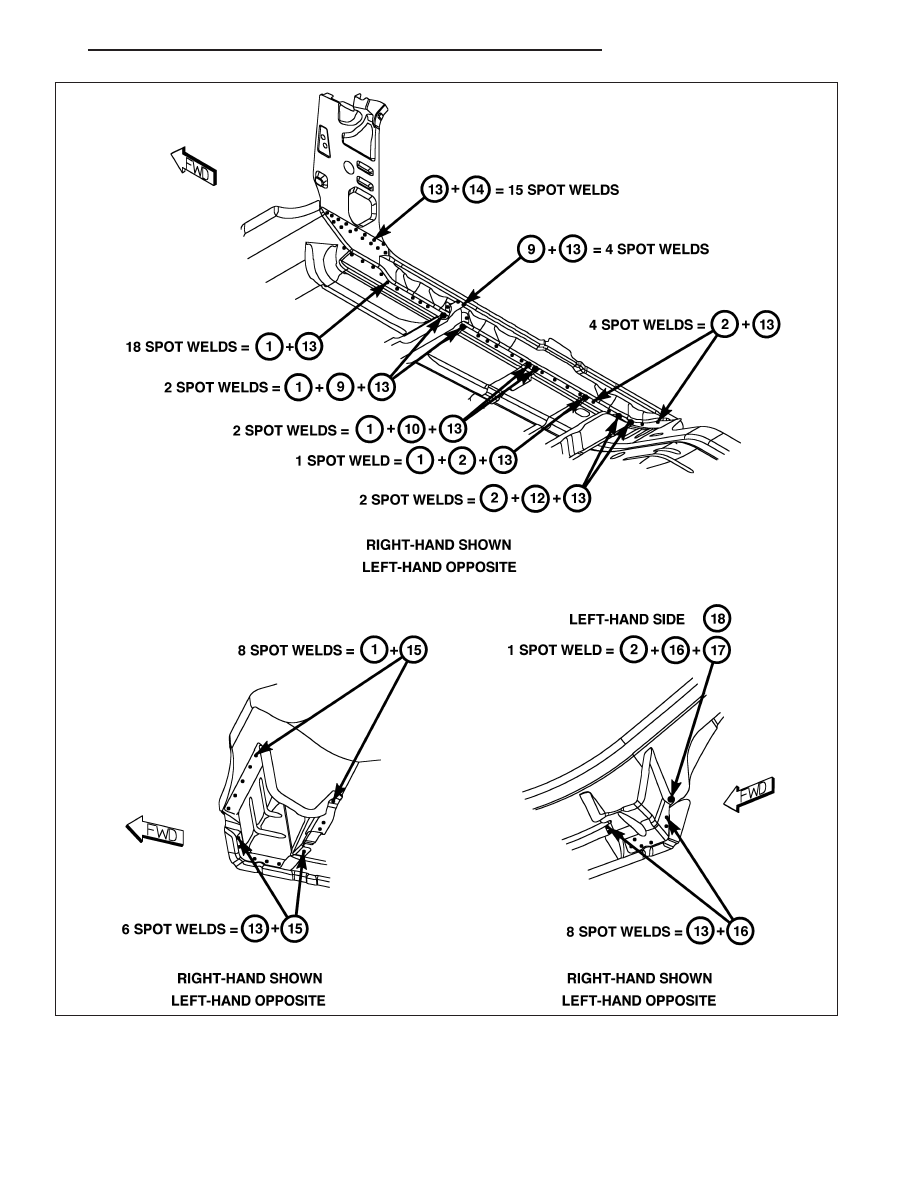

Fig. 42 FLOOR PAN, BODY SIDE SILL, COWL SIDE PANEL AND CROSSMEMBERS

KJ

BODY STRUCTURE

23 - 333

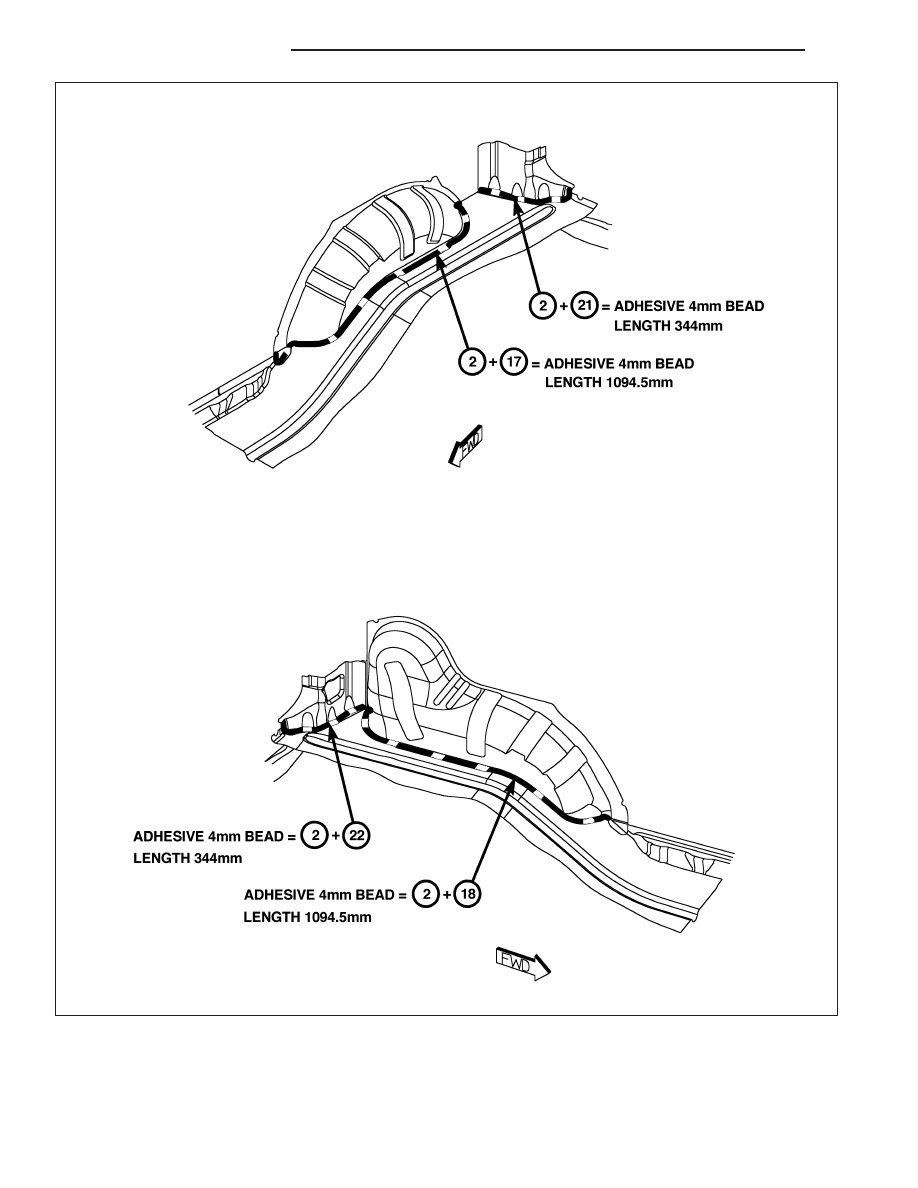

Fig. 43 WHEELHOUSES – ADHESIVE LOCATIONS

23 - 334

BODY STRUCTURE

KJ

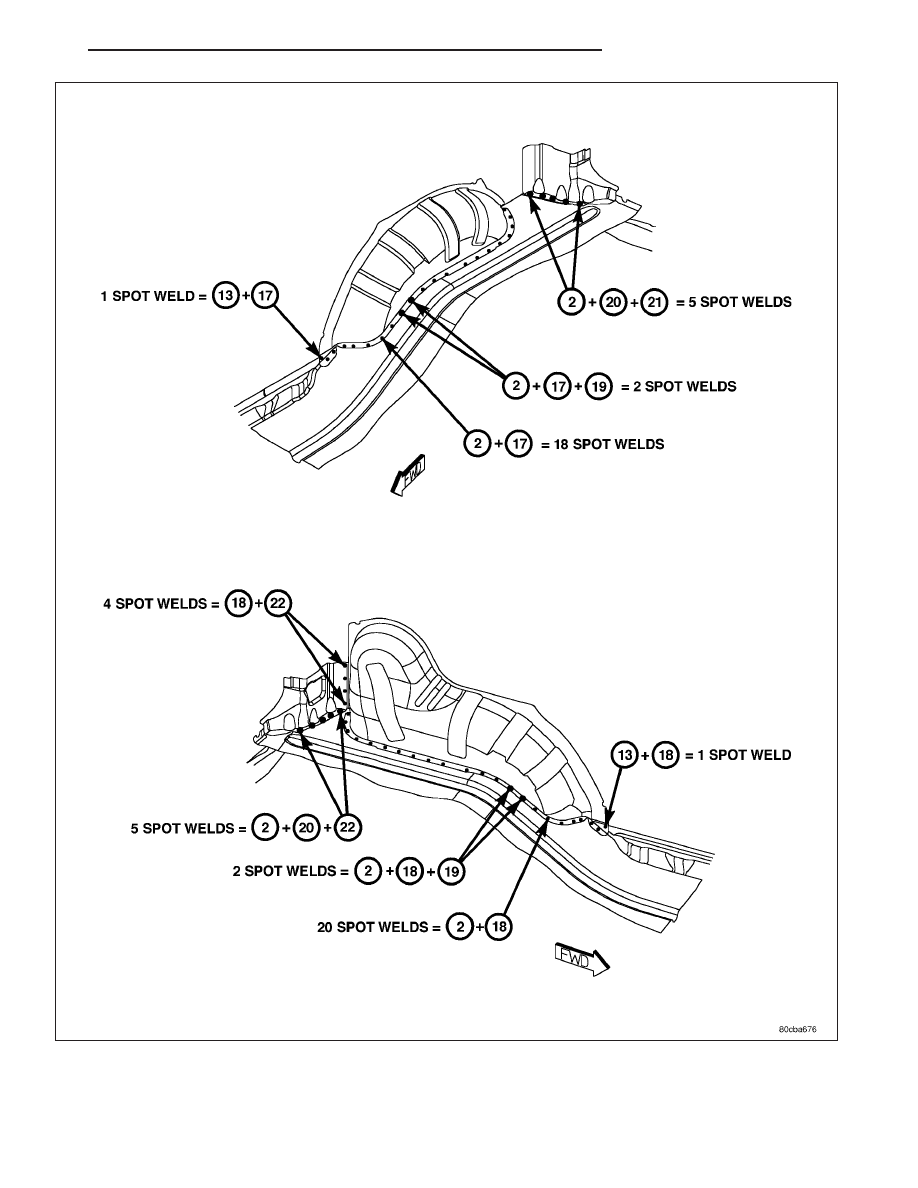

Fig. 44 WHEELHOUSE WELD LOCATIONS

KJ

BODY STRUCTURE

23 - 335
