Jeep Liberty KJ. Manual - part 1357

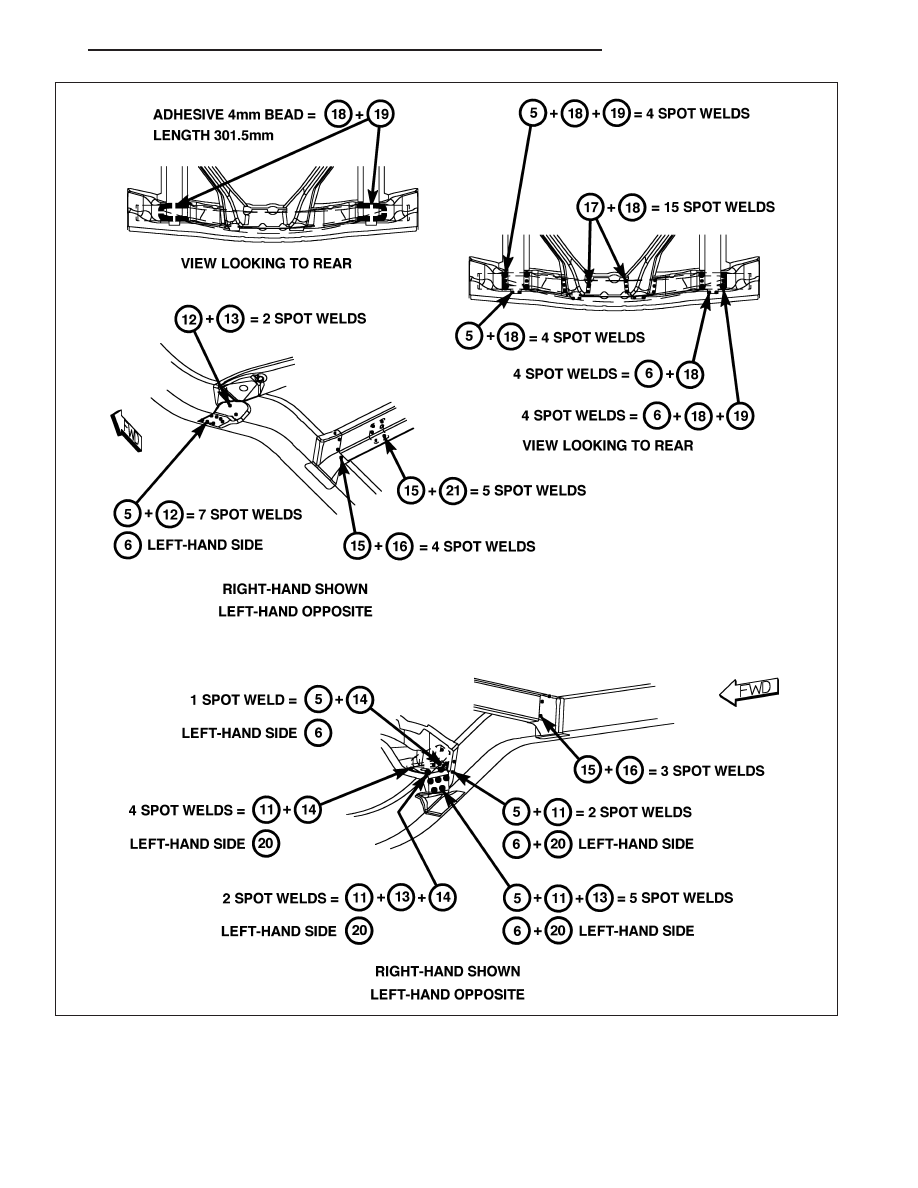

Fig. 37 REAR FLOOR PAN

23 - 328

BODY STRUCTURE

KJ

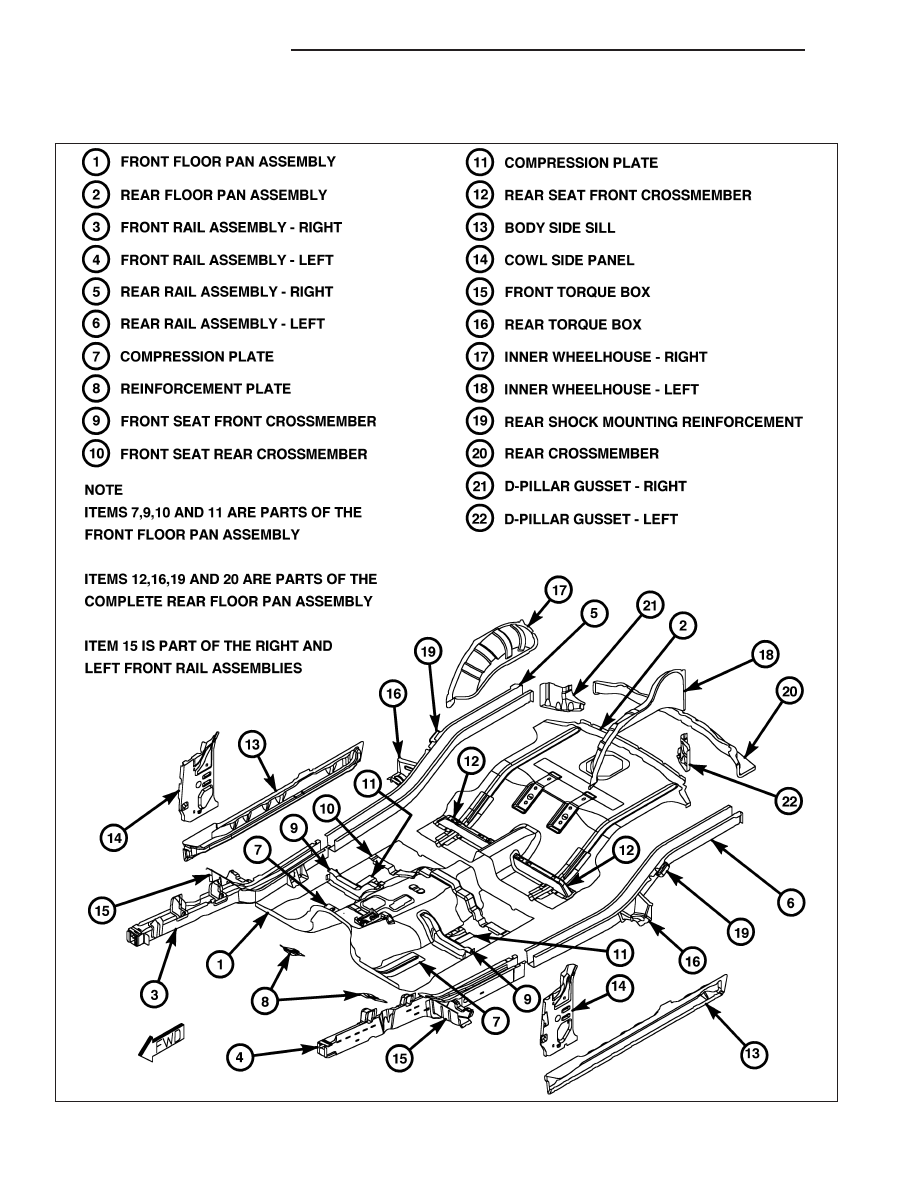

Fig. 38 REAR CROSSMEMBERS AND REINFORCEMENTS

KJ

BODY STRUCTURE

23 - 329

FULL FLOOR PAN ASSEMBLY

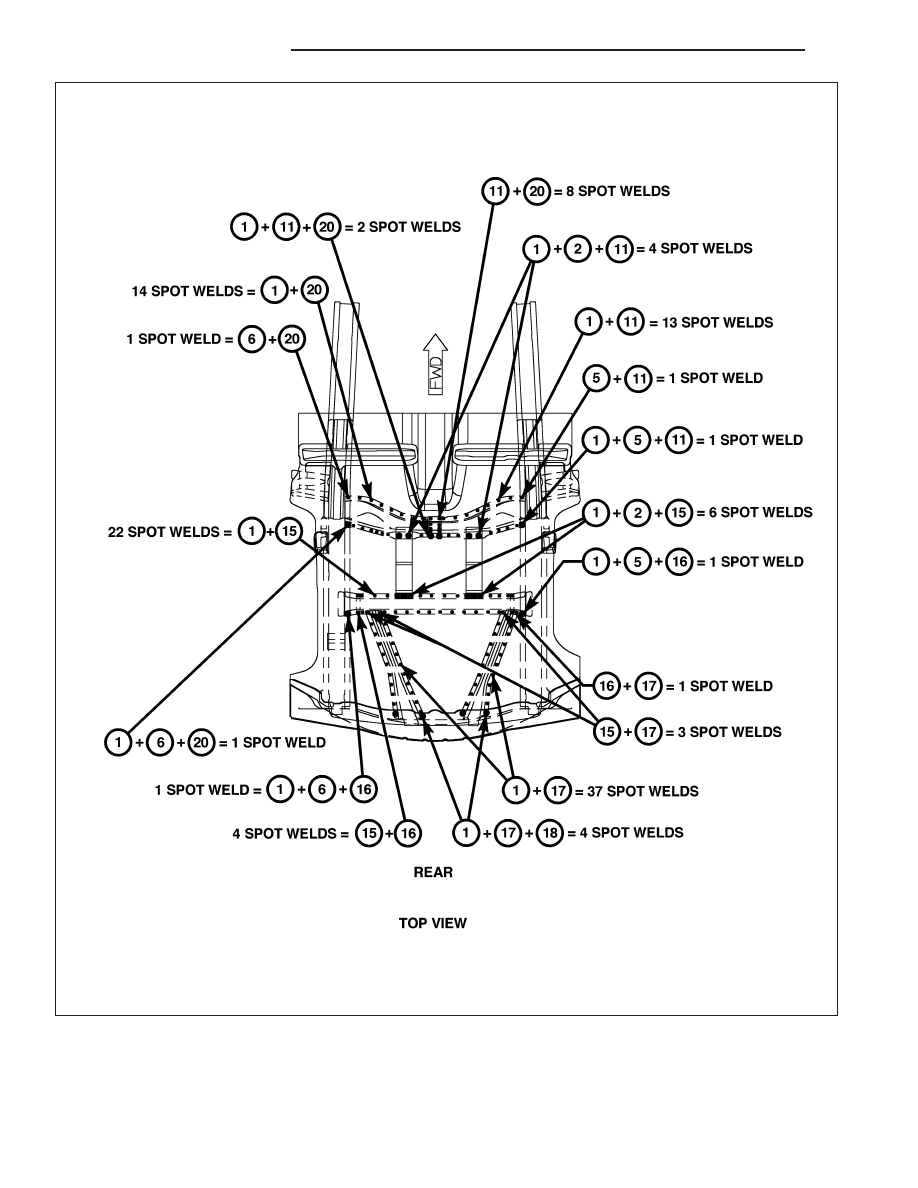

Fig. 39 FULL FLOOR PAN ASSEMBLIES

23 - 330

BODY STRUCTURE

KJ

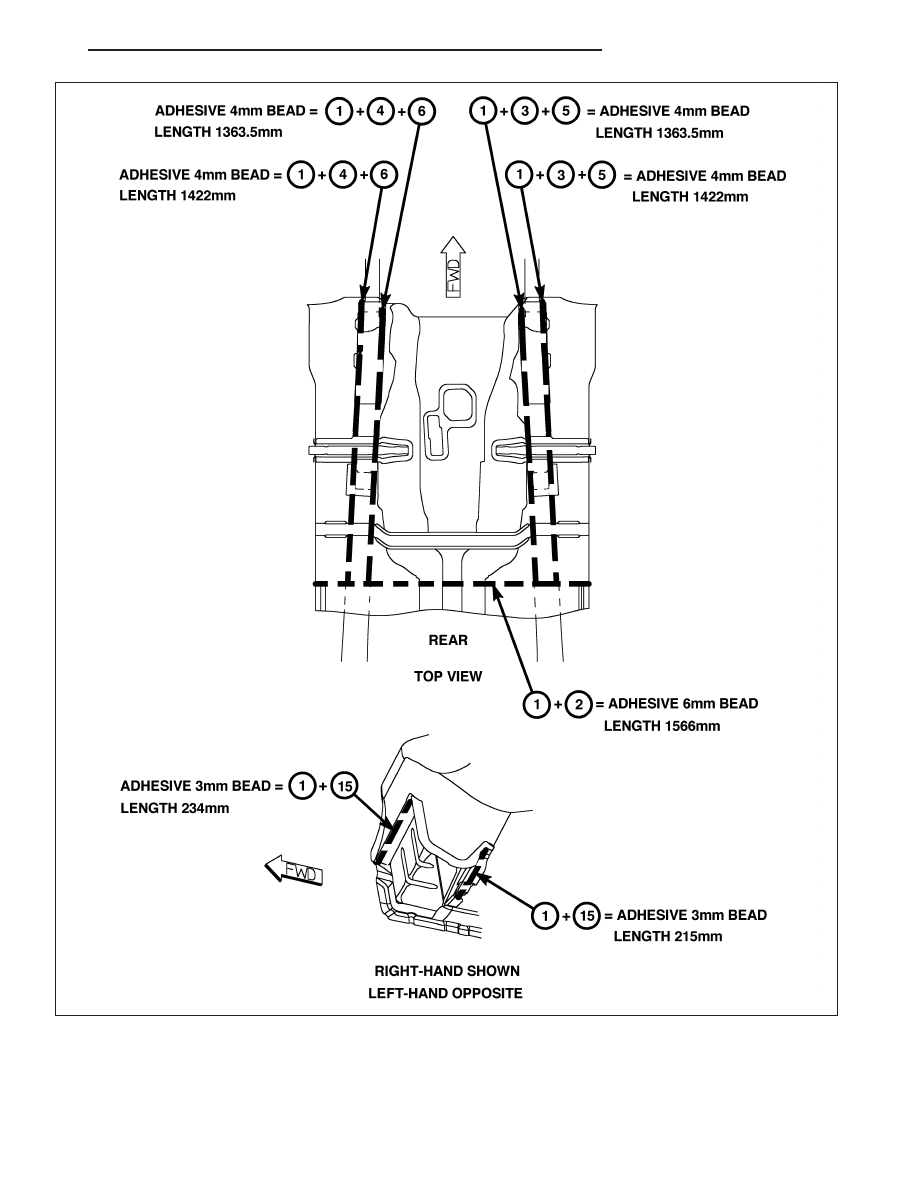

Fig. 40 FLOOR PAN AND RAIL ASSEMBLY ADHESIVE LOCATIONS

KJ

BODY STRUCTURE

23 - 331
