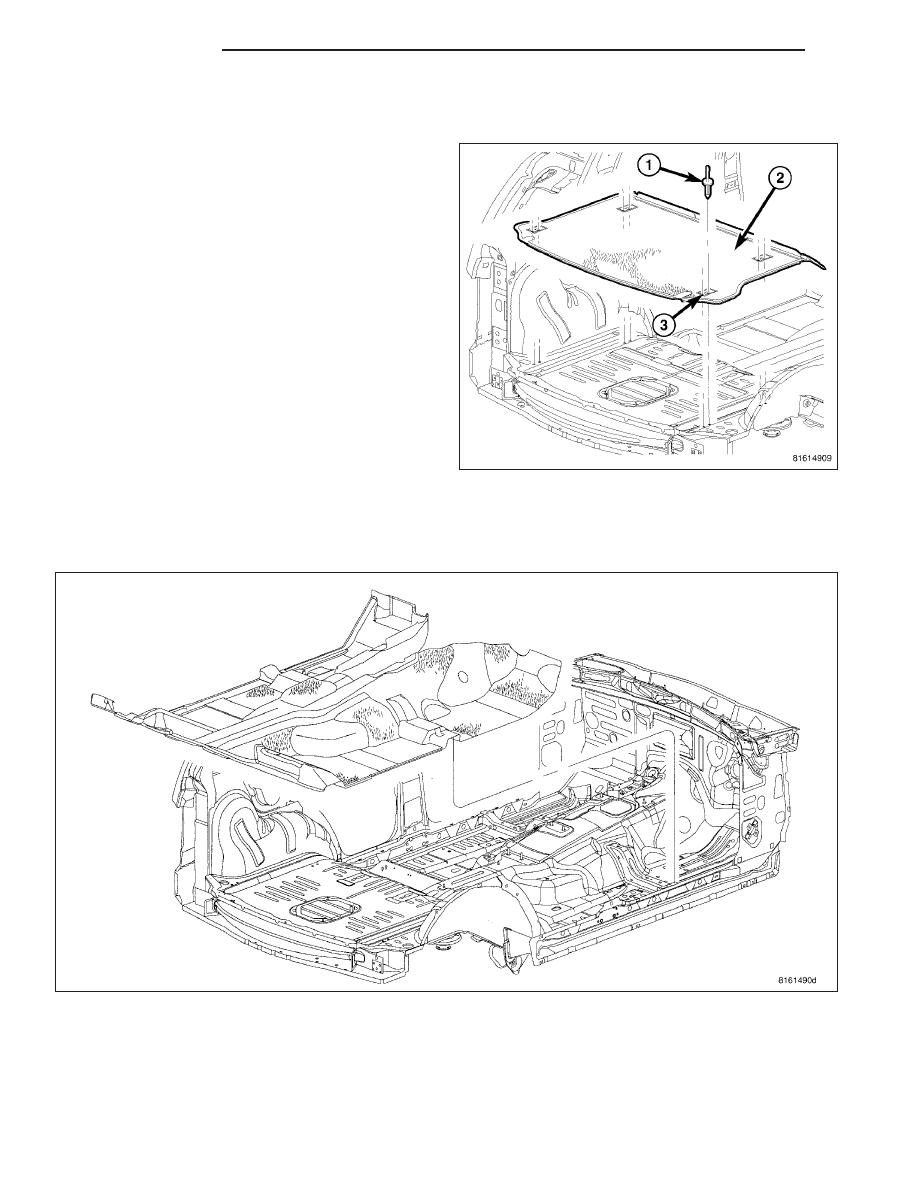

Rear Cargo Carpet

1. Remove the rivets (1) attaching the cargo hooks

(3) to the floor.

2. Remove the carpet (2).

INSTALLATION

Front Carpet

1. Install the carpet.

2. Install the jack assembly.

3. Install the B-pillar lower trim. (Refer to 23 - BODY/INTERIOR/B-PILLAR LOWER TRIM - INSTALLATION)

4. Install the cowl trim panels. (Refer to 23 - BODY/INTERIOR/COWL TRIM COVER - INSTALLATION)

5. Install the rear seats. (Refer to 23 - BODY/SEATS/SEAT - REAR - INSTALLATION)

6. Install the floor console. (Refer to 23 - BODY/INTERIOR/FLOOR CONSOLE - INSTALLATION)

23 - 192

INTERIOR

KJ

7. Install the front seats. (Refer to 23 - BODY/SEATS/SEAT - FRONT - INSTALLATION)

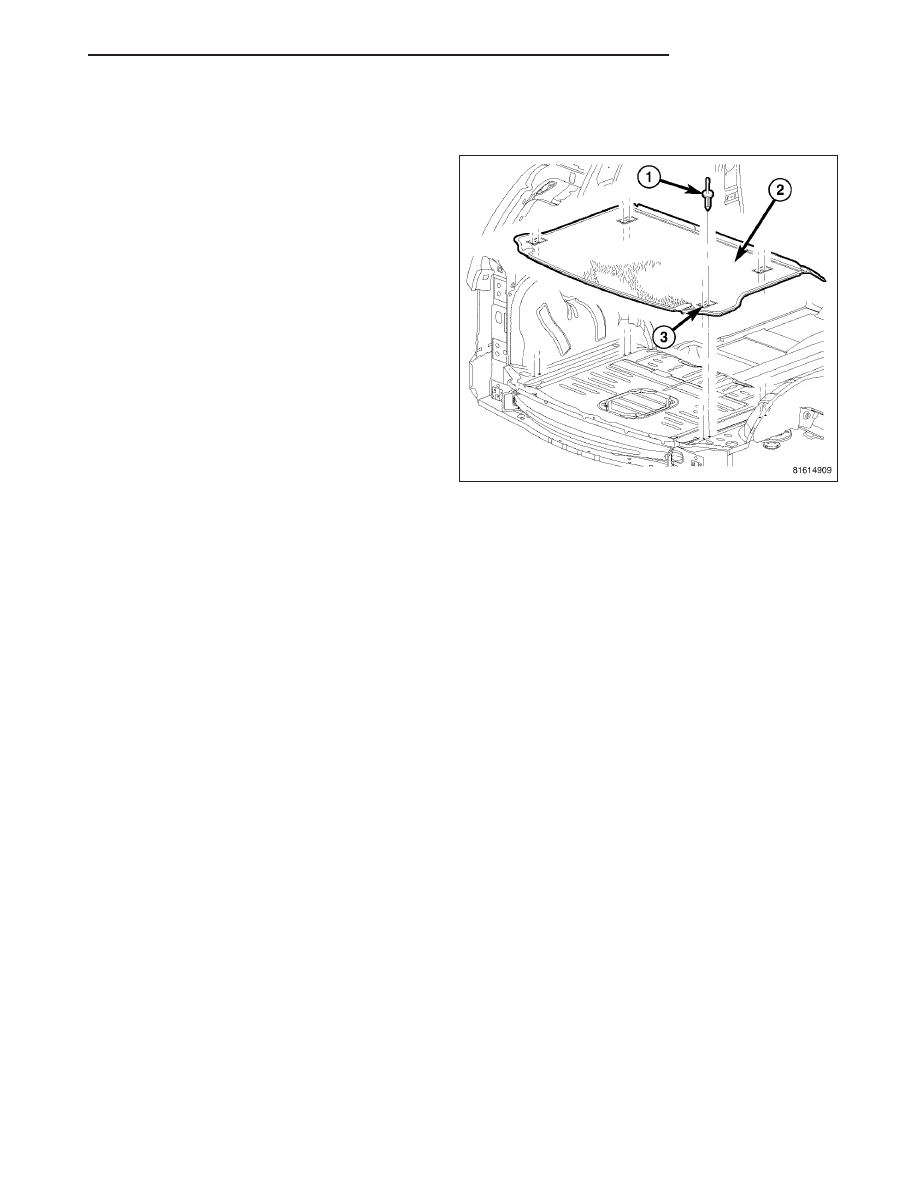

Rear Cargo Carpet

1. Install the carpet and slide under the trim panels.

2. Install new rivets securing the carpet and cargo

hooks to the floor.

KJ

INTERIOR

23 - 193

SHIFT BEZEL

REMOVAL

1. Using a trim stick C-4755 or equivalent, pry shift bezel out of the floor console.

INSTALLATION

1. Position the shift bezel and seat the retaining clips into the floor console.

23 - 194

INTERIOR

KJ

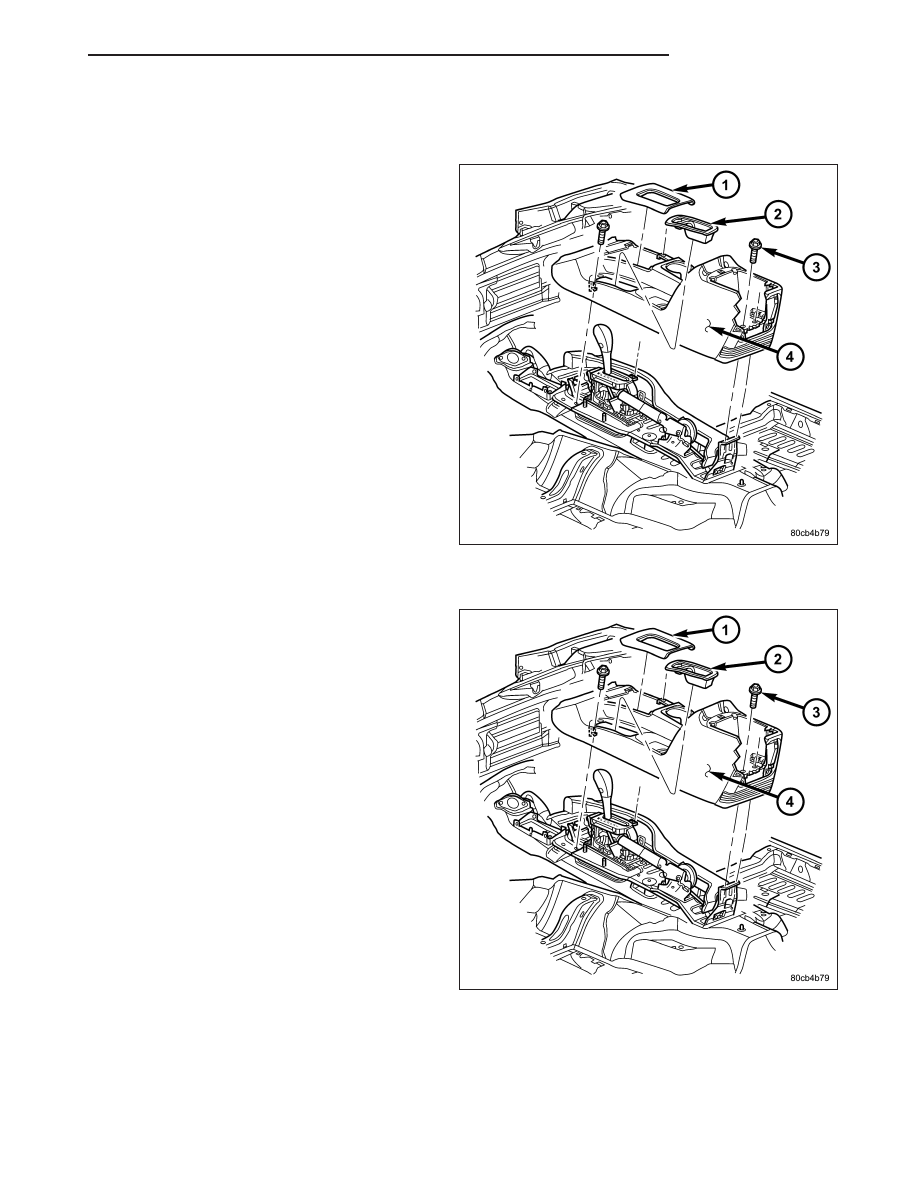

FLOOR CONSOLE

REMOVAL

1. Remove the shift bezel, if equipped. (Refer to 23 -

BODY/INTERIOR/SHIFT BEZEL - REMOVAL)

2. Set park brake lever in the up position.

3.

Using a trim stick C-4755 or equivalent, discon-

nect the manual trans shifter boot, if equipped.

4.

Using a trim stick C-4755 or equivalent, discon-

nect the transfer case shifter boot, if equipped.

5. Remove the four bolts.

6. Lift the console at the back and remove.

INSTALLATION

1. Position the front of the console and lower the rear

over the shifter and brake levers.

2. Install the bolts.

3. Install the shift boots and seat the retainer clips.

4. Install the shift bezel. (Refer to 23 - BODY/INTERI-

OR/SHIFT BEZEL - INSTALLATION)
