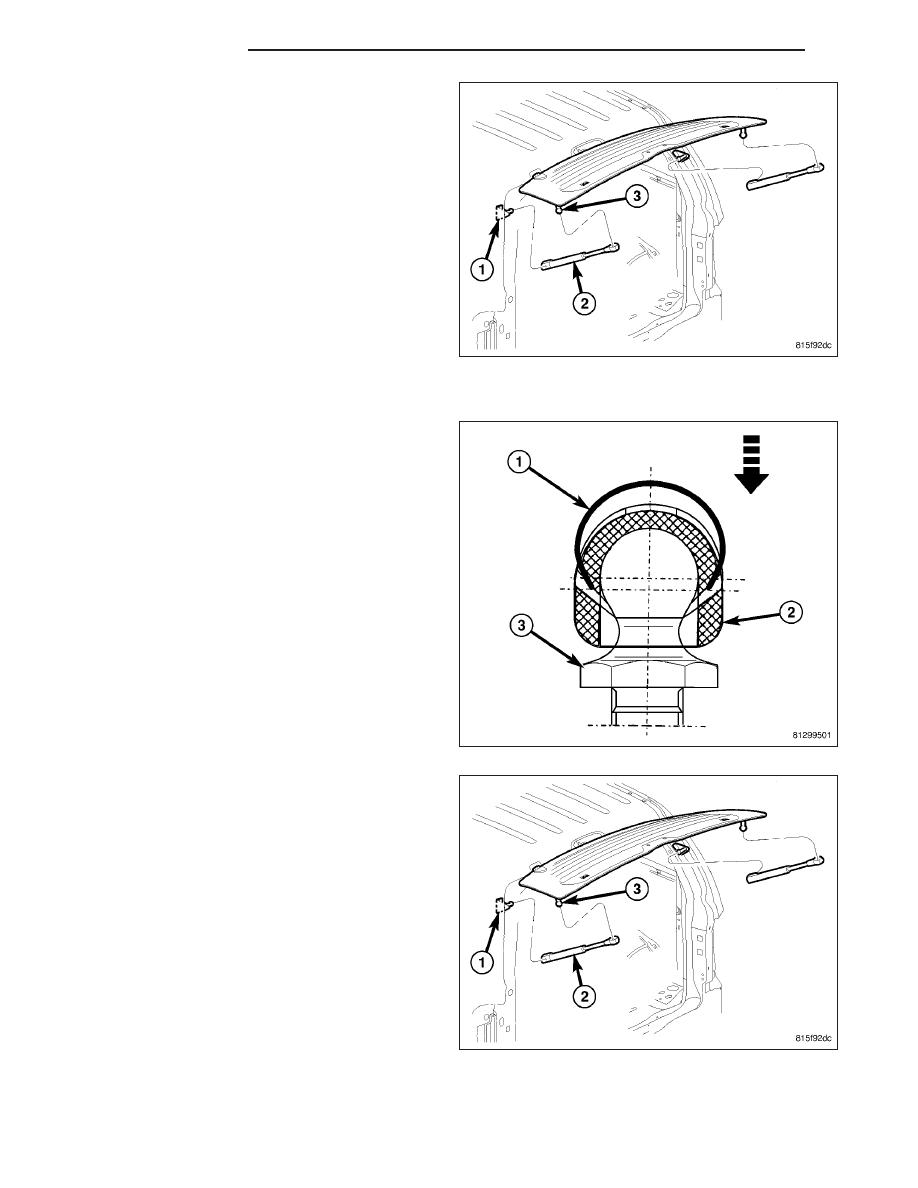

3. Remove the support cylinder (2) from the upper (1)

and lower (3) ball studs.

INSTALLATION

WARNING: Do not remove the flip-up glass sup-
port rods with the glass closed. The support rod
pistons are operated by high pressure gas and
could cause personal injury and/or vehicle dam-
age if they are removed with the pistons com-
pressed (glass closed). Once removed, do not
attempt to disassemble or repair the support rods.

1. Make sure the retaining clips (1) are seated into

the ball socket (2) fully.

2. Install the support cylinder (2) over the ball studs (1

and 3) with the thin end connected to the glass and
the retaining clips snapping into place.

23 - 104

SWING GATE

KJ

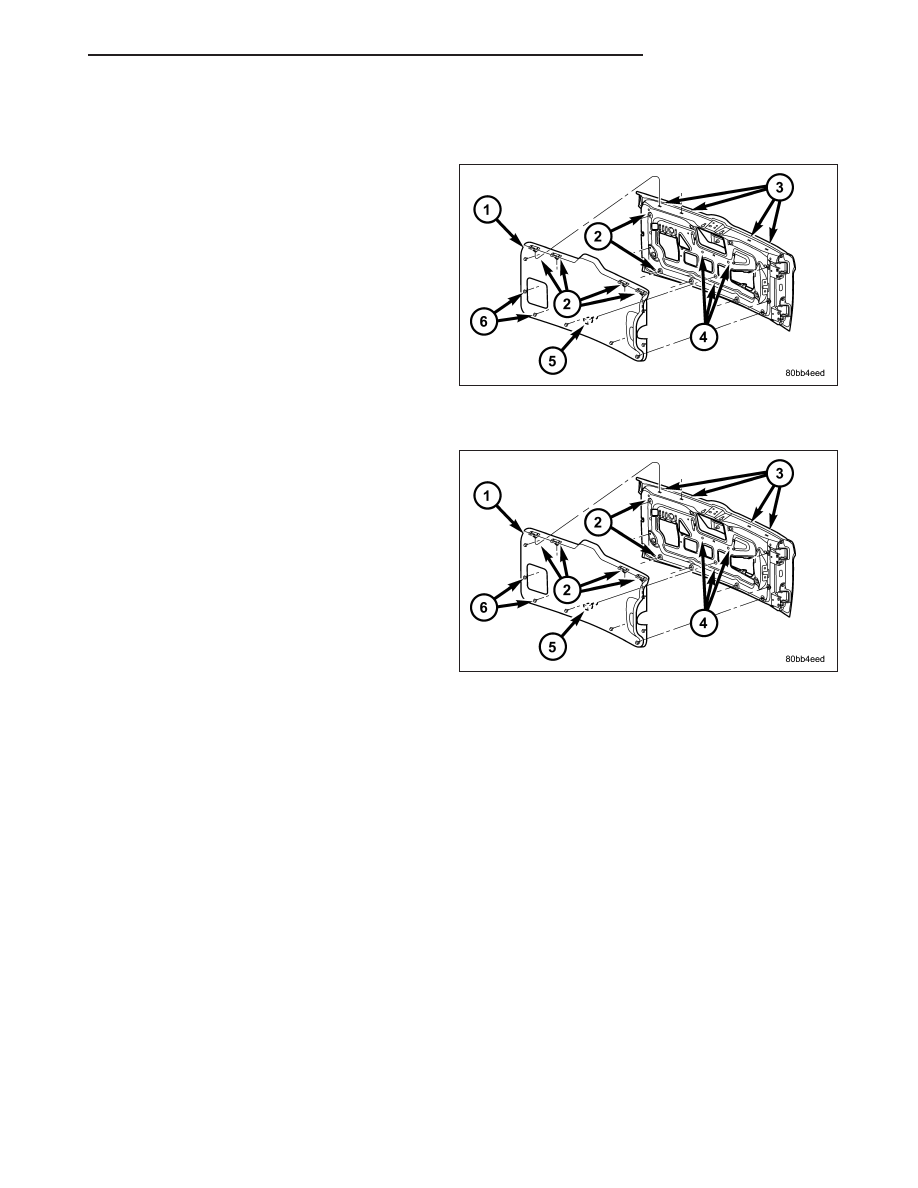

TRIM PANEL

REMOVAL

1. Using a trim tool C-4829-A or equivalent, release

the push pin fasteners.

2. Lift trim panel up off of the upper trim panel clips.

INSTALLATION

1. Position the trim panel and seat the upper clips.

2. Fully seat the lower trim panel clips.

KJ

SWING GATE

23 - 105

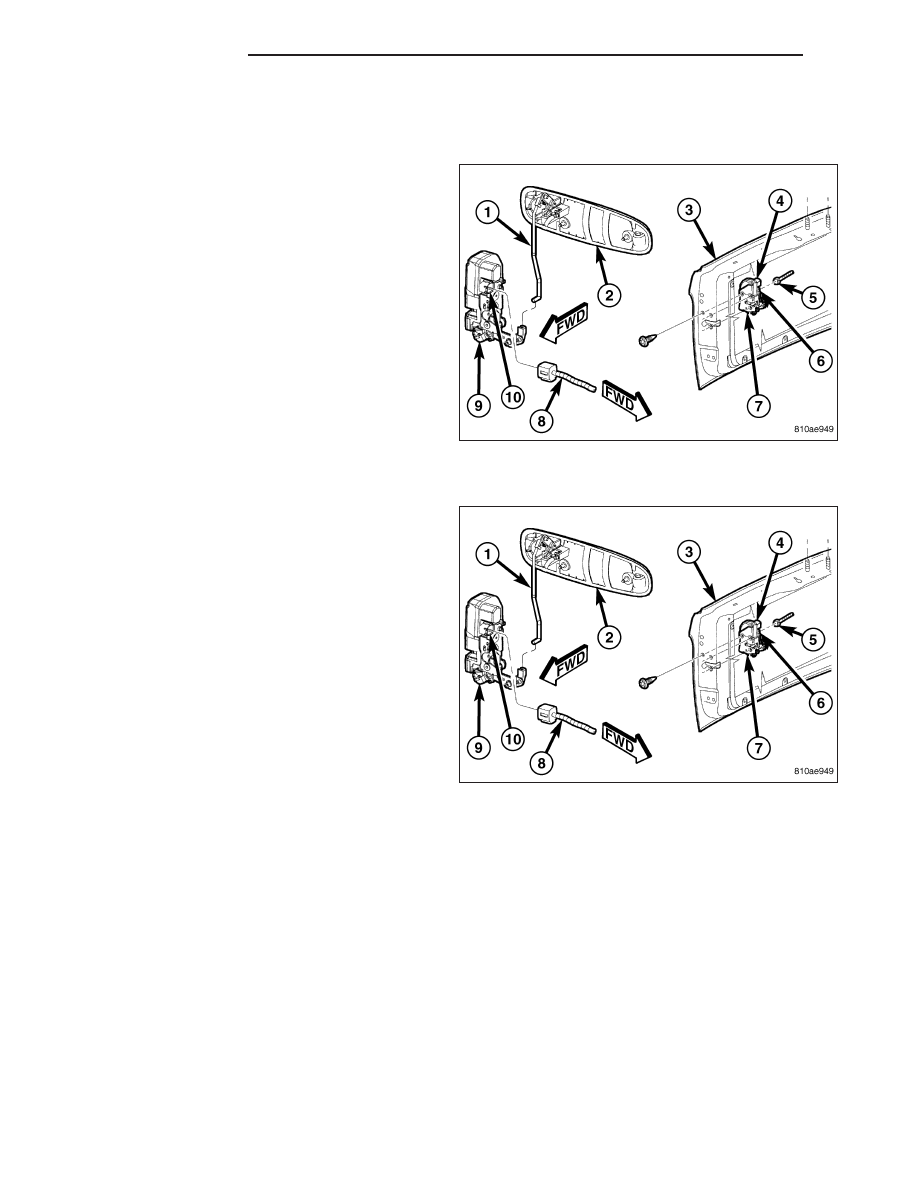

LATCH

REMOVAL

1. Remove the trim panel and waterdam. (Refer to 23

- BODY/SWING GATE/TRIM PANEL - REMOVAL)

2. Disconnect the electrical connector and actuator

rod at the clip.

3. Remove the screws and remove the latch.

INSTALLATION

1. Install the latch and tighten the screws to 11 N·m (8

ft. lbs.).

2. Connect the electrical connector.

CAUTION: Make sure the latch wire harness is
installed forward of the actuator rod.

3. Connect the actuator rod.

23 - 106

SWING GATE

KJ

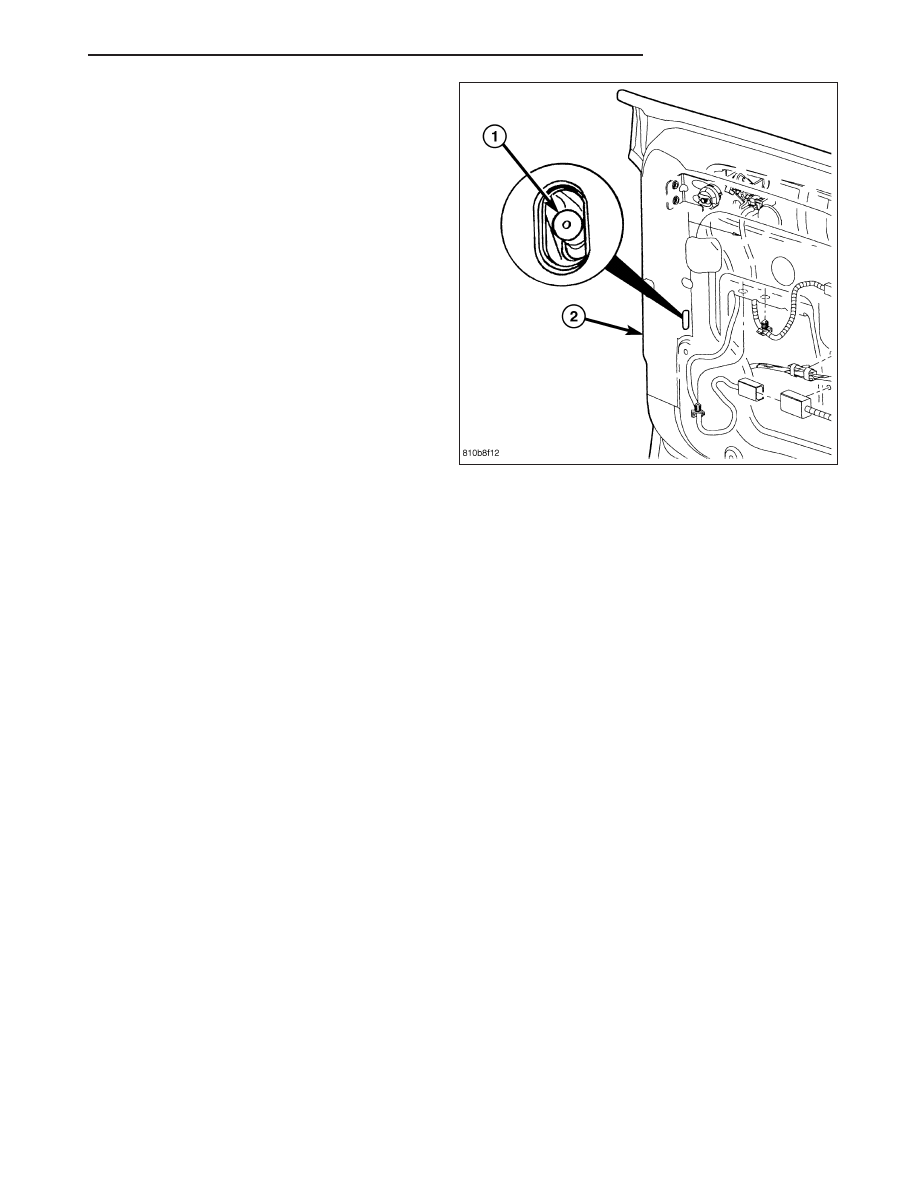

4. Insert a 5/32-inch hex-wrench through hole and

into adjustment screw. Loosen screw.

5. Operate outside handle several times to release

any restriction because of mis-alignment.

6. Tighten adjustment screw to 3 N·m (30 in. lbs.)

7. Test handle for proper operation.

8. Install the trim panel and waterdam. (Refer to 23 -

BODY/SWING GATE/TRIM PANEL - INSTALLA-
TION)
