INSTALLATION

1. Connect the latch electrical connectors.

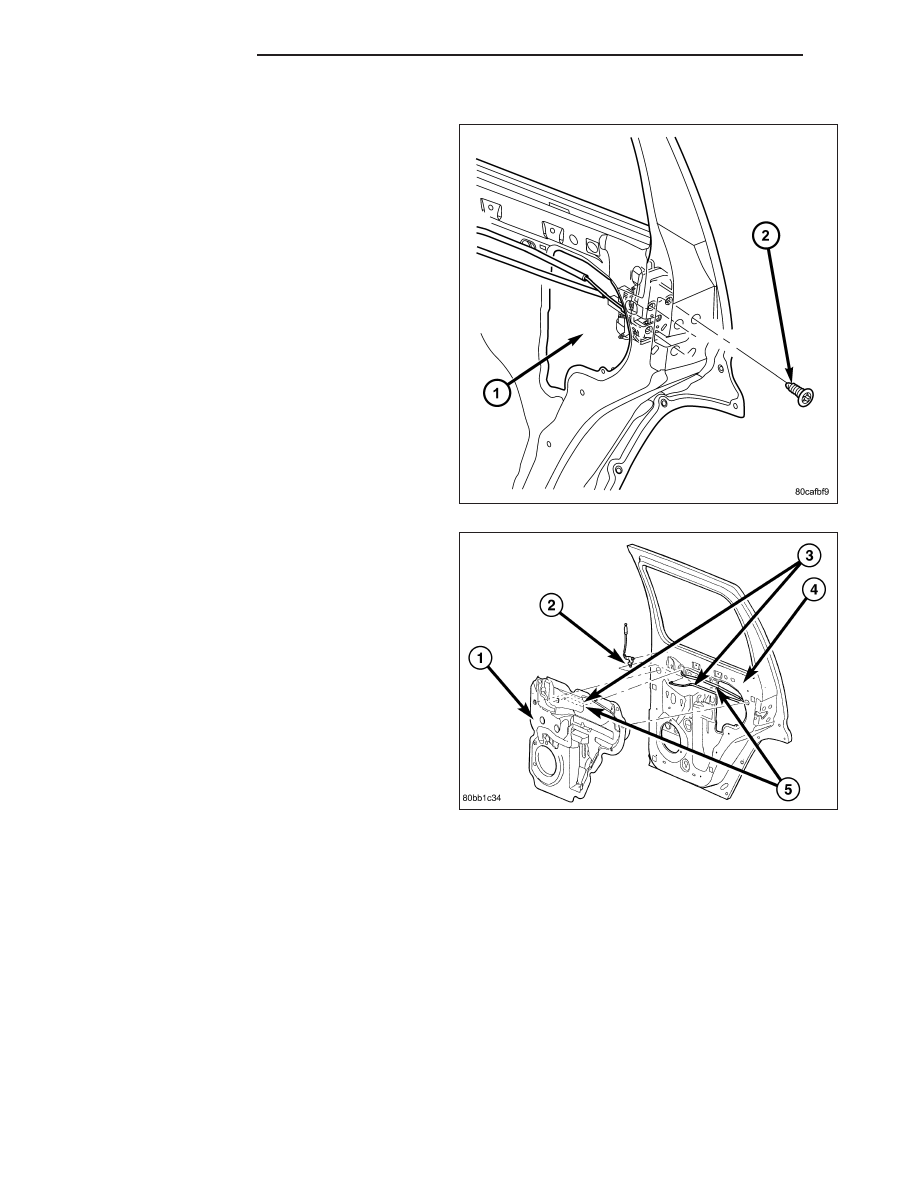

2. Install the latch assembly (1) into the door and

install the screws (2).

3. Tighten the latch screws to 11 N·m (95 in. lbs.).

4. Connect the outside door handle rod at the outside

door handle.

5. Connect the lock knob rod at the bell crank and the

inside handle rod when installing the trim panel.

6. Install the waterdam (1). (Refer to 23 - BODY/

DOORS - REAR/WATERDAM - INSTALLATION)

7. Adjust the latch as needed. (Refer to 23 - BODY/

DOORS - REAR/LATCH - ADJUSTMENTS)

23 - 80

DOORS - REAR

KJ

ADJUSTMENTS

ADJUSTMENT

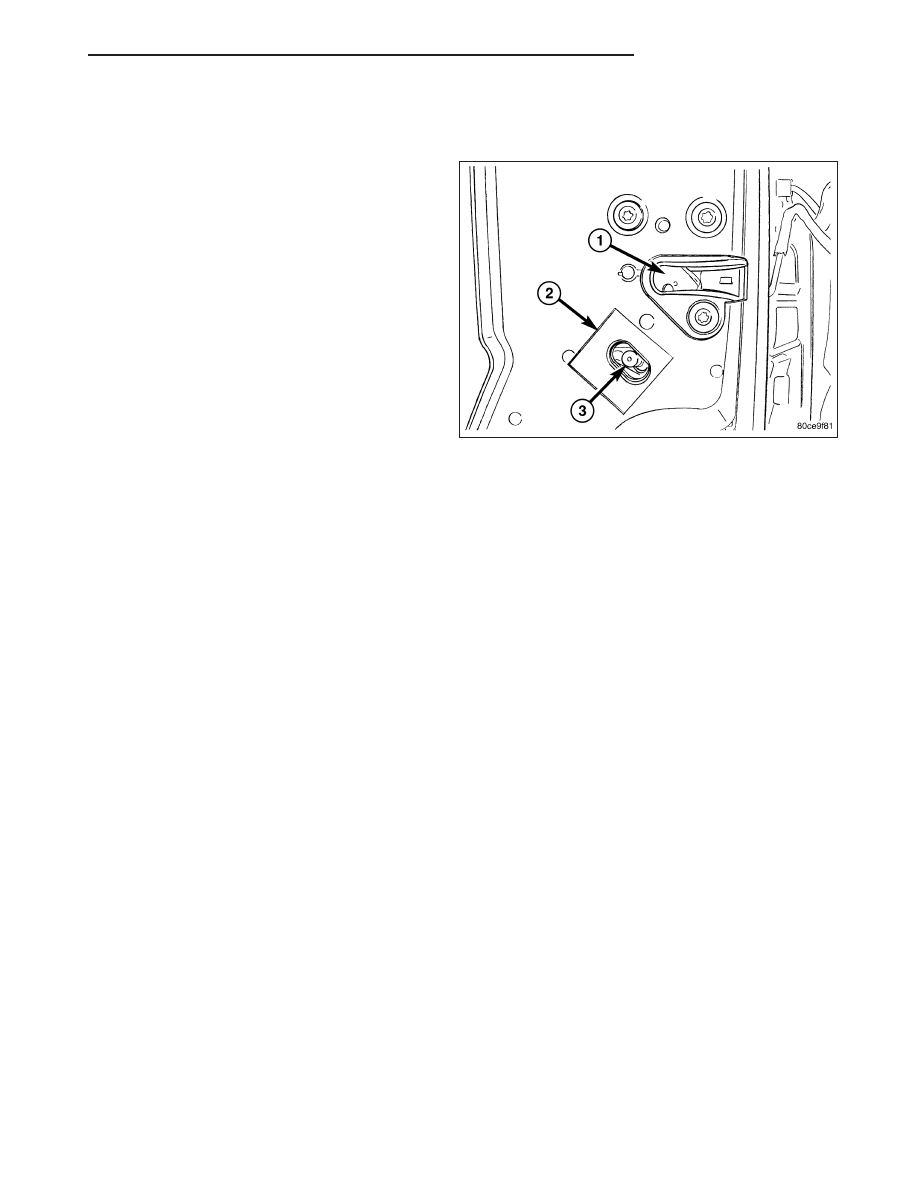

1. Locate access hole and remove the mylar tape (2)

covering it.

2. Insert a 5/32” hex-wrench through hole and into

adjustment screw (3). Loosen screw.

3. Operate outside handle several times to release

any restriction because of mis-alignment.

4. Tighten adjustment screw to 3 N·m (30 in. lbs.).

5. Test handle for proper operation.

KJ

DOORS - REAR

23 - 81

LATCH STRIKER

REMOVAL

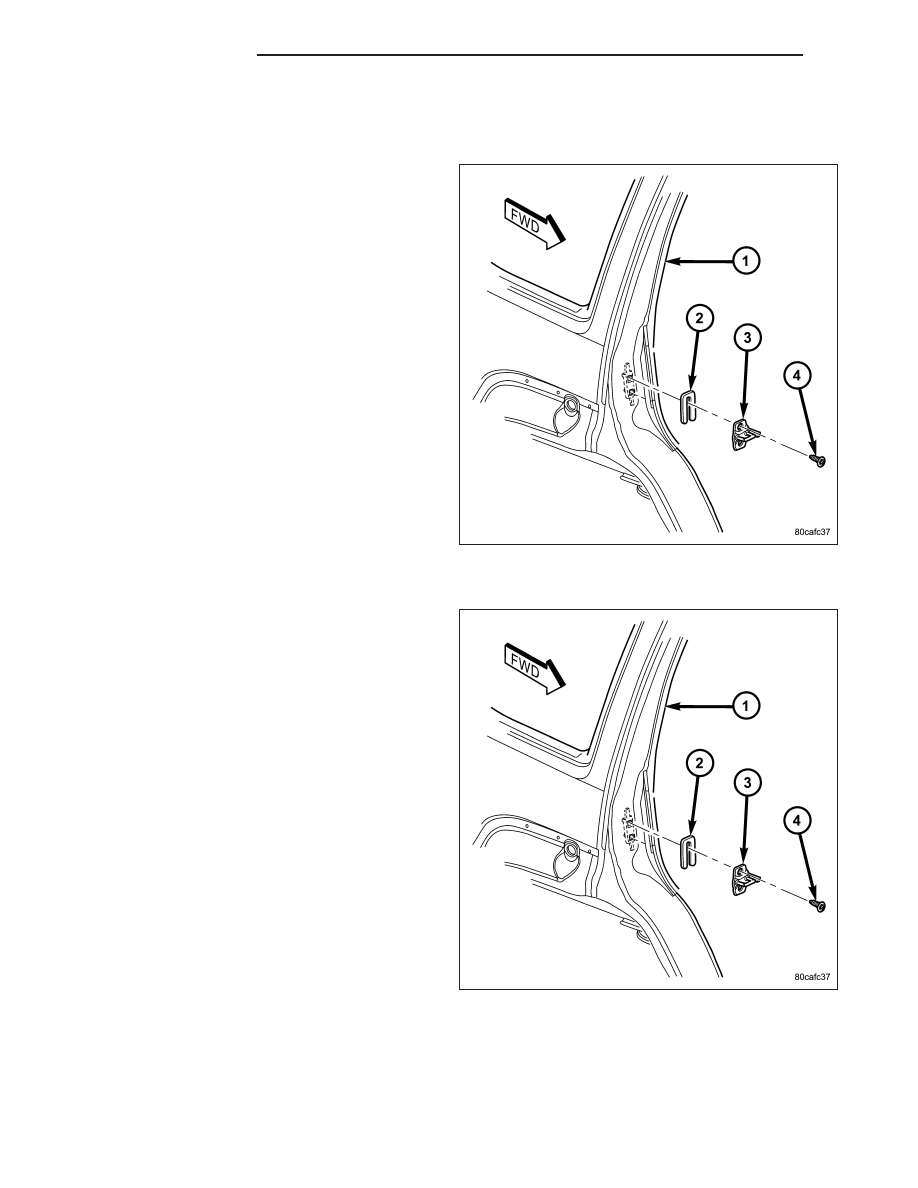

1. Remove the bolts (4).

2. Remove the latch striker (3) and the spacer (2), if

equipped.

INSTALLATION

1. Install the striker (3) and spacer (2), if required.

2. Install the bolts (4) and tighten to 28 N·m (21 ft.

lbs.).

3. Adjust the door as necessary. (Refer to 23 - BODY/

BODY STRUCTURE/GAP AND FLUSH - SPECIFI-
CATIONS)

23 - 82

DOORS - REAR

KJ

TRIM PANEL

REMOVAL

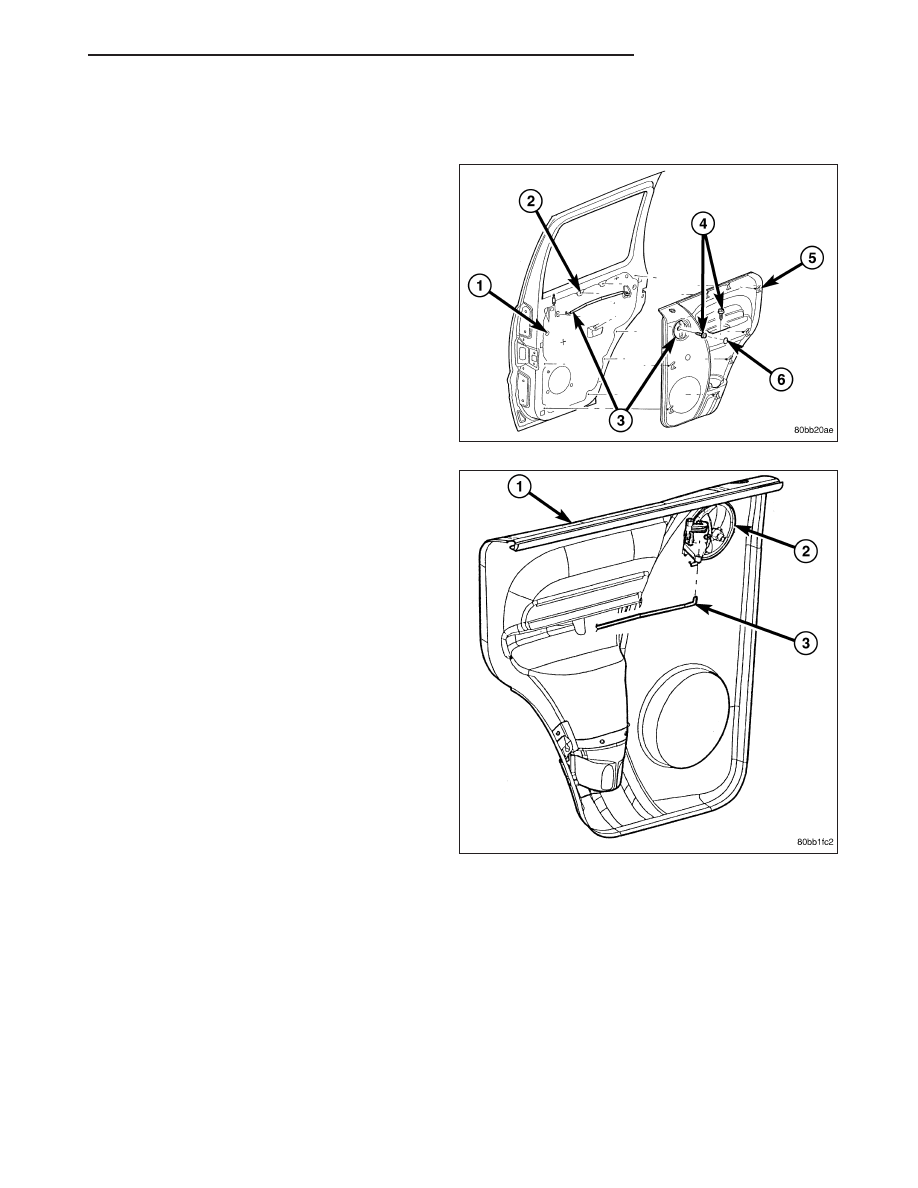

1. Remove the inside handle screw plug and remove

the screw (4).

2. Remove the pull handle screw.

3. Using a trim stick C-4755 or equivalent, disengage

the trim panel clips (5) and remove the trim panel.

4. Disconnect the electrical connectors and the inside

handle actuator rod (3).

KJ

DOORS - REAR

23 - 83
