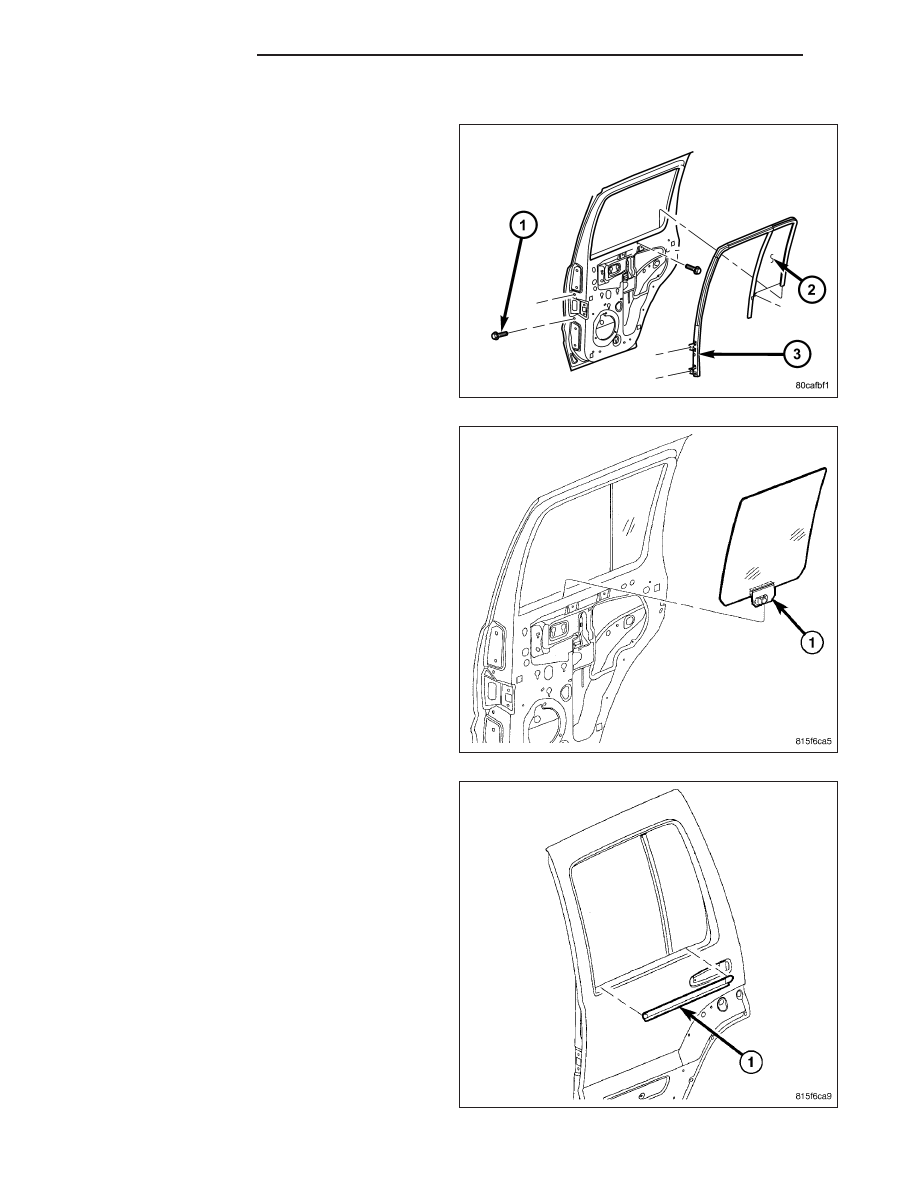

INSTALLATION

1. Install the run channel and quarter glass assembly

through the window opening and into the door
frame.

2. Install the front (1), rear bolts and tighten to 9 N·m

(80 in. lbs.).

3. Install the door glass (1). (Refer to 23 - BODY/

DOORS - REAR/DOOR GLASS - INSTALLATION)

4. Install the outer belt molding (1). (Refer to 23 -

BODY/WEATHERSTRIP/SEALS/REAR

DOOR

OUTER BELT MOLDING - INSTALLATION)

23 - 76

DOORS - REAR

KJ

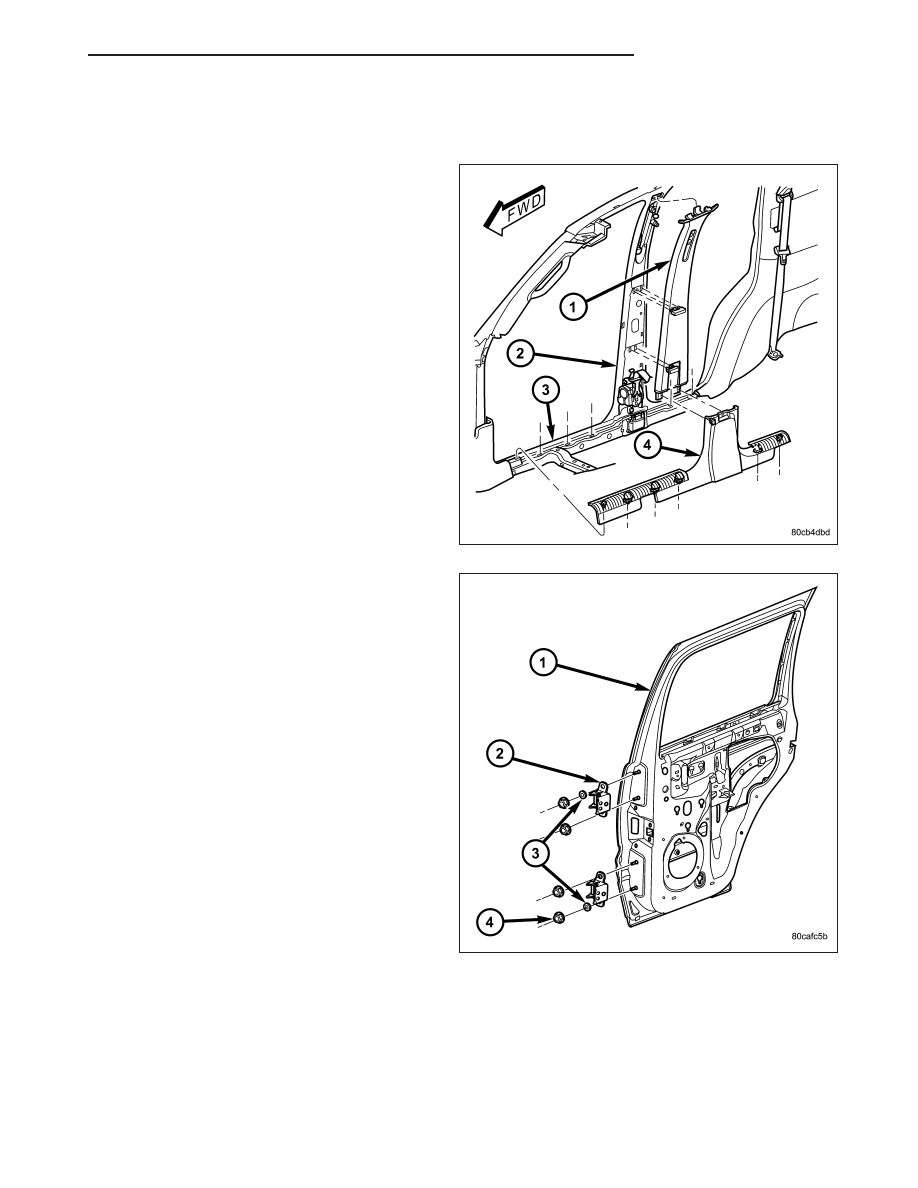

HINGE

REMOVAL

1. Remove the upper B-pillar trim. (Refer to 23 -

BODY/INTERIOR/B-PILLAR

UPPER

TRIM

-

REMOVAL)

2. Remove the door. (Refer to 23 - BODY/DOORS -

REAR/DOOR - REMOVAL)

3. Remove the two door hinge bolts from the inside of

the B-pillar.

4. Remove the exterior bolts attaching the door

hinges to the B-pillar.

KJ

DOORS - REAR

23 - 77

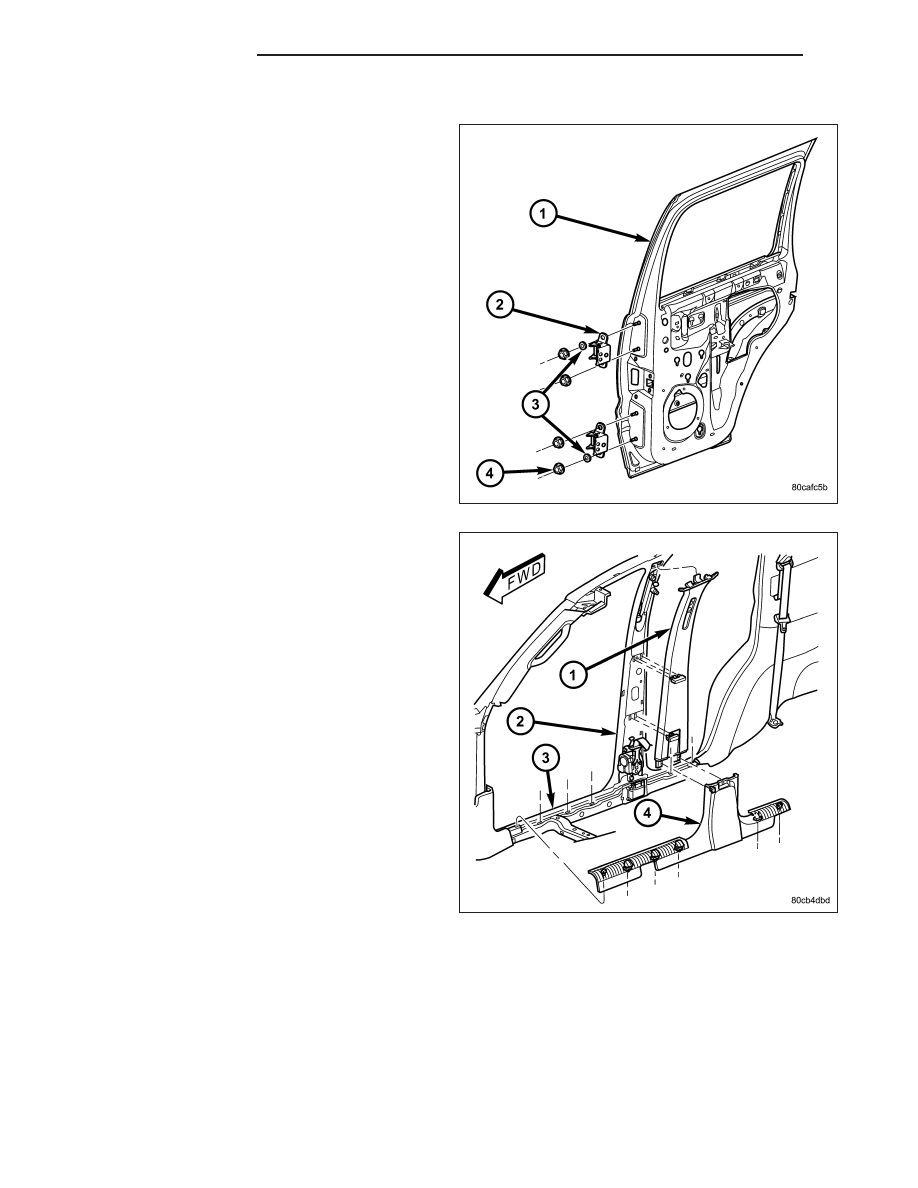

INSTALLATION

1. Install the hinges.

2. Install the exterior bolts and tighten to 28 N·m (21

ft. lbs.).

3. Install the two inner hinge bolts and tighten to 28

N·m (21 ft. lbs.).

4. Install the door (1). (Refer to 23 - BODY/DOORS -

REAR/DOOR - INSTALLATION)

5. Adjust the door as necessary. (Refer to 23 - BODY/

BODY STRUCTURE/GAP AND FLUSH - SPECIFI-
CATIONS)

6. Install the upper B-pillar trim. (Refer to 23 - BODY/

INTERIOR/B-PILLAR UPPER TRIM - INSTALLA-
TION)

23 - 78

DOORS - REAR

KJ

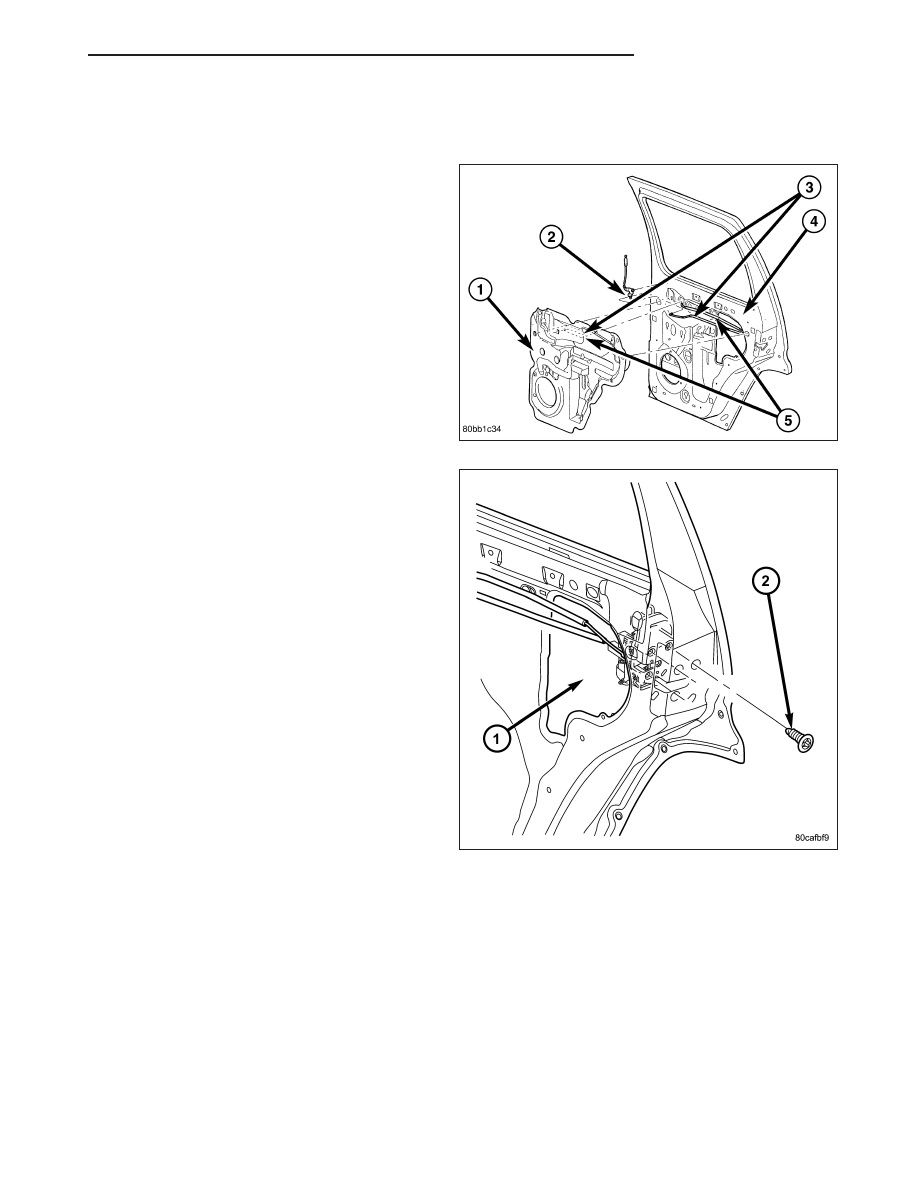

LATCH

REMOVAL

1. Remove the waterdam (1) as necessary to gain

access to the latch. (Refer to 23 - BODY/DOORS -
REAR/WATERDAM - REMOVAL)

2. Disconnect the lock knob rod at the bell crank and

the outside handle rod at the outside door handle.

3. Remove the screws (2) and remove the latch

assembly (1).

4. Disconnect the electrical connectors.

KJ

DOORS - REAR

23 - 79
