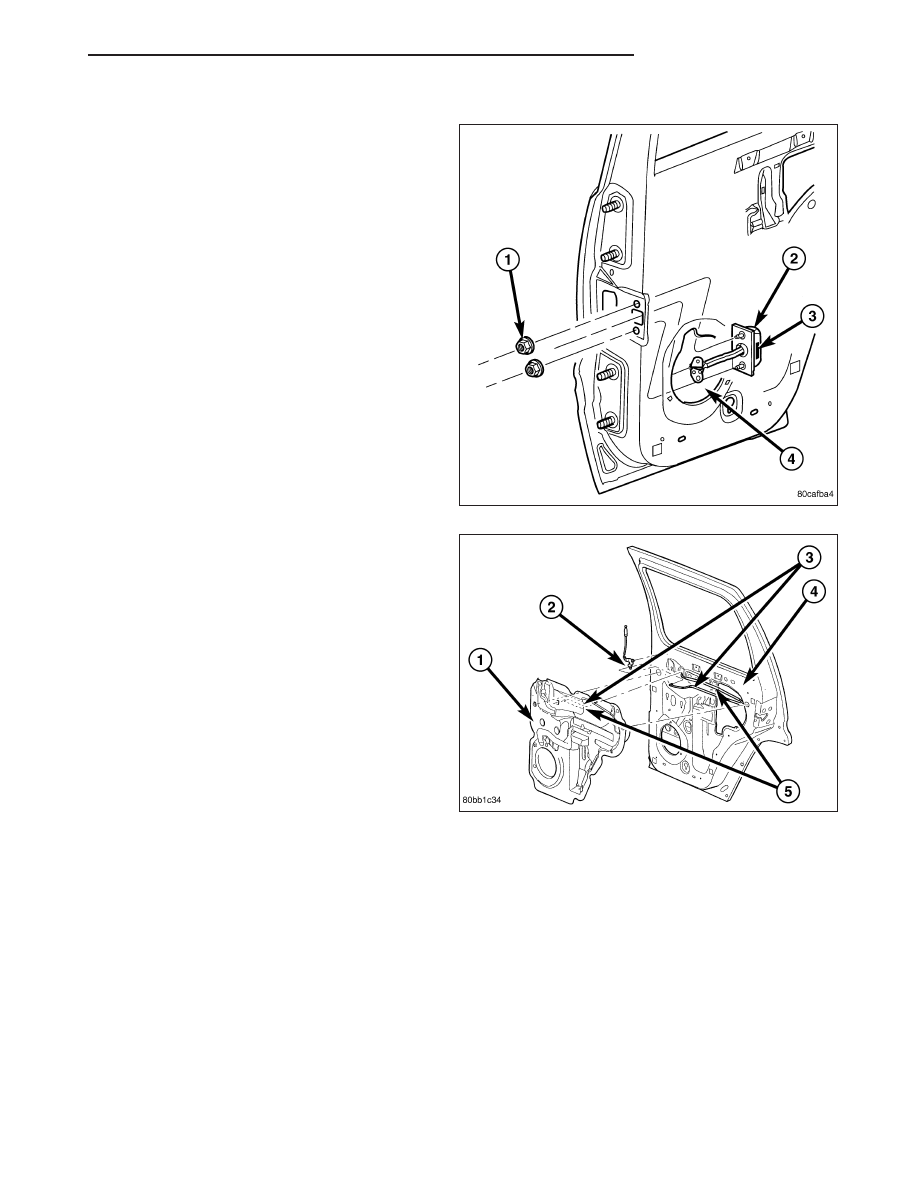

CHECK STRAP

REMOVAL

1. Remove the waterdam (1). (Refer to 23 - BODY/

DOORS - REAR/WATERDAM - REMOVAL)

2. Remove screws attaching door check to B-pillar.

3. Remove the two nuts (1) and remove the door

check strap (2).

23 - 64

DOORS - REAR

KJ

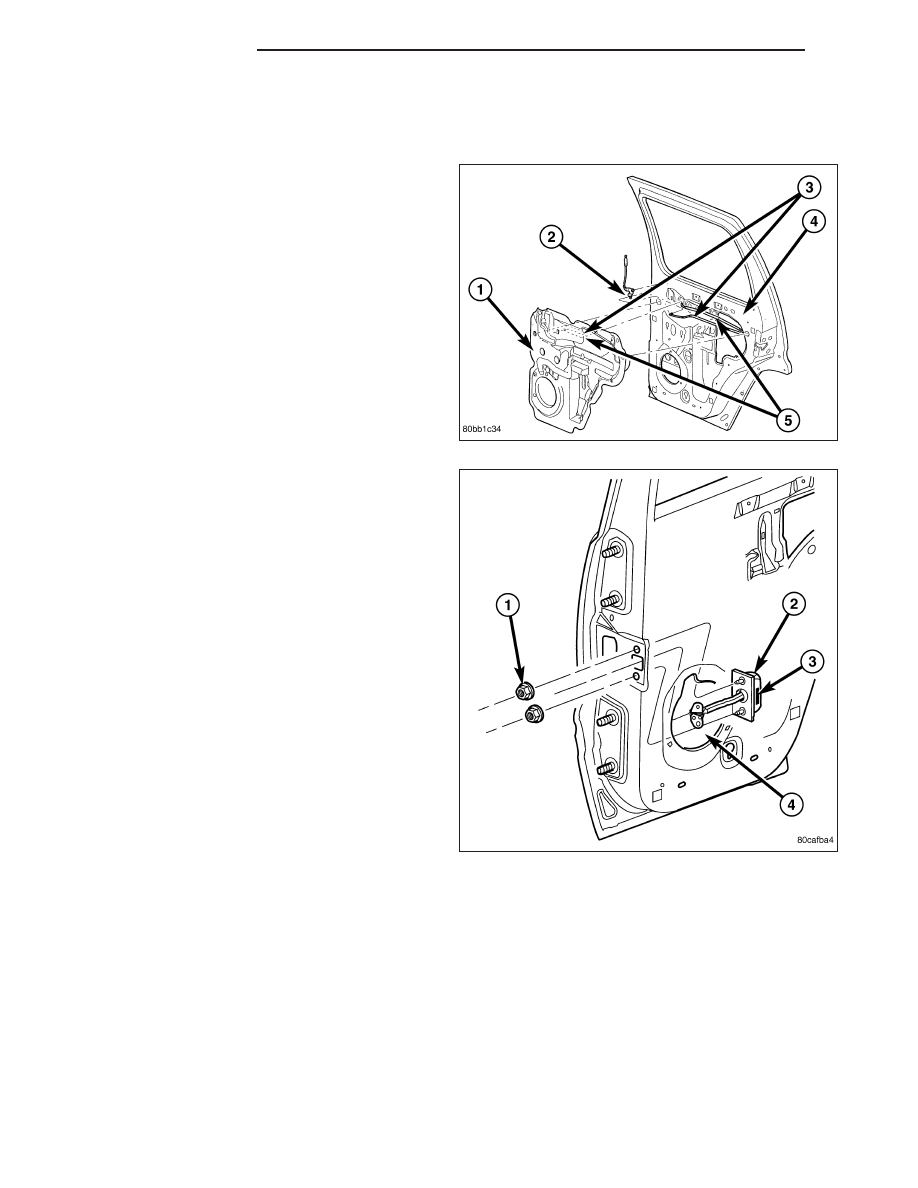

INSTALLATION

NOTE: Make sure the proper orientation of the
check strap is maintained using the part number
printed on the side. The part number should face
inboard toward the interior of the vehicle.

1. Install the check strap (2) through the speaker hole

(4).

2. Install the nuts (1) and tighten to 12 N·m (9 ft. lbs.).

3. Connect the strap to the B-pillar and tighten the

bolts to 12 N·m (9 ft. lbs.).

4. Install the waterdam (1). (Refer to 23 - BODY/

DOORS - REAR/WATERDAM - INSTALLATION)

KJ

DOORS - REAR

23 - 65

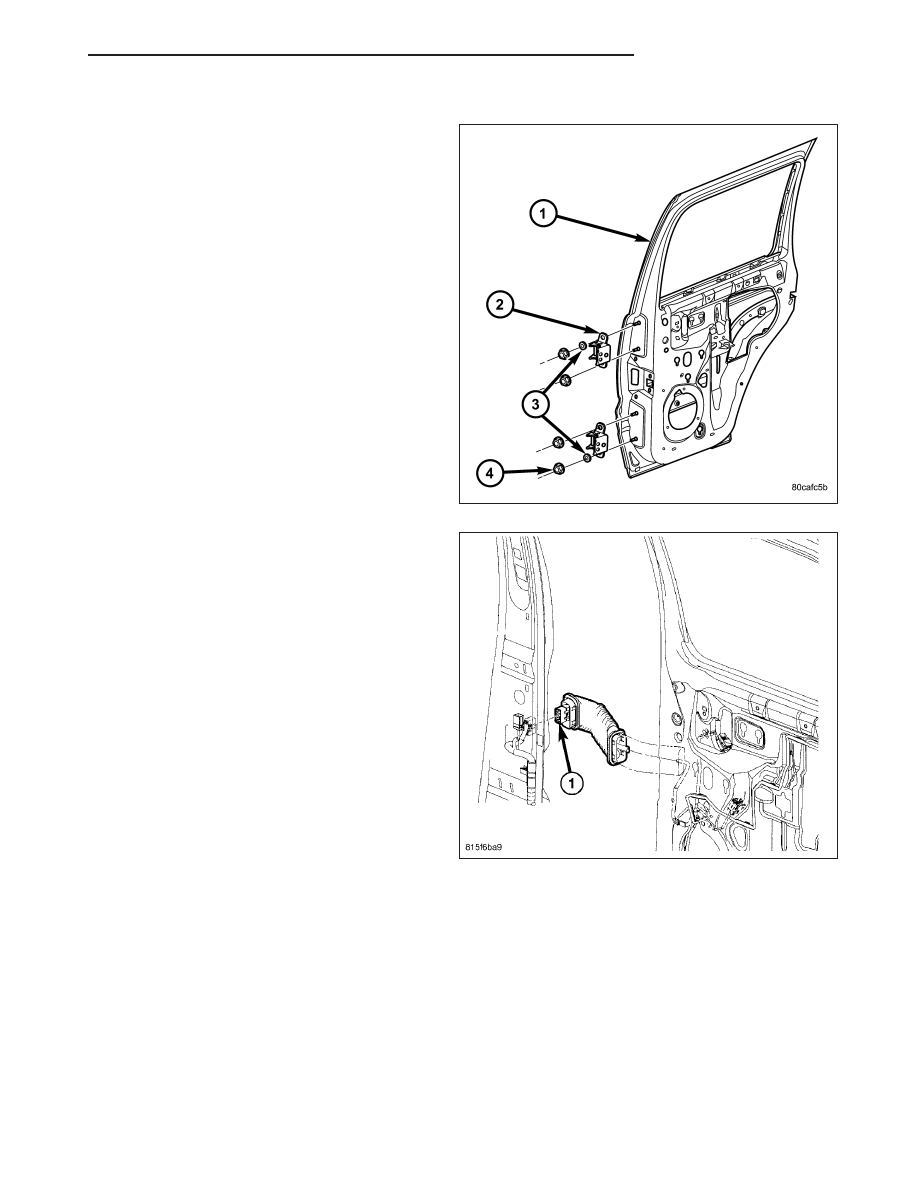

DOOR

REMOVAL

1. Disconnect the door wire harness electrical con-

nector (1) at the B-pillar.

2. Disconnect the check strap from the B-pillar. (Refer

to 23 - BODY/DOORS - REAR/CHECK STRAP -
REMOVAL)

3. Support the door with a suitable lifting device.

NOTE: The epoxy washers (3) should not be
removed from the hinge. If the washers are
removed the door may have to be re-adjusted.

4. Remove the nuts (4) attaching the door hinges to

the door (1).

23 - 66

DOORS - REAR

KJ

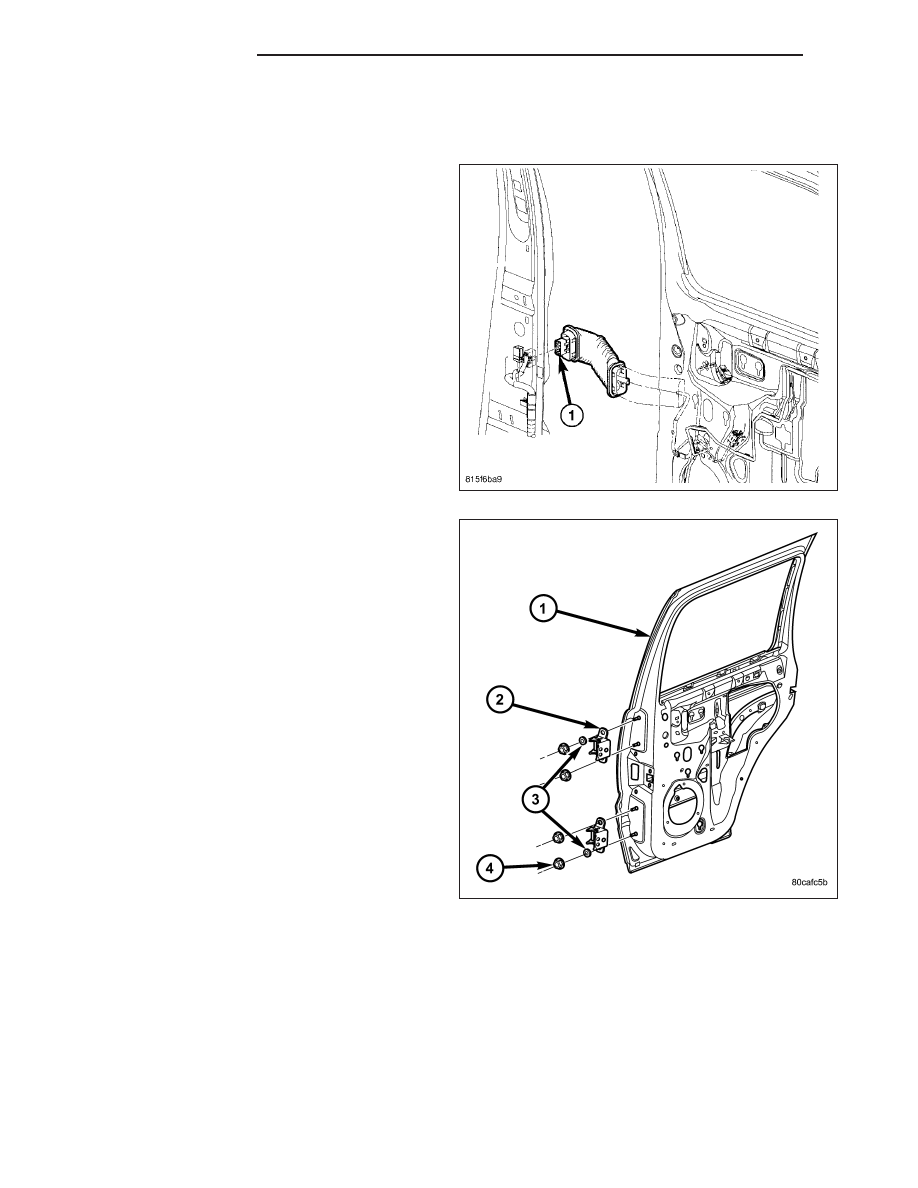

INSTALLATION

1. Support the door with a suitable lifting device and

install the door onto the B-pillar.

2. Install the nuts (4), washers (3) and tighten to 23

N·m (17 ft. lbs.).

3. Connect the door wire harness electrical connector

(1).

4. Connect the check strap to the B-pillar. (Refer to

23 - BODY/DOORS - REAR/CHECK STRAP -
INSTALLATION)

5. Adjust the door as necessary. (Refer to 23 - BODY/

BODY STRUCTURE/GAP AND FLUSH - SPECIFI-
CATIONS)

ADJUSTMENTS

NOTE: For vehicles equipped with four doors, it is recommended that you adjust the rear door before
adjusting the front door.

•

Door adjustment measurements should be taken from stationary or welded body panels like the roof,
rocker or quarter panels.

•

During adjustment procedures, it is recommended that all the hinge fasteners be loosened except for the
upper most fasteners. Adjustments can be made using the upper fasteners to hold the door with final
torque of the fasteners occurring after correct door positioning is achieved.
