Jeep Liberty KJ. Manual - part 1289

4. Install the speaker. (Refer to 8 - ELECTRICAL/AU-

DIO/SPEAKER - INSTALLATION)

23 - 56

DOOR - FRONT

KJ

WINDOW REGULATOR - MANUAL

REMOVAL

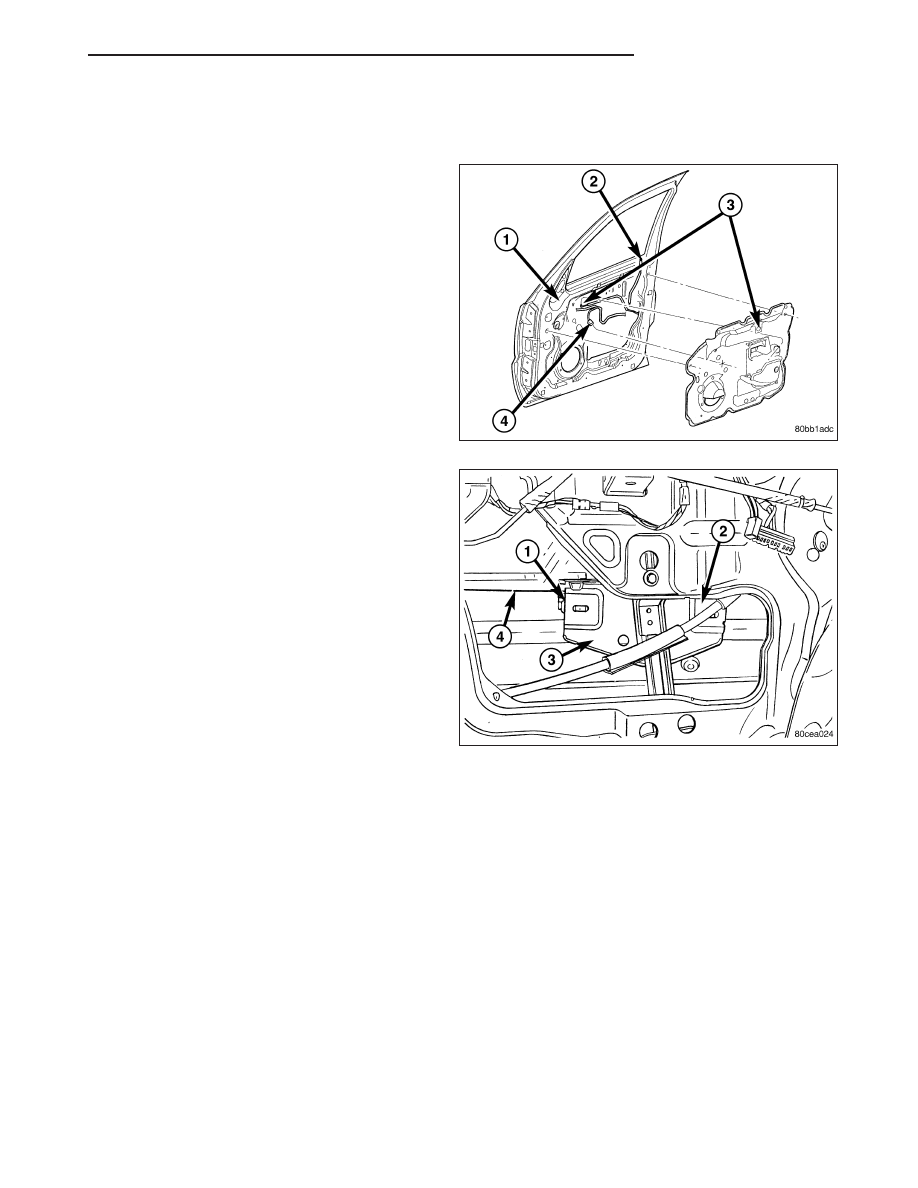

1. Remove the waterdam. (Refer to 23 - BODY/

DOOR - FRONT/WATERDAM - REMOVAL)

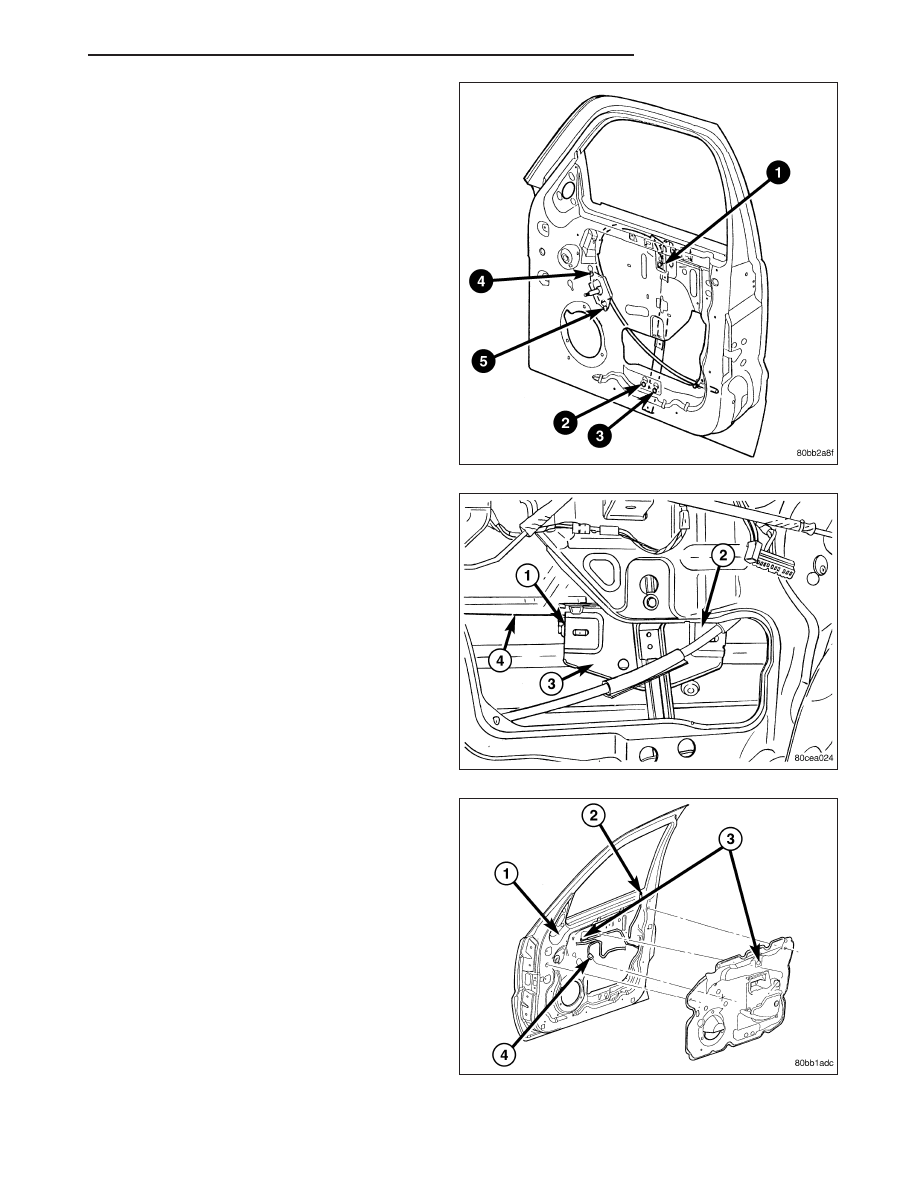

2. Raise the glass (4) to the position shown and using

a long flat blade or hook type tool, disengage clips
(1) attaching glass retainer to regulator lift plate (3).

3. Disconnect the glass from the regulator lift plate (3)

and re-install the clips (1).

4. Secure the glass (4) in the up position using a

wood wedge, tape or equivalent.

KJ

DOOR - FRONT

23 - 57

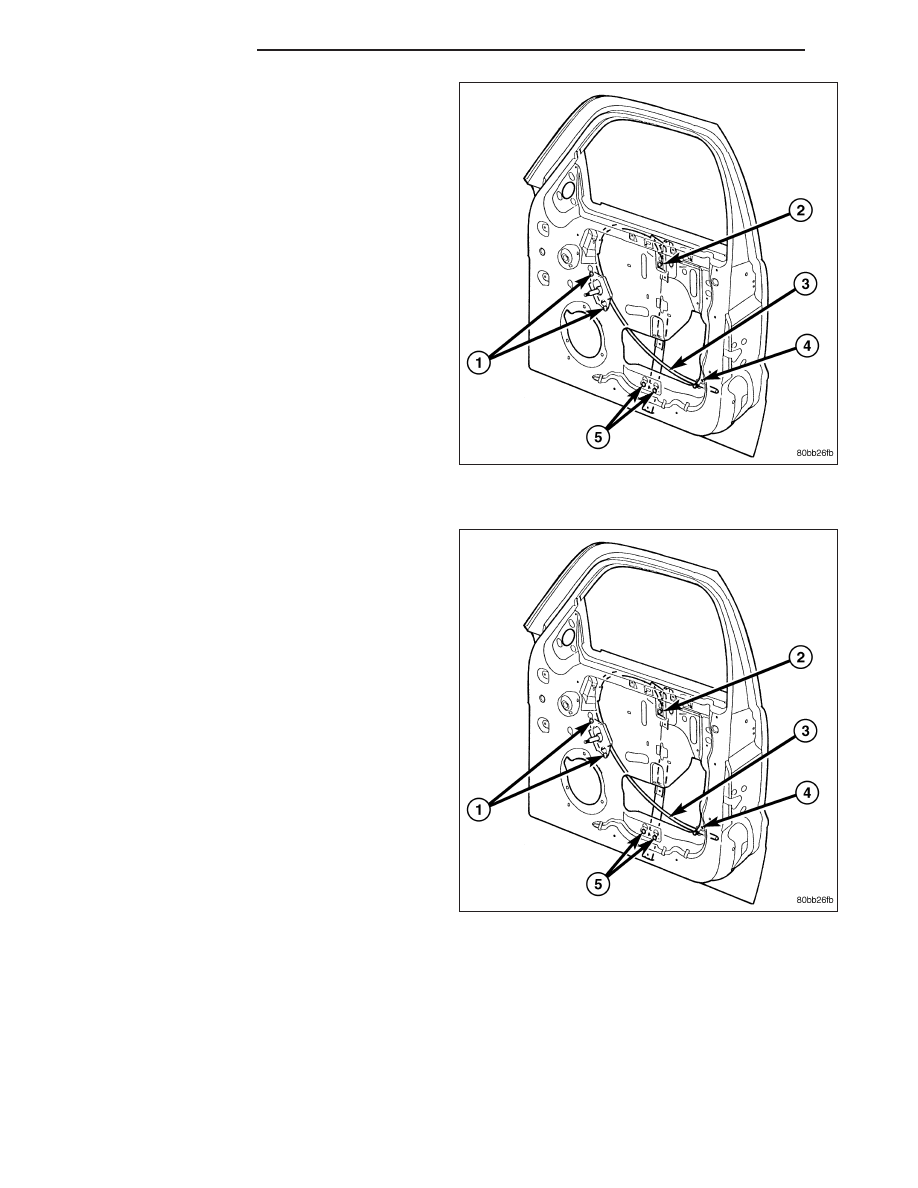

5. Loosen the bolts. (1, 2 and 5)

6. Disconnect the runout tube clip (4) and remove the

regulator (3).

INSTALLATION

1. Install the regulator assembly (3).

23 - 58

DOOR - FRONT

KJ

2. Tighten the bolts to 9 N·m (80 in. lbs.) using the

sequence shown.

3. Remove the glass support and connect to the reg-

ulator lift plate (3).

4. Install the waterdam. (Refer to 23 - BODY/DOOR -

FRONT/WATERDAM - INSTALLATION)

KJ

DOOR - FRONT

23 - 59
