Jeep Liberty KJ. Manual - part 1270

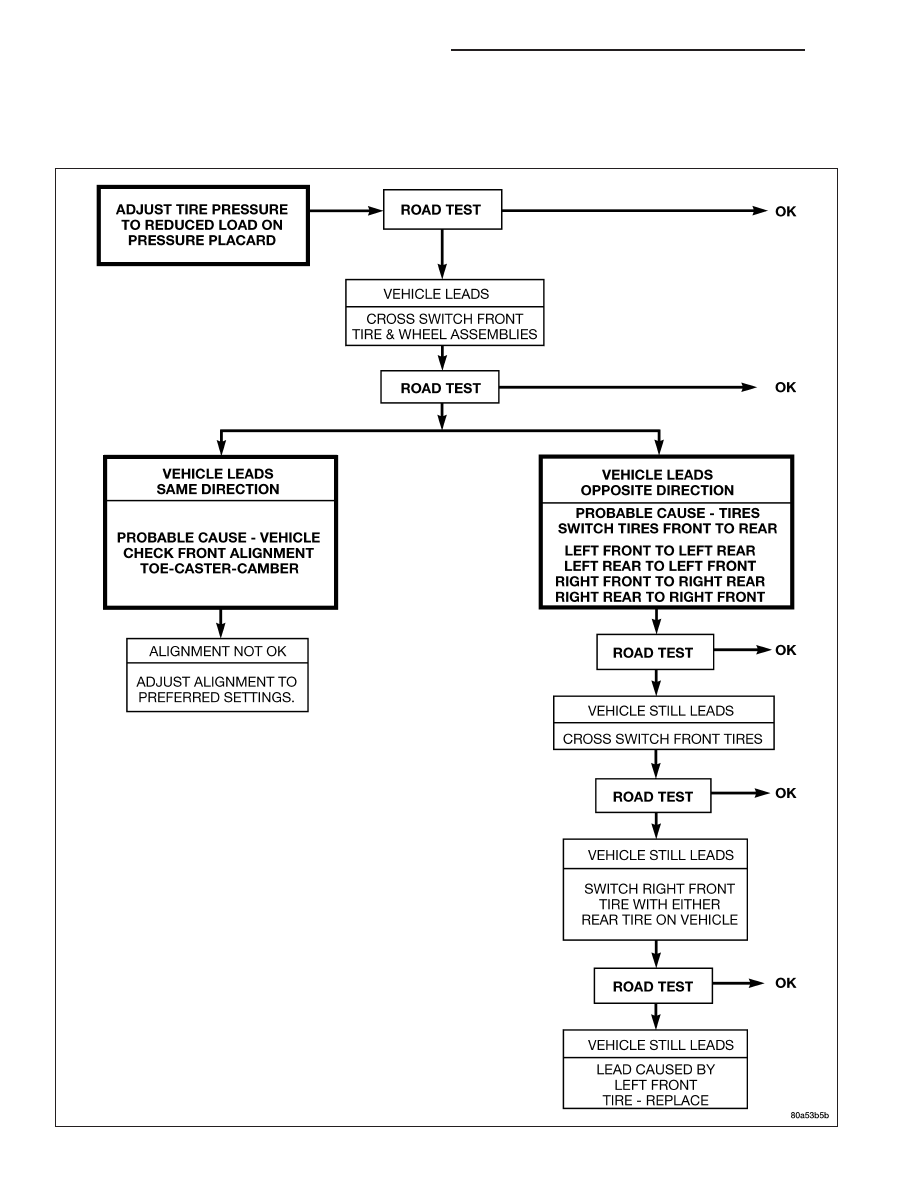

TIRE/VEHICLE LEAD

Use the following Vehicle Lead Diagnosis And Correction Chart to diagnose and correct a vehicle lead or drift prob-
lem.

22 - 70

TIRES/WHEELS - SERVICE INFORMATION

KJ

STANDARD PROCEDURE

TIRE REPAIR AREA

For proper repairing, a radial tire must be removed from the wheel. Repairs should only be made if the defect, or
puncture, is in the tread area. The tire should be replaced if the puncture is located in the sidewall.

Deflate tire completely before removing the tire from the wheel. Use lubrication such as a mild soap solution when
dismounting or mounting tire. Use tools free of burrs or sharp edges which could damage the tire or wheel rim.

Before mounting tire on wheel, make sure all rust is removed from the rim bead and repaint if necessary.

Install wheel on vehicle, and tighten to proper torque specification.

CLEANING

TIRES

Remove the protective coating on the tires before delivery of a vehicle. This coating may cause deterioration of the
tires.

To remove the protective coating, apply warm water and let it soak for a few minutes. Afterwards, scrub the coating
away with a soft bristle brush. Steam cleaning may also be used to remove the coating.

NOTE: DO NOT use gasoline, mineral oil, oil-based solvent or a wire brush for cleaning.

SPECIFICATIONS

TIRE SIZE CHART

SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Tire

P215/75R16

Tire

P225/75R16

Tire

P235/70R16

Tire

P235/65R17

Spare Tire

BUX & MEXICO

P215/75D16

POLYSPARE ONLY ON 16

9

KJ

TIRES/WHEELS - SERVICE INFORMATION

22 - 71

SPARE TIRE CARRIER

REMOVAL

1. Raise the license plate. (Cherokee model)

2. Remove the two bolts securing the wheel cover to the wheel. (Cherokee model)

3. Remove the two lug nuts and the one wheel lock (if equipped) securing the tire/wheel to the spare tire carrier.

4. Remove the spare tire.

INSTALLATION

1. Install the spare tire onto the studs on the carrier.

2. Install the two lug nuts and one wheel lock (if equipped). Tighten the nuts to 115 N·m (85 ft.lbs.)

3. Close the plastic wheel cover and install the two mounting bolts. Tighten the nuts to 115 N·m (85 ft.lbs.) (Cher-

okee model)

4. Close the license plate to cover the bolts and latch. (Cherokee model)

22 - 72

TIRES/WHEELS - SERVICE INFORMATION

KJ

WHEELS

DESCRIPTION

WHEEL DESIGN

The rim size is on the vehicle safety certification label located on the drivers door shut face. The size of the rim is
determined by the drivetrain package. Original equipment wheels/rims are designed for operation up to the specified
maximum vehicle capacity.

All models use stamped steel, cast aluminum or forged aluminum wheels. Every wheel has raised sections between
the rim flanges and rim drop well called safety humps.

Initial inflation of the tire forces the bead over these
raised sections. In case of rapid loss of air pressure,
the raised sections help hold the tire on the wheel.

The wheel studs and nuts are designed for specific
applications. All aluminum and some steel wheels
have wheel stud nuts with an enlarged nose. This
enlarged nose is necessary to ensure proper retention
of the wheels. Do not use replacement studs or nuts
with a different design or lesser quality.

DIAGNOSIS AND TESTING

WHEEL INSPECTION

Inspect wheels for:

•

Excessive run out

•

Dents or cracks

•

Damaged wheel lug nut holes

•

Air Leaks from any area or surface of the rim

NOTE: Do not attempt to repair a wheel by hammering, heating or welding.

If a wheel is damaged an original equipment replacement wheel should be used. When obtaining replacement
wheels, they should be equivalent in load carrying capacity. The diameter, width, offset, pilot hole and bolt circle of
the wheel should be the same as the original wheel.

WARNING: FAILURE TO USE EQUIVALENT REPLACEMENT WHEELS MAY ADVERSELY AFFECT THE
SAFETY AND HANDLING OF THE VEHICLE. USED WHEELS ARE NOT RECOMMENDED. THE SERVICE HIS-
TORY OF THE WHEEL MAY HAVE INCLUDED SEVERE TREATMENT OR VERY HIGH MILEAGE. THE RIM
COULD FAIL WITHOUT WARNING.

KJ

TIRES/WHEELS - SERVICE INFORMATION

22 - 73
