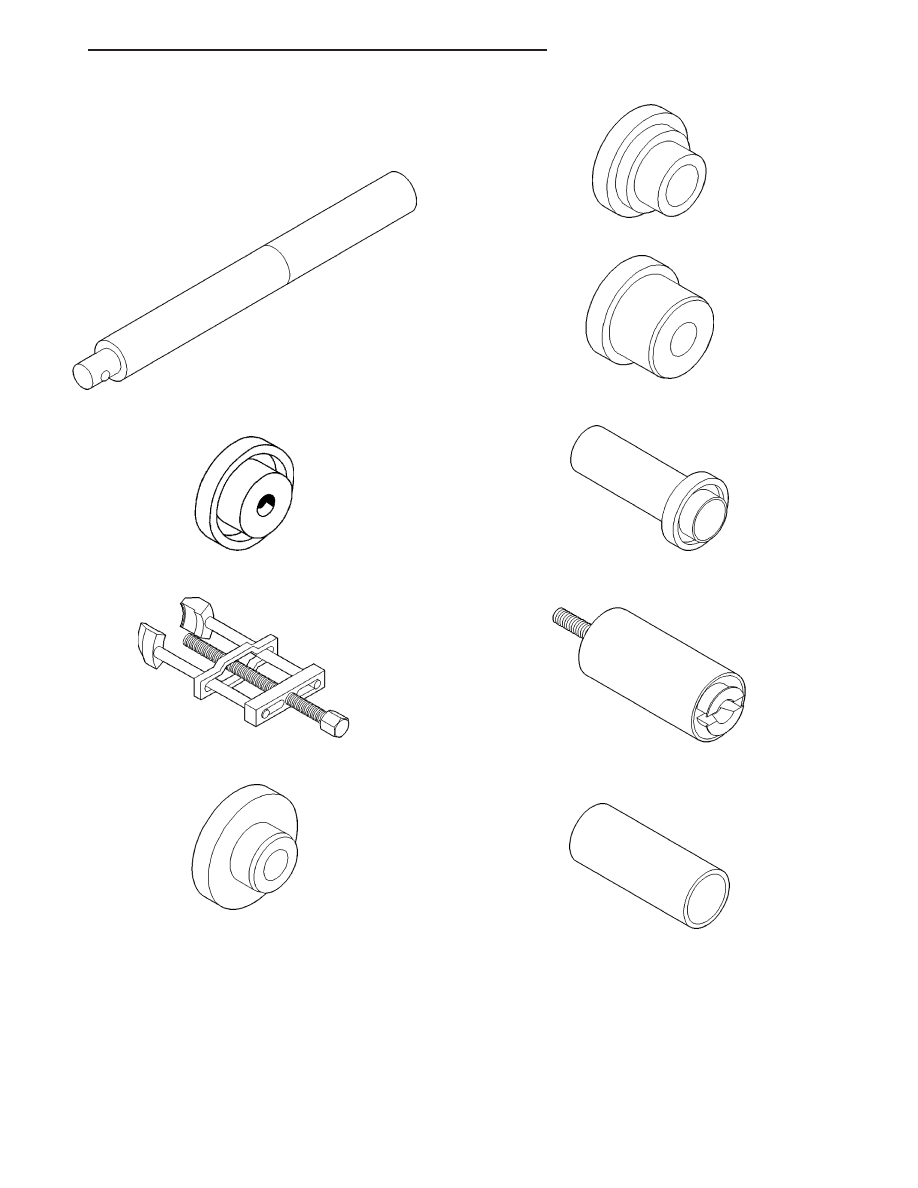

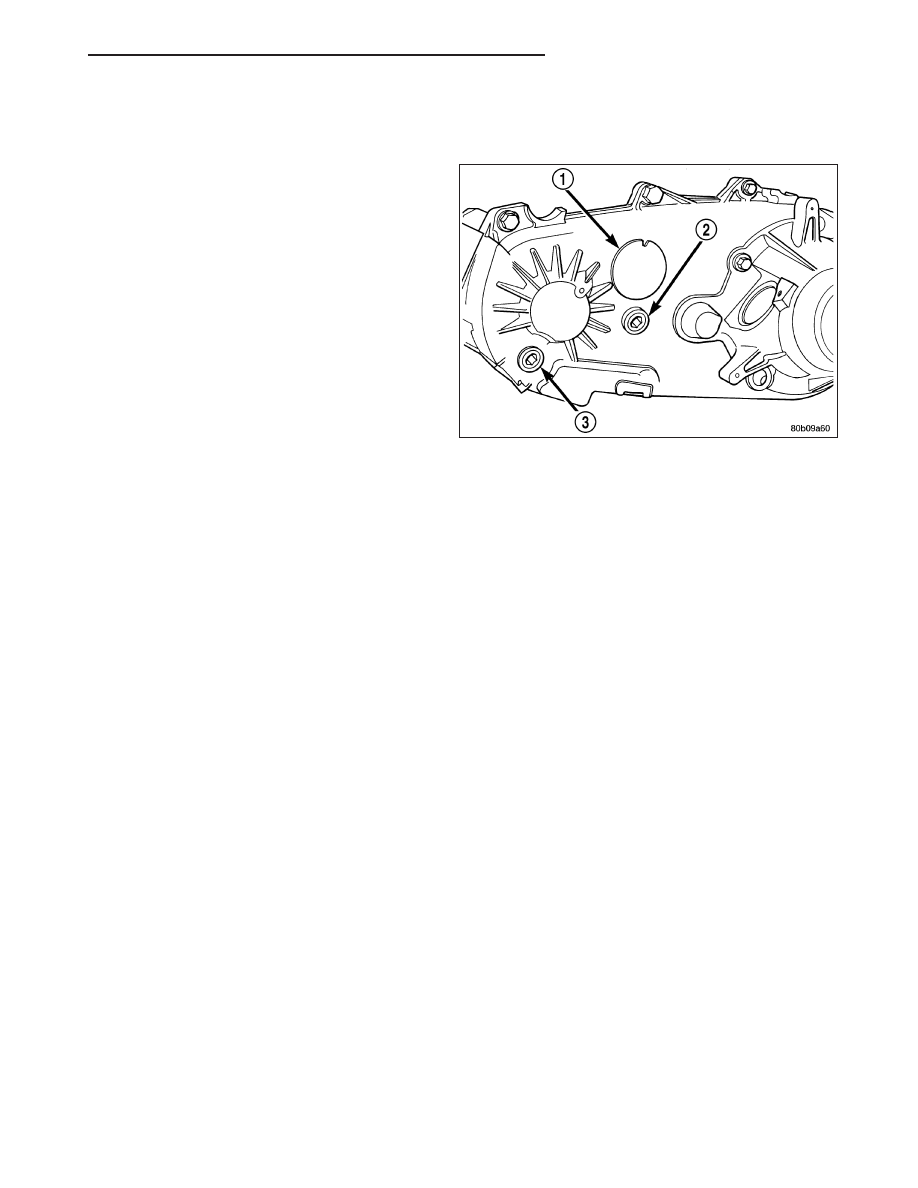

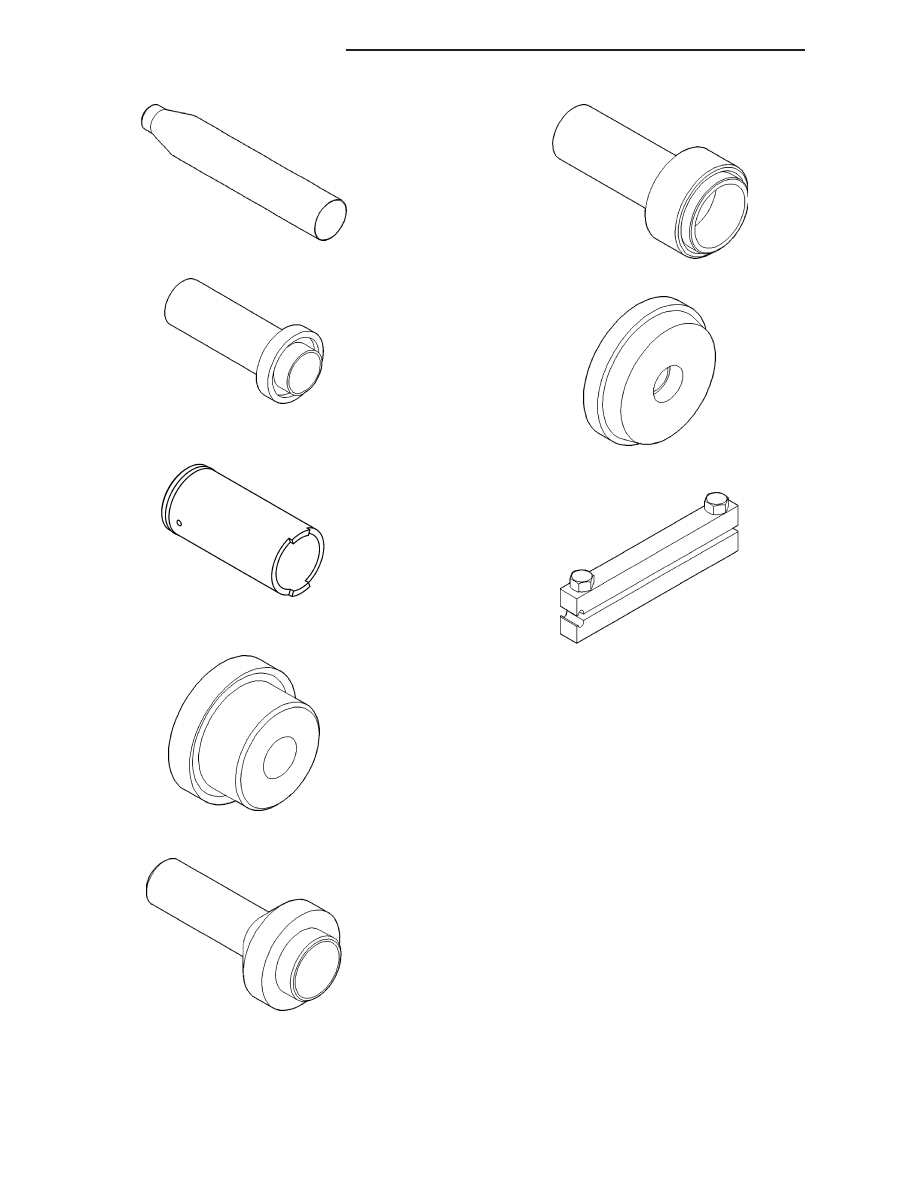

8. Align and connect propeller shafts. (Refer to 3 - DIFFERENTIAL & DRIVELINE/PROPELLER SHAFT/PROPEL- LER SHAFT - INSTALLATION). 9. Fill transfer case with correct fluid. Check transmission fluid level. Correct as necessary. 10. Install skid plate. (Refer to 13 - FRAME & BUMPERS/FRAME/TRANSFER CASE SKID PLATE - INSTALLA- TION) 11. Remove transmission jack and support stand. 12. Connect shift cable to transfer case range lever. 13. Lower vehicle and verify transfer case shift operation. SPECIFICATIONS NV242 TRANSFER CASE TORQUE SPECIFICATIONS DESCRIPTION N·m Ft. Lbs. In. Lbs. Plug, Detent 20 15 - Bolt, Differential Case 22 16 - Plug, Drain/Fill 27 20 - Bolt, Front Brg. Retainer 22 16 - Bolt, Case Half 41 30 - Nut, Front Companion Flange 149 110 - Bolt, Range Lever 31 23 - Bolt, Rear Retainer 41 30 - Nuts, Mounting 35 26 - Screw, Oil Pump 1.5 - 13.5 Sensor, Transfer Case Position 27 20 - 21 - 944 TRANSFER CASE - NV242 KJ |
