Theory of Operation

The scan tool will display the door state NOT the switch state. It will display as True/False. True states that the door
is ajar (open). False states that the door is NOT ajar (closed).

Possible Causes

LEFT REAR DOOR AJAR SWITCH GROUND CIRCUIT OPEN

(G77) LEFT REAR DOOR AJAR SWITCH SENSE CIRCUIT OPEN

DOOR LOCK MOTOR/AJAR SWITCH

BODY CONTROL MODULE

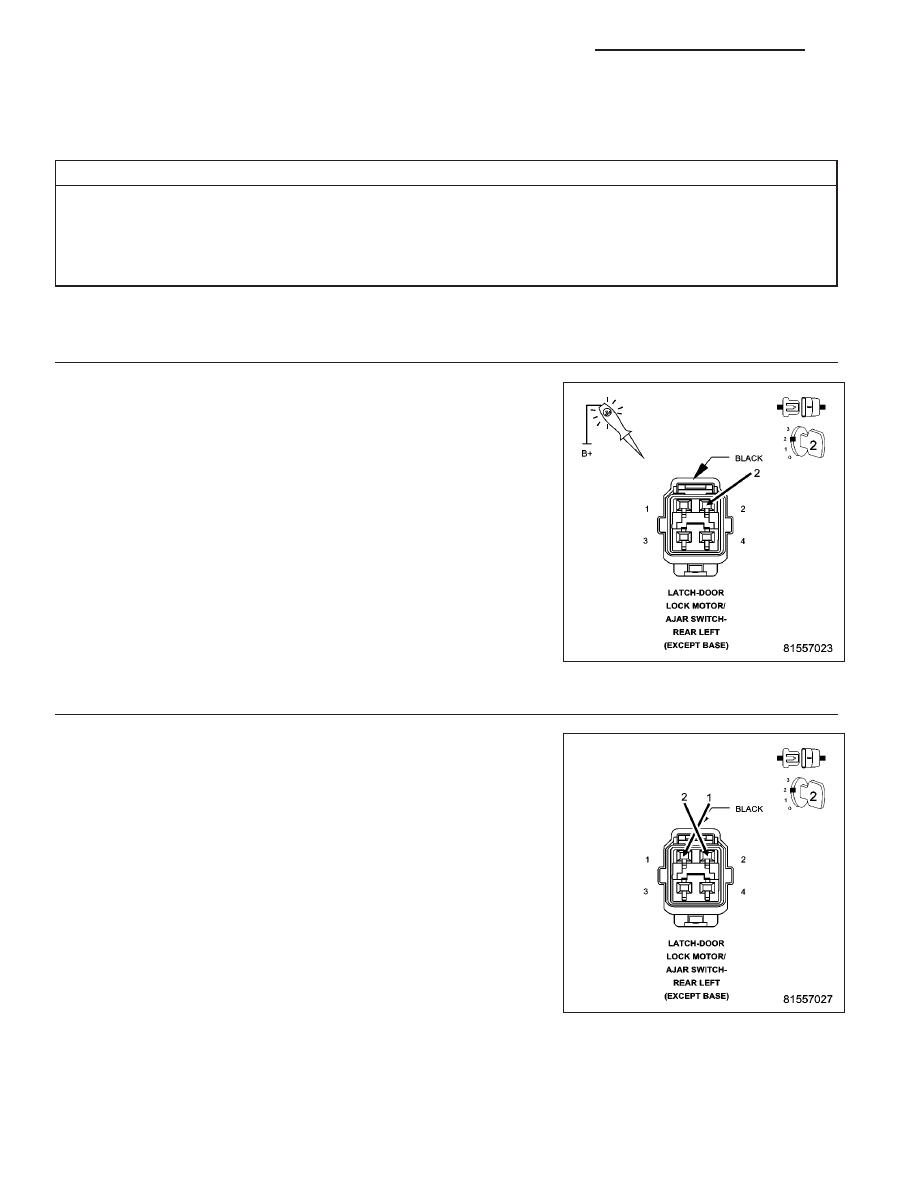

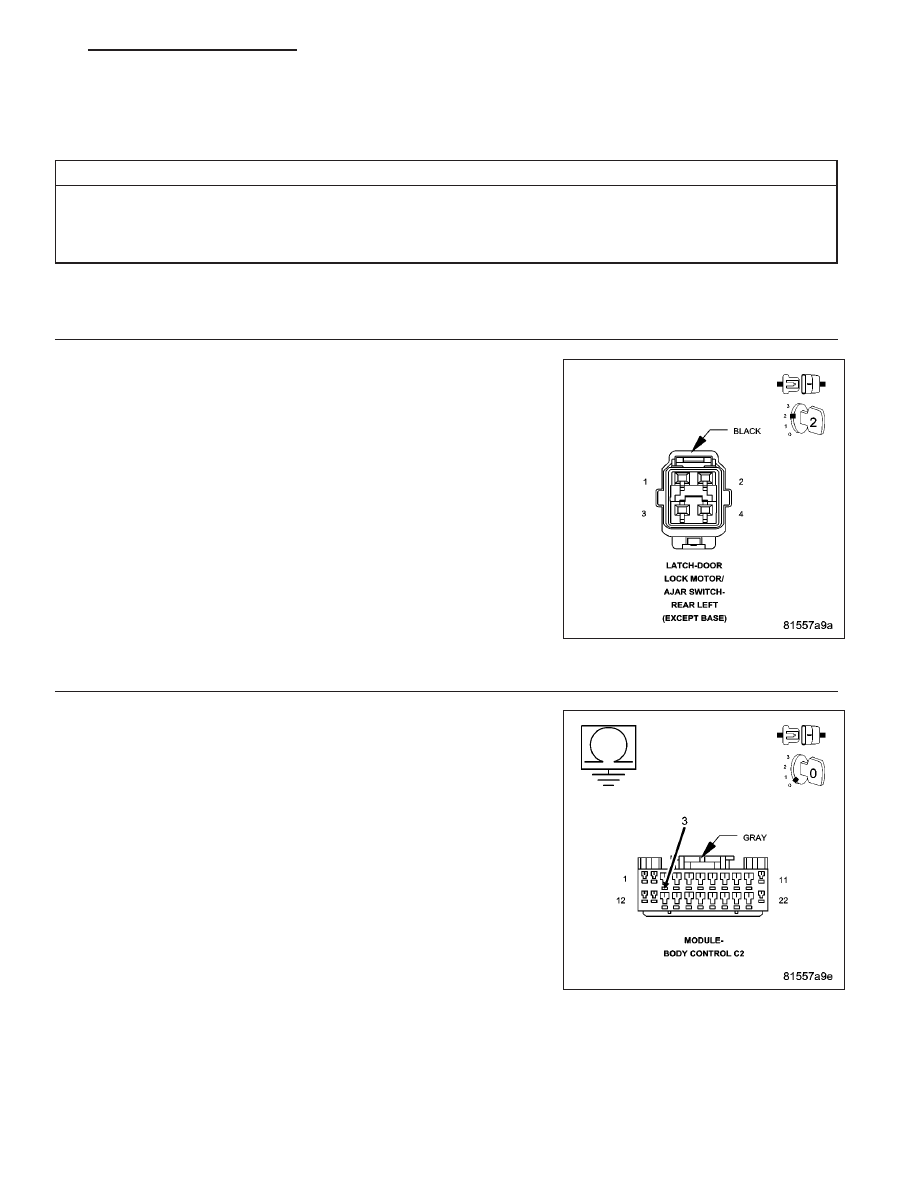

Diagnostic Test

1.

OPEN LEFT REAR DOOR AJAR SWITCH GROUND CIRCUIT

Disconnect the Left Rear Door Lock Motor/Ajar switch connector.

Using a 12-volt Test Light connected to 12-volts, test the Ground circuit.

Does the test light illuminate brightly?

Yes

>> Go To 2

No

>> Repair the Ground circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

2.

CHECK FOR OPEN LEFT FRONT DOOR AJAR SWITCH

With the scan tool in Data Display, read the LEFT REAR DOOR AJAR
SW state.

Connect a jumper wire between the Sense circuit and the Ground cir-
cuit.

Does the scan tool display LEFT REAR DOOR AJAR SW:
TRUE?

Yes

>> Replace the Door Lock Motor/Ajar Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 3

8L - 142

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

KJ

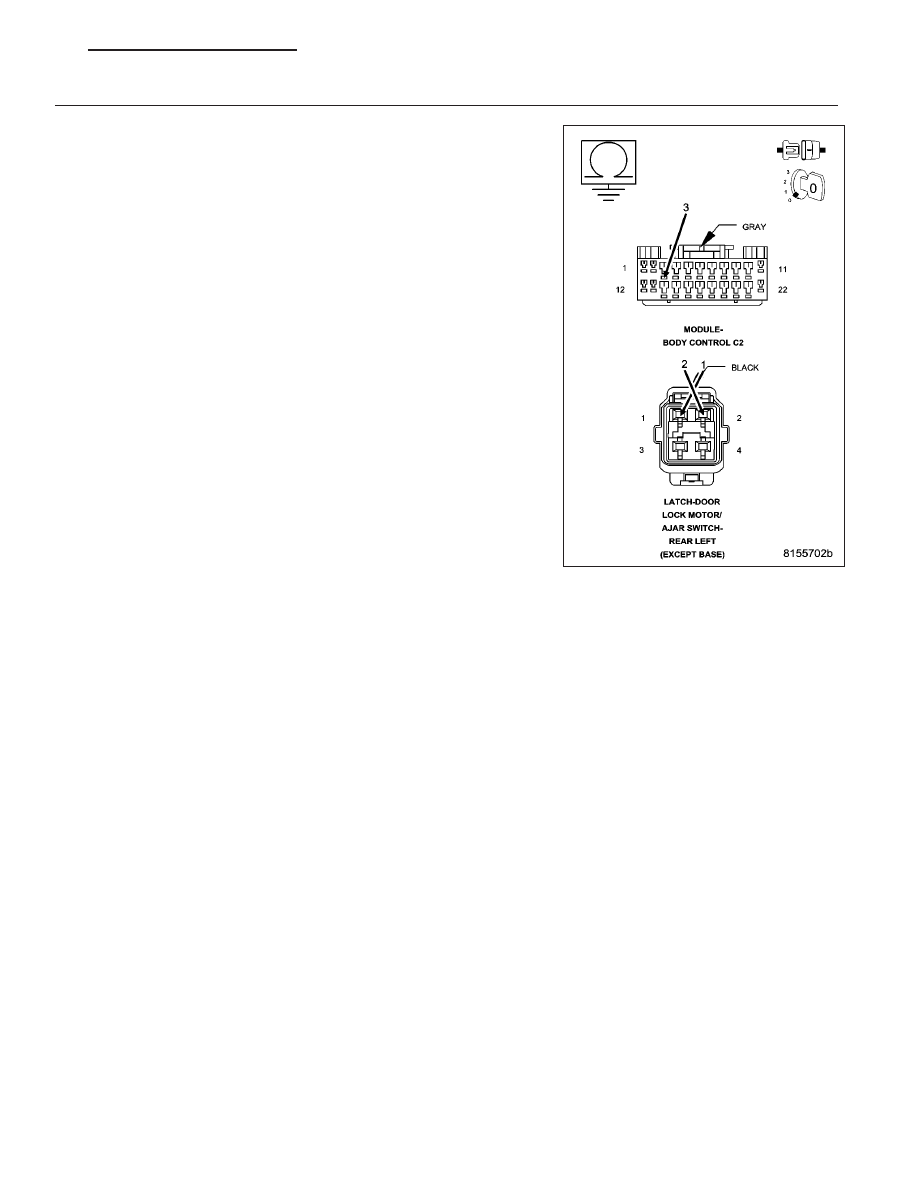

3.

CHECK FOR OPEN (G77) LEFT REAR DOOR AJAR SWITCH SENSE CIRCUIT

Turn the ignition off.

Leave the jumper wire from the previous step connected.

Disconnect the Body Control Module C2 harness connector.

Measure the resistance between ground and the (G77) Left Rear Door
Ajar Switch Sense circuit in the BCM C2 connector.

Is the resistance below 1000.0 ohms?

No

>> Replace the Body Control Module in accordance with ser-

vice information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

Yes

>> Repair the (G75) Left Front Door Ajar Switch Sense circuit

for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

KJ

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

8L - 143

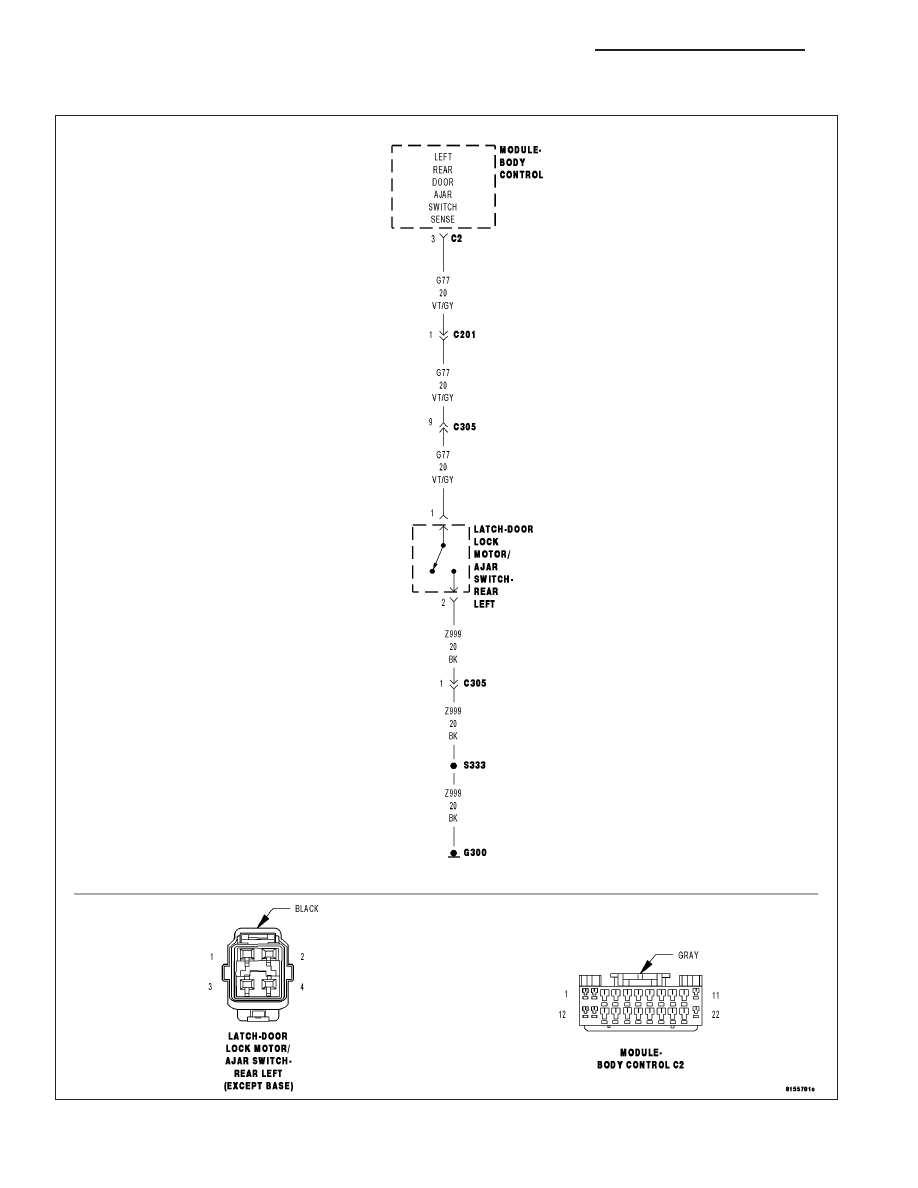

*LEFT REAR DOOR AJAR CIRCUIT SHORT TO GROUND

For a complete wiring diagram Refer to Section 8W.

8L - 144

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

KJ

Theory of Operation

The scan tool will display the door state NOT the switch state. It will display as True/False. True states that the door
is ajar (open). False states that the door is NOT ajar (closed).

Possible Causes

(G77) LEFT REAR DOOR AJAR SWITCH SENSE CIRCUIT SHORT TO GROUND

DOOR LOCK MOTOR/AJAR SWITCH

BODY CONTROL MODULE

Diagnostic Test

1.

CHECK FOR SHORTED DOOR AJAR SWITCH

With the scan tool in Data Display, read the LEFT REAR DOOR AJAR
SW state.

Disconnect the Door Lock Motor/Ajar Switch connector.

Does the scan tool display LEFT REAR DOOR AJAR SW:
FALSE?

Yes

>> Replace the Door Lock Motor/Ajar Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 2

2.

CHECK FOR (G77) LEFT REAR DOOR AJAR SWITCH SENSE CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Body Control Module C2 harness connector.

Measure the resistance between ground and the (G77) Left Rear Door
Ajar Switch Sense circuit in the BCM C2 connector.

Is the resistance below 1000.0 ohms?

No

>> Replace the Body Control Module in accordance with ser-

vice information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

Yes

>> Repair the (G77) Left Rear Door Ajar Switch Sense circuit

for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

KJ

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

8L - 145
