3.

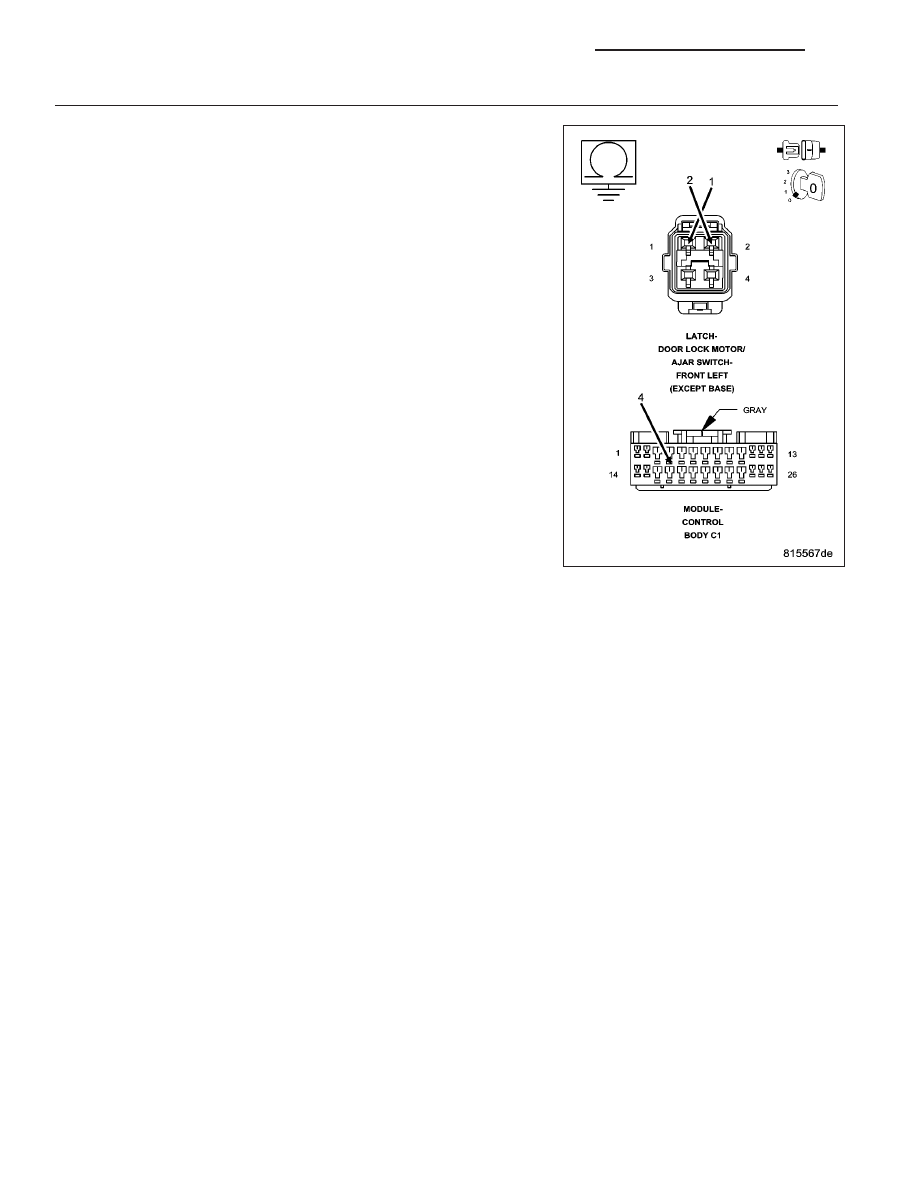

CHECK FOR OPEN (G75) LEFT FRONT DOOR AJAR SWITCH SENSE CIRCUIT

Turn the ignition off.

Leave the jumper wire from the previous step connected.

Disconnect the Body Control Module C1 harness connector.

Measure the resistance of the (G75) Left Front Door Ajar Switch Sense
circuit in the BCM C1 connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Body Control Module in accordance with ser-

vice information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Repair the (G75) Left Front Door Ajar Switch Sense circuit

for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

8L - 138

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

KJ

*LEFT FRONT DOOR AJAR CIRCUIT SHORT TO GROUND

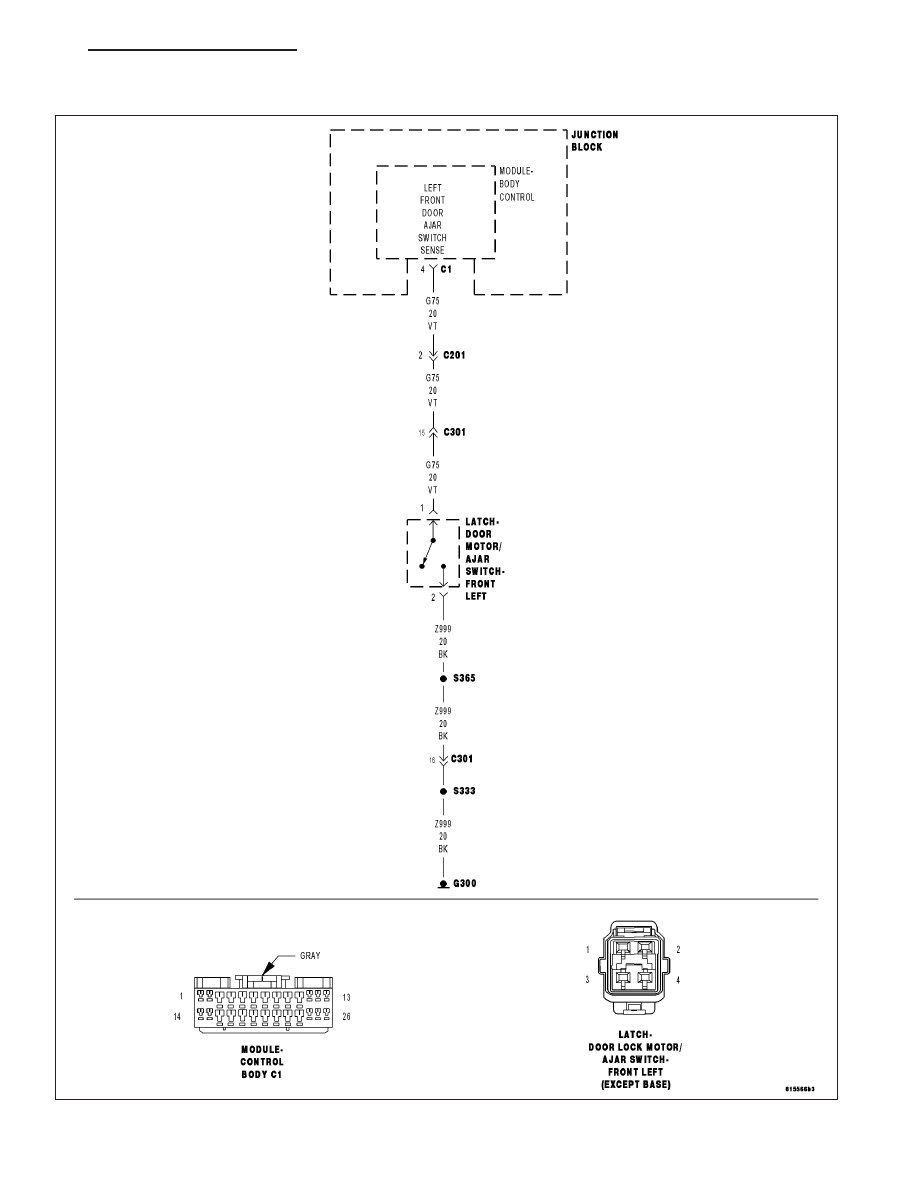

For a complete wiring diagram Refer to Section 8W.

KJ

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

8L - 139

Theory of Operation

The scan tool will display the door state NOT the switch state. It will display as True/False. True states that the door
is ajar (open). False states that the door is NOT ajar (closed).

Possible Causes

(G75) LEFT FRONT DOOR AJAR SWITCH SENSE CIRCUIT SHORT TO GROUND

DOOR LOCK MOTOR/AJAR SWITCH

BODY CONTROL MODULE

Diagnostic Test

1.

CHECK FOR SHORTED DOOR AJAR SWITCH

NOTE: For the Left Front Door Ajar state the scan tool will read
“PASS” for RHD.
With the scan tool in Data Display, read the LEFT FRONT DOOR AJAR
SW state.

Disconnect the Door Lock Motor/Ajar Switch connector.

Does the scan tool display LEFT FRONT DOOR AJAR SW:
FALSE?

Yes

>> Replace the Door Lock Motor/Ajar Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Go To 2

2.

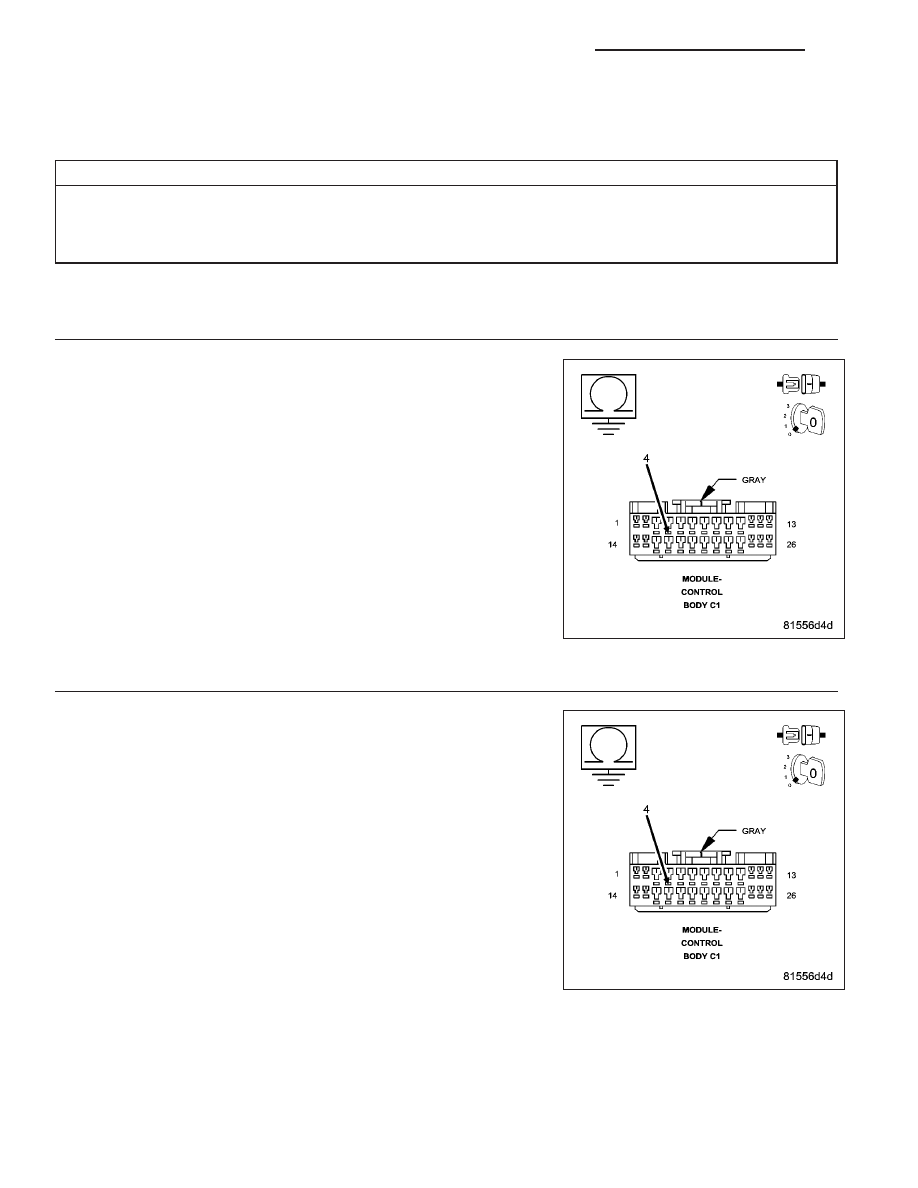

CHECK FOR (G75) LEFT FRONT DOOR AJAR SWITCH SENSE CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Body Control Module C1 harness connector.

Measure the resistance between ground and the (G75) Left Front Door
Ajar Switch Sense circuit in the BCM C1 connector.

Is the resistance below 1000.0 ohms?

No

>> Replace the Body Control Module in accordance with ser-

vice information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

Yes

>> Repair the (G75) Left Front Door Ajar Switch Sense circuit

for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

8L - 140

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

KJ

*LEFT REAR DOOR AJAR CIRCUIT OPEN

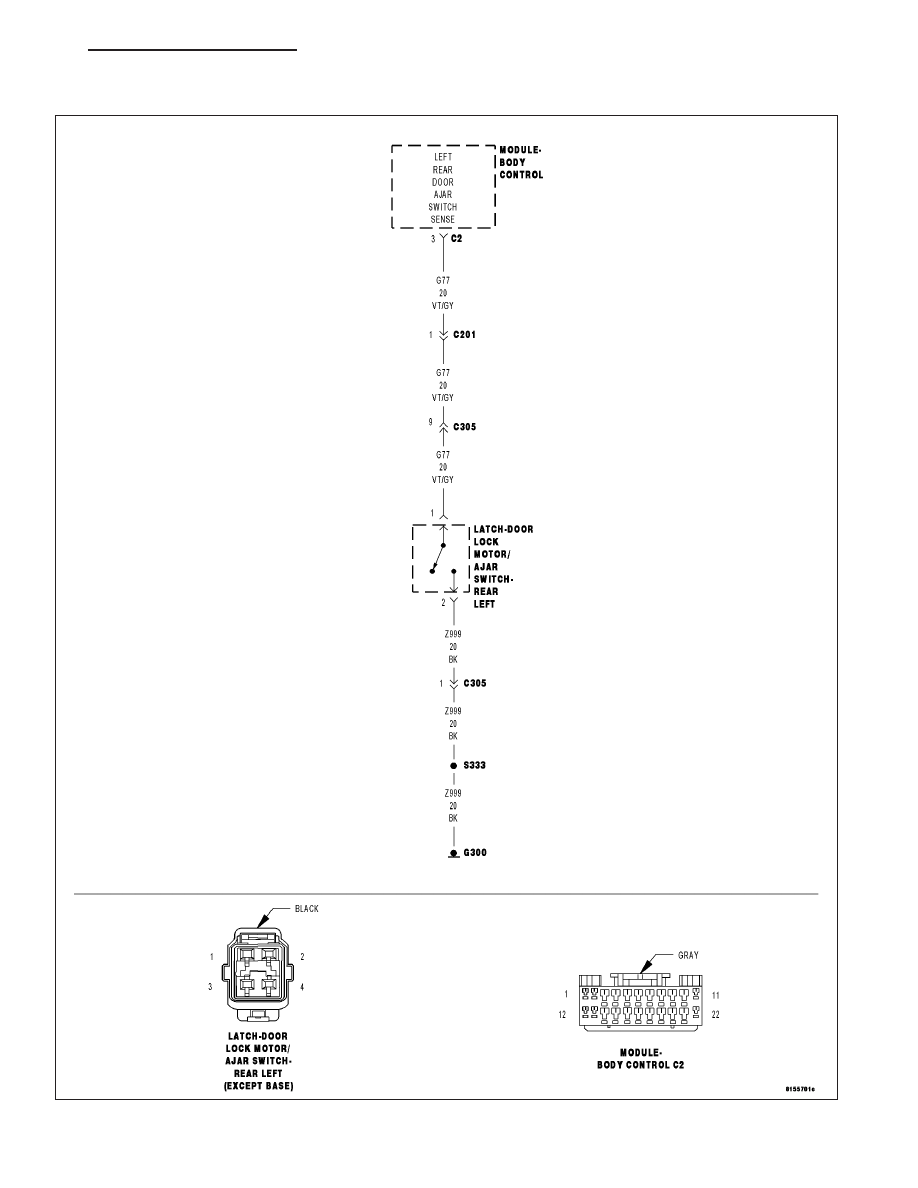

For a complete wiring diagram Refer to Section 8W.

KJ
