Jeep Liberty KJ. Manual - part 1198

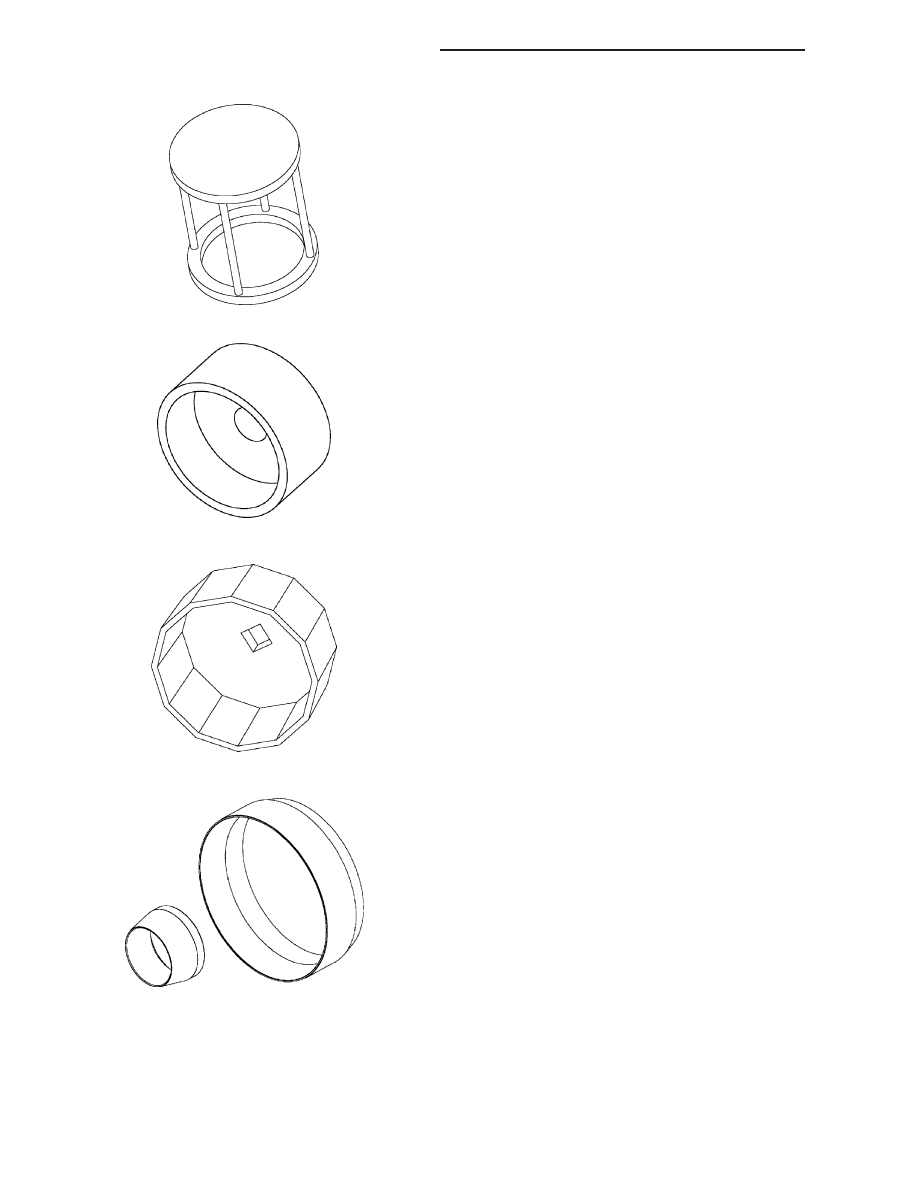

Compressor, Spring - 8285

Installer, Bearing - 8320

Wrench, Filter - 8321

Installer, Piston - 8504

21 - 736

AUTOMATIC TRANSMISSION - 545RFE

KJ

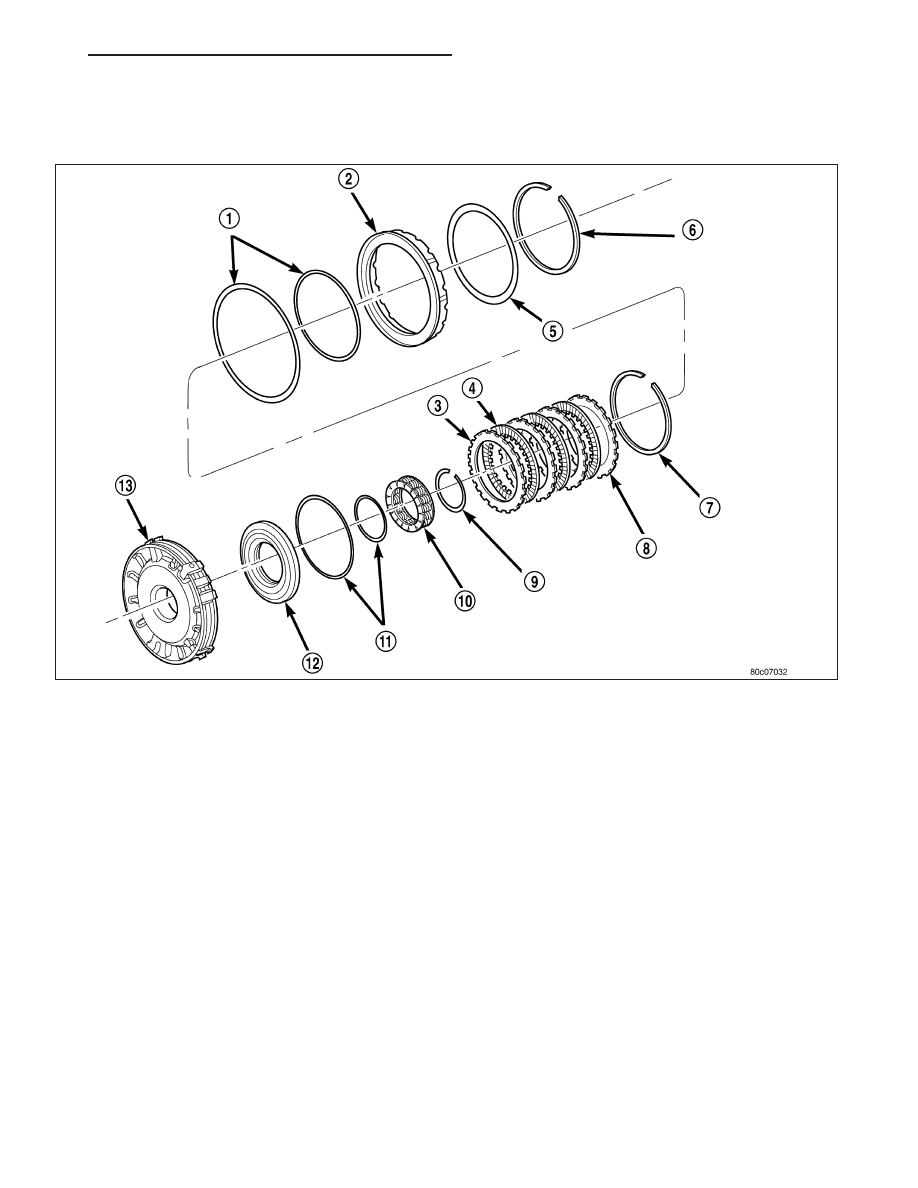

RETAINER/BULKHEAD-4C

DISASSEMBLY

1. Remove the 2C piston Belleville spring snap-ring (6) from the 4C retainer/bulkhead (13).

2. Remove the 2C piston Belleville spring (5) from the retainer/bulkhead (13).

3. Remove the 2C piston (2) from the retainer/bulkhead (13). Use 20 psi of air pressure to remove the piston if

necessary.

4. Remove the 4C clutch snap-ring (7) from the retainer/bulkhead (13).

5. Remove the 4C clutch pack (3, 4, 8) from the retainer/bulkhead (13).

KJ

AUTOMATIC TRANSMISSION - 545RFE

21 - 737

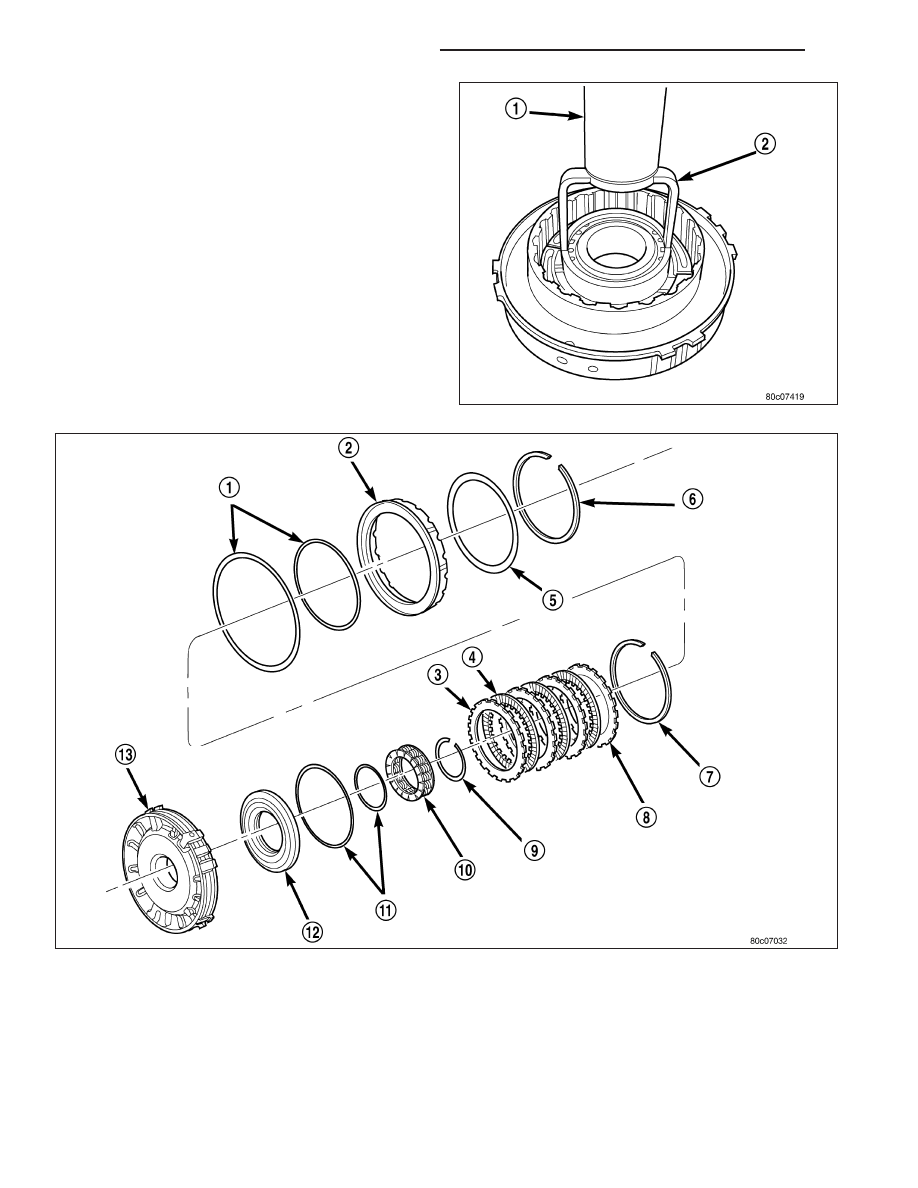

6. Using Spring Compressor 8250 (2) and a suitable

shop press (1), compress the 4C piston return
spring and remove the snap-ring.

7. Remove the 4C piston return spring (10) and piston (12) from the retainer/bulkhead (13). Use 20 psi of air pres-

sure to remove the piston if necessary.

21 - 738

AUTOMATIC TRANSMISSION - 545RFE

KJ

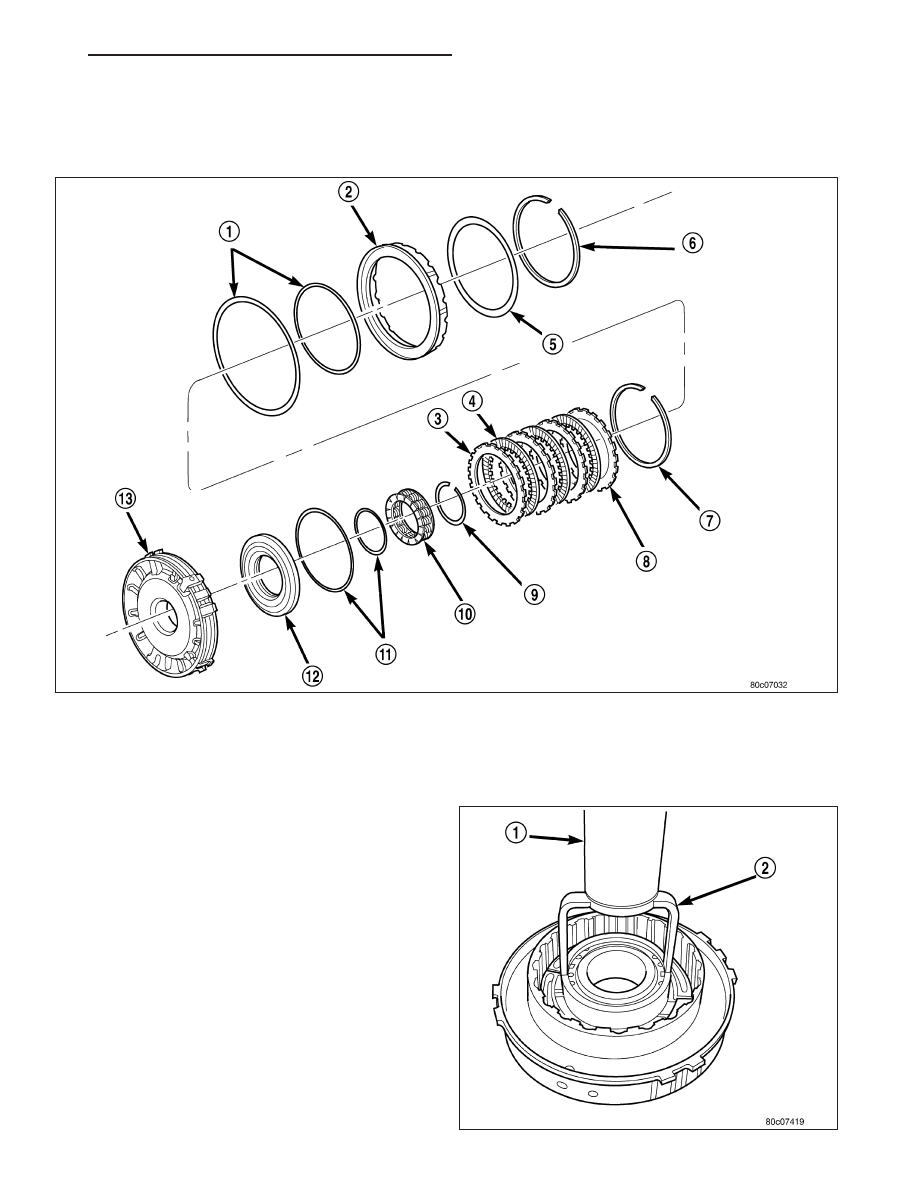

ASSEMBLY

NOTE: Clean and inspect all components. Replace any components which show evidence of excessive wear
or scoring.

1. Install new seals (1, 11) on the 2C and 4C pistons or in the piston retainers.

2. Lubricate all seals with Mopar

T

ATF +4 prior to installation.

3. Install the 4C piston (12) into the 4C retainer/bulkhead (13).

4. Position the 4C piston return spring (10) onto the 4C piston (12).

5. Using Spring Compressor 8250 (2) and a suitable

shop press (1), compress the 4C piston return
spring and install the snap-ring.

KJ

AUTOMATIC TRANSMISSION - 545RFE

21 - 739
