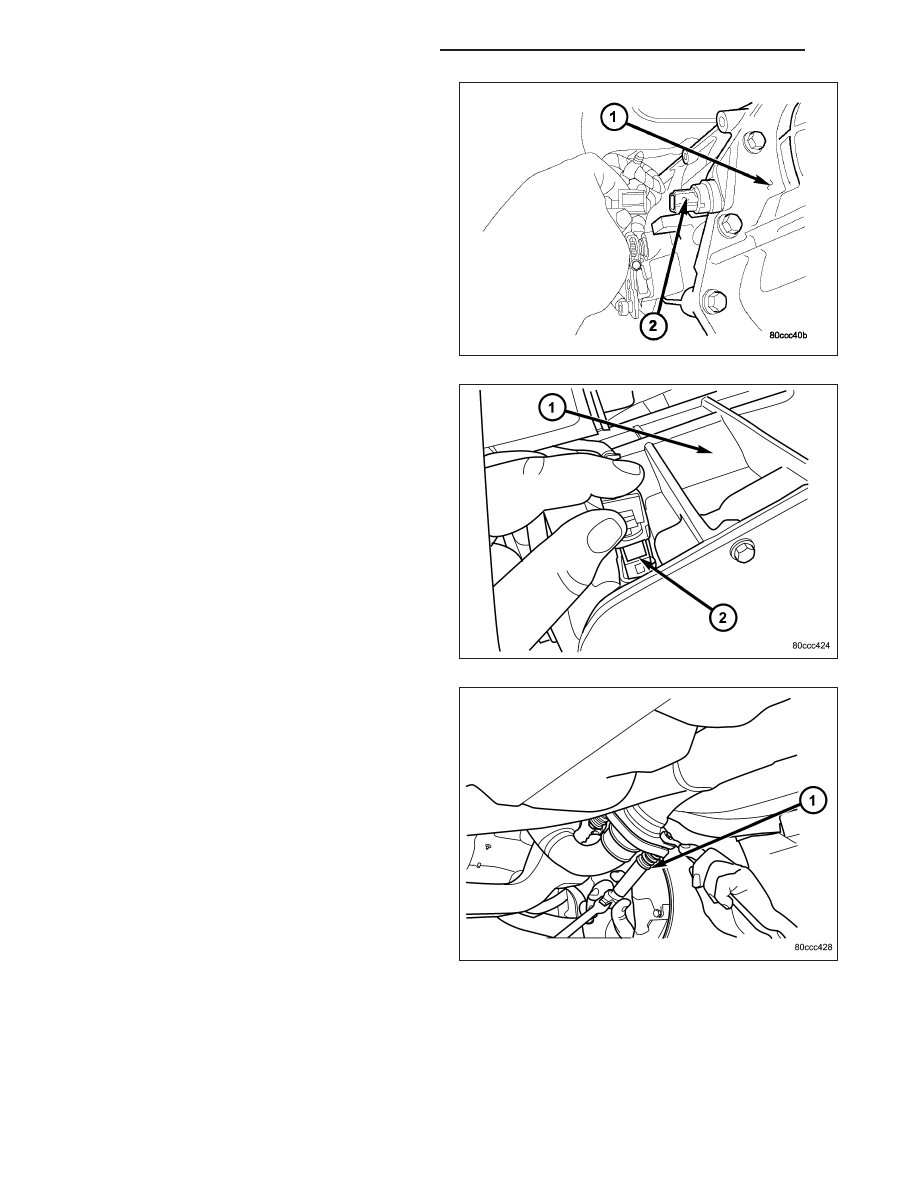

24. Connect wires to output speed sensor (2).

25. Connect wires to line pressure sensor (2). Be

sure transmission harnesses are properly routed.

CAUTION: It is essential that correct length bolts
be used to attach the converter to the driveplate.
Bolts that are too long will damage the clutch sur-
face inside the converter.

26. Install torque converter-to-driveplate bolts. Tighten

bolts to 31 N·m (270 in.lbs.).

27. Install starter motor and cooler line bracket.

28. Connect cooler lines to transmission.

29. Install transmission fill tube.

30. Install exhaust components (1).

21 - 708

AUTOMATIC TRANSMISSION - 545RFE

KJ

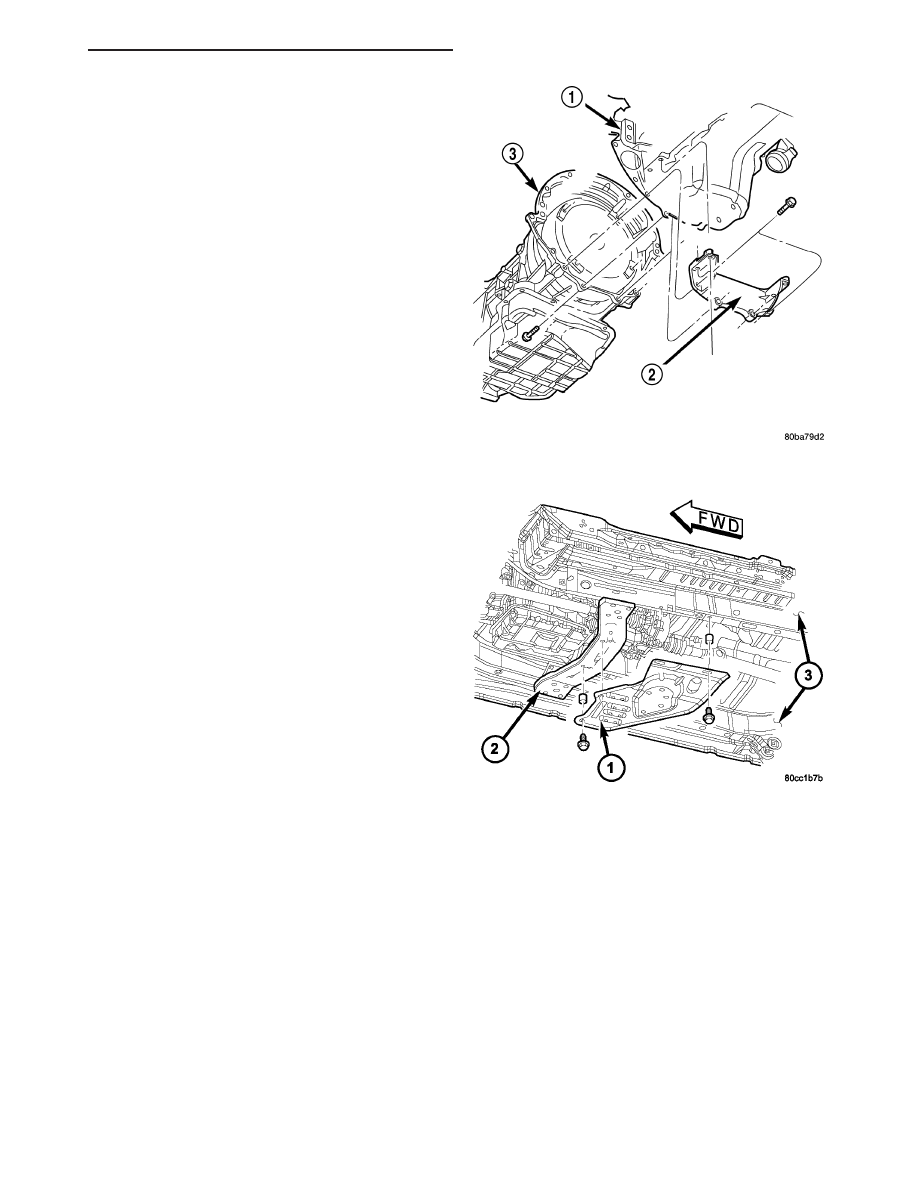

31. Install the structural dust cover (2) (Refer to 9 -

ENGINE/ENGINE BLOCK/STRUCTURAL COVER
- INSTALLATION) onto the transmission and the
engine.

32. Align and connect propeller shaft(s).

33. Adjust gearshift cable if necessary.

34. Install any skid plates (1) removed previously.

(Refer to 13 - FRAMES & BUMPERS/FRAME/
TRANSFER CASE SKID PLATE - INSTALLA-
TION)

35. Lower vehicle.

36. Fill transmission with Mopar

T

ATF +4, type 9602,

Automatic Transmission Fluid.

KJ

AUTOMATIC TRANSMISSION - 545RFE

21 - 709

SCHEMATICS AND DIAGRAMS

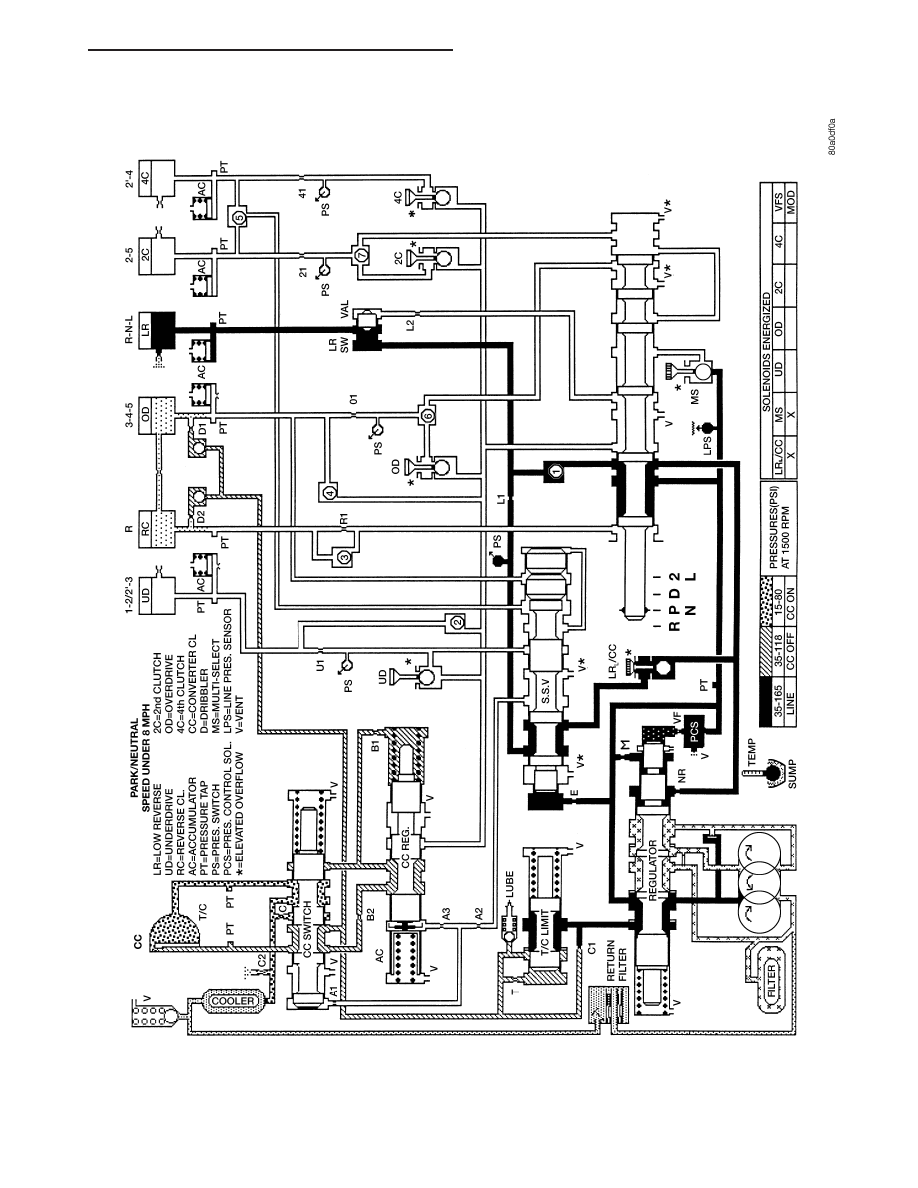

HYDRAULIC SCHEMATICS

21 - 710

AUTOMATIC TRANSMISSION - 545RFE

KJ

KJ

AUTOMATIC TRANSMISSION - 545RFE

21 - 711
